BEDIENUNGSANLEITUNG CSM 4060 Flex

de Bedienungsanleitung 5

en Operating instructions.... 14

Zu Ihrer Sicherheit 6

Geräusch und Vibration 9

Gebrauchsanweisung 9

Wartung und Pflege 12

Entsorgungshinweise 13

C €-Konformität 13

Haftungsausschluss.... 13

Verwendete Symbole

Gefahr!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

Vorsicht!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

Hinweis

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

Augenschutz tragen!

Entsorgungshinweis für das Altgerät (siehe Seite 13)!

Auf einen Blick

1 G r i f f

2 Rücksetztaste Überlastschutz

3 Einschaltsperre

4 Sicherheitsschalter

5 Typschild (an der Motorunterseite)

6 Handgriff

7 Innensechskantschraube zur Befestigung des Spanschildes

8 Flügelschraube zur Befestigung des Parallelanschlags

9 Spindelarretierung zum Feststellen der Spindel beim Werkzeugwechsel

10 Spannhebel zum Verstellen der Schnitttiefe

11 Grundplatte

12 Sichtfenster

13 Flügelschraube zum Verbinden von Spanschild und Spanschildabdeckung

14 Spanschildabdeckung

15 Spanschild zum Auffangen der Sägespäne

16 Abdeckschrauben Kohlenbürsten

17 Visierkerbe zum Führen an einer Anrisslinie

18 Parallelanschlag

19 Pendelschutzhaube

20 Sägeblattbefestigung a Spannschraube b vorderer Spannflansch c hinterer Spannflansch

21 Netzkabel mit Netzstecker

Technische Daten

Metall-Handkreissäge CSM 4060
Sägeblattdurchmesser mm 185
Aufnahmebohrung mm 20
Schnitttiefe (max)– Vollmaterial– Rundmaterial– Profile	mm	62063
Leerlauf-Drehzahl U/min	3800
Nennspannung V/Hz 230/50
Leistungsaufnahme W 1400
Leistungsabgabe W 620
Gewicht kg 5,6
Schutzklasse

Zu Ihrer Sicherheit

Gefahr!

Vor Gebrauch der Metall-Handkreissäge lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Hinweise zum Umgang mit Elektrowerkzeugen“ im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Diese Handkreissäge ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Die Handkreissäge ist nur zu benutzen
- für die bestimmungsgemäße Verwendung,
- in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Diese Handkreissäge ist bestimmt

– für den gewerblichen Einsatz in Industrie und Handwerk,
– zum Ausführen von Längs- und Querschnitten mit geradem Schnittverlauf in allen Metallen außer Edelstahl und gehärtetem Stahl bei fester Auflage des Materials,
- nicht für Schnitte in Holz,
– zum Einsatz mit Kreissägeblättern und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird.
Nicht zulässig sind Schleifscheiben.

Sicherheitshinweise

Gefahr!

– Kinder vom Gerät fernhalten.
– Wird das Kabel bei der Arbeit beschädigt, Kabel nicht berühren. Sofort Netzstecker ziehen. Niemals ein Gerät mit defektem Netzkabel benutzen.
– Vor allen Arbeiten am Gerät den Netzstecker ziehen.
- Netzkabel nach hinten vom Gerät wegführen und vom rotierenden Sägeblatt fernhalten.
– Dieses Gerät niemals für Nassschnitte einsetzen.
– Bei der Benutzung des Gerätes Gehörschutz und Schutzbrille tragen!
– Gerät vom Körper weg führen.
– Niemals über Kopf arbeiten.
– Schnittbahn muss auf Ober- und Unterseite frei von Hindernissen sein.
- Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen.
– Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.

- Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.

- Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Unterlage. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.

– Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Stromkabel treffen könnte.

Der Kontakt mit einer spannungsführenden Leitung setzt auch die metallenen Geräteteile unter Spannung und führt zu einem elektrischen Schlag.

- Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung.

Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.

- Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund).

Sägeblätter, die nicht zu den Montage- teilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

- Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -schrauben.

Die Sägeblatt-Unterlegscheiben und -schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

- Gerät und Sägeblatt vor dem Gebrauch auf Schäden, Unwuchten und Vibrationen überprüfen. Probelauf durchführen!

– Nur Sägeblätter verwenden, deren zulässige Drehzahl mindestens so hoch wie die Nenndrehzahl des Gerätes ist.

- Handkreissäge nur eingeschaltet gegen das Werkstück führen.

– Gerät nicht so stark belasten, dass es zum Stillstand kommt.

- Bei der Benutzung können gesundheitsgefährdende Stoffe freigesetzt werden. Geeignete Schutzmaßnahmen (z. B. Staubschutzmaske) ergreifen.

- Asbesthaltige Materialien niemals bearbeiten.

– Niemals Leichtmetalle bearbeiten, deren Magnesiumgehalt größer als 80 % ist. Brandgefahr!

– Geräte, die im Freien verwendet werden oder extremen Metallstäuben ausgesetzt sind, über einen Fehlerstrom-Schutzschalter (Auslösestrom maximal 30 mA) anschließen.

– Zur Kennzeichnung des Gerätes nur Klebeschilder verwenden. Keine Löcher in das Gehäuse bohren.

Ursachen und Vermeidung eines Rückschlags:

– ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

– wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück;

– wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

– Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Halten Sie sich immer seitlich des Sägeblatts, nie das Sägeblatt in einer Linie mit Ihrem Körper bringen.
Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden.

– Falls das Sägeblatt klemmt oder das Sägen aus einem anderen Grund unterbrochen wird, lassen Sie den Ein-Aus-Schalter los und halten Sie die Säge im Werkstoff ruhig, bis das Sägeblatt vollständig still steht. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt oder sich ein Rückschlag ereignen könnte. Finden Sie die Ursache für das Klemmen des Sägeblatts und beseitigen Sie diese durch geeignete Maßnahmen.

- Wenn Sie eine Säge, die in einem Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück herausbewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

– Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in Nähe des Sägespaltes als auch am Rand, abgestützt werden.

- Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblatts und Rückschlag.

– Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellung fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.

– Seien Sie besonders vorsichtig, wenn Sie einen „Tauchschnitt“ in einem verborgenen Bereich, z. B. eine bestehende Wand, ausführen. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

Schutzhaube

- Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt.

- Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten.

- Öffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie „Tauch- und Winkelschnitten“. Öffnen Sie die untere Schutzhaube mit dem Rückziehhebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eingedrungen ist. Bei allen anderen Sägearbeiten muss die untere Schutzhaube automatisch arbeiten.

– Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt.

Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie die Nachlaufzeit der Säge.

Sachschäden!

Vorhandene Netzspannung und Spannungsangabe auf dem Typschild (5) muss übereinstimmen.

Geräusch und Vibration

Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

– Schalldruckpegel: 98 dB(A);

– Schall-Leistungspegel: 109 dB(A);

- Unsicherheit: K = 3 dB.

Schwingungsgesamtwert (beim Sägen von Metall):

- Emissionswert a - Unsicherheit: K = 1,5 m/s _h = 2,3 m ^2 /s

Achtung

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

Hinweise

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Vorsicht

Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.

Gebrauchsanweisung

Gefahr!

Vor allen Arbeiten am Gerät den Netzstecker ziehen.

Vor der Inbetriebnahme

Handkreissäge auspacken und auf Liefer- umfang und Transportschäden kontrollieren. Vorhandene Netzspannung mit den Angaben auf dem Typschild (5) vergleichen.

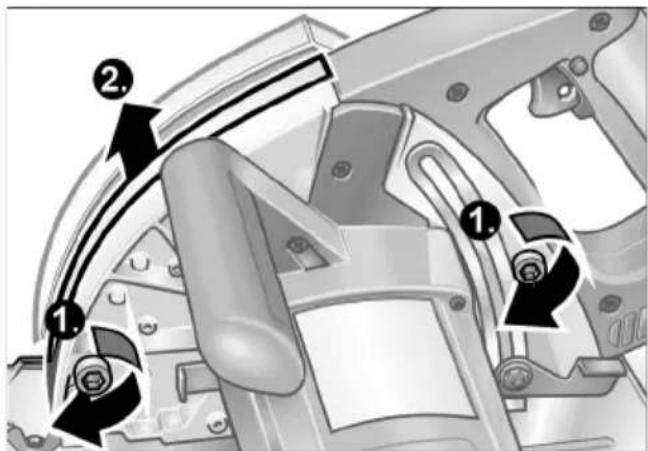

Sägeblatt befestigen oder wechseln

■ Netzstecker ziehen.

■ Innensechskantschrauben (7) lösen und Spanschild (15) abnehmen.

■ Spindelarretierung (9) drücken und gedrückt halten. Spannschraube (20 a) mit Innensechskantschlüssel gegen den Uhrzeigersinn lösen.

■ Spannschraube (20 a) abschrauben und vorderen Spannflansch (20 b) abnehmen. Sägeblatt abnehmen.

Gefahr!

- Einbaulage vom hinteren (20 c) und vorderen Spannflansch (20 b) beachten.

- Schneidrichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) und Drehrichtungspfeil am Gehäuse müssen übereinstimmen.

■ Kreissägeblatt lagerichtig einlegen. Vorderen Spannflansch (20 b) mit dem Bund nach außen aufsetzen und Spannschraube (20 a) mit der Hand im Uhrzeigersinn anschrauben.
■ Spindelarretierung (9) drücken und gedrückt halten. Spannschraube (20 a) mit Innensechskantschlüssel im Uhrzeigersinn festziehen.
■ Spanschild (15) aufsetzen und mit Innensechskantschrauben (7) befestigen.

Ein- und Ausschalten

i Hinweis

Aus Sicherheitsgründen wird der Sicherheitsschalter (4) nicht arretiert und muss während des Sägens gedrückt gehalten werden.

Einschalten:

■ Einschalt sperre (3) drücken und gedrückt halten.
■ Sicherheitsschalter (4) drücken und gedrückt halten.
■ Einschaltsperre (3) loslassen.

Ausschalten:

■ Sicherheitsschalter (4) loslassen.

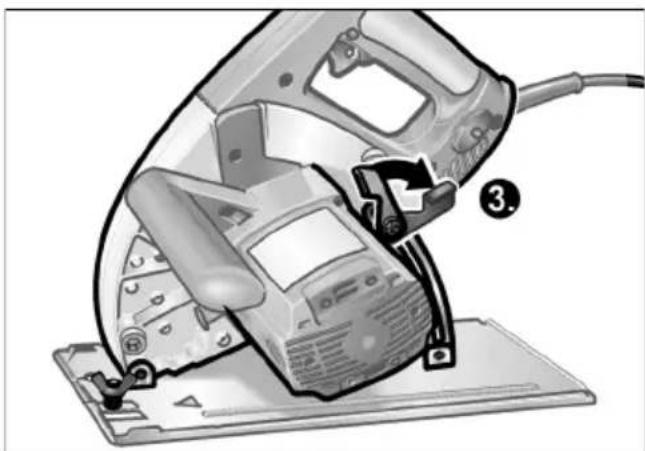

Schnitttiefe einstellen

Hinweis

Für optimale Schnittergebnisse darf das Sägeblatt maximal 3 mm aus dem Werkstück herausragen.

■ Netzstecker ziehen.

■ Spannhebel (10) lösen.

■ Erforderliche Schnitttiefe einstellen: Säge von Grundplatte (11) abheben = geringere Schnittiefe.

■ Spannhebel (10) festziehen.

Bedienung

Vorsicht!

- Nach dem Ausschalten läuft das Sägeblatt noch kurze Zeit nach. - Wenn das laufende Sägeblatt das Werkstück berührt, kann es zu einem Rückstoß kommen.

Sägen

Hinweis!

Zu starker Vorschub senkt das Leistungsvermögen des Gerätes, verschlechtert die Schnittqualität und verringert die Lebensdauer des Sägeblattes.

■ Mit der rechten Hand den Griff (1) und mit der linken Hand den Zusatzhandgriff (6) erfassen.
■ Gerät einschalten und abwarten, bis das Sägeblatt die maximale Drehzahl erreicht hat.
■ Gerät langsam an das Material heranführen.
■ Gerät mit gleichmäßigem Vorschub durch das Material führen.

Parallelanschlag

Erleichtert Schnitte parallel zur Werkstückkante.

■ Flügelschraube (8) lösen.
■ Parallelanschlag (18) auf gewünschte Breite einstellen.
■ Flügelschraube (8) festziehen.

Überlastschutz

Unter extremer Überlast verhindert der Überlastschutz Schäden am Motor, indem er das Gerät automatisch abschaltet.

■ Sicherheitsschalter (4) loslassen.
■ Netzstecker ziehen.
■ Gerät mindestens 3 Minuten abkühlen lassen.
■ Rücksetztaste Überlastschutz (2) drücken.

Das Gerät ist wieder betriebsbereit.

Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Gerät den Netzstecker ziehen.

Reinigung

Gefahr!

Beeinträchtigung der Schutzisolierung! Bei der Bearbeitung von Metallen kann sich bei extremen Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Maschine über Fehlerstrom-Schutzschalter (Auslösestrom 30 mA) betreiben.

■ Gerät und Lüftungsschlitze regelmäßig reinigen.
■ Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

Pendelschutzhaube

Gefahr!

Pendelschutzhaube (19) muss sich immer frei bewegen und selbstständig schließen können. Pendelschutzhaube und Rückzugfeder stets sauber halten.

■ Staub und Späne mit Pinsel oder trockener Druckluft entfernen.

Spanschild

Über das Sichtfenster (12) kann der Spanflug und die Befüllung des Spanschildes (15) beobachtet werden. Ist das Spanschild etwa halb voll, Spanschild leeren:

Vorsicht

Späne sind sehr heiß. Nicht mit der ungeschützten Hand berühren.

■ Flügelschraube (13) lösen und Spanschildabdeckung (14) abnehmen.
■ Späne entfernen, Innenraum mit einem Pinsel säubern.
■ Spanschildabdeckung (14) aufsetzen und mit Flügelschraube (13) befestigen. oder
■ Innensechskantschrauben (7) lösen und Spanschild (15) abnehmen.
■ Spanschild entleeren und wieder befestigen.

Kohlenbürsten

Kohlenbürsten sind regelmäßig zu überprüfen. Sie müssen sich frei in ihrer Halterung bewegen können. Bei einer Restlänge unter 6 mm sind sie auszuwechseln.

Hinweis!

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

■ Abdeckschrauben (16) der Kohlenbürsten mit einem Schraubendreher abschrauben.
■ Kohlenbürsten herausziehen, reinigen und prüfen. Verschlissene Kohlenbürsten austauschen.
■ Kohlenbürsten einsetzen. Abdeck-schrauben (16) wieder aufschrauben.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Zubehör

Zubehör-Teil	Best.-Nr.
Sägeblatt 312.304
Parallelanschlag 312.312

Entsorgungshinweise

Gefahr!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Hinweis!

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

CE-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EG.

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

29.05.2015; FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Klaus Peter WeinperEckhard Rühle

Head of Quality

Department (QD)

29.05.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Technische gegevens 58

19 Pendelbeschermkap

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

3 Tillkopplingsspärr

4 Säkerhetsbrytare

■ Dra ut nätkontakten.

■ Dra ut nätkontakten.

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax [phone]

[e-mail]

www.flex-tools.com
