CHE 5-40 SDS-max - τρυπάνι Flex - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σφυρί διάτρησης και σμίλευσης
Μάρκα	Flex
Μοντέλο	CHE 5-40 SDS-max
Ονομαστική απορροφούμενη ισχύς	1150 W
Ταχύτητα χωρίς φορτίο	380 σ.α.λ.
Αριθμός κρούσεων χωρίς φορτίο	2900 κρούσεις/λεπτό
Μέγιστη ενέργεια κρούσης (EPTA 05/2009)	10 J
Μέγιστη διάμετρος διάτρησης σε σκυρόδεμα	40 mm
Μέγιστη διάμετρος διάτρησης σε τοιχοποιία (κορώνα)	90 mm
Βάρος (EPTA 01/2003)	6,4 kg
Κατηγορία προστασίας	II (διπλή μόνωση)
Υποδοχή εργαλείου	SDS-max
Λίπανση	Γράσο
Πρόσθετη λαβή	Ναι, ρυθμιζόμενη περιστροφικά
Επιλογέας τρόπου λειτουργίας	Σφυρί διάτρησης / Σφυρί σμίλευσης / Ρύθμιση θέσης σμίλης
Συμπλέκτης ασφαλείας	Ναι
Στάθμη ηχητικής πίεσης LpA	96 dB(A)
Στάθμη ηχητικής ισχύος LWA	107 dB(A)
Τιμή δόνησης (διάτρηση)	8,9 m/s² (αβεβαιότητα K=1,5)
Τιμή δόνησης (σμίλευση)	14,2 m/s² (αβεβαιότητα K=1,5)
Τροφοδοσία	Δίκτυο, 230 V
Συντήρηση	Τακτικός καθαρισμός των ανοιγμάτων αερισμού· αυτοδιακοπτόμενες ανθρακούχες ψήκτρες· αντικατάσταση από εξουσιοδοτημένο κέντρο σέρβις
Ασφάλεια	Συνιστάται χρήση γυαλιών, αντιθορυβικών ωτοασπίδων, αναπνευστικής προστασίας

Συχνές ερωτήσεις - CHE 5-40 SDS-max Flex

Τι είδους εργαλείο είναι το Flex CHE 5-40 SDS-max;

Είναι ένα επαγγελματικό σφυρί διάτρησης και σμίλευσης που προορίζεται για διάτρηση σε τοιχοποιία και σκυρόδεμα, καθώς και για ελαφριές εργασίες σμίλευσης.

Πώς αλλάζω τον τρόπο λειτουργίας;

Γυρίστε τον επιλογέα τρόπου λειτουργίας (ένδειξη 3) στην επιθυμητή θέση: σφυρί διάτρησης, σφυρί σμίλευσης ή ρύθμιση θέσης σμίλης. Κάντε αυτή τη ρύθμιση μόνο όταν το εργαλείο είναι σταματημένο.

Πώς ρυθμίζω τη θέση της σμίλης;

Τοποθετήστε τον επιλογέα στη θέση ρύθμισης της σμίλης (αντίστοιχο σύμβολο). Γυρίστε τη σμίλη στην επιθυμητή γωνία (12 θέσεις, ανά 30°). Στη συνέχεια, επαναφέρετε τον επιλογέα στη θέση σμίλευσης.

Πώς αλλάζω το εργαλείο (τρυπάνι ή σμίλη);

Τραβήξτε το κλείδωμα υποδοχής προς τα πίσω, αφαιρέστε το παλιό εργαλείο. Για να τοποθετήσετε νέο εργαλείο, καθαρίστε και λιπάνετε ελαφρά το στέλεχος, εισαγάγετέ το περιστρέφοντάς το μέχρι να ασφαλίσει. Ελέγξτε τραβώντας το.

Ποιες προστασίες πρέπει να φοράω κατά τη χρήση;

Φοράτε πάντα προστατευτικά γυαλιά, αντιθορυβικές ωτοασπίδες και ελαφριά αναπνευστική προστασία. Χρησιμοποιήστε προστατευτικά γάντια για να χειρίζεστε ζεστά εργαλεία.

Τι να κάνω αν ενεργοποιηθεί ο συμπλέκτης ασφαλείας;

Σβήστε αμέσως το εργαλείο. Ο συμπλέκτης ενεργοποιείται σε περίπτωση υπερφόρτωσης (υπέρβαση ορίου ροπής). Αφού κρυώσει, μπορείτε να συνεχίσετε την εργασία μειώνοντας την πίεση.

Πώς συντηρώ το εργαλείο;

Καθαρίζετε τακτικά τη συσκευή και τα ανοίγματα αερισμού με ξηρό πεπιεσμένο αέρα. Οι ανθρακούχες ψήκτρες είναι αυτοδιακοπτόμενες: όταν το εργαλείο σταματά, ζητήστε την αντικατάστασή τους από εξουσιοδοτημένο κέντρο σέρβις. Μην ξεβιδώνετε το κέλυφος του κιβωτίου ταχυτήτων κατά τη διάρκεια της εγγύησης.

Πότε πρέπει να αντικαθιστώ τις ανθρακούχες ψήκτρες;

Το εργαλείο σταματά αυτόματα όταν οι ψήκτρες είναι φθαρμένες. Αντικαταστήστε τες μόνο με γνήσια ανταλλακτικά του κατασκευαστή μέσω εξουσιοδοτημένου κέντρου σέρβις. Παρακολουθείτε για υπερβολικούς σπινθήρες στον συλλέκτη.

Ποια είναι η μέγιστη διάμετρος διάτρησης σε σκυρόδεμα;

Η μέγιστη διάμετρος διάτρησης σε σκυρόδεμα είναι 40 mm. Σε τοιχοποιία (κορώνα σκληρομετάλλου) μπορεί να φτάσει τα 90 mm.

Ποια είναι η ισχύς αυτού του εργαλείου;

Η ονομαστική απορροφούμενη ισχύς είναι 1150 W. Η μέγιστη ενέργεια κρούσης είναι 10 J σύμφωνα με τη διαδικασία EPTA 05/2009.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CHE 5-40 SDS-max Flex

el Auθεντικές οδηγίες χειρισμού 91

Χρησιμοποιούμενα σύμβολα ..... 91

Σύμβολα στο εργαλείο 91

Για την ασφάλειά σας 91

Θόρυβος και κραδασμός 93

Τεχνικά χαρακτηριστικά ..... 93

Με μια ματιά 94

Οδηγίες χρήσης 95

Συντήρηση και φροντίδα 97

Υποδείξεις απόσυρσης 98

C 98

Αποκλεισμός ευθύνης 98

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

⚠️ ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

i YΠΟΔΕΙΞΗ!

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο εργαλείο

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης!

Φοράτε προστατευτικά ματογυάλια!

Φοράτε ωτοασπίδες!

Χρησιμοποιείτε ελαφριά προστασία αναπνοής!

Υπόδειξη απόσυρσης για το παλιό εργαλείο (βλέπε σελίδα 98)!

Κατηγορία προστασίας II (πλήρης μόνωση)

Για την ασφάλειά σας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν το ηλεκτρικό εργαλείο.

Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

• τις παρούσες οδηγίες χρήσης,
• τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (Αριθμός φυλλαδίου: 315.915),

• τους κανόνες και τις προδιαγραφές σχετικά με την πρόληψη ατυχημάτων που ισχύουν στον τόπο εργασίας.
  Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνολογίας και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο εργαλείο ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

• για την προσήκουσα χρήση,

• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.

Βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Προσήκουσα χρήση

Το περιστροφικό και σκαπτικό πιστολέτο CHE 5-40 SDS-max προορίζεται:

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για την κρουστική διάτρηση σε τοίχους και μπετόν για στερεώσεις ούπας και αγκυρώσεων και διαμπερείς διατρήσεις,
– για ελαφριές εργασίες διάνοιξης οπών για την απομάκρυνση σοβάδων και πλακιδίων,
– για τη χρήση με κατάλληλο και από τον κατασκευαστή για το παρόν εργαλείο συνιστώμενο εργαλείο.

Υποδείξεις ασφαλείας για κρουστικά εργαλεία

■ Να φοράτε ωτοασπίδες. Η επίδραση θορύβου μπορεί να προξενήσει απώλεια της ακοής.
Χρησιμοποιείτε τις πρόσθετες χειρολαβές που παραδίδονται μαζί με το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
Κρατάτε το εργαλείο μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.

Υποδείξεις ασφαλείας όταν χρησιμοποιείτε μακριά τρυπάνια με περιστροφικά πιστολέτα

■ Ξεκινάτε πάντοτε το τρύπημα σε χαμηλή ταχύτητα και με την άκρη του τρυπανιού σε επαφή με το επεξεργαζόμενο κομμάτι. Σε μεγαλύτερες ταχύτητες το τρυπάνι μπορεί να λυγίσει, εάν επιτρέπεται να περιστρέφεται ελεύθερα χωρίς επαφή με το επεξεργαζόμενο κομμάτι, με αποτέλεσμα τον τραυματισμό.
Εφαρμόστε πίεση μόνο σε ευθεία γραμμή με το τρυπάνι και μην ασκείτε υπερβολική πίεση. Τα τρυπάνια μπορεί να λυγίσουν, προκαλώντας θραύση ή απώλεια ελέγχου, με αποτέλεσμα τον τραυματισμό.

Περαιτέρω υποδείξεις ασφαλείας

Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης καλυμμένων τροφοδοτικών αγωγών ή απευθυνθείτε στην τοπική εταιρεία παροχής ρεύματος. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία.

■ Κατά την εργασία κρατάτε το ηλεκτρικό εργαλείο γερά με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. Το ηλεκτρικό εργαλείο οδηγείται με ασφάλεια με τα δύο χέρια.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διάταξη τάνυσης κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.
■ Μη χρησιμοποιείται το ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Τα κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
Χρησιμοποιείτε μόνον εργαλεία με υποδοχή εργαλείου SDS-max. Ελέγξτε τη σωστή ασφάλιση με τράβηγμα του εργαλείου.
■ Φροντίστε άμεσα για την αντικατάσταση τυχόν κατεστραμμένου προφυλακτήρα σκόνης. Ο προφυλακτήρας σκόνης εμποδίζει την είσοδο σκόνης στην υποδοχή εργαλείου.
Οι εκλυόμενες σκόνες υλικών όπως μολυβδούχες βαφές, μερικά είδη ξύλου, ορυκτά και μέταλλα μπορούν να είναι επικίνδυνες για τον χειριστή ή για πρόσωπα που βρίσκονται κοντά στην περιοχή εργασίας. Η εισπνοή τους ή η επαφή με τις σκόνες αυτές μπορούν να οδηγήσουν σε ασθένειες της αναπνευστικής οδού και/ή σε αλλεργικές αντιδράσεις.
– Φροντίζετε για καλό αερισμό του χώρου εργασίας!
– Αν είναι δυνατόν, χρησιμοποιείτε εξωτερικό απορροφητήρα σκόνης.
– Συνιστάται η χρήση μάσκας προστασίας της αναπνοής με φίλτρο κατηγορίας P2.
■ Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π.χ. αμίαντος).
Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.
■ Η τάση του δικτύου και η αναφερόμενη τάση στην πινακίδα τύπου πρέπει να συμφωνούν.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 62841.

Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:

- Στάθμη ακουστικής πίεσης L _pA : 96 dB(A);

- Στάθμη ακουστικής ισχύος L_WA: 107 dB(A);

- Ανασφάλεια Κ: 3 dB.

Συνολική τιμή κραδασμών:

- στη διάτρηση με σφυροδράπανο: - Τιμή εκπομπής aₕ: 8,9 m/s - Ανασφάλεια K: 1,5 m/s

- σ τ η σ μ i λ ε u σ η : - Τιμή εκπομπής aₕ: 14,2 m/s 2 - Ανασφάλεια K: 1,5 m/s 2

ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για καινούργια μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i YΠΟΔΕΙΞΗ!

Η στάθμη κραδασμών που δίνεται στις οδηγίες αυτές έχει μετρηθεί σύμφωνα με μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εργαλεία εφαρμογής ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί,

χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

⚠️ ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Τεχνικά χαρακτηριστικά

Σφυροδράπανο και σφυροκάλεμο		CHE 5-40 SDS-max
Ονομαστική απορροφούμενη ισχύς	W	1150
Αριθμός στροφών στο ρελαντί	min^-1	380
Αριθμός κρούσεων στο ρελαντί	min^-1	2900
Μέγ. ενέργεια επιμέρους κρούσης (βάσει «ΕΡΤΑ-procedure 05/2009»)	J	10
Λίπανση		Γράσο
Υποδοχή εργαλείου		SDS-max
Μέγ. διάμετρος διάτρησης– μπετόν– τοίχοι (στεφάνη τρυπανιού HM)	mmmm	4090
Βάρος βάσει «ΕΡΤΑ-procedure 01/2003»	kg	6,4
Κατηγορία προστασίας (μόνωση)		II / [IMAGE]

Με μια ματιά

1 Προφυλακτήρας σκόνης
2 Κάλυκας ασφάλισης
3 Περιστροφικό κουμπί για τον τρόπο εργασίας

4 A π ó σ β ε σ η

5 Δ ι α κ ό π τ η

6 X ε 1 ρ o λ α β

7 T ρ o φ o δ o τ

8 Πρόσθετη χειρολαβή
9 Πινακίδα τύπου *
10 Τροχός ρύθμισης για την προεπι- λογή του αριθμού στροφών και κρούσεων K p a δ a
11 LED: Ετοιμότητα λειτουργίας
12.Γράσο εργαλείων

1 K ó K α λ ω δ

* δε φαίνεται

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.

Ρύθμιση πρόσθετης χειρολαβής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο με συναρμολογημένη την πρόσθετη χειρολαβή.

Η πρόσθετη χειρολαβή μπορεί να στραφεί σε οποιαδήποτε θέση, ώστε να διασφαλιστεί η ασφαλής και χωρίς κόπο εργασία.

■ Λύστε τη σύσφιξη γυρίζοντας την πρόσθετη χειρολαβή αντίθετα με τη φορά των δεικτών του ρολογιού (1.).

■ Γυρίστε την πρόσθετη χειρολαβή στην επιθυμητή θέση (2.).

■ Σταθεροποιήστε την πρόσθετη χειρολαβή με τη φορά των δεικτών του ρολογιού (3.).

Αντικατάσταση εργαλείου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!

ΥΠΟΔΕΙΞΗ!

Τα χρησιμοποιούμενα εργαλεία πρέπει να διαθέτουν στέλεχος SDS-max.

Τοποθέτηση των εργαλείων

■ Καθαρίστε τα εργαλεία και λιπάνετε ελαφρώς το στέλεχος.
■ Ελέγξτε τον προφυλακτήρα σκόνης.
- Καθαρίστε τον λερωμένο προφυλακτήρα.
– Φροντίστε άμεσα για την αντικατάσταση τυχόν κατεστραμμένου προφυλακτήρα σκόνης.
■ Τοποθετήστε το εργαλείο εφαρμογής (1.) και στρέψτε (2.), μέχρι να ασφαλίσει.
Ελέγξτε την ασφάλιση τραβώντας το εργαλείο εφαρμογής.

Αφαίρεση των εργαλείων

■ Τραβήξτε τον κάλυκα ασφάλισης προς τα πίσω (1.).
■ Αφαιρέστε το εργαλείο εφαρμογής (2.).

Ρύθμιση τρόπου εργασίας

ΠΡΟΣΟΧΗ!

Αλλάζετε τον τρόπο εργασίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Γυρίστε το περιστροφικό κουμπί στον επιθυμητό τρόπο εργασίας μέχρι να ακουστεί να κουμπώνει:

1. Τρύπημα με σφυροδράπανο

1. Σμίλευση

2. Ρύθμιση της θέσης καλεμιού (βλέπε εκεί)

ΥΠΟΔΕΙΞΗ!

• Σε όλες τις θέσεις το περιστρεφόμενο κουμπί πρέπει να ακούγεται να κουμπώνει.
• Στη θέση ρύθμισης της θέσης καλεμιού (3.) μη θέσετε το ηλεκτρικό εργαλείο σε λειτουργία.

Ρύθμιση της θέσης καλεμιού

Το καλέμι μπορεί να ευθυγραμμιστεί σε 12 θέσεις (ανά 30° μετατοπισμένες).

■ Γυρίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στην απεικονιζόμενη θέση.
■ Στρέψτε το καλέμι, μέχρι να έχει την επιθυμητή γωνία.

■ Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο

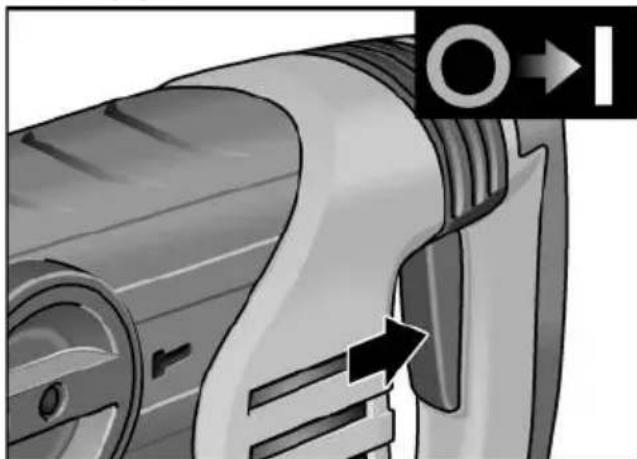

Θέση του ηλεκτρικού εργαλείου σε λειτουργία

■ Πιέστε τον διακόπτη και κρατήστε τον πατημένο.
Θέση του εργαλείου εκτός λειτουργίας:
■ Αφήστε τον διακόπτη ελεύθερο.

Ζεύξη ασφαλείας

ΠΡΟΣΟΧΗ!

Όταν ενεργοποιηθεί η ζεύξη ασφαλείας, θέτετε το μηχάνημα αμέσως εκτός λειτουργίας!

Η ζεύξη ασφαλείας απομονώνει τον κινητήρα από το εργαλείο, όταν υπερβληθεί μια προρυθμισμένη οριακή τιμή ροπής στρέψης. Το εργαλείο εφαρμογής ακινητοποιείται. Έτσι προφυλάσσονται ο κινητήρας και η μετάδοση κίνησης από ζημιές.

Υποδείξεις εργασίας

i YΠΟΔΕΙΞΗ!

Ο μηχανισμός διάτρησης λειτουργεί από μια συγκεκριμένη θερμοκρασία και πάνω. Σε εργασία σε χαμηλή θερμοκρασία περιβάλλοντος πιέστε την αιχμή του εργαλείου γερά πάνω στην επιφάνεια εργασίας ενώ το εργαλείο βρίσκεται σε λειτουργία. Εφόσον χρειαστεί, επαναλάβετε τη διαδικασία, μέχρι να επιτευχθεί η θερμοκρασία εργασίας και ο μηχανισμός διάτρησης να λειτουργεί.

Τρύπημα με σφυροδράπανο

1. Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο
2. Τοποθετήστε το τρυπάνι.
3. Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.
4. Βάλτε το φις στην πρίζα.
5. Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.
6. Εφαρμόστε το τρυπάνι και ενεργοποιήστε το ηλεκτρικό εργαλείο.
7. Πιέστε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός.
8. Μετά το πέρας της διάτρησης θέστε το εργαλείο εκτός λειτουργίας.
9. Τραβήξτε το φις από την πρίζα.

Σμίλευση

1. Τοποθετήστε το καλέμι.
2. Γυρίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στη θέση ρύθμισης της θέσης καλεμιού.
3. Γυρίστε το καλέμι στην επιθυμητή θέση.
4. Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο
5. Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.
6. Βάλτε το φις στην πρίζα.
7. Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.
8. Ενεργοποιήστε το ηλεκτρικό εργαλείο.
9. Κατά τη σμίλευση πιέζετε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός, έτσι ώστε να μην αναπηδήσει.
10. Μετά το πέρας της εργασίας θέστε το εργαλείο εκτός λειτουργίας.
11. Τραβήξτε το φις από την πρίζα.

Λοιπές υποδείξεις

– Η χρήση αιχμηρών εργαλείων εφαρμογής αυξάνει την απόδοση εργασίας και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.
– Δουλεύετε κατά το δυνατόν κατά διαστήματα: δουλεύετε για 30 δευτερόλεπτα, αφήνετε το μηχάνημα να κρυώνει επί 90 δευτερόλεπτα.
– Μετά την εργασία καθαρίζετε το ηλεκτρικό εργαλείο και το φυλάτε στη βαλίτσα μεταφοράς σε στεγνό μέρος.

Συντήρηση και φροντίδα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

Καθαρισμός

Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης. Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.

Καρβουνάκια (ψήκτρες)

Το ηλεκτρικό εργαλείο είναι εφοδιασμένο με καρβουνάκια απόζευξης.

Όταν τα καρβουνάκια απόζευξης φθάσουν στο όριο φθοράς, το ηλεκτρικό εργαλείο απενεργοποιείται αυτόματα.

i YΠΟΔΕΙΞΗ!

Για την αλλαγή χρησιμοποιείτε μόνον γνήσια ανταλλακτικά από τον κατασκευαστή. Κατά τη χρήση ανταλλακτικών άλλου κατασκευαστή παύουν να ισχύουν οι υποχρεώσεις παροχής εγγύησης του κατασκευαστή.

Από τα πίσω ανοίγματα εισόδου αέρα μπορείτε να παρατηρείτε κατά τη χρήση τη φλόγα στα καρβουνάκια.

Σε περίπτωση ισχυρής φλόγας στα καρβουνάκια θέτετε το ηλεκτρικό εργαλείο αμέσως εκτός λειτουργίας. Παραδίδετε το ηλεκτρικό εργαλείο σε συνεργείο εξυπηρέτησης πελατών, εξουσιοδοτημένο από τον κατασκευαστή.

Μετάδοση κίνησης

i YΠΟΔΕΙΞΗ!

Μη λύσετε τις βίδες στην κεφαλή μετάδοσης κίνησης κατά τη διάρκεια ισχύος της παροχής εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Το ηλεκτρικό εργαλείο διαθέτει αυτόματο λάδωμα. Για την αλλαγή/πλήρωση λαδιού απευθυνθείτε σε ένα από τον κατασκευαστή εξουσιοδοτημένο συνεργείο.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών.

Σε περίπτωση που έχει υποστεί ζημιά το τροφοδοτικό καλώδιο του ηλεκτρικού εργαλείου, αυτό πρέπει να αντικατασταθεί από ειδικά προετοιμασμένο τροφοδοτικό καλώδιο (τρόπος τοποθέτησης Χ). Το καλώδιο αυτό διατίθεται από την υπηρεσία τεχνικής εξυπηρέτησης πελατών της FLEX.

Ανταλλακτικά και εξαρτήματα

Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, μπορείτε να ανατρέξετε στους καταλόγους του κατασκευαστή. Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Υποδείξεις απόσυρσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά εργαλεία που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης.

Μην πετάτε ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τα παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και της μεταφοράς της σε εθνικό δίκαιο, τα απόβλητα ηλεκτρικά εργαλεία πρέπει να

συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

i YΠΟΔΕΙΞΗ!

Σχετικά με τις δυνατότητες απόρριψης απευθυνθείτε σε εξειδικευμένο κατάστημα!

CE Δήλωση πιστότητας

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:

ΕΝ 62841 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.

Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

30/11/2022

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.

Spis treści
