Produkta veids	Āmururbis un kalšanas āmurs
Zīmols	Flex
Modelis	CHE 5-40 SDS-max
Nominālā patērētā jauda	1150 W
Tukšgaitas ātrums	380 apgr./min
Triecienu skaits tukšgaitā	2900 triecieni/min
Maksimālā trieciena enerģija (EPTA 05/2009)	10 J
Maksimālais urbšanas diametrs betonā	40 mm
Maksimālais urbšanas diametrs mūrī (vainags)	90 mm
Svars (EPTA 01/2003)	6,4 kg
Aizsardzības klase	II (dubultā izolācija)
Instrumenta stiprinājums	SDS-max
Eļļošana	Smērviela
Papildu rokturis	Jā, regulējams rotācijā
Darba režīma selektors	Āmururbis / Kalšanas āmurs / Kalta pozīcijas regulēšana
Drošības sajūgs	Jā
Skaņas spiediena līmenis LpA	96 dB(A)
Skaņas jaudas līmenis LWA	107 dB(A)
Vibrācijas vērtība (urbšana)	8,9 m/s² (nenoteiktība K=1,5)
Vibrācijas vērtība (kalšana)	14,2 m/s² (nenoteiktība K=1,5)
Barošana	Tīkls, 230 V
Apkope	Regulāra ventilācijas atveru tīrīšana; pašnogriežošās oglekļa birstes; nomaiņa pilnvarotā servisa centrā
Drošība	Ieteicama aizsargbrilles, trokšņu slāpēšanas austiņas, elpošanas aizsardzība

Bieži uzdotie jautājumi - CHE 5-40 SDS-max Flex

Kāda veida instruments ir Flex CHE 5-40 SDS-max?

Tas ir profesionāls āmururbis un kalšanas āmurs, kas paredzēts mūra un betona urbšanai, kā arī vieglu kalšanas darbu veikšanai.

Kā mainīt darba režīmu?

Pagrieziet darba režīma selektora (atzīme 3) vēlamajā pozīcijā: āmururbis, kalšanas āmurs vai kalta pozīcijas regulēšana. Veiciet šo regulēšanu tikai tad, kad instruments ir apstādināts.

Kā regulēt kalta pozīciju?

Iestatiet selektoru kalta regulēšanas pozīcijā (atbilstošais simbols). Pagrieziet kaltu līdz vēlamajam leņķim (12 pozīcijas, ik pēc 30°). Pēc tam pārslēdziet selektoru atpakaļ uz kalšanas režīmu.

Kā nomainīt instrumentu (urbjuzgali vai kaltu)?

Pavelciet fiksācijas uzmavu atpakaļ, izņemiet lietoto instrumentu. Lai ievietotu jaunu instrumentu, notīriet un viegli ieeļļojiet kātu, ievietojiet to, griežot līdz fiksācijai. Pārbaudiet, pavelkot to.

Kādu aizsardzību izmantot lietošanas laikā?

Vienmēr valkājiet aizsargbrilles, trokšņu slāpēšanas austiņas un vieglu elpošanas aizsardzību. Lietojiet aizsargcimdus, lai rīkotos ar karstiem instrumentiem.

Ko darīt, ja drošības sajūgs atslēdzas?

Nekavējoties izslēdziet instrumentu. Sajūgs atslēdzas pārslodzes gadījumā (pārsniegts maksimālais griezes moments). Pēc atdzišanas varat turpināt darbu, samazinot spiedienu.

Kā veikt instrumenta apkopi?

Regulāri tīriet ierīci un ventilācijas atveres ar sausu saspiestu gaisu. Oglekļa birstes ir pašnogriežošas: kad instruments apstājas, lieciet tās nomainīt pilnvarotā servisa centrā. Neskrūvējiet vaļā pārnesumu korpusu garantijas laikā.

Kad jānomaina oglekļa birstes?

Instruments automātiski apstājas, kad birstes ir nolietojušās. Nomainiet tās tikai ar ražotāja oriģinālajām detaļām pilnvarotā servisa centrā. Vērojiet pārmērīgas dzirksteles uz kolektora.

Kāds ir maksimālais urbšanas diametrs betonā?

Maksimālais urbšanas diametrs betonā ir 40 mm. Mūrim (cietmetāla vainags) tas var sasniegt 90 mm.

Kāda ir šī instrumenta jauda?

Nominālā patērētā jauda ir 1150 W. Maksimālā trieciena enerģija ir 10 J saskaņā ar EPTA 05/2009 procedūru.

LIETOŠANAS INSTRUKCIJA CHE 5-40 SDS-max Flex

Iv Lietošanas pamācības oriģināls 147

Troksnis un vibrācija 149

Tehniskā informācija 149

Iss apskats 150

Lietošanas instrukcija 151

Tehniskā apkope un kopšana ..... 153

Norādījumi par likvidēšanu ..... 154

CE Atbilstība 154

Atruna. 154

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējami bīstamu situāciju.

Neievērojot šo norādījumu, var radīt traumas vai materiālus zaudējumus.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Izmantojietrespiratoru!

Norādījums par nolietotās ierīces likvidēšanu (skat. lappusi 154)!

Aizsargklas II (pilna izolācija)

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus elektroinstrumenta piegādes komplektā ietvertos drošības tehnikas noteikumus, norādījumus, attēlus un specifikācijas. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi. Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• „Elektroinstrumentu vispārējie drošības tehnikas noteikumi“ pievienoto brošūru (Apraksti Nr.:315.915),
• darba objektā paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šā elektroinstrumenta konstrukcija izstrādāta atbilstīgi tehniskās attīstības līmenim un apstiprinātiem drošības tehnikas noteikumiem. Tomēr, lietojot šo instrumentu, lietotājs vai trešās personas var gūt ievainojumus vai pat zaudēt dzīvību, vai sabojāt ierīci vai citas materiālas vērtības. Elektroinstrumentu drīkst izmantot tikai

• paredzētajiem darbiem
• drošības tehnikas noteikumiem atbilstīgā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstīga izmantošana

Perforators un atskaldāmais āmurs CHE 5-40 SDS-max ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– veserurbšanai akmens mūros un betonā dībeļu un enkurnostiprinājumiem un caurumiem,
– viegliem kalšanas darbiem apmetuma un fližu nonemšanai,
- izmantošanai ar tam piemērotu un ar šīs ierīces ražotāja ieteiktu instrumentu.

Drošības tehnikas noteikumi veseriem

■ Valkājiet dzirdes aizsardzības līdzekļus. Trokšņa iedarbība var izraisīt dzirdes zudumu.
Izmantojiet kopā ar ierīci piegādātos papildrokturus. Kontroles zudums var izraisīt traumas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildāt darbus, kuru laikā izmantojamais instruments var aizskart slēptus elektrības vadus vai paša instrumenta tīkla kabeli. Saskare ar vadu, kurā ir spriegums, var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.

Drošības noteikumi, lietojot garus urbjus ar perforatoriem

■ Vienmēr sāciet urbšanu ar nelielu ātrumu, ar urbja smaili pieskaroties apstrādājamajam priekšmetam. Brīvi griežoties lielākā ātrumā un nepieskaroties apstrādājamajam priekšmetam, urbis var saliekties, savainojot lietotāju.
■ Spiediet urbi tikai virzienā, kas sakrit ar urbja garenisko asi, un nelietojiet pārāk lielu spēku. Urbis var saliekties vai salūzt, tādēl varat zaudēt kontroli pār darba procesu un savainoties.

Citi drošības norādījumi

Izmantojiet piemērotus kontrolaparātus slēptu elektrības vadu konstatēšanai vai vērsieties vietējā elektroapgādes dienestā. Saskare ar elektrības vadiem var izraisīt aizdegšanos un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.
■ Strādājot elektroinstrumentu turiet stingri abās rokās un raugieties, lai jūsu stāja būtu stabila. Ar abām rokām elektroinstrumentu var vadīt drošāk.

■ Nostipriniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var turēt drošāk nekā ar roku.
■ Neizmantojiet elektroinstrumentu, ja tā vads ir bojāts. Nepieskarieties bojātajam tīkla vadam un izvelciet tīkla kontaktdakšu, ja vads darba laikā tiek bojāts. Bojāti elektrības vadi paaugstina elektrotraumu iegūšanas risku.
Izmantot tikai instrumentus ar SDS-max instrumenta nostiprinājumu. Velkot instrumentu, pārbaudiet, vai tas ir pareizi nostiprināts.
■ Ja putekļu aizsargvāks ir bojāts, tas nekavējoties jānomaina. Putekļu aizsargvāks novērš putekļu iekļūšanu instrumenta patronā.
Putekļi, kas izdalās no materiāliem, piemēram, no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem, var būt bīstami strādājošajiem un tuvumā esošajiem cilvēkiem. Šo putekļu ieelpošana vai pieskaršanās tiem var izraisīt elpcelu slimības un/vai alerģiskas reakcijas.

– Nodrošiniet labu darba vietas vēdināšanu!

– Ja iespējams, izmantojiet ārēju putekļu nosūkšanu.
– Tiek ieteikts izmantot P2 filtra kategorijas filtrējošās aizsargmaskas.

■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).
■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Troksnis un vibrācija

Trokšna un svārstību vērtības noteiktas saskaņā ar standartu EN 62841.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

- Skañas spiediena

līmenis LpA: 96 dB(A);

- Skañas jaudas līmenis LWA: 107 dB(A);

- Mērījuma neprecizitāte K: 3 dB.

Svārstību summārā vērtība:

- perforēšanas laikā:

- Emisijas vērtība a_h : 8,9 m/s ^2

- Mērījuma neprecizitāte K: 1,5 m/s ^2

- kalot:

- Emisijas vērtība a_h : 14,2 m/s ^2

- Mērījuma neprecizitāte K: 1,5 m/s ^2

UZMANĪBU!

Mērijumu vērtības norādītas jaunām ierīcēm. Lietojot ikdienā, trokšņa un svārstību vērtības mainās.

NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts, ievērojot standartā EN 62841 normēto mērīšanas metodi, un to var izmantot elektroinstrumentu salīdzināšanai. To var izmantot, lai noteiktu svārstību aptuveno iedarbību.

Dotais svārstību līmenis attiecas uz galvenajiem elektroinstrumenta izmantošanas veidiem. Tomēr, izmantojot elektroinstrumentu citiem mērķiem, ar neatbilstīgiem darba instrumentiem vai nepietiekamā tehniskajā stāvoklī, svārstību līmenis var neatbilst norādītajam. Tādējādi svārstību kopējā iedarbība darba laikā var palielināties.

Lai precīzi noteiktu svārstībuiedarbību, būtu jānem vērā arī laiks, kad ierīce ir izslēgta vai darbojas, bet netiek lietota. Tādējādi svārstību kopējo iedarbību darba laikā var ievērojami samazināt.

Sastādiet drošības tehnikas papildnoteikumus lietotāja aizsardzībai pret svārstību iedarbību, piemēram, attiecībā uz: elektroinstrumenta un darba instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Ja skañas spiediens ir lielāks par 85 dB(A), lietojiet ausu aizsardzības līdzekļus.

Tehniskā informācija

Urbšanas un kalšanas cirtnis C		HE 5-40 SDS-max
Nominālā patērējamā jauda	W 1150
Apgriezienu skaits tukšgaitā	min ^-1	380
Sitienu skaits tukšgaitā min ^-1		2900
Maks. viena sitiena energija (saskaņā ar „EPTA procedūru 05/2009”)	J	10
Elļošana		Ella
Instrumenta patrona		SDS-max
Maks. urbuma diamets – betons– mūris (HM urbjgalva)	mm mm	40 90
Svars atbilstīgi „EPTA procedūrai 01/2003”	kg	6,4
Aizsargklase		II / ☐

Iss apskats

1 Putekļu aizsargvāks

2 Fiksējošā uzmava

3 Darba režima pagriežamā poga

4 Pretvibrācijas elements

5 Slēdzis

6 R o k t u r i s

7 Tikla kabelis

8 Papildrokturis
9 Firmas plāksnīte *
10 Apgriezienu/sitienu skaita iestatišanas disks
11 LED: gatavība ekspluatācijai
12 Instrumenta ella

Lietošanas instrukcija

Pirms ekspluatācijas

Izsainojiet elektroinstrumentu un pārliecinieties, vai ir visas piegādes komplekta daļas un vai transportēšanas laikā nav radušies bojājumi.

Papildroktura regulēšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu sākšanas atvienojiet elektrotīkla kontaktdakšu.

UZMANĪBU!

Izmantojiet elektroinstrumentu tikai ar uzstādītu papildrokturi.

Papildrokturi var pagriezt jebkurā nepieciešamajā pozīcijā, lai nodrošinātu drošu un nenogurstošu darbu.

■ Pagriežot papildu rokturi pretēji pulksteņrādītāja kustības virzienam, atbrīvojiet fiksatoru (1.).
■ Iebīdiet papildrokturi vajadzīgajā pozīcijā (2.).
■ Pagriežot papildrokturi pulkstenrādītāja kustības virzienā, fiksējiet iestatījumu (3.).

Darbinstrumenta nomaina

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu sākšanas atvienojiet elektrotikla kontaktdakšu.

UZMANĪBU!

Izmantotie darba instrumenti var sakarst. Valkājiet aizsargcimdus!

NORĀDĪJUMS!

Izmantotajiem instrumentiem jābūt ar SDS-max galeni.

Instrumentu ievietošana

■ Notīriet instrumentus un nedaudz ieeellojiet galeni.
Pārbaudiet putekļu aizsargvāku. – Aizsērējušu vāku notīriet. – Bojāts putekļu aizsargvāks jānomaina.
■ levietojiet instrumentu (1.) un grieziet (2.), līdz tas tiek fiksēts.
■ Velkot instrumentu, pārbaudiet, vai tas ir nostiprināts.

Darba režima iestatīšana

UZMANĪBU!

Mainiet darba režīmu tikai elektroinstrumenta miera stāvoklī.

■ Pagrieziet griežampogu vēlamajā darba režimā, līdz ir dzirdama nofiksēšanās.

1. Perforēšana

1. Kalšana

1. Kalta pozīcijas iestatīšana (skatīt tur)

NORĀDĪJUMS!

• Visās pozīcijās pagriežamajai pogai jāfiksējas ar dzirdamu klikški.
• Elektroinstrumentu nedrīkst ieslēgt, kad tas ir iestatīts uz kalta pozīcijas iestatīšanu (3.).

Kalta pozīcijas nostādīšana

Kaltu var nostādīt 12 pozīcijās (attiecīga 30° nobīde).

■ Pagrieziet darba režima griežampogu norādītajā pozīcijā.
■ Grieziet kaltu, līdz tas pagriezts vajadzīgajā leņķī.

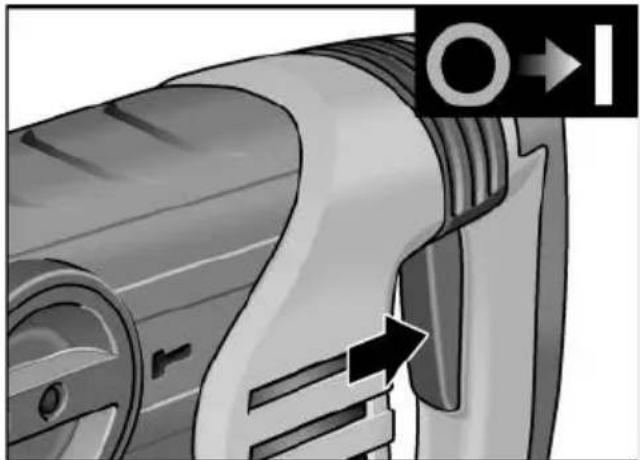

Elektroinstrumenta ieslēgšana

■ Spiediet slēdzi un turiet to nospiestu. Instrumenta izslēgšana:
■ atlaidiet slēdzi.

Drošības sajūgs

UZMANĪBU!

Ja drošības sajūgs tiek iedarbināts, tad nekavējoties izslēdziet ierīci!

Drošības sajūgs atdala motoru no instrumenta, ja tiek pārsniegta iepriekš nostādītā griezes momenta robežvērtība.

lesaistāmais instruments apstājas. Ar to tiek pasargāts motors un reduktors no bojājumiem.

Darba norādījumi

i NORĀDĪJUMS!

Cirtna mehānisms sāk darboties tikai pēc tam, kas ir sasniegta noteikta darba temperatūra. Veicot darbus zemā apkārtējās vides temperatūrā, darbiniet ierīci un spiediet instrumenta galu cieši pret darba virsmu. Vajadzības gadījumā atkārtojiet šo darbību, līdz ir sasniegta darba temperatūra un cirtna mehānisms darbojas.

Perforēšana

1. Darba režima pagriežamo pogu pagrieziet pret simbolu
2. levietojiet urbi.
3. Iestatiet papildrokturi nepieciešamajā pozīcijā.
4. lespraudiet tīkla kontaktdakšu.
5. Satveriet elektroinstrumentu ar abām rokām un ieņemiet darba pozīciju.
6. Piestipriniet urbi un ieslēdziet elektroinstrumentu.
7. Izjusti spiediet elektroinstrumentu uz priekšu.
8. Pēc urbšanas beigšanas izslēdziet ierīci.
9. Izvelciet tīkla kontaktdakšu.

Kalšana

1. levietojiet kaltu.
2. Pagrieziet darba režima griežampogu uz kalta pozicijas iestatišanu.
3. Pagrieziet kaltu nepieciešamajā pozīcijā.
4. Darba režima pagriežamo pogu pagrieziet pret simbolu
5. Iestatiet papildrokturi nepieciešamajā pozīcijā.
6. lespraudiet tīkla kontaktdakšu.
7. Satveriet elektroinstrumentu ar abām rokām un ieņemiet darba pozīciju.
8. Elektroinstrumenta ieslēgšana
9. Kalšanas laikā izjusti spiediet elektro-instrumentu uz priekšu, tā lai tas nelec.
10. Pēc darba beigšanas izslēdziet ierīci.
11. Izvelciet tīkla kontaktdakšu.

Papildnorādījumi

– Izmantojot „asus” darba instrumentus, palielinās darba ražība un elektro-instrumenta ilgizturība.
– Pēc iespējas strādājiet ar intervāliem: 30 sek. darbs, 90 sek. atdzesēšana.
– Pēc darba notīriet elektroinstrumentu un uzglabājiet transportēšanas koferī sausā vietā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Tirīšana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarīgs no apstrādājamā materiāla un lietošanas ilguma. Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu.

Ogles slīdkontakti

Elektroinstrumentam ir ogles slīdkontakti, kas nodrošina izslēgšanos.

Pēc ogles slīdkontaktu nodiluma robežas sasniegšanas elektroinstruments automātiski izslēdzas.

i NORĀDĪJUMS!

Mainai izmantojiet tikai ražotāja originālās detaļas. Izmantojot citus ražojumus, tiek anulētas ražotāja garantijas saistības.

Darba laikā caur aizmugures ventilācijas spraugām var novērot oglu degšanas liesmu.

Spēcīgas oglu degšanas liesmas gadījumā elektroinstrumentu nekavējoties izslēdziet. Nododiet elektroinstrumentu ražotāja pilnvarotā klientu apkalpošanas dienesta darbnīcā.

Piedziņa

i NORĀDĪJUMS!

Garantijas termina laikā neizskrūvējiet piedziņas galvskrūves. Neievērojot šo nosacījumu, tiek anulētas ražotāja garantijas saistības.

Elektroinstruments aprikots ar tauki ellošanas sistēmu. Nomainiet/uzpildiet smērvielu ražotāja ieteiktajā autorizētajā tehniskā servisa dienestā.

Remonts

Remontu uzticiet ražotāja pilnvarotai klientu apkalpošanas dienesta darbnīcai.

Ja elektroinstrumenta pieslēguma vads ir bojāts, tad tas jānomaina pret speciāli sagatavotu pieslēguma vadu (uzstādīšanas veids X). To var iegādāties uzņēmuma FLEX klientu apkalpošanas dienestā.

Rezerves daļas un piederumi

Citus piederumus, jo īpaši darba instrumentus, var aplūkot ražotāja katalogā. Detaļu izkārtojuma attēli un rezerves daļu saraksti pieejami mūsu mājaslapā:

www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Lai nolietotus instrumentus vairs nevarētu lietot, nogrieziet tiem elektrības vadu.

Tikai ES valstis.

Elektroinstrumentus neizmetiet kopā ar sadzīves atkritumiem!

Saskaņā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un tās transponēšanu valsts tiesību aktos nolietoti elektroinstrumenti jāsavāc atsevišķi un jānodod otrreizējai, videi nekaitīgai pārstrādei.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE Atbilstība

Ar pilnu atbildību paziņojam, ka „Tehniskā informācija” aprakstītais izstrādājums atbilst norādītajiem standartiem vai normatīvajiem dokumentiem:

EN 62841 atbilstīgi noteikumiem

Direktīvās 2014/30/ES, 2006/42/EK, 2011/65/ES.

Par tehnisko dokumentāciju atbild:

Ražotājs un viņa pārstāvis neatbild par zaudējumiem un peļnas zudumiem, ko radījis saimnieciskās darbības pārtraukums, kuru izraisījis ražojums vai ražojuma izmantošanas neiespējamība. Ražotājs un viņa pārstāvis neatbild par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

Содержание
