Zīmols	Flex
Modelis	FHE 2-22 SDS-plus
Produkta veids	Triecienurbis
Nominālā absorbētā jauda	710 W
Tukšgaitas ātrums	0 - 1400 min⁻¹
Tukšgaitas triecienu skaits	0 - 4300 min⁻¹
Maks. trieciena enerģija (EPTA 05/2009)	2,1 J
Darbarīka turētājs	SDS-plus
Maks. urbšanas diametrs (betons)	22 mm
Maks. urbšanas diametrs (koksne)	30 mm
Maks. urbšanas diametrs (metāls)	13 mm
Svars (EPTA 01/2003)	2,3 kg
Darba režīmi	Urbšana, Triecienurbis
Ātruma regulēšana	Maināms ar slēdzi
Rotācijas virziens	Pa labi/Pa kreisi (pārslēdzējs)
Papildu rokturis	Jā, regulējams
Dziļums ierobežotājs	Jā, regulējams
Fiksators	Jā, nepārtrauktai darbībai
Skaņas spiediena līmenis	91 dB(A)
Skaņas jaudas līmenis	102 dB(A)
Vibrācijas (urbšana ar triecienu)	a_h = 17,95 m/s², K = 1,5 m/s²
Elektrības padeve no tīkla	230 V ~ (tipiski)
Suķu apkope	Automātiska izslēgšanās darbmūža beigās, nomaiņa tikai ar oriģinālajām daļām
Tīrīšana	Regulāri tīrīt ventilācijas atveres
Garantija	Ievērojiet instrukcijas, lai nezaudētu garantiju

Bieži uzdotie jautājumi - FHE 2-22 SDS-plus Flex

Kā nomainīt SDS-plus urbi?

Pavelciet bloķēšanas uzmavu (2) atpakaļ, izņemiet lietoto darbarīku, ievietojiet jauno urbi, griežot līdz fiksācijai, tad pavelciet to, lai pārbaudītu fiksāciju.

Kā regulēt dziļuma ierobežotāju?

Atskrūvējiet fiksācijas skrūvi (5), griežot pretēji pulksteņrādītāja virzienam, ievietojiet dziļuma ierobežotāju (4), iestatiet vēlamo dziļumu, tad pievelciet skrūvi, griežot pulksteņrādītāja virzienā.

Kā izvēlēties urbšanas vai triecienurbšanas režīmu?

Nospiediet atbloķēšanas pogu (7) un pagrieziet režīmu selektoru (6) uz simbolu Urbšana vai Triecienurbis. Atlaidiet pogu; tai jāatgriežas, lai apstiprinātu fiksāciju.

Ko darīt, ja elektroinstruments pie suķiem rada daudz dzirksteļu?

Nekavējoties izslēdziet instrumentu un nogādājiet to pilnvarotā servisa centrā. Ogles suķi ir aprīkoti ar automātisku darbmūža beigu pārtraucēju. Nomainiet tos tikai ar FLEX oriģinālajām daļām.

Vai es varu urbt koksni vai metālu ar šo urbi?

Jā, tā var urbt koksni līdz 30 mm un metālu līdz 13 mm. Izmantojiet SDS-plus kāta urbjus vai trīsžokļu patronu urbjiem bez SDS kāta.

Kā tīrīt un apkopt urbi?

Pirms jebkādas apkopes atvienojiet ierīci. Regulāri tīriet ventilācijas atveres ar sausu saspiestu gaisu. Notīriet korpusa iekšpusi un motoru. Pārbaudiet putekļu aizsargvāciņu un nomainiet to, ja tas ir bojāts.

Kādi ir būtiskākie drošības pasākumi?

Valkājiet aizsargbrilles un dzirdes aizsargus. Vienmēr izmantojiet papildu rokturi. Turiet ierīci aiz izolētajiem rokturiem. Pirms urbšanas pārbaudiet, vai nav kabeļu vai cauruļu.

Kā izmantot fiksatoru nepārtrauktai darbībai?

Nospiediet slēdzi (9) un turiet to nospiestu, nospiediet fiksatoru (10), lai bloķētu slēdzi ieslēgtā stāvoklī. Lai izslēgtu, vēlreiz nospiediet slēdzi un atlaidiet to.

Kur atrast rezerves daļas un piederumus?

Skatiet ražotāja katalogus vietnē www.flex-tools.com vai sazinieties ar FLEX pēcpārdošanas servisu. Izmantojiet tikai oriģinālās daļas, pretējā gadījumā jūs zaudēsiet garantiju.

Kā utilizēt ierīci pēc tās darbmūža beigām?

Nogrieziet barošanas vadu, lai to padarītu nederīgu. Neizmetiet to sadzīves atkritumos. Saskaņā ar WEEE direktīvu (2012/19/EK) nododiet to savākšanas punktā pārstrādei.

LIETOŠANAS INSTRUKCIJA FHE 2-22 SDS-plus Flex

Tehniskā informācija 149

Iss apskats 150

Jūsu drošībai 151

Trokšni un vibrācija 152

Lietošanas noteikumi 153

Tehniskā apkope un kopšana ..... 153

Norādījumi par likvidēšanu ..... 155

(€-Atbilstība 156

Atbildības izslēgšana 156

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. lpp. 156)!

Tehniskā informācija

Tiecienurbjmašina FHE 2-22		SDS-plus
Nominālā patērējamā jauda	W 710
Apgriezienu skaits tukšgaitā	min^-1	0–1400
Tukšgaitas sitienu skaits min -1		0–4300
Maks. viena sitiena ener- ĝija (saskaņā ar „EPTA procedūru 05/2009“)	J	2,1
Instrumenta nostiprinājums		SDS-plus
Maks. urbuma diamets – Betons– K o k s n e– Metāls	mm mm mm	22 30 13
Svars atvilstoši „EPTA-procedure 01/2003“	kg 2,3

Iss apskats

1 Putekļu aizsargvāks
2 Fiksējošā uzmava
3 Papildrokturis
4 D z i | u m a t t u r i s
5 Saspiedējskrūve
6 Darba režima pagriežamā poga
7 Atblokēšanas taustiņš
8 Rotācijas virziena izvēles svira (Kustība pa labi/pa kreisi)
9 Slēdzis
11 Rokturis
12 Tikla kabelim
13 Firmas plāksnīte *
t u r i s

leslēgšanai un izslēgšanai, kā arī līdz maksimālai apgriezienu/ sitienu skaita paaugstināšanai.

10 Sprostslēdzis

* nav redzama

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Elektroinstrumentu drīkst izmantot tikai

– paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējo- ties jānovērš.

Noteikumiem atbilstoša izmantošana

Triecienurbjmašina FHE 2-22 SDS-plus ir paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– veserurbšanai akmens mūros un betonā dībeļu un enkurnostiprinājumiem un caurumiem,
– urbšanai kokā un metālā,
- izmantošanai ar tam piemērotu un ar šīs ierīces ražotāja ieteiktu instrumentu.

Drošības tehnikas noteikumi veseriem

Nēsājiet trokšņu aizsargu! Trokšņa iedarbība var izraisīt dzirdes zudumu.
Izmantojiet kopā ar ierīci piegādātos papildrokturus. Kontroles zudums var izraisīt traumas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.

Citi drošības norādījumi

Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektro-traumas. Gāzes vada bojājumi var izraisīt sprādzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.

Stradājot turiet stingri elektroinstrumentu abās rokās un nodrošiniet drošu stāju. Ar divām rokām elektroinstrumentu var vadīt drošāk.

■ Nodrošiniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var drošāk turēt nekā ar roku.

■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tikla kabelim, un izvelciet tikla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektrotraumu iegūšanas risku.

Izmantot tikai instrumentus ar SDS-plus instrumenta nostiprinājumu. Velkot instrumentu, pārbaudiet, vai tas ir pareizi nostiprināts.

■ Ja putekļu aizsargvāks ir bojāts, tas nekavējoties jānomaina. Putekļu aizsargvāks neļauj iekļūt putekļiem instrumenta nostiprinājumā.

■ No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. leelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas celu slimības un/vai alergiskas reakcijas.

– Nodrošiniet labu darba iecirkna vēdināšanu!
– Ja iespējams, izmantojiet eksternu putekļu nosūkšanu.
- Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana.

■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).

■ Elektroinstrumenta apzīmēšanai izman-tojiet tikai uzlīmes. Neurbiet korpusā caurumus.

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

– Skañas spiediena līmenis: 91 dB(A);

– Skañas jaudas limenis: 102 dB(A);

- Nedrošība: K = 3 dB.

Svārstību summārā vērtība:

- veserurbšanas laikā:

• Emisijas koeficients: a _h = 17,95 m/s ^2
• Nedrošiba: K = 1,5 m/s

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

i NORĀDĪJUMS!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodz visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Lietošanas noteikumi

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus.

Papildroktura nostādīšana

BRĪDINĀJUMS!

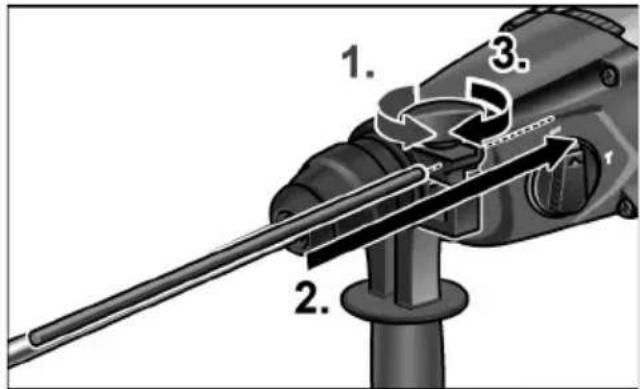

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Izmantojiet elektroinstrumentu tikai ar piemontētu papildrokturi.

Papildrokturi var pagriezt jebkurā nepiecie- šamajā pozīcijā, lai nodrošinātu drošu un nenogurstošu darbu.

■ Fiksāciju atbrīvojiet, griežot saspiedējskrūvi pretēji pulksteņrādītāju virzienam.

■ Pagrieziet papildrokturi nepieciešamajā pozīcijā.
Griežot saspiedējskrūvi pulkstenrādītāju virzienā, nofiksējiet rokturi vēlamajā pozīcijā.

Dzilumattura montāža

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

■ Atskrūvējiet saspiedējskrūvi, griežot to pretēji pulksteņrādītāju virzienam.
■ lebīdiet dzilumatturi.
■ Nostādiet dzilumattura nepieciešamo urbšanas dzilumu.
■ Pievelciet saspiedējskrūvi pulksteņrādītāju virzienā.

Instrumentu ar SDS galeni ievieto- šana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus!

NORĀDĪJUMS!

Izmantotajiem instrumentiem jābūt SDS galenim. Instrumentiem bez SDS galeņa (piem., koka urbis) jāizmanto trīsžokļu urbjpatrona.

■ Pārbaudiet putekļu aizsargvāku.
– Aizsērējušu vāku notīriet.
- Bojāts putekļu aizsargvāks jānomaina.

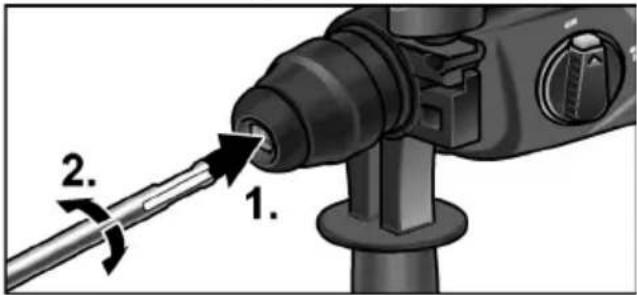

■ levietojiet instrumentu (1.) un grieziet (2.), līdz tas nofiksējas.

■ Pārbaudiet iefiksēšanos, velkot iesaistāmo instrumentu.

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

UZMANĪBU!

Izmantotie iesaistāmie instrumenti var sakarst. Nēsājiet aizsargcimdus!

■ Velciet atpakal fiksējošo uzmavu (1.).

■ Izņemiet iesaistāmo instrumentu (2.).

Darba režima nostādīšana

UZMANĪBU!

Izmainiet darba režimu tikai elektroinstrumenta miera stāvokli.

■ Nospiediet atblokēšanas taustinu.

■ Nostādiet pagriežamo pogu uz nepieciešamo darba režīmu:

Urbšana

Veserurbšana

NORĀDĪJUMS!

Pozīcijās (urbšana) un (ve terurbšana) atblokēšanas taustinam redzami jāiefiksējas (jāizlec).

Rotācijas virziena nostādīšana

UZMANĪBU!

Izmainiet darba režimu tikai elektroinstrumenta miera stāvokli.

Nostādiet nepieciešamajā pozicijā griešanās virziena izvēles slēdzi:

– L pretēji pulksteņrādītāju virzienam

– R pulksteņrādītāju virzienā

Elektroinstrumenta ieslēgšana

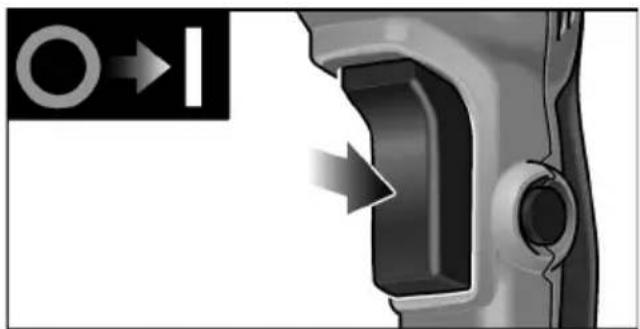

Bez iefiksēšanās:

■ Spiediet slēdzi un turiet to nospiestu. Elektroinstrumenta slēdzis dod iespēju lēnai apgriezienu skaita jeb sitienu skaita palielināšanai līdz maksimālai vērtībai.

Ierīces izslēgšana:

■ Slēdzi atlaidiet.

Ar iefiksēšanos:

BRĪDINĀJUMS!

Pēc strāvas padeves pārtraukuma ieslēgtais elektroinstruments no jauna ieslēdzas.

Nekavējoties izslēdztiet elektroinstrumentu!

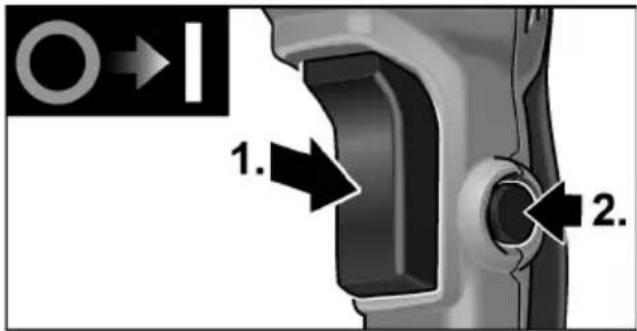

■ Nospiediet slēdzi un turiet nospiestu (1.).
■ Slēdža aretēšanai nospiediet sprostslēdzi (2.).

Ierīces izslēgšana:

■ Nospiediet slēdzi un atlaidiet.

Darba norādījumi

Urbšana/veserurbšana

1. Nostādiet darba režīma pagriežamo pogu uz simbolu (vserurbšana) jeb. T (veserurbšana). levērojiet iefiksēšanos!
2. levietojiet urbi.
3. Nostādiet papildrokturi nepieciešamajā pozīcijā.
4. lespraudiet tīkla kontaktdakšu.
5. Satveriet elektroinstrumentu ar abām rokām un ienemiet darba pozīciju.
6. Piestipriniet urbi un ieslēdziet elektro-instrumentu.
7. Izjusti spiediet elektroinstrumentu uz priekšu.
8. Pēc urbšanas pabeigšanas izslēdziet ierīci.
9. Atvienojiet kontaktdakšu.

Papildnorādījumi

– Izmantojot „asus“ iesaistāmos instrumentus, palielinās darba ražība un elektroinstrumenta ilgizturība.
– Pēc darba notīriet elektroinstrumentu un uzglabājiet transportēšanas koferī sausā vietā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tirišana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.

Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oglsukas

Elektroinstruments ir aprikots ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas.

NORĀDĪJUMS!

Nomainai izmantojiet tikai ražotāja original-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.

Stipras ogluguns gadījumā elektroinstrumentu nekavējoties izslēdziet.

Nododiet elektroinstrumentu ražotāja autorizētā tehniskā servisa darbnīcā.

Pārvads

NORĀDĪJUMS!

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Elektroinstruments aprikots ar ellas ellošanas sistēmu. Nomainiet/uzpildiet ellu ražotāja ieteiktajā autorizētajā tehniskā servisa dienestā.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Ja elektroinstrumenta pieslēguma vads ir bojāts, tad to jānomaina ar speciāli sagatavotu pieslēguma vadu (uzstādīšanas veids X). To var iegādāties firmas FLEX tehniskā servisa dienestā.

Rezerves daļas un aprīkojums

Ar citu aprīkojumu, īpaši ar izmantojamiem instrumentiem, var iepazīties ražotāja katalogā.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstim.

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

CE-Atbilstība

Uz savu atbildību deklarējam, ka sadaļā

„Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 60745 atbilstoši direktīvu

2004/108/EK (lidz 19.04.2016),

2014/30/ES (no 20.04.2016), 2006/42/EK,

2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild:

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un pelņas zudumiem uzņēmuma darbības pārtraukšanas gadī-jumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēl.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

Содержание
