Merkki	Flex
Malli	FHE 2-22 SDS-plus
Tuotetyyppi	Poravasara
Nimellisteho	710 W
Tyhjäkäyntinopeus	0 - 1400 min⁻¹
Tyhjäkäynti-iskutaajuus	0 - 4300 min⁻¹
Maksimi iskuenergia (EPTA 05/2009)	2,1 J
Työkalunpidin	SDS-plus
Maksimi poraussyvyys (betoni)	22 mm
Maksimi poraussyvyys (puu)	30 mm
Maksimi poraussyvyys (metalli)	13 mm
Paino (EPTA 01/2003)	2,3 kg
Työtavat	Poraus, Poravasara
Nopeudensäätö	Portaaton kytkimellä
Pyörimissuunta	Oikea/Vasen (kytkin)
Lisäkädensija	Kyllä, säädettävä
Syvyysrajoitin	Kyllä, säädettävä
Lukituspainike	Kyllä, jatkuvaa käyttöä varten
Äänenpainetaso	91 dB(A)
Äänitehotaso	102 dB(A)
Tärinä (iskuvärähtely)	a_h = 17,95 m/s², K = 1,5 m/s²
Verkkovirta	230 V ~ (tyypillinen)
Hiiliharjojen huolto	Automaattinen pysähdys käyttöiän lopussa, vaihto alkuperäisosilla
Puhdistus	Puhdista tuuletusaukot säännöllisesti
Takuu	Noudata ohjeita takuun säilyttämiseksi

Usein kysytyt kysymykset - FHE 2-22 SDS-plus Flex

Kuinka vaihtaa SDS-plus-terä?

Vedä lukitusholkki (2) taaksepäin, poista käytetty työkalu, aseta uusi terä kiertäen lukittumiseen asti ja vedä sitten varmistaaksesi kiinnityksen.

Kuinka säätää syvyysrajoitinta?

Löysää kiristysruuvia (5) kiertämällä vastapäivään, aseta syvyysrajoitin (4), säädä haluttu syvyys ja kiristä ruuvi kiertämällä myötäpäivään.

Kuinka valita poraus- tai poravasaratila?

Paina lukituksen vapautuspainiketta (7) ja käännä tilanvalitsin (6) poraus- tai poravasarasymbolin kohdalle. Vapauta painike; sen tulee nousta ylös vahvistaakseen lukittumisen.

Mitä tehdä, jos sähkötyökalu tuottaa paljon kipinöitä hiiliharjoissa?

Sammuta työkalu välittömästi ja vie se valtuutettuun huoltoliikkeeseen. Hiiliharjat on varustettu automaattisella katkaisimella käyttöiän lopussa. Vaihda ne ainoastaan FLEX-alkuperäisosiin.

Voinko porata puuta tai metallia tällä porakoneella?

Kyllä, se voi porata puuta enintään 30 mm ja metallia enintään 13 mm. Käytä SDS-plus-teriä tai kolmileukaista pikavaihtokaraa terille ilman SDS-vartta.

Kuinka puhdistaa ja huoltaa porakonetta?

Irrota laite verkosta ennen huoltoa. Puhdista tuuletusaukot säännöllisesti kuivalla paineilmalla. Puhdista kotelon sisäosa ja moottori. Tarkista pölysuojus ja vaihda se, jos se on vaurioitunut.

Mitkä ovat tärkeimmät turvatoimet?

Käytä suojalaseja ja kuulosuojaimia. Käytä aina lisäkädensijaa. Pidä laitetta eristetyistä kahvoista. Tarkista, ettei porausalueella ole kaapeleita tai putkia ennen porausta.

Kuinka käyttää lukituspainiketta jatkuvaan käyttöön?

Paina kytkintä (9) ja pidä se painettuna, paina lukituspainiketta (10) lukitaksesi kytkimen päälle-asentoon. Pysäyttääksesi paina kytkintä uudelleen ja vapauta se.

Mistä löytää varaosia ja tarvikkeita?

Katso valmistajan luetteloita osoitteesta www.flex-tools.com tai ota yhteyttä FLEX-huoltopalveluun. Käytä ainoastaan alkuperäisiä osia, muuten takuu menetetään.

Kuinka hävittää laite käyttöiän lopussa?

Katkaise virtajohto tehdäksesi laitteesta käyttökelvottoman. Älä heitä sitä kotitalousjätteiden joukkoon. Noudata WEEE-direktiiviä (2012/19/EY) ja vie se kierrätyspisteeseen.

KÄYTTÖOHJE FHE 2-22 SDS-plus Flex

Käytetyt symbolit 83
Tekniset tiedot 83
Kuva koneesta 84
Turvallisuusasiaa 85
Melu ja tärinä 86
Käyttöohjeet 87
Huolto ja hoito 87
Kierrätysohjeita 89
(€-Vaatimustenmukaisuus 90
Vastuun poissulkeminen 90

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Vanhan laitteen kierrätysohjeet (katso sivu 90)!

Tekniset tiedot

Poravasara FHE 2-22		SDS-plus
Nimellisottoteho W 710
Nopeus, ilman kuormaa	min^-1	0–1400
Kuormittamaton iskuluku	min^-1	0–4300
Maks. iskunergia »EPTA-procedure 05/2009:n« mukaan)	J	2,1
Työkalun kiinnitys SDS-plus
Max. poranhalkaisija– Betoni– Puu– Metalli	mmmmmm	223013
Paino »EPTA-menetelmän 01/2003« mukaan	kg 2,3

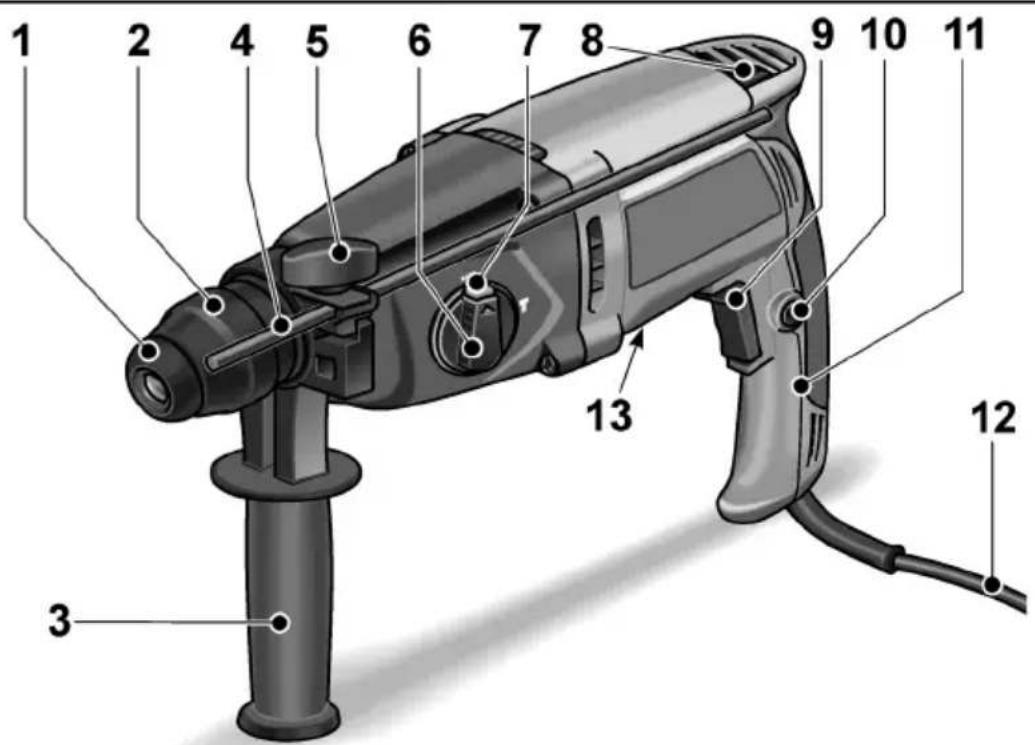

Kuva koneesta

1 Pölysuoja
2 Lukitushylsy
3 Lisäkahva
4 Syvyysrajoitin
5 Kiristysruuvi
6 Toimintovalitsin
7 Vapautuspainike
8 Pyörimissuunnan valintavipu (oikealle/vasemmalle)
9 Käynnistyskytkin

Käynnistys ja pysäytys sekä maksimi kierros-/iskuluvun säätö.

10 Lukitusnuppi

11 Käsikahva
12 Verkkojohto
13 Tyyppikilpi *

Turvallisuusasiaa

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten. Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Poravasara FHE 2-22 SDS-plus on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – vasaraporaukseen muuratuissa raken- teissa ja betonissa ankkurointeihin ja läpivientiporauksiin,
  – puun ja metallin poraamiseen,
  – käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Vasaroita koskevat turvalli-suusohjeet

Käytä kuulonsuojaimia! Melu saattaa aiheuttaa kuulovammoja.

Käytä konetta sen mukana toimitetun lisäkahvan kanssa. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia.

Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

Muita turvallisuusohjeita

Käytä tarkoitukseen sopivaa rakenneil-maisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikanta-miseen, tai käänny paikallisen energia- ja vesilaitoksen puoleen.
Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun.
Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen.
Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin.

Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

- Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut.

Älä koske viallliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana.

Vialliset kaapelit lisäävät sähköiskun riskiä.

Käytä vain työkaluja SDS-plus työkaluliitoksella. Tarkista kunnollinen lukittuminen vetämällä työkalusta.

Jätä viallinen pölysuoja heti vaihdettavaksi. Pölysuoja estää pölyn pääsemisen työkaluliitokseen.

■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille.

Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

– Huolehdi hyvästä ilmanvaihdosta työpaikalla!
- Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

• Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
  Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.
  ■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

• Äänenpainetaso: 91 dB(A);
• Äänitehotaso: 102 dB(A);
• Epävarmuus: K = 3 dB.

Tärinän kokonaisarvo:

- porattaessa:

– Päästöarvo: a _h = 17,95 m/s ^2
- Epävarmuus: K = 1,5 m/s ^2

HUOM.!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin.

Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pak-kauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Lisäkahvan säätö

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Käytä sähkötyökalua vain lisäkahvan ollessa paikoillaan.

Lisäkahvan voi kääntää mihin asentoon tahansa. Tämä mahdollistaa turvallisen työskentelyn ja vähentää rasitusta.

■ Avaa lukitus kiertämällä kiristysruuvia vastapäivään.

Käännä lisäkahva sopivaan asentoon.
■ Lukitse kahva tähän asentoon kiertä- mällä kiristysruuvia myötäpäivään.

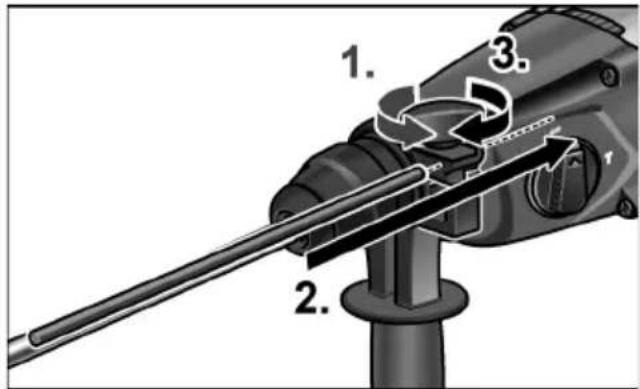

Syvyysrajoittimen kiinnitys

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Löysää kiristysruuvi vastapäivään kiertämällä.
■ Työnnä syvyysrajoitin paikalleen.
■ Säädä syvyysrajoitin tarvittavaan poraussyvyyteen.
■ Kierrä kiristysruuvi kiinni myötäpäivään.

SDS-vartisten työkalujen kiinnitys

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä!

OHJE!

Käytettävissä työkaluissa tulee olla SDS-varsi. Työkaluille, joissa ei ole SDS-vartta (esim. puuporat) on käytettävä kolmileukaista istukkaa.

■ Tarkista pölysuoja.

– Puhdista likainen suoja.
– Vaihdatuta viallinen pölysuoja.

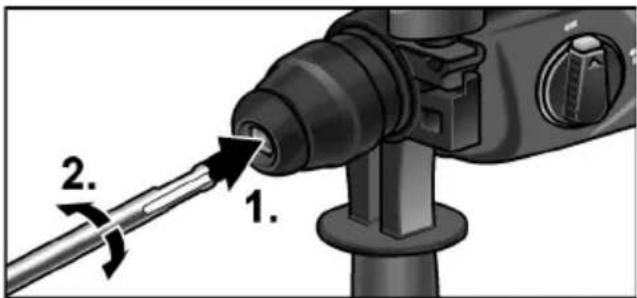

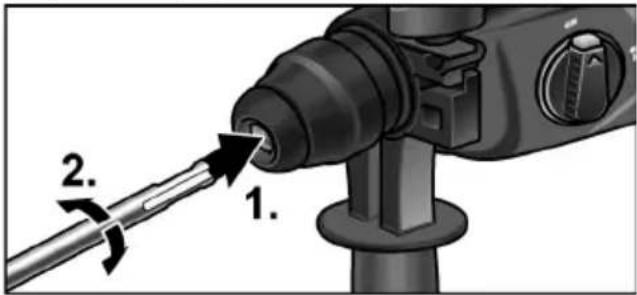

■ Aseta vaihtotyökalu paikalleen (1.) ja kierrä (2.), kunnes se lukittuu.

■ Tarkista lukitus vetämällä vaihtotyökalusta.

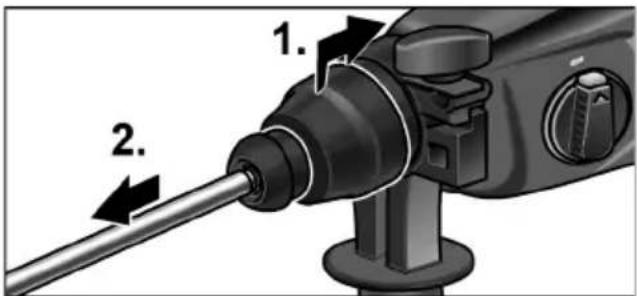

Työkalujen irrotus

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä!

■ Vedä lukitushylsyä taaksepäin (1.).

■ Irrota vaihtotyökalu (2.).

Toiminnon valinta

VARO!

Vaihda toimintoa vain sähkötyökalun ollessa pysäytettynä.

■ Paina vapautuspainiketta.

■ Aseta valitsin haluamasi toiminnon kohdalle:

Poraus

Vasaraporaus

OHJE!

Asennoissa (poraus) ja (vapara-poraus) tulee vapautuspainikkeen lukittua selvästi (ponnahtaa ulos).

Pyörimissuunnan valinta

VARO!

Vaihda toimintoa vain sähkötyökalun ollessa pysäytettynä.

■ Aseta suunnanvaihtokytkin sopivaan asentoon:

- L vastapäivään

- R myötäpäivään

Sähkötyökalun käynnistys

Ilman lukitustoimintoa:

■ Paina kytkintä ja pidä se pohjaan painettuna.

Sähkötyökalun käynnistyskytkimestä voidaan lisätä vähitellen kierros- tai iskulukua maksimiarvoon saakka.

Koneen pysäytys:

■ Päästä käynnistyskytkin vapaaksi.

Lukitustoimintoa käyttäen:

VAROITUS!

Päällekytketty sähkötyökalu käynnistyy sähkökatkon jälkeen. Pysäytä sähkötyökalu heti!

■ Paina käynnistyskytkintä ja pidä painettuna (1.).
■ Lukitse käynnistyskytkin painamalla lukitusnuppia (2.).

Koneen pysäytys:

■ Paina käynnistyskytkintä ja päästä irti.

Työohjeita

Poraus/vasaraporaus

1. Aseta käyttötoiminnon valitsin symbolin (poraus) tai vasaraporaus) kohdalle. Tarkista lukittuminen!

2. Kiinnitä poranterä.

3. Aseta lisäkahva sopivaan asentoon.
4. Kytke verkkopistotulppa pistorasiaan.
5. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.
6. Aseta poranterä työstökohdetta vasten ja käynnistä sähkötyökalu.
7. Paina sähkötyökalua vain kevyesti eteenpäin.
8. Pysäytä kone, kun poraus on valmis.
9. Irrota pistotulppa pistorasiasta.

Lisäohjeita

– »Terävien« vaihtotyökalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
– Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

Huelto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

Puhdista kone ja jäähdytysilma-aukot säännöllisin välein.

Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.

Puhalla koneen sisätila ja moottori puhta- aksi kuivalla paineilmalla säännöllisin välein.

Hiiliharjat

Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet minimipituuteen, sähkötyökalu kytkeytyy automaattisesti pois päältä.

OHJE!

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat.

Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hiilten kipinöintiä käytön aikana.

Jos hiilten kipinöinti on voimakasta, pysäytä sähkötyökalu heti.

Toimita sähkötyökalu valmistajan valtuuttamaan huoltoliikkeeseen.

Vaihteisto

i OHJE!

Alä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Sähkötyökalussa on rasvavoitelu.

Jätä rasvan vaihto/lisääminen valmistajan valtuuttaman huoltoliikkeen tehtäväksi.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Jos sähkötyökalun verkkojohto vioittuu, sen tilalle on vaihdettava erityisesti tähän tarkoitukseen valmistettu verkkojohto (kiinnitystapa X). Sen voi tilata FLEX-huoltopalvelusta.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti vaihtotyökalut, valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat.

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaan-saattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyöty-käyttöpisteeseen.

i OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2004/108/EY (19.04.2016 asti), 2014/30/EU (alkaen 20.04.2016), 2006/42/EY, 2011/65/EY määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Περιεχόμενα

■ Panna tarvik sisse (1.) ja keerata (2.), kuni see lukustub.

■ Lukustuse kontrollimiseks tömmata tarvikust.

■ Tõmmata lukustushülss taha (1.).

■ Vajutada nuppu ja lasta lahti.

Käitus

Fiksuojant jungiklj:

ISPÉJIMAS!
