Бренд	Flex
Модель	FHE 2-22 SDS-plus
Тип продукта	Ударная дрель
Номинальная потребляемая мощность	710 Вт
Скорость холостого хода	0 - 1400 об/мин
Число ударов на холостом ходу	0 - 4300 об/мин
Макс. энергия удара (EPTA 05/2009)	2,1 Дж
Патрон	SDS-plus
Макс. диаметр сверления (бетон)	22 мм
Макс. диаметр сверления (дерево)	30 мм
Макс. диаметр сверления (металл)	13 мм
Вес (EPTA 01/2003)	2,3 кг
Режимы работы	Сверление, Перфоратор
Регулировка скорости	Переменная с помощью выключателя
Направление вращения	Правое/Левое (реверс)
Дополнительная рукоятка	Да, поворотная
Ограничитель глубины	Да, регулируемый
Фиксатор	Да, для непрерывной работы
Уровень звукового давления	91 дБ(А)
Уровень звуковой мощности	102 дБ(А)
Вибрация (сверление с ударом)	a_h = 17,95 м/с², K = 1,5 м/с²
Сетевое питание	230 В ~ (типичное)
Обслуживание щёток	Автоматическое отключение в конце срока службы, замена оригинальными деталями
Очистка	Регулярно очищайте вентиляционные отверстия
Гарантия	Соблюдайте инструкции, чтобы не потерять гарантию

Часто задаваемые вопросы - FHE 2-22 SDS-plus Flex

Как заменить сверло SDS-plus?

Тяните втулку блокировки (2) назад, извлеките использованный инструмент, вставьте новое сверло, поворачивая до фиксации, затем потяните его для проверки закрепления.

Как отрегулировать ограничитель глубины?

Ослабьте зажимной винт (5), повернув против часовой стрелки, вставьте ограничитель глубины (4), установите нужную глубину, затем затяните винт, повернув по часовой стрелке.

Как выбрать режим сверления или перфоратора?

Нажмите кнопку разблокировки (7) и поверните переключатель режимов (6) на символ Сверление или Перфоратор. Отпустите кнопку; она должна выскочить, чтобы подтвердить фиксацию.

Что делать, если электроинструмент сильно искрит в области щёток?

Немедленно выключите инструмент и отнесите его в авторизованную сервисную мастерскую. Угольные щётки оснащены автоматическим выключателем в конце срока службы. Заменяйте их только оригинальными деталями FLEX.

Можно ли сверлить дерево или металл этой дрелью?

Да, она может сверлить дерево до 30 мм и металл до 13 мм. Используйте сверла с хвостовиком SDS-plus или трёхкулачковый патрон для свёрл без хвостовика SDS.

Как чистить и обслуживать дрель?

Перед обслуживанием отключите прибор. Регулярно продувайте вентиляционные отверстия сухим сжатым воздухом. Очищайте внутреннюю часть корпуса и двигатель. Проверьте пылезащитную крышку и замените её, если она повреждена.

Какие основные меры безопасности?

Носите защитные очки и наушники. Всегда используйте дополнительную рукоятку. Держите прибор за изолированные ручки. Перед сверлением убедитесь в отсутствии кабелей или труб.

Как использовать фиксатор для непрерывной работы?

Нажмите выключатель (9) и удерживайте его, нажмите на фиксатор (10), чтобы заблокировать выключатель во включённом положении. Для остановки снова нажмите на выключатель и отпустите.

Где найти запасные части и принадлежности?

Смотрите каталоги производителя на www.flex-tools.com или свяжитесь с сервисной службой FLEX. Используйте только оригинальные детали, иначе гарантия теряется.

Как утилизировать прибор по окончании срока службы?

Отрежьте шнур питания, чтобы сделать прибор непригодным для использования. Не выбрасывайте его в бытовой мусор. В соответствии с директивой WEEE (2012/19/EC) сдайте его в пункт сбора для переработки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FHE 2-22 SDS-plus Flex

Используемые символы ..... 157

Технические данные ..... 157

Краткий обзор 158

Для Вашей безопасности ..... 159

Шумы и вибрация 160

Инструкция по эксплуатации ..... 161

Техобслуживание и уход ..... 161

Указания по утилизации ..... 164

Соответствие нормам (€.....165

Исключение ответственности ..... 165

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Обозначает непосредственно угрожающую опасность. Невыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Невыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб.

ПРИМЕЧАНИЕ!

Обозначает советы по использованию и важную информацию.

Символы на приборе

Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!

Использовать защиту для глаз!

Использовать защиту для органов слуха!

Указание по утилизации старого прибора (см. стр. 165)!

Технические данные

Перфоратор FHE 2-22		SDS-plus
Номинальнаяпотребляемаямощность	Вт 710
Число оборотовна холостом ходу	мин ^1	0–1400
Число ударовна холостом ходу	мин ^1	0–4300
Макс. энергия единич-ного удара (согл.«EPTA-Procedure05/2009»)	Дж 2,1
Приспособление дляфиксации инструмента		SDS-plus
Макс. диаметрсверления– Бетон– Древесина– Металл	мммммм	223013
Вес согл. «EPTA-procedure 01/2003»	кг 2,3

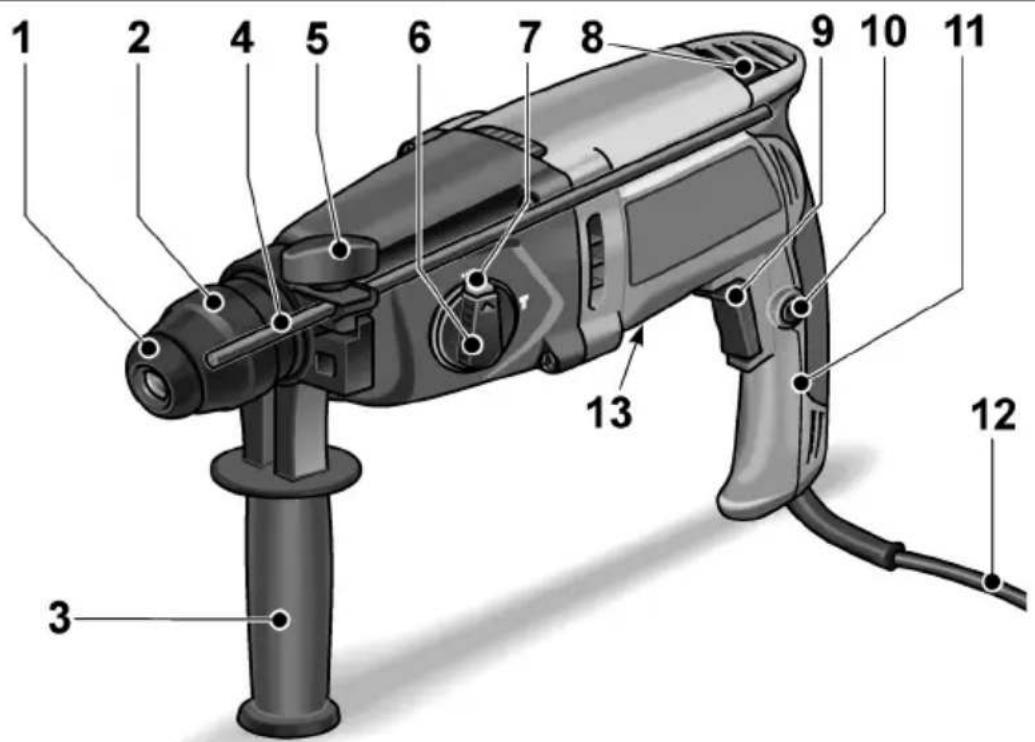

Краткий обзор

1 Пылезащитный колпачок
2 Фиксирующая муфта
3 Дополнительная ручка
4 Упор ограничения глубины
5 Зажимной винт
6 Поворотная кнопка для режима работы
7 Деблокирующая кнопка
8 Рычаг для выбора направления вращения (правое/левое вращение)
9 Выключатель

Для включения и выключения, а также для повышения скорости до максимального числа оборотов/ ударов.

10 Стопорная кнопка

11 Рукоятка
12 Сетевой кабель
13 Фирменная табличка *

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Прочтите все указания по технике безопасности и инструкции.

Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для использования в будущем.

Перед использованием электроинструмента необходимо прочесть перечисленную ниже документацию и поступать согласно указаниям, приведенным:

– в данной инструкции по эксплуатации,
– в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № документации: 315.915),
– в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента.
Данный электроинструмент сконструи- рован в соответствии с уровнем техники и общепризнанными правилами техники безопасности. Несмотря на это, при использовании инструмента может возникнуть опасность для здоровья и жизни пользователя или посторонних лиц, а также повреждение изделия или возникновение другого материального ущерба. Электроинструмент должен использоваться только
— в соответствии с назначением,
– в безупречном состоянии, в отношении техники безопасности.
Неисправности, снижающие безопасность, следует немедленно устранять.

Использование по назначению

Перфоратор FHE 2-22 SDS-plus предназначен:

– для промышленного использования на производстве и в ремесленных мастерских,
– для сверления с ударом отверстий в каменной кладке и бетоне для дюбельных и анкерных креплений и сквозных отверстий,
– для сверления в древесине и металле,
– для применения с пригодными для этого и рекомендованными изготовителем инструментами для данного прибора.

Указания по технике безопасности для работы с молотками

• Используйте защиту для органов слуха. Воздействие шума может привести к потере слуха.
• Используйте дополнительные ручки, входящие в комплект поставки прибора. Потеря контроля может привести к травмам.
  ■ Держите прибор только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может задеть скрытые электропровода или собственный сетевой кабель.
  Контакт с проводкой под напряжением может также поставить под напряжение металлические части прибора и привести к поражению электрическим током.

Дальнейшие указания по технике безопасности

Используйте подходящие поисковые приборы для обнаружения скрытых электро-, газо- или водопроводов, или обращайтесь по этому поводу за помощью в местные предприятия по электро-, газо- или водоснабжению. Контакт с электропроводами может привести к возникновению пожара и к поражению электрическим током. Повреждение газопровода может привести к взрыву. Проникновение в водопровод приводит к возникновению материального ущерба или может привести к поражению электрическим током.

Крепко держите электроинструмент во время работы обеими руками и сохраняйте устойчивое положение. Электроинструмент ведется надежнее двумя руками.

■ Зафиксируйте обрабатываемое изделие. Обрабатываемое изделие удерживается в зажимном приспособлении надежнее, чем в Вашей руке.

■ Не используйте электроинструмент с поврежденным кабелем. Не трогайте поврежденный кабель и извлеките штепсельную вилку из розетки, если кабель будет поврежден во время работы. Поврежденные кабели повышают риск поражения электрическим током.

- Использовать только инструменты с приспособлением для фиксации инструмента системы SDS-plus. Проверить надлежащую фиксацию, потянув за инструмент.

■ Поврежденный пылезащитный колпачок немедленно заменить. Пылезащитный колпачок предотвращает попадание пыли в приспособление для фиксации инструмента.

• Образующаяся пыль при обработке таких материалов, как содержащие свинец краски, некоторые виды древесины, минералы и металл может создавать опасность для пользователя или находящихся поблизости лиц. Вдыхание этой пыли или контакт с ней может привести к заболеваниям органов дыхания и/или аллергическим реакциям.
  – Необходимо обеспечить хорошую вентиляцию рабочего места!
  – По возможности следует использовать отдельное устройство для аспирации пыли.
  – Рекомендуется использование фильтрующей защитной маски с классом фильтрации P2.
  ■ Не обрабатывать материалы, выделяющие опасные для здоровья вещества (напр., асбест).
  ■ Для маркировки электроинструмента использовать только наклейки. Не просверливать отверстия в корпусе.
  ■ Напряжение в сети и значение напряжения на фирменной табличке должны совпадать.

Шумы и вибрация

Значения уровня шума и вибрации были определены согласно нормативной документации EN 60745.

Измеренный уровень шума прибора по шкале А составляет при обычных условиях:

– Уровень звукового давления: 91 дБ(А);

– Уровень звуковой мощности: 102 дБ(А);

– Погрешность: K = 3 дБ.

Общий уровень вибрации:

– при сверлении с ударом: – Уровень эмиссии: a_h = 17,95 m/c^2 – Погрешность: K = 1,5 м/с

ВНИМАНИЕ!

Приведенные измеренные значения действительны для новых приборов. При ежедневном использовании значе- ния шума и вибрации изменяются.

ПРИМЕЧАНИЕ!

Приведенный в данной инструкции уровень вибрации был определен стандартизированным методом измерения в соответствии с нормативной документацией EN 60745, и может быть использован для сравнения электроинструментов друг с другом. Он пригоден также для предварительной оценки вибрационной нагрузки.

Приведенный уровень вибрации возникает при использовании электроинструмента по основному назначению.

Если же электроинструмент будет использоваться не по назначению, в комплекте с другими рабочими инструментами, или при недостаточном техобслуживании, то уровень вибрации может отличаться. Это может значительно повысить вибрационную нагрузку на протяжении всей продолжительности работы.

Для точного определения вибрационной нагрузки необходимо также учитывать время, в течение которого прибор остается выключенным или же включен, но на самом деле не используется.

Это может значительно снизить вибра- ционную нагрузку на протяжении всей продолжительности работы.

Примите дополнительные меры по безопасности для защиты пользователя от воздействия вибрации, как например: проведение техобслуживания электроинструмента и рабочих инструментов, создание возможности содержать руки в тепле, организация рабочих процессов.

ВНИМАНИЕ!

При звуковом давлении свыше 85 дБ(А) следует использовать средства защиты органов слуха.

Инструкция по эксплуатации

Перед вводом в эксплуатацию

Распаковать электроинструмент и принадлежности и проверить поставку на комплектность и отсутствие транспортных повреждений.

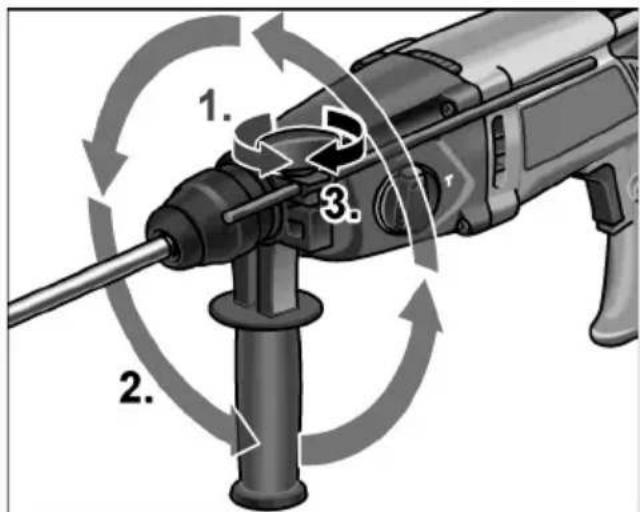

Регулировка дополнительной ручки

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами над электро- инструментом извлекать штепсельную вилку из розетки.

ВНИМАНИЕ!

Электроинструмент следует использовать только с установленной дополнительной ручкой.

Дополнительную ручку можно повернуть в любое желаемое положение, чтобы обеспечить надежную и неутомительную работу.

■ Ослабить зажатие, поворачивая зажимной винт против часовой стрелки.

■ Повернуть дополнительную ручку в желаемое положение.
■ Поворачивая зажимной винт по часовой стрелке, зафиксировать рукоятку в желаемом положении.

Установка упора ограничения глубины

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами над электро- инструментом извлекать штепсельную вилку из розетки.

■ Зажимной винт ослабить, поворачивая против часовой стрелки.
■ Вставить упор ограничения глубины.
■ Установить упор ограничения глубины на необходимую глубину сверления.
■ Зажимной винт затянуть поворотом по часовой стрелке.

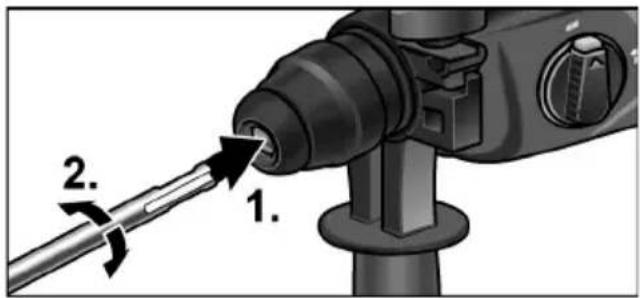

Установка инструментов с хвостовиком системы SDS

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами над электро- инструментом извлекать штепсельную вилку из розетки.

ВНИМАНИЕ!

Используемые рабочие инструменты могут нагреваться.

Использовать защитные перчатки!

ПРИМЕЧАНИЕ!

Используемые инструменты должны быть снабжены хвостовиком системы SDS. Для инструментов без хвостовика системы SDS (напр., сверло по дереву) необходимо использовать трехкулачковый сверлильный патрон.

■ Проверить пылезащитный колпачок.
– Почистить загрязненный колпачок.
– Поручить замену неисправного пылезащитного колпачка.
■ Вставить рабочий инструмент (1.) и повернуть (2.) до его фиксации.

■ Проверить фиксацию, потянув за рабочий инструмент.

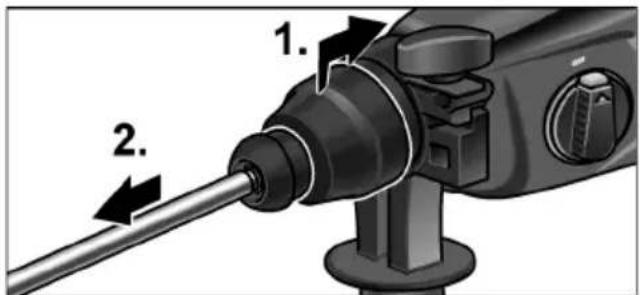

Извлечение инструментов

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами над электроинструментом извлекать штепсельную вилку из розетки.

ВНИМАНИЕ!

Используемые рабочие инструменты могут нагреваться. Использовать защитные перчатки!

■ Отвести фиксирующую муфту назад (1.).
Извлечь рабочий инструмент (2.).

Установка режима работы

ВНИМАНИЕ!

Режим работы можно переключать только после остановки электроинструмента.

■ Нажать на деблокирующую кнопку.
■ Установить с помощью поворотной кнопки желаемый режим работы:

Сверление

Сверление с ударом

ПРИМЕЧАНИЕ!

В положениях (верление) и (сверление с ударом) деблокирующая кнопка должна заметно блокировать (выскакивать).

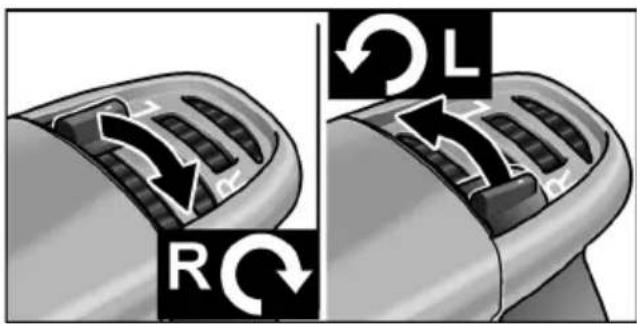

Установка направления вращения

ВНИМАНИЕ!

Режим работы можно переключать только после остановки электроинструмента.

■ Установить переключатель выбора направления вращения в необходимое положение:

• L против часовой стрелки
  – R по часовой стрелке

Включение электроинструмента Без фиксации:

Нажать выключатель и удерживать. Выключатель электроинструмента позволяет медленно повышать число оборотов или ударов до максимального значения.

Выключение прибора:

■ Отпустить выключатель.

С фиксацией:

ПРЕДУПРЕЖДЕНИЕ!

После перебоя в подаче электроэнергии включенный электроинструмент снова запускается. Немедленно выключить электроинструмент!

■ Нажать на выключатель и удерживать (1.).
■ Нажать на стопорную кнопку, чтобы заарретировать выключатель (2.).

Выключение прибора:

■ Нажать на выключатель и отпустить.

Указания по работе

Сверление/Сверление с ударом

1. Установить поворотную кнопку для режима работы на символ (сверление) или тверление с ударом). Следить за фиксацией!
2. Вставить сверло.
3. Установить дополнительную ручку в желаемое положение.
4. Вставить штепсельную вилку в розетку.
5. Взять электроинструмент обеими руками и занять рабочее положение.
6. Приставить сверло к поверхности и включить электроинструмент.
7. Осторожно продвигать электро- инструмент вперед.
8. После завершения сверления выключить электроинструмент.
9. Извлечь штепсельную вилку из розетки.

Прочие указания

– Применение «острых» рабочих инструментов повышает производительность работы и срок службы электроинструмента.
– После работы почистить электро- инструмент и, уложив в чемодан для транспортировки, разместить на хранения в сухом месте.

Техобслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед любыми работами над электро- инструментом извлекать вилку из розетки.

Чистка

Регулярно очищать прибор и вентиляционные прорези.

Периодичность зависит от обрабатываемого материала и продолжительности использования.

Внутреннее пространство корпуса и двигатель следует регулярно продувать сухим сжатым воздухом.

Угольные щетки

Электроинструмент оснащен угольными отключающими элементами.

По достижению границы износа угольных отключающих элементов электроинструмент автоматически отключается.

i ПРИМЕЧАНИЕ!

Для замены следует использовать только оригинальные детали от изготовителя. При использовании деталей производства других фирм аннулируются гарантийные обязательства изготовителя.

Через задние входные отверстия для воздуха можно наблюдать искрение под щетками во время использования.

При сильном искрении под щетками электроприбор следует немедленно выключить.

Электроприбор следует передать в авторизованную изготовителем сервисную мастерскую.

Привод

i ПРИМЕЧАНИЕ!

В течение гарантийного строка не выкручивать винты из приводной головки. При невыполнении этого условия гарантийные обязательства изготовителя аннулируются.

Электроинструмент смазан жировой смазкой. Замена/заполнение жировой смазки должна поручаться авторизованной изготовителем сервисной мастерской.

Ремонтные работы

Ремонтные работы должны проводиться исключительно в авторизованной изготовителем сервисной мастерской.

Если соединительный провод электро- инструмента будет поврежден, он должен быть заменен на специально подготовленный соединительный провод (способ крепления X).

Этот провод можно приобрести через сервисную службу FLEX.

Запасные части и принадлежности

Прочие принадлежности, особенно рабочие инструменты, Вы сможете найти в каталогах изготовителя.

Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flex-tools.com

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Отработавшие свой срок приборы вывести из употребления путем отрезания сетевого кабеля.

Только для стран ЕС.

Не выбрасывайте электроинструменты в мусор вместе с бытовыми отходами!

Согласно Европейской Директиве 2012/19/ЕС относительно старых электрических и электронных приборов и ее реализации в национальном законодательстве, использованные электроинструменты должны собираться отдельно от прочих отходов и подвергаться экологически чистой вторичной переработке.

i ПРИМЕЧАНИЕ!

Информацию о возможных методах утилизации можно получить в специализированной торговле!

Соответствие нормам СЕ

Мы заявляем с исключительной ответственностью, что изделие, описанное в разделе «Технические данные», соответствует следующим нормам или нормативным документам:

EN 60745 в соответствии с определениями, приведенными в Директивах 2004/108/EG (до 19.04.2016 г.) 2014/30/EC (начиная 20.04.2016 г 2006/42/EG, 2011/65/EG.

Ответственная за техническую документацию компания:

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и упущенную прибыль в результате прерывания деловой деятельности, которые вызваны изделием или невозможностью использования изделия. Изготовитель и его представитель не несут ответственности за повреждения, возникшие в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.
