FHE 2-22 SDS-plus - Gręžtuvas Flex - Nemokama naudojimo instrukcija

Prekės ženklas	Flex
Modelis	FHE 2-22 SDS-plus
Produkto tipas	Smūginis grąžtas
Nominali absorbuota galia	710 W
Tuščiosios eigos greitis	0 - 1400 min⁻¹
Tuščiosios eigos smūgių skaičius	0 - 4300 min⁻¹
Maks. smūgio energija (EPTA 05/2009)	2,1 J
Įrankio laikiklis	SDS-plus
Maks. gręžimo skersmuo (betonas)	22 mm
Maks. gręžimo skersmuo (mediena)	30 mm
Maks. gręžimo skersmuo (metalas)	13 mm
Svoris (EPTA 01/2003)	2,3 kg
Darbo režimai	Gręžimas, Smūginis gręžimas
Greičio reguliavimas	Kintamas jungikliu
Sukimosi kryptis	Dešinė/Kairė (atbulinės eigos)
Papildoma rankena	Taip, reguliuojama
Gylio ribotuvas	Taip, reguliuojamas
Fiksavimo mygtukas	Taip, nuolatiniam darbui
Garso slėgio lygis	91 dB(A)
Garso galios lygis	102 dB(A)
Vibracija (gręžimas su smūgiu)	a_h = 17,95 m/s², K = 1,5 m/s²
Maitinimas iš tinklo	230 V ~ (tipinis)
Šepetėlių priežiūra	Automatinis išsijungimas pasibaigus tarnavimo laikui, keitimas tik originaliomis dalimis
Valymas	Reguliariai valyti ventiliacijos angas
Garantija	Laikytis nurodymų, kad neprarastumėte garantijos

Dažnai užduodami klausimai - FHE 2-22 SDS-plus Flex

Kaip pakeisti SDS-plus grąžtą?

Patraukite fiksavimo movą (2) atgal, išimkite panaudotą įrankį, įstatykite naują grąžtą, sukant iki užsifiksavimo, tada patraukite, kad patikrintumėte fiksaciją.

Kaip nustatyti gylio ribotuvą?

Atsukite tvirtinimo varžtą (5) sukdami prieš laikrodžio rodyklę, įstatykite gylio ribotuvą (4), nustatykite norimą gylį, tada vėl priveržkite varžtą sukdami pagal laikrodžio rodyklę.

Kaip pasirinkti gręžimo arba smūginio gręžimo režimą?

Paspauskite atblokavimo mygtuką (7) ir pasukite režimo selektorių (6) ant gręžimo arba smūginio gręžimo simbolio. Atleiskite mygtuką; jis turi iškilti, patvirtindamas fiksaciją.

Ką daryti, jei elektrinis įrankis prie šepetėlių sukuria daug kibirkščių?

Nedelsiant išjunkite įrankį ir perduokite jį įgaliotam techninės priežiūros centrui. Anglies šepetėliai turi automatinį išjungiklį pasibaigus tarnavimo laikui. Keiskite juos tik originaliomis FLEX dalimis.

Ar galiu gręžti medieną ar metalą šiuo grąžtu?

Taip, jis gali gręžti medieną iki 30 mm ir metalą iki 13 mm. Naudokite SDS-plus kotu grąžtus arba trijų nasrų griebtuvą grąžtams be SDS koto.

Kaip valyti ir prižiūrėti grąžtą?

Prieš bet kokią priežiūrą atjunkite prietaisą. Reguliariai valykite ventiliacijos angas sausu suslėgtu oru. Išvalykite korpuso vidų ir variklį. Patikrinkite apsauginį nuo dulkių dangtelį ir pakeiskite, jei jis pažeistas.

Kokios yra būtinos saugos priemonės?

Dėvėkite apsauginius akinius ir ausines. Visada naudokite papildomą rankeną. Laikykite prietaisą už izoliuotų rankenų. Prieš gręždami patikrinkite, ar nėra kabelių ar vamzdžių.

Kaip naudoti fiksavimo mygtuką nuolatiniam darbui?

Paspauskite jungiklį (9) ir laikykite jį nuspaustą, paspauskite fiksavimo mygtuką (10), kad užfiksuotumėte jungiklį įjungtoje padėtyje. Norėdami išjungti, vėl paspauskite jungiklį ir atleiskite.

Kur rasti atsargines dalis ir priedus?

Peržiūrėkite gamintojo katalogus svetainėje www.flex-tools.com arba susisiekite su FLEX techninės priežiūros tarnyba. Naudokite tik originalias dalis, kitaip prarasite garantiją.

Kaip išmesti prietaisą pasibaigus jo tarnavimo laikui?

Nukirpkite maitinimo laidą, kad jis taptų nenaudojamas. Neišmeskite jo į buitines atliekas. Pagal WEEE direktyvą (2012/19/EB) atiduokite jį į surinkimo punktą perdirbimui.

NAUDOJIMO INSTRUKCIJA FHE 2-22 SDS-plus Flex

Naudojami simboliai ..... 141
Techniniai duomenys 141
Bendras jrankio vaizdas 142
Jūsų saugumui 143
Triukšmas ir vibracija 144
Nurodymai dirbant 145
Techninis aptarnavimas ir priežiūra .. 145
Nurodymai utilizuoti ..... 147
(€-Atitikimo deklaracija ..... 148
Atsakomybės pašalinimas ..... 148

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS!

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Nuoroda dėl seno įrankio utilizavimo (žr. psl. 148)!

Techniniai duomenys

Perforatorius FHE 2-22		SDS-plus
Vardinė naudojamoji galia	W 710
Tuščiosios eigos apsukų skaičius	min ^-1	0–1400
Tuščiosios eigos smūgių skaičius	min ^-1	0–4300
Maks. smūgio energija (pagal „EPTA-procedure 05/2009“)	J	2,1
Priedo jungtis SDS-plus
Maks. gręžiamos skylės skersmuo– betone– medis– metalui	mm mm mm	22 30 13
Svoris pagal „EPTA-procedure 01/2003“	kg 2,3

Bendras jrankio vaizdas

1 Apsauginis gaubtas nuo dulkių

2 Fiksavimo įvorė

3 Papildoma rankena

4 Gylio ribotuvas

5 Veržiamasis varžtas

6 Rankenėlė darbo režimui nustatyti

7 Atsklendimo mygtukas

8 Sukimosi krypties parinkimo svirtis (sukimasis i dešinę pusę/sukimasis i kairę pusę)

9 Jungiklis Skirtas jungti ir išjungti įrankį, o taip pat naudojamas pasiekti maksimalų sūkių/smūgių skaičių.

10 Fiksavimo mygtukas

11 Rankena

12 Tinklo kabelj

13 |rankio skydelis *

* nematoma

Jūsų saugumui

!SPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

– šios instrukcijos,

- „Bendruju saugos taisykliu“, esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),

– naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik

- pagal paskirti,

- saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Perforatorius FHE 2-22 SDS-plus yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,

– gręžti su kalimu mūrą ir betoną mūrvinėms ir inkarams tvirtinti ir kiaurąsias skyles,

– medžiui ir metalui gręžti,

– naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.

Saugos nurodymai darbui su perforatoriumi

■ Naudokite klausos apsaugą! Dėl triukšmo poveikio galite prarasti klausą.

■ Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Jei nesuvaldysite įrankio, galite susižeisti.

- Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.

Kiti saugos nurodymai

■ Pasléptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Kontaktas su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.

Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.

■ įtvirtinkite gaminį. Spaustuvuose įtvirtintas gaminys yra laikomas tvirčiau nei ranka.

■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuką, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų.

■ Naudokite tik įrankius su „SDS-plus“ priedo jungtimi. Patikrinkite, ar įrankis tinkamai užsifiksavo, jį truktelėdami.

■ Tuojau pat paveskite pakeisti apgadintą apsauginį gaubtą nuo dulkių. Apsauginis gaubtas nuo dulkių saugo, kad i priedo jungti nepatektų dulkių.

Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Sių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas.

– Pasirūpinkite geru darbo vietos vėdinimu!
- Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
- Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Norėdami pažymėti elektrini įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

– triukšmo slėgio lygis: 91 dB(A);
– Triukšmo galios lygis: 102 dB(A);
- Paklaida: K = 3 dB.

Suminis vibraciju lygis:

- grężiant su kalimu:

• Bendru atveju skleidžiamas dydis: a _h = 17,95 m/s ^2
  – Paklaida: K = 1,5 m/s ^2

DÉMESIO!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS!

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar patiektas komplektas yra pilnas ir ar nepažeistas transportuojant.

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

ATSARGIA!!

Elektrini įrankį naudokite tik su sumontuota papildoma rankena.

Papildomą rankeną galima nustatyti i norimą padėtį, kad būtų užtikrinamas saugus ir nevarginantis darbas.

■ Atpalaiduokite įtvirtinimą, sukdami veržiamajį varžtą prieš laikrodžio rodyklę.

■ Papildoma rankeną pasukite i norimą padėti.
■ Sukdami veržiamaji varžtą laikrodžio rodyklės kryptimi užfiksuokite rankeną pageidaujamoje padėtyje.

Gylio ribotuvo montavimas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

■ Atpalaiduokite veržiamajj varžtą, sukdami jj prieš laikrodžio rodyklę.
■ lkiškite gylio ribotuvą.
■ Gylio ribotuvą nustatykite reikiamam grężimo gyliui.
■ Priveržkite veržiamajį varžtą laikrodžio rodyklės kryptimi.

Irankių su SDS kotu įstatymas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

NURODYMAS!

Naudojami įrankiai turi būti su SDS kotu. įrankiams be SDS koto (pvz., medžio gražtams) reikia naudoti trijų kumštelių gražto griebtuvą.

■ Patikrinkite apsauginį gaubtą nuo dulkių.
– lšvalykite užterštą gaubtą.
– Paveskite pakeisti sugedusi apsaugini gaubta nuo dulkiu.

■ |statykite atsargini įrankį (1.) ir sukite (2.), kol jis užsifiksuos.

■ Ar gerai užsifiksavo, patikrinkite traukdami darbinį įrankį.

lrankių išėmimas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

■ Fiksavimo įvore patraukite atgal (1.).
■ Išimkite darbini įrankį (2.).

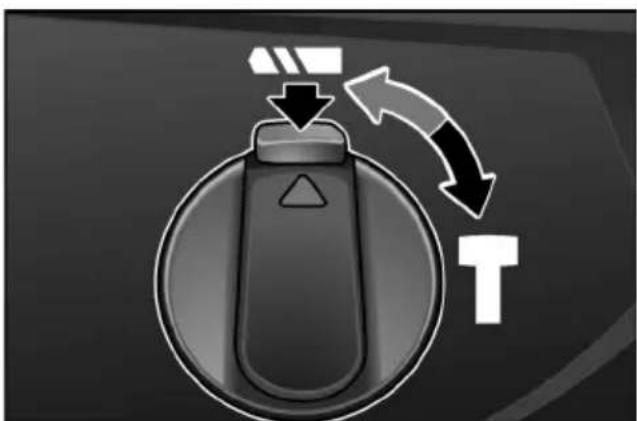

Darbo režimo nustatymas

ATSARGIA!!

Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.

■ Paspauskite atlaisvinamaji mygtuką.

■ Rankenėlę nustatykite ties norimu darbo režimu:

Grężimas

Gręžimas su kalimu

NURODYMAS!

Padėtyse (Gręžimas) ir (Gręžimas su kalimu) atsklendimo mygtukas privalo būti akivaizdžiai blokuotas (iššokęs).

Sukimosi krypties nustatymas

ATSARGIA!!

Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.

■ Reverso jungiklj nustatykite i reikiamą padėti:

– L prieš laikrodžio rodyklę
– R pagal laikrodžio rodyklę

lrankio jjungimas

Nefiksuojant jungiklio:

■ Jungiklj paspauskite ir laikykite paspaustą.

Elektrinio įrankio jungikliu galima pamažu didinti sūkių arba smūgių skaičių iki maksimalios vertės.

Išjunkite prietaisą:

■ Jungiklj atleiskite.

Po maitinimo nutrūkimo, ijungtas elektrinis įrankis vėl pradeda veikti. Nedelsdami išjunkite elektrini įranki!

■ Paspauskite jungikli ir laikykite jì nuspaudę (1.).
■ Nuspauskite fiksavimo mygtuką, kad užfiksuotumėte jungiklio padėti (2.).
Išjunkite prietaisą:

■ Jungiklj nuspauskite ir atleiskite.

Patarimai dirbant

Gręžimas/gręžimas su kalimu

1. Darbo režimo rankenėlę nustatykite
   ¡ padèti (Orežimas) arba
   (Gręžimas su kalimu). Atkreipkite dėmesį i blokavimą!
2. |statykite gražta.
3. Papildomą rankeną nustatykite i norimą padėti.
4. ljunkite tinklo kabelio kištuką.
5. Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
6. Pridėkite gražtą ir jjunkite elektrinį įrankį.
7. Elektrinj jrankj atsargiai spauskite pirmyn.
8. Baigę gręžti, įrankį išjunkite.
9. Ištraukite kištuką iš tinklo lizdo.

Kiti nurodymai

– Naudojant “aštrius” darbinius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė.
– Po darbo elektrini įrankį išvalykite ir laikykite transportavimo lagaminėlyje sausoje vietoje.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.

Angliniai šepetėliai

Elektriniame įrankyje yra savaime atsijungiantys angliniai šepetėliai.

Susidėvėjus angliniams šepetėliams iki leistinos ribos, įtaisas automatiškai atjungiamas.

NURODYMAS!

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Jei angliniai šepetėliai labai kibirkščiuoja, nedelsiant išjunkite elektrinį įrankį.

Elektrini įrankį pristatykite į įgaliotas serviso dirbtuves.

Pavara

NURODYMAS!

Neatsukinékite pavaros galvutès sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Elektrinis įrankis turi tepimą tepalu. Pakeisti/papildyti tepalą leiskite gamintojo įgaliotoms serviso dirbtuvėms.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

Jeigu elektrinio įrankio maitinimo laidas yra pažeistas, jį reikia pakeisti specialiu maitinimo laidu (X prijungimo būdas). Jį galima gauti FLEX klientų aptarnavimo skyriuje.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/EB dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS!

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje

„Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų

2004/108/EB (iki 19.04.2016),

2014/30/ES (nuo 20.04.2016), 2006/42/EB, 2011/65/EB apibréžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirtį arba kartu su kitų gamintojų produktais.

Saturs

Izmantotie simboli 149
