CHE 2-28 SDS-plus - Gręžtuvas Flex - Nemokama naudojimo instrukcija

Produkto tipas	Perforatorius ir kaltuvas
Prekės ženklas	Flex
Modelis	CHE 2-28 SDS-plus
Vardinė įėjimo galia	800 W
Tuščiosios eigos greitis	0–1300 min⁻¹
Tuščiosios eigos smūgių skaičius	0–4000 min⁻¹
Maksimali vieno smūgio energija (EPTA 05/2009)	2,7 J
Įrankio laikiklis	SDS-plus
Maksimalus gręžimo skersmuo - Betonas	28 mm
Maksimalus gręžimo skersmuo - Mūras	30 mm
Maksimalus gręžimo skersmuo - Medis	38 mm
Maksimalus gręžimo skersmuo - Metalas	13 mm
Svoris (pagal EPTA 01/2003)	2,65 kg
Maitinimas	Tinklas 230 V ~ 50 Hz
Garso slėgio lygis	91 dB(A)
Garso galios lygis	102 dB(A)
Vibracijos - Gręžimas	14,30 m/s² (K=1,5 m/s²)
Vibracijos - Kaltavimas	14,50 m/s² (K=1,5 m/s²)
Darbo režimai	Gręžimas, perforatorius, kaltu reguliavimas, kaltuvas
Sukimosi kryptis	Atbulinė (dešinėn/kairėn)
Papildoma rankena	Taip, pasukama
Gylio ribotuvas	Taip, reguliuojamas
Priežiūra	Reguliarus valymas, anglies šepetėlių keitimas, tepimas riebalais
Sauga	Rekomenduojama dėvėti akinius, šalmą, kvėpavimo takų apsaugą

Dažnai užduodami klausimai - CHE 2-28 SDS-plus Flex

Kokius įrankius galiu naudoti su Flex CHE 2-28 SDS-plus?

Galite naudoti SDS-plus koto grąžtus ir kaltus. Įrankiams be SDS koto (pvz., medžio grąžtams) reikia naudoti tinkamą trijų žnyplių griebtuvą.

Kaip sureguliuoti gylio ribotuvą?

Paspauskite fiksavimo svirtį, esančią papildomos rankenos viršuje, įkiškite gylio ribotuvą, nustatykite jį į norimą gylį, tada atleiskite svirtį.

Kaip pakeisti darbo režimą?

Paspauskite atblokavimo mygtuką, tada pasukite darbo režimo selektorių į norimą padėtį: gręžimas, perforatorius, kaltu reguliavimas arba kaltuvas. Įsitikinkite, kad įrankis yra sustojęs.

Kaip sureguliuoti kalto padėtį?

Paspauskite atblokavimo mygtuką ir nustatykite selektorių į kalto reguliavimo simbolį. Pasukite kaltą norimu kampu, tada perjunkite selektorių į kaltuvo padėtį ir patikrinkite fiksaciją.

Ką daryti, jei elektrinis įrankis nebeįsijungia?

Pirmiausia patikrinkite maitinimą ir laidą. Jei problema išlieka, anglies šepetėliai galbūt susidėvėję. Įrankis išsijungia automatiškai pasibaigus šepetėlių tarnavimo laikui. Keiskite juos tik originaliomis Flex dalimis.

Kaip prižiūrėti perforatorių?

Reguliariai valykite prietaisą ir ventiliacijos angas sausu suslėgtu oru. Tepimą riebalais turi atlikti įgaliotas servisas. Neatsukite pavarų dėžės varžtų per garantinį laikotarpį.

Kokių saugos priemonių reikia imtis?

Dėvėkite triukšmo slopinimo šalmą, apsauginius akinius ir kvėpavimo takų apsaugą. Naudokite papildomą rankeną. Prieš bet kokius reguliavimus atjunkite įrankį. Niekada negręžkite neaptikę paslėptų kabelių ir vamzdžių.

Ar galiu naudoti Flex CHE 2-28 SDS-plus kaltavimui?

Taip. Įstatykite kaltą, nustatykite selektorių į kaltuvo padėtį ir švelniai stumkite įrankį, kad išvengtumėte šoktelėjimų. Taip pat galite reguliuoti kalto kampą.

Koks maksimalus gręžimo skersmuo betone?

Maksimalus gręžimo skersmuo betone yra 28 mm. Mūrui su vainikiniu grąžtu – 30 mm, medžiui – 38 mm, o metalui – 13 mm.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi krypties keitimo svirtį, esančią virš jungiklio. Stumkite ją aukštyn prieš laikrodžio rodyklę, žemyn pagal laikrodžio rodyklę. Keiskite kryptį tik tada, kai įrankis sustojęs.

NAUDOJIMO INSTRUKCIJA CHE 2-28 SDS-plus Flex

Naudojami simboliai 158

Techniniai duomenys 158

Bendras jrankio vaizdas 159

Jūsų saugumui 160

Triukšmas ir vibracija ..... 161

Nurodymai dirbant 162

Techninis aptarnavimas ir priežiūra . . . 165

Nurodymai utilizuoti 166

(€-Atitikimo deklaracija 166

Atsakomybės pašalinimas ..... 166

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS!

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaity-kite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Naudokite lengvas kvépavimo organų apsaugos priemones!

Nuoroda dėl seno įrankio utilizavimo (žr. psl. Nurodymai utilizuoti)!

Techniniai duomenys

Perforatorius ir kaltinis gręžtuvas		CHE 2-28 SDS-plus
Vardinė naudojamoji galia	W 800
Tuščiosios eigos apsukų skaičius	min ^-1	0–1300
Tuščiosios eigos smūgių skaičius	min ^-1	0–4000
Maks. smūgio energija (pagal „EPTA-procedure 05/2009“)	J	2,7
Tepimas Tepalas
Priedo jungtis SDS-plus
Maks. gręžiamos skylės skersmuo– betone– mūre (kietmetalio (HM) gręžimo karūna)– m e d i s– metalui	mm mm mm mm	28683013
Svoris pagal „EPTA-procedure 01/2003“	kg 2,65

Bendras jrankio vaizdas

1 Apsauginis gaubtas nuo dulkių
2 Fiksavimo įvorė
3 Papildoma rankena
4 Gylio ribotuvo fiksavimo svirtis
5 Gylio ribotuvas
6 Rankenėlė darbo režimui nustatyti
7 Atsklendimo mygtukas
8 Sukimosi krypties parinkimo svirtis (sukimasis i dešinę pusę/sukimasis i kairę pusę)
9 Jungiklis

Skirtas jungti ir išjungti įrankį, o taip pat naudojamas pasiekti maksimalų sūkių/smūgių skaičių.

10 Fiksavimo mygtukas

11 Rankena
12 Tinklo kabelj
13 |rankio skydelis *

* nematoma

Jūsų saugumui

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

– šios instrukcijos,

- „Bendruju saugos taisykliu“, esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),

- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudo-jamas tik

- pagal paskirti,

- saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirtj

Perforatorius ir kaltinis gręžtuvas CHE 2-28 SDS-plus yra skirtas

– profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,

– gręžti su kalimu mūrą ir betoną mūrvinėms ir inkarams tvirtinti ir kiaurąsias skyles,

– nesunkiems griovimo darbams, šalinant tinką ir plyteles,

– naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.

Saugos nurodymai darbui su perforatoriumi

■ Naudokite klausos apsaugą! Dėl triukšmo poveikio galite prarasti klausą.
■ Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Jei nesuvaldysite jrankio, galite susižeisti.
■ Prietaisą laikykite tik už izoliuotų rankenų, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.

Kiti saugos nurodymai

■ Pasléptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Kontaktas su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.
Dirbdami elektrini įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
■ [tvirtinkite gaminj. Spaustuvuose jtvirtintas gaminys yra laikomas tvirčiau nei ranka.
■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuką, jei kabelis pažeidžiamas darbo metu.

Pažeistas kabelis padidina elektros smūgio pavojų.

■ Naudokite tik įrankius su „SDS-plus“ priedo jungtimi. Patikrinkite, ar įrankis tinkamai užsifiksavo, ji truktelėdami.
■ Tuojau pat paveskite pakeisti apgadintą apsauginį gaubtą nuo dulkių.

Apsauginis gaubtas nuo dulkių saugo, kad i priedo jungti nepatektų dulkių.

Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas.

– Pasirūpinkite geru darbo vietos vėdinimu!
– Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
– Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Norėdami pažymėti elektrini įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

– Triukšmo slėgio lygis: 91 dB(A);
– Triukšmo galios lygis: 102 dB(A);
- Paklaida: K = 3 dB.

Suminis vibraciju lygis:

- grężiant su kalimu:

• Bendru atveju skleidžiamas dydis: a _h = 14,30 m/s ^2
  – Paklaida: K = 1,5 m/s ^2

- kalant:

– Bendru atveju skleidžiamas dydis: a _h = 14,50 m/s ^2
– Paklaida: K = 1,5 m/s ^2

DÉMESIO!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS!

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.

Pateiktas vibracijos lygis nurodo pagrindine elektrinio jrankio taikymo sritj.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todèl darbo metu vibracijos apkrova gali smarkiai padidèti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir priedus ir patik-rinkite, ar patiektas komplektas yra pilnas ir ar nepažeistas transportuojant.

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

ATSARGIA!!

Elektrini įrankį naudokite tik su sumontuota papildoma rankena.

Papildomą rankeną galima nustatyti i norimą padėtį, kad būtų užtikrinamas saugus ir nevarginantis darbas.

■ Atpalaiduokite įtvirtinimą, sukdami papildomą rankeną prieš laikrodžio rodyklę.

■ Papildoma rankeną pasukite i norimą padėtį.
■ Sukdami papildomą rankeną laikrodžio rodyklės kryptimi užfiksuokite rankeną pageidaujamoje padėtyje.

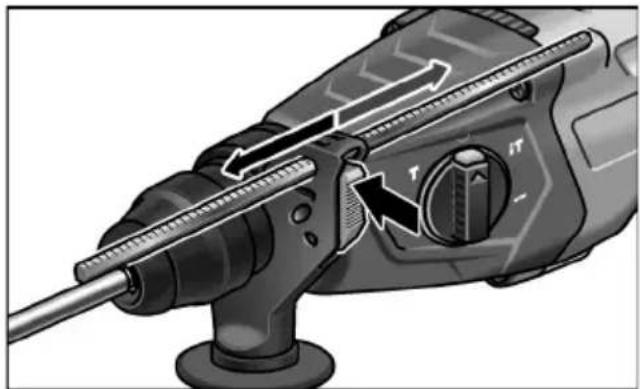

Gylio ribotuvo montavimas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

■ Paspauskite viršutinę papildomoje rankenoje esančios fiksavimo svirties dalį ir laikykite nuspaustą.
■ lkiškite gylio ribotuvą.
■ Gylio ribotuvą nustatykite reikiamam gręžimo gyliui.
■ Atleiskite fiksavimo svirti.

Irankių su SDS kotu įstatymas

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

NURODYMAS!

Naudojami įrankiai turi būti su SDS kotu. įrankiams be SDS koto (pvz., medžio gražtams) reikia naudoti trijų kumštelių gražto griebtuvą.

■ Patikrinkite apsauginį gaubtą nuo dulkių.
– Išvalykite užterštą gaubtą.
– Paveskite pakeisti sugedusi apsaugini gaubtą nuo dulkių.

■ lstatykite atsargini įrankį (1.) ir sukite (2.), kol jis užsifiksuos.

■ Ar gerai užsifiksavo, patikrinkite traukdami darbini įrankį.

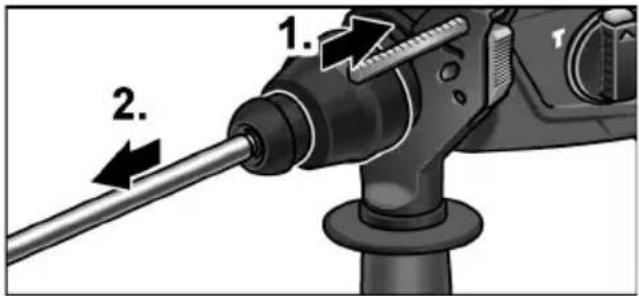

lrankių išėmimas

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

! ATSARGIA!!

Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

■ Fiksavimo įvorę patraukite atgal (1.).
■ Išimkite darbini įrankį (2.).

Darbo režimo nustatymas

ATSARGIA!!

Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.

■ Paspauskite atlaisvinamaji mygtuką.

■ Rankenėlę nustatykite ties norimu darbo režimu:

Gręžimas
IT Grężimas su kalimu
○ Kalto padėties nustatymas (žr. ten)
T Kalimas

i NURODYMAS!

• Padėtyse (Gęžimas), (Gęžimas su kalimu) ir (Kalimas) atsklendimo mygtukas privalo būti akivaizdžiai blokuotas (iššokes).
• Padėtyje (kalto padėties nustatymas) nejunkite elektrinio įrankio.

Kalto padėties nustatymas

Kaltą galima pasukti i labiausiai atliekamam darbui tinkančią padėtį.

■ Paspauskite atlaisvinamaji mygtuką ir darbo režimo rankenėlę nustatykite ties simboliu (1.).

■ Kaltą sukite tol, kol jis bus nustatytas norimu kampu (2.).
■ Paspauskite atlaisvinamaji mygtuką ir darbo režimo rankenėlę nustatykite ties simboliu T Atkreipkite dėmesį i blokavimą!

Sukimosi krypties nustatymas

ATSARGIA!!

Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.

■ Reverso jungiklj nustatykite i reikiamą padėtį:

– Viršuje: prieš laikrodžio rodyklę
– Apačioje: pagal laikrodžio rodyklę

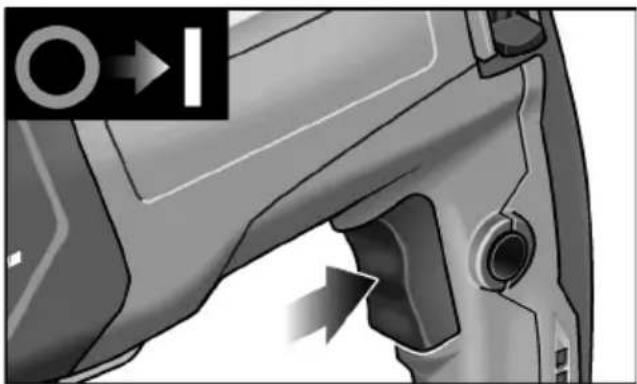

lrankio jjungimas

Nefiksuojant jungiklio:

■ Jungikli paspauskite ir laikykite paspaustą.

Elektrinio įrankio jungikliu galima pamažu didinti sūkių arba smūgių skaičių iki maksimalios vertės.

Išjunkite prietaisą:

■ Jungiklj atleiskite.

Po maitinimo nutrūkimo, ijungtas elektrinis jrankis vėl pradeda veikti.

Nedelsdami išjunkite elektrini įranki!

■ Paspauskite jungiklj ir laikykite jj nus-paudę (1.).
■ Nuspauskite fiksavimo mygtuka, kad užfiksuotumėte jungiklio padėtį (2.).

Išjunkite prietaisą:

■ Jungiklj nuspauskite ir atleiskite.

Patarimai dirbant

Gręžimas/gręžimas su kalimu

1. Darbo režimo rankenėlę nustatykite

¡ padèti (Çežimas) arba

(Gręžimas su kalimu). Atkreipkite dėmesį i blokavimą!

1. |statykite gražta.
2. Papildomą rankeną nustatykite i norimą padėtį.
3. ljunkite tinklo kabelio kištuką.
4. Elektrinį įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
5. Pridėkite gražtą ir jjunkite elektrinį įrankį.
6. Elektrini įrankį atsargiai spauskite pirmyn.
7. Baigę gręžti, įrankį išjunkite.
8. Ištraukite kištuką iš tinklo lizdo.

Kalimas

1. |statykite kaltą.
2. Darbo režimo rankenėlę nustatykite i padėti O
3. Kaltą pasukite i norimą padėtį.
4. Darbo režimo rankenėlę nustatykite i padėti Atkreipkite dėmesį i blokavimą!
5. Papildomą rankeną nustatykite i norimą padėti.
6. ljunkite tinklo kabelio kištuką.
7. Elektrinį įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
8. |rankio jjungimas.
9. Kaldami elektrinį įrankį atsargiai spauskite pirmyn, kad jis nešoktu.
10. Baigę darba, įrankį išjunkite.
11. Ištraukite kištuką iš tinklo lizdo.

Kiti nurodymai

– Naudojant “aštrius” darbinius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė.
– Po darbo elektrinį įrankį išvalykite ir laikykite transportavimo lagaminėlyje sausoje vietoje.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.

Angliniai šepetėliai

Elektriniame įrankyje yra savaime atsijungiantys angliniai šepetėliai.

Susidėvėjus angliniams šepetėliams iki leistinos ribos, įtaisas automatiškai atjungiamas.

NURODYMAS!

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Jei angliniai šepetėliai labai kibirkščiuoja, nedelsiant išjunkite elektrinį įrankį.

Elektrini įrankį pristatykite į įgaliotas serviso dirbtuves.

Pavara

NURODYMAS!

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios. Elektrinis įrankis turi tepimą tepalu. Pakeisti/papildyti tepalą leiskite gamintojo įgaliotoms serviso dirbtuvėms.

Remontas

Remontuoti atiduokite tik į gamintojo igaliotas dirbtuves.

Jeigu elektrinio įrankio maitinimo laidas yra pažeistas, jį reikia pakeisti specialiu maitinimo laidu (X prijungimo būdas). Jį galima gauti FLEX klientų aptarnavimo skyriuje.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse.

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/EB dėl senų elektros ir elektro-ninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS!

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvu

2004/108/EB (iki 19.04.2016),

2014/30/ES (nuo 20.04.2016),

2006/42/EB, 2011/65/EB apibréžtis.

Už techninę dokumentaciją atsakingas:

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirtj arba kartu su kitų gamintojų produktais.

Saturs

Izmantotie simboli 167
