CHE 2-28 SDS-plus - Borrmaskin Flex - Gratis bruksanvisning och manual

Produkttyp	Borr- och mejselhammare
Märke	Flex
Modell	CHE 2-28 SDS-plus
Nominell upptagen effekt	800 W
Tomgångsvarvtal	0–1300 min⁻¹
Tomgångsslagtal	0–4000 min⁻¹
Max slagenergi (EPTA 05/2009)	2,7 J
Verktygsfäste	SDS-plus
Max borrdiameter - Betong	28 mm
Max borrdiameter - Murverk	30 mm
Max borrdiameter - Trä	38 mm
Max borrdiameter - Metall	13 mm
Vikt (enligt EPTA 01/2003)	2,65 kg
Strömförsörjning	Nät 230 V ~ 50 Hz
Ljudtrycksnivå	91 dB(A)
Ljudeffektnivå	102 dB(A)
Vibrationer - Borrning	14,30 m/s² (K=1,5 m/s²)
Vibrationer - Mejsling	14,50 m/s² (K=1,5 m/s²)
Arbetssätt	Borrning, slagborrning, mejseljustering, mejselhammare
Rotationsriktning	Vändbar (höger/vänster)
Extra handtag	Ja, vridbar
Djupanslag	Ja, justerbar
Underhåll	Regelbunden rengöring, byte av kolborstar, fettsmörjning
Säkerhet	Användning av skyddsglasögon, hörselskydd, andningsskydd rekommenderas

Vanliga frågor - CHE 2-28 SDS-plus Flex

Vilka typer av verktyg kan jag använda med Flex CHE 2-28 SDS-plus?

Du kan använda borr och mejslar med SDS-plus-skaft. För verktyg utan SDS-skaft (t.ex. träborr) måste en lämplig trebackschuck användas.

Hur ställer jag in djupanslaget?

Tryck på spaklåset som sitter ovanpå extrahandtaget, sätt i djupanslaget, ställ in det på önskat djup och släpp sedan spaken.

Hur byter jag arbetssätt?

Tryck på låsupplösningsknappen, vrid sedan arbetslägesväljaren till önskat läge: borrning, slagborrning, mejseljustering eller mejselhammare. Se till att verktyget är avstängt.

Hur ställer jag in mejselns läge?

Tryck på låsupplösningsknappen och ställ väljaren på mejseljusteringens symbol. Vrid mejseln till önskad vinkel, ställ sedan tillbaka väljaren på läget mejselhammare och kontrollera låsningen.

Vad gör jag om elverktyget inte startar?

Kontrollera först strömförsörjningen och kabeln. Om problemet kvarstår kan kolborstarna vara slitna. Verktyget stängs automatiskt av när borstens livslängd är slut. Byt endast ut mot originaldelar från Flex.

Hur underhåller jag slagborrmaskinen?

Rengör regelbundet apparaten och ventilationsöppningarna med tryckluft. Fettsmörjning ska utföras av en auktoriserad verkstad. Skruva inte loss växellådsskruvarna under garantitiden.

Vilka säkerhetsåtgärder ska vidtas?

Använd hörselskydd, skyddsglasögon och andningsskydd. Använd extra handtaget. Koppla alltid bort verktyget före inställningar. Borra aldrig utan att detektera dolda kablar och ledningar.

Kan jag använda Flex CHE 2-28 SDS-plus för mejsling?

Ja. Sätt i mejseln, ställ väljaren på läget mejselhammare och tryck försiktigt på verktyget för att undvika hopp. Du kan också justera mejselns vinkel.

Vilken är den maximala borrdiametern i betong?

Den maximala borrdiametern i betong är 28 mm. För murverk med kronborr är det 30 mm, för trä 38 mm och för metall 13 mm.

Hur ändrar jag rotationsriktningen?

Använd vändningsspaken som sitter ovanför strömbrytaren. Tryck uppåt för motsols, nedåt för medsols. Ändra endast riktning när verktyget är avstängt.

BRUKSANVISNING CHE 2-28 SDS-plus Flex

Arbeidsmodus må kun endres när elektroverktøyet står stille.

Arbeidsmodus må kun endres när elektroverktøyet står stille.

Buller och vibration 88

Bruksanvisning 89

Underhåll och skötsel 92

Skrotningsanvisningar 92

(€-Försäkran om överensstämmelse .. 93

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Använd hörselskydd!

Använd lätt andningsskydd!

Skrotningsanvisning för den gamla maskinen (se sida Skrotningsanvisningar)!

Tekniska data

Borrhammare CHE 2-28		SDS-plus
Nom. effektförbrukning W	800
Tomgångsvarvtal	min ^-1	0–1300
Tomgångsslagtal	min ^-1	0–4000
Max enkelslagenergi (enligt "EPTA-procedure 05/2009")	J	2,7
Smörjning Fett
Verktygshållare SDS-plus
Max. borrdiameter– Betong– Murverk (HM-borrkrona)– Trä– Metall	mm mm mm mm	28683013
Vikt enligt "EPTA-Procedure 01/2003"	kg 2,65

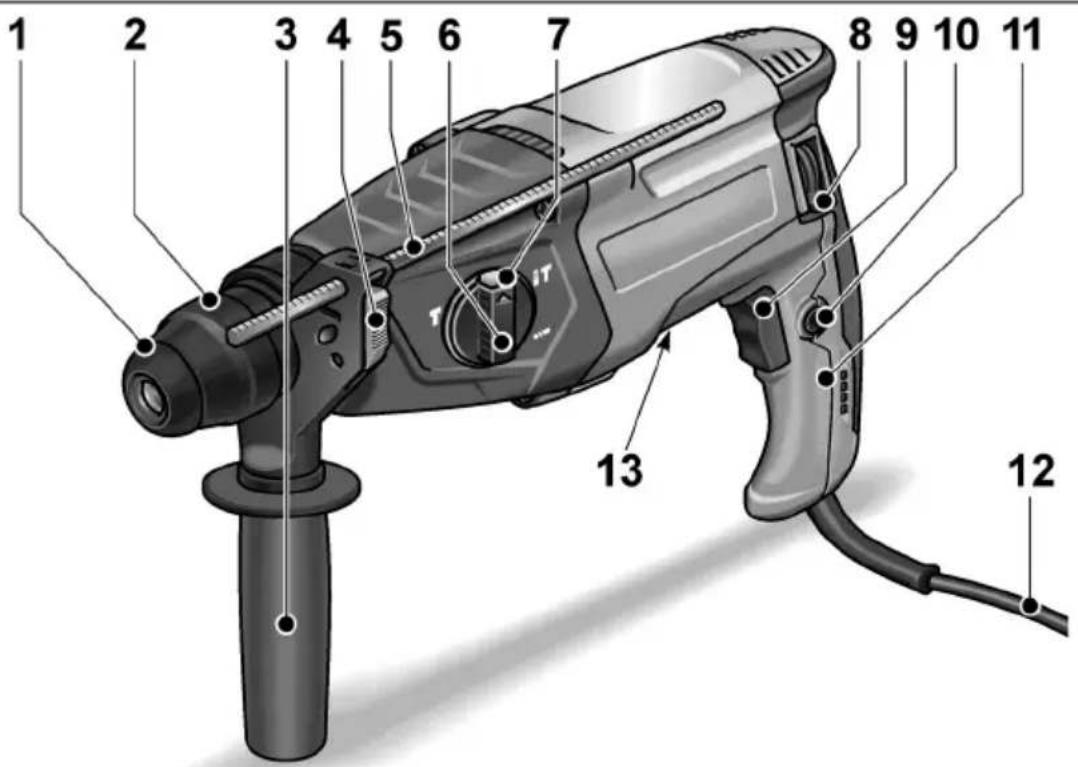

Översikt

1 Dammskydd

11 Handtag

2 L å s h y l s a

12 Nätkabel

3 Stödhandtag

13 Typskylt *

4 Knapp för djupanslag

5 Djupanslag

6 Funktionsknapp

7 Spärrknapp

8 Varvriktningsställare (höger-/vänstergång)

9 Strömställare För till- och frånslagning liksom uppstart upp till max varvtal och slagfrekvens.

10 Spärr

* ej synlig

För din säkerhet

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhets-anvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador. Förvara alla säkerhets-anvisningar och övriga anvisningar för framtida bruk.

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr. 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.
Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under bruken både för användaren eller andra resp skador på maskinen eller andra föremål. Elverktyget får endast användas
- för avsett ändamål,
- i säkerhetstekniskt felfritt tillständ.
Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Hammarborren CHE 2-28 SDS-plus är avsedd

– för yrkesmässig användning inom industri och hantverk,
– för hammarborrning i murverk och betong för dybel- och ankarinfästning och genomgångsborrning
– för lätta mejselarbeten för att avlägsna puts och kakelplattor
– för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för hammare

■ Använd hörselskydd! Buller kan leda till hörselskador.
■ Använd de medlevererade stödhandtagen. Kontrollförlust kan leda till skador.
Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Vidare säkerhetsanvisningar

Använd lämpliga detektorer för att söka dolda försörjningsledningar eller tillkalla det lokala försörjningsföretaget. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.
Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
■ Säkra arbetsstycket. Ett fastspänt arbetsstycke håll säkrare än med handen.
■ Använd inte elverktyget med skadad kabel. Vidrör ej den skadade kabeln och dra ut nätkontakten om kabeln skadades under arbetet. Defekta kablar höjer risken för elektriska stötar.
■ Använd endast verktyg med SDS-plus fäste. Kontrollera att verktyget är riktigt monterat genom att dra i det.
■ Byt genast ut skadat dammskydd. Dammskyddet förhindrar att damm tränger in i chucken.

■ Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av dammet kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.
– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Användning av en andningsskyddsmask med filterklass P2 rekommenderas.
■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).
■ Använd endast dekaler för att märka maskinen. Borra ej hål i huset.
Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå: 91 dB(A);

– Ljudeffektnivå: 102 dB(A);

– Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde:

– vid hammarborrning:

– Emissionsvärde: a _h = 14,30 m/s ^2

- Osäkerhet: K = 1,5 m/s ^2

- vid mejsling:

– Emissionsvärde: a _h = 14,50 m/s^2

– Osäkerhet: K = 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

i OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Inställning av stödhandtag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Använd inte maskinen utan stödhandtag. Stödhandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.

■ Lossa stödhandtaget genom att vrida det moturs.

■ Sväng stödhandtaget till önskat läge.
■ Fixera stödhandtaget i önskat läge genom att vrida stödhandtaget medurs.

Montering av djupanslag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

■ Håll knappen på stödhandtagets övre del intryckt.
■ För in djupanslaget.
■ Ställ in djupanslaget på önskat borrdjup.
■ Släpp knappen.

Montering av verktyg med SDS-skaft

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

OBS!

Verktyg som används måste ha SDS-skaft. För verktyg utan SDS-skaft (t ex träborrar) måste en trebackschuck användas.

■ Kontroll av dammskyddet.
- Rengör smutsigt skydd. - Byt ut defekt dammskydd.
■ Sätt i verktyg (1.) och vrid det (2.) tills det sitter fast.

■ Kontrollera låsningen genom att dra i insatsverktyget.

Verktygsdemontering

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

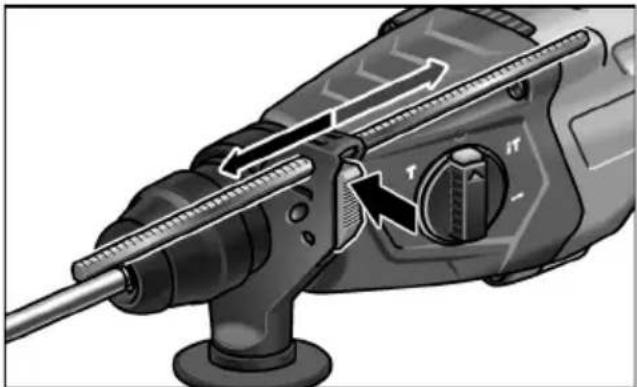

■ Dra låshylsan bakåt (1.).
■ Ta ut insatsverktyget (2.).

Funktionsinställning

VAR FÖRSIKTIG!

Funktionen får endast ändras när maskinen står stilla.

■ Tryck på spärrknappen.
■ Ställ in vridknappen på önskad arbetsfunktion:

Borning

Hammarborrning

Inställning av mejselläget (se anvisning)

Mejsling

OBS!

• I lägena (børning), iT (hammarborrning) och Tmejsling) mäste spärrknappen låsa synligt (hoppa ut).
  – Koppla inte till elverktyget i läget (inställning av mejselläget).

Inställning av mejselläget

Mejseln kan vridas till det optimala läget för respektive arbete.

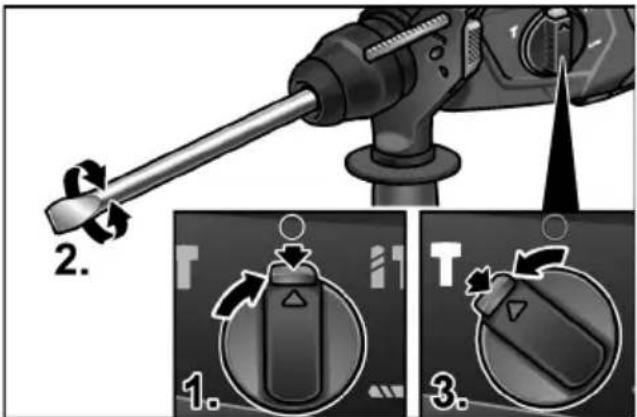

■ Tryck på spärrknappen och ställ funktionsknappen på symbolen Q1.).

■ Vrid mejseln tills den står i önskad vinkel (2.).
■ Tryck på spärrknappen och ställ funktionsknappen på symbolen T Se till att spärren är tillslagen!

Varvriktningsinställning

VAR FÖRSIKTIG!

Funktionen får endast ändras när maskinen står stilla.

■ Ställ in rotationsriktningen i önskat läge:

• Uppe: moturs
• Nere: medurs

Koppla till maskinen

Utan spärr:

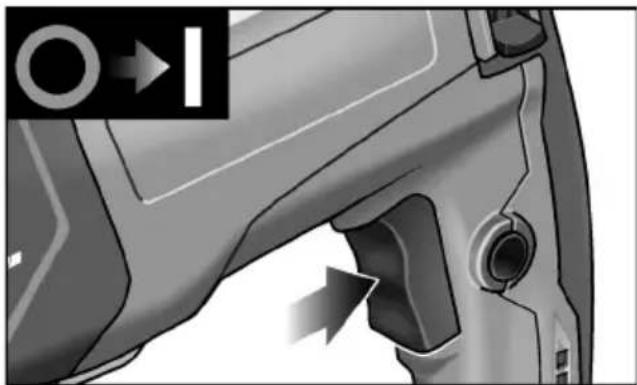

■ Håll strömställaren intryckt.

Maskinens strömställare medger en stegvis höjning av varvtalet resp slagfrekvensen upp till maxvärdet.

Maskinens frånkoppling:

■ Släpp strömställaren.

Med spärr:

WARNING!

Efter strömavbrott startar den tillkopplade maskinen automatiskt igen. Stäng genast av maskinen!

■ Håll strömställaren intryckt (1.).

■ Tryck på spärren för att arretera strömställaren (2.).

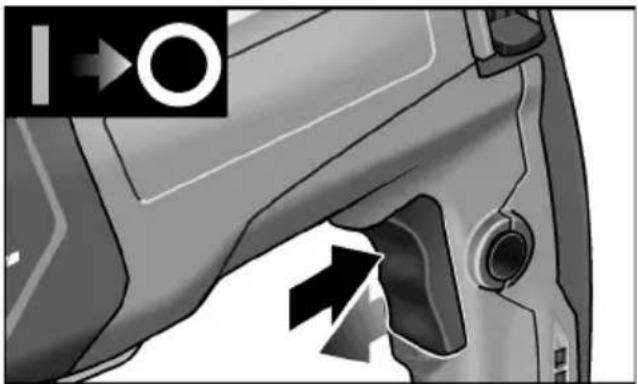

Maskinens frånkoppling:

■ Tryck på och släpp brytaren.

Arbetsanvisningar

Borrning/hammarborrning

1. Ställ funktionsknappen på symbolen

(borrning) resp på. IT (hammarborrning). Se till att spärren är tillslagen!

1. Sätt in borren.

2. Ställ stödhandtaget i önskat läge.

3. Stick in nätkontakten.

4. Grip elverktyget med båda händerna och inta arbetsställning.

5. Ställ an borren och starta maskinen.

6. Tryck maskinen försiktigt framåt.

7. Stäng av maskinen efter utförd borrning.

8. Dra ut nätkontakten.

Mejsling

1. Sätt in mejseln.

2. Ställ funktionsknappen på symbolen

3. Vrid mejseln till önskat läge.

4. Ställ funktionsknappen på symbolen Se till att spärren är tillslagen!

5. Ställ stödhandtaget i önskat läge.

6. Stick in nätkontakten.

7. Grip elverktyget med båda händerna och inta arbetsställning.

8. Koppla till maskinen.

9. Tryck maskinen försiktigt framåt vid mejsling så, att den inte hoppar.

10. Stäng av maskinen när arbetet är färdigt.

11. Dra ut nätkontakten.

Övrigt

• Användning av "vassa" insatsverktyg höjer effektiviteten och elverktygets livslängd.
  – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

Rengör maskin och ventilationsspringor regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.

Blås regelbundet igenom husets insida med motor med torr tryckluft.

Kolborstar

Elverktyget är utrustat med frånkopplingskol.

När fränkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS!

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Maskinen är fettsmord. Låt en av tillverkaren auktoriserad kundtjänst byta resp fylla på fett.

Reparation

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Om elverktygets anslutningskabel är defekt måste den bytas ut mot en specialkabel (beroende på typ). Denna kan erhållas hos FLEX kundtjänst.

Reservdelar och tillbehör

För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet

2012/19/EG om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

CE-Försäkran om överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 60745 enligt kraven i direktiven

2004/108/EG (t.o.m. 19.04.2016),

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
