CHE 2-28 SDS-plus - Vŕtačka Flex - Bezplatný návod na obsluhu

Typ produktu	Príklepová vŕtačka a sekáč
Značka	Flex
Model	CHE 2-28 SDS-plus
Menovitý príkon	800 W
Otáčky naprázdno	0–1300 min⁻¹
Počet úderov naprázdno	0–4000 min⁻¹
Max. energia úderu (EPTA 05/2009)	2,7 J
Uchytenie nástroja	SDS-plus
Max. priemer vŕtania - Betón	28 mm
Max. priemer vŕtania - Murivo	30 mm
Max. priemer vŕtania - Drevo	38 mm
Max. priemer vŕtania - Kov	13 mm
Hmotnosť (podľa EPTA 01/2003)	2,65 kg
Napájanie	Sieť 230 V ~ 50 Hz
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrácie - Vŕtanie	14,30 m/s² (K=1,5 m/s²)
Vibrácie - Sekanie	14,50 m/s² (K=1,5 m/s²)
Pracovné režimy	Vŕtanie, príklepové vŕtanie, nastavenie sekáča, kladivové sekanie
Smer otáčania	Obojsmerný (doprava/doľava)
Prídavná rukoväť	Áno, otočná
Hĺbkový doraz	Áno, nastaviteľný
Údržba	Pravidelné čistenie, výmena uhlíkových kief, mazanie tukom
Bezpečnosť	Odporúča sa nosenie okuliarov, prilby, ochrany dýchania

Často kladené otázky - CHE 2-28 SDS-plus Flex

Aké typy nástrojov môžem použiť s Flex CHE 2-28 SDS-plus?

Môžete použiť vrtáky a sekáče s SDS-plus stopkou. Pre nástroje bez SDS stopky (napr. vrtáky do dreva) je potrebné použiť adaptér s trojčelisťovým skľučovadlom.

Ako nastaviť hĺbkový doraz?

Stlačte páku upevnenia umiestnenú na hornej časti prídavnej rukoväte, vložte hĺbkový doraz, nastavte ho na požadovanú hĺbku a potom uvoľnite páku.

Ako zmeniť pracovný režim?

Stlačte tlačidlo odomknutia, potom otočte volič pracovného režimu do požadovanej polohy: vŕtanie, príklepové vŕtanie, nastavenie sekáča alebo kladivové sekanie. Uistite sa, že je nástroj vypnutý.

Ako nastaviť polohu sekáča?

Stlačte tlačidlo odomknutia a nastavte volič na symbol nastavenia sekáča. Otočte sekáč do požadovaného uhla, potom prepnite volič späť do polohy kladivové sekanie a skontrolujte zaistenie.

Čo robiť, ak sa elektrické náradie nespustí?

Najprv skontrolujte napájanie a kábel. Ak problém pretrváva, uhlíkové kefy sú pravdepodobne opotrebované. Náradie sa automaticky vypne na konci životnosti kief. Vymeňte ich len za originálne diely Flex.

Ako udržiavať príklepovú vŕtačku?

Pravidelne čistite prístroj a vetracie otvory suchým stlačeným vzduchom. Mazanie tukom musí vykonať autorizovaný servis. Počas záruky neskrutkujte skrutky prevodovky.

Aké bezpečnostné opatrenia treba dodržiavať?

Noste chrániče sluchu, ochranné okuliare a ochranu dýchania. Používajte prídavnú rukoväť. Pred akýmkoľvek nastavovaním odpojte náradie. Nikdy nevŕtajte bez detekcie skrytých káblov a vedení.

Môžem použiť Flex CHE 2-28 SDS-plus na sekanie?

Áno. Umiestnite sekáč, nastavte volič do polohy kladivové sekanie a jemne tlačte nástroj, aby ste predišli skokom. Môžete tiež nastaviť uhol sekáča.

Aký je maximálny priemer vŕtania do betónu?

Maximálny priemer vŕtania do betónu je 28 mm. Pre murivo s korunkou je to 30 mm, pre drevo 38 mm a pre kov 13 mm.

Ako zmeniť smer otáčania?

Použite páku na zmenu smeru umiestnenú nad spínačom. Posuňte ju nahor pre proti smeru hodinových ručičiek, nadol pre smer hodinových ručičiek. Smer meňte len vtedy, keď je nástroj zastavený.

NÁVOD NA OBSLUHU CHE 2-28 SDS-plus Flex

– Hladina akustického tlaku: 91 dB(A);

■ Vyndejte vložný nástroj (2.).

Na prvý pohl'ad ..... 141

Vylúčenie zodpovednosti ..... 148

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana Pokyny pre likvidáciu)!

Technické údaje

Vítacie a sekacie kladivo CHE 2-28SDS-plus
Menovitý príkon W 800
Otáčky naprázdno	min^-1	0–1300
Počet úderov naprázdno	min^-1	0–4000
Max. energia jednotlivého úderu (podl’a „EPTA-Procedure 05/2009”)	J	2,7
Mazanie		mazací tuk
Uchytenie nástroja SDS-plus
Max. priemer vítania– B et ó n– Murivo (vítacia korunka z tvrdokovu)– D re v o– Kov	mmmmmmmm	28683013
Hmotnosť podl’a „EPTA procedúry 01/2003”	kg 2,65

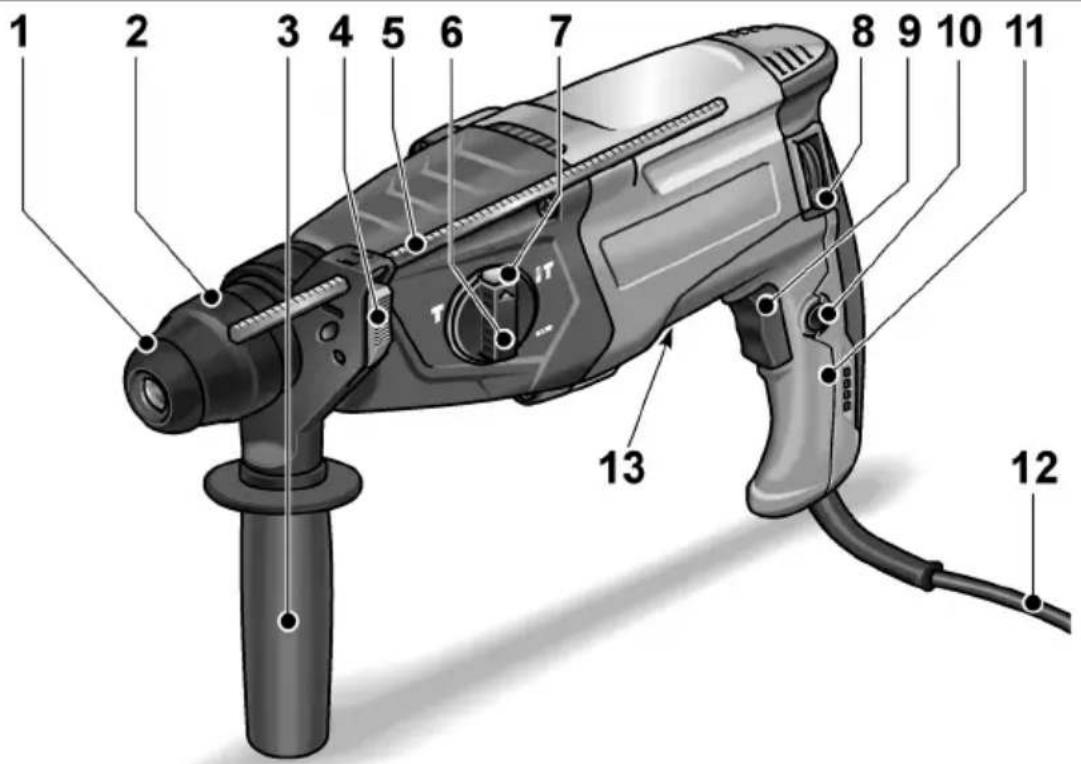

Na prvý pohl'ad

1 Ochranný protiprachový kryt
2 Blokovacie puzdro
3 Prídavná rukovät'
4 Upínacia páka pre híbkový doraz
5 Híbkový doraz
6 Otočný gombík pre pracovný režim
7 Odblokovacie tlačidlo
8 Páčka pre vol'bu smeru otáčania (pravý/l'avý chod)
9 Vypínač

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky/počet úderov.

10 Aretačné tlačidlo

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie. Pred použitím elektrického náradia si prečítajte a potom jednajte:

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

– pre stanovené použitie,

– v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Vrtacie a sekacie kladivo CHE 2-28 SDS-plus je určené

– na živnostenské nasadenie v priemysle a remeslníctve,
– na príklepové vrtanie v murive a betóne na uchytenie hmoždiniek a zakotvenia a prerážanie otvorov,
– pre l'ahké temovacie práce na odstraňovanie omietky a obkladov,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie doporučený.

■ Noste protihlukovú ochranu.
Pôsobenie hluku môže zapríčinit' stratu sluchu.
■ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly môže viest' k poraneniam.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiah-nut’ skryté elektrické vedenia alebo vlastný siet’ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

Ďalšie bezpečnostné pokyny

■ Používajte vhodné prístroje na vyhl'adávanie skrytých elektrických vedení, alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mat' za následok výbuch. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit' úraz elektrickým prúdom.

■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.

■ Zabezpečte obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spol’ahlivejšie ako Vašou rukou.

■ Používajte iba nástroje s uchytením SDS plus. Zatiahnutím za nástroj skontrolujte jeho správne zaistenie.

■ Poškodený ochranný protiprachový kryt nechajte okamžite vymenit'. Ochranný protiprachový kryt zabraňuje vniknutiu prachu do uchytenia nástroja.

■ Prach uvol'nený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byž škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie dýchacích ciest a/alebo vyvolávat' alergické reakcie.

– Postarajte sa o dobré vetranie pracoviska!
– Ak je to možné, používajte externé odsávanie prachu.
– Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.

■ Neobrábajte žiadne materiály, z których sa uvol'ňujú látky škodlivé zdraviu (napr. azbest).
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.
■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

– Hladina akustického tlaku: 91 dB(A);

Celková hodnota vibrácií:

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Návod na použitie

Pred uvedením do prevádzky

Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a prepravné poškodenia.

Prestavenie prídavnej rukoväti

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Používajte elektrické náradie len s namon- tovanou prídavnou rukovät'ou.

Aby sa zaručila bezpečná a neunavujúca práca, je možné prídavnú rukovát' natočit' do l'ubovol'nej polohy.

■ Povol'te zovretie otáčaním prídavnej rukoväte proti smeru pohybu hodinových ručičiek.

■ Natočte prídavnú rukovát' do požadovanej polohy.

■ Otáčaním prídavnej rukoväte v smere pohybu hodinových ručičiek upevnite rukovät' v požadovanej polohe.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

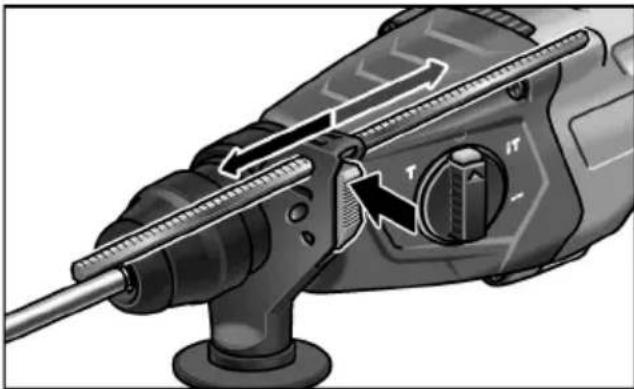

■ Stlačte upínaciu páku na prídavnej rukoväti v hornej oblasti a pevne ju držte.
■ Zastrčte híbkový doraz.
■ Nastavte híbkový doraz na potrebnú híbku vítania.
■ Uvol'nite upínaciu páku.

Vloženie nástrojov so stopkou SDS

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!

UPOZORNENIE!

■ Nasad'te pracovný nástroj (1.) a otáčajte s ním (2.), až sa zablokuje.

■ Zatiahnutím za pracovný nástroj skontrolujte zablokovanie.

Vybratie nástrojov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!

■ Tiahnite blokovacie puzdro smerom dozadu (1.).
■ Vyberte pracovný nástroj (2.).

Nastavenie pracovného režimu

POZOR!

Nastavenie polohy sekáča (pozri tam)

Sekanie

UPOZORNENIE!

– V polohách (vítanie), (prík epové vítanie) a (sekanie) musí byt' odblokovacie tlačidlo viditel'ne zablokované (vyskočené).
– V polohe (nastavenie polohy sekáča) elektrické náradie nezapínajte.

Nastavenie polohy sekáča

Sekáč je možné natočit' do niektorej polohy, optimálnej pre vykonávané práce.

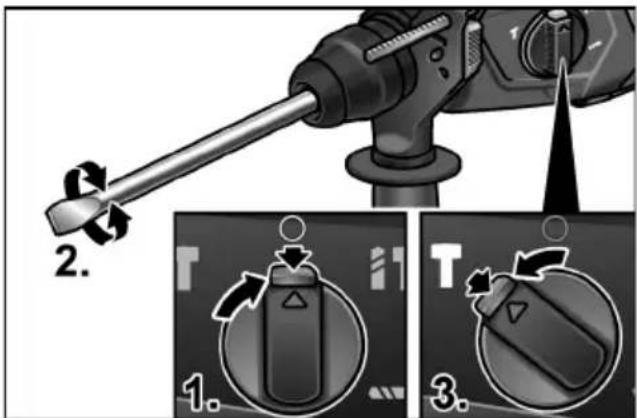

■ Stlačte odblokovacie tlačidlo a nastavte otočný gombík pre pracovný režim na symbol ①.

■ Otáčajte sekáčom, až má sekáč požadovaný uhol (2.).
■ Stlačte odblokovacie tlačidlo a nastavte otočný gombík pre pracovný režim na symbol . Dbajte na blokovanie!

Nastavenie smeru otáčania

POZOR!

Zapnutie elektrického náradia

Bez aretácie:

Vítanie/príklepové vítanie:

1. Nastavte otočný gombík pre pracovný režim na symbol (vítanie) resp. (príklepové vítanie). Dbajte na blokovanie!

2. Nasad'te vrták.

3. Nastavte prídavnú rukovät' do požadovanej polohy.

4. Zastrčte siet'ovú zástrčku.

5. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.

6. Nasad'te vrták a zapnite elektrické náradie.

7. Tlačte elektrické náradie s citom dopredu.

8. Po ukončení vrtania náradie vypnite.

9. Vytiahnite siet'ovú zástrčku.

Sekanie

1. Nasad'te sekáč.
2. Nastavte otočný gombík pre pracovný režim na symbol ○
3. Natočte sekáč do požadovanej polohy.
4. Nastavte otočný gombík pre pracovný režim na symbol T Dbajte na blokovanie!
5. Nastavte prídavnú rukovät' do požadovanej polohy.
6. Zastrčte siet'ovú zástrčku.
7. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.
8. Zapnite elektrické náradie.
9. Pri sekaní tlačte elektrické náradie s citom dopredu tak, aby neposkakovalo.
10. Po ukončení práce náradie vypnite.
11. Vytiahnite siet'ovú zástrčku.
    – Použitie „ostrých” pracovných nástrojov zvyšuje pracovný výkon a životnosť elektrického náradia.
    – Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufríku na suchom mieste.

Ostatné upozornenia

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracovávanom materiáli a dobe používania.

Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.

UPOZORNENIE!

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov.

Pri silnom opal'ovaní uhlíkov elektrické náradie okamžite vypnite.

Odovzdajte elektrické náradie do niektorej servisnej dielne, autorizovanej výrobcom.

Prevodovka

UPOZORNENIE!

Elektrické náradie má tukové mazanie. Výmenu/doplnenie mazacieho tuku nechajte vykonat' v niektorej servisnej dielni, ktorá je autorizovaná výrobcom.

Opravy

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Ak je prívodný kábel elektrického náradia poškodený, musí sa nahradiť špeciálne upraveným prívodným káblom (spôsob inštalácie X). Tento prívodný kábel možno obdržat' v zákazníckom servise FLEX.

Náhradné diely a príslušenstvo

Ďalšie príslušenstvo, najmä pracovné nástroje, si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ

Podl'a evropskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE!

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
