CHE 2-28 R SDS-plus - Vŕtačka Flex - Bezplatný návod na obsluhu

Typ produktu	Príklepová vŕtačka a sekáč
Značka	Flex
Model	CHE 2-28 R SDS-plus
Kategória	Vŕtačka
Menovitý príkon	800 W
Voľnobežné otáčky	0-1300 min⁻¹
Počet úderov naprázdno	0-4000 min⁻¹
Max. energia úderu (EPTA 05/2009)	2,7 J
Max. priemer vŕtania - Betón	28 mm
Max. priemer vŕtania - Murivo (diamantový vrták)	68 mm
Max. priemer vŕtania - Drevo	30 mm
Max. priemer vŕtania - Kov	13 mm
Hmotnosť (podľa EPTA 01/2003)	2,65 kg
Uchytenie nástroja	SDS-plus
Mazanie	Tuk
Napájanie	Sieť (230 V)
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrácie (vŕtanie s príklepom)	14,30 m/s² (K=1,5 m/s²)
Vibrácie (sekanie)	14,50 m/s² (K=1,5 m/s²)
Potrebná ochrana	Okuliare, protihluková ochrana sluchu, respirátor (P2)
Údržba	Samočinné uhlíkové kefy, pravidelné čistenie vetracích otvorov
Zhoda	CE, EN 62841, directives 2014/30/UE, 2006/42/CE, 2011/65/UE

Často kladené otázky - CHE 2-28 R SDS-plus Flex

Ako zmeniť režim práce (vŕtanie, príklep, sekanie)?

Stlačte tlačidlo odomknutia a otočte volič režimu na požadovaný symbol: Vŕtanie ( ), Príklepová vŕtačka (IT), Sekanie (T) alebo Nastavenie sekáča ( ). Režim meňte len pri vypnutom nástroji.

Ako vložiť vrták SDS-plus?

Odpojte nástroj. Vyčistite stopku vrtáka. Zasuňte vrták do SDS skľučovadla miernym otáčaním, kým nezapadne. Potiahnutím skontrolujte aretáciu. Pre vrtáky bez SDS stopky (drevo, kov) použite trojčeľusťové skľučovadlo.

Ako nastaviť hĺbkový doraz?

Odpojte nástroj. Stlačte páčku upnutia na prídavnej rukoväti. Vložte hĺbkový doraz a nastavte ho na požadovanú hĺbku. Uvoľnite páčku na zaistenie.

Aké sú maximálne priemery vŕtania?

Maximálne priemery sú: betón 28 mm, murivo (diamantový vrták) 68 mm, drevo 30 mm, kov 13 mm.

Ako obrátiť smer otáčania?

Použite páčku prepínania smeru umiestnenú nad spúšťou. Posuňte ju nahor pre otáčanie proti smeru hodinových ručičiek, nadol pre v smere hodinových ručičiek. Ovládajte ju len pri vypnutom nástroji.

Aké ochranné prostriedky mám nosiť?

Vždy noste ochranné okuliare, protihlukovú ochranu sluchu (pretože hladina hluku presahuje 85 dB) a respirátor triedy P2 pri prácach, ktoré vytvárajú prach.

Ako čistiť a udržiavať nástroj?

Pred údržbou odpojte nástroj. Pravidelne čistite vetracie otvory suchým stlačeným vzduchom. Uhlíkové kefy sa opotrebúvajú a automaticky prerušia napájanie; vymieňajte ich len za originálne diely. Mazivo prevodovky by malo byť vymenené autorizovaným servisom.

Čo robiť, ak sa nástroj náhle zastaví?

To môže znamenať, že uhlíkové kefy sú opotrebované. Nástroj je navrhnutý tak, aby sa vtedy automaticky vypol. Odovzdajte nástroj do autorizovaného servisu Flex na výmenu kief.

Môžem použiť príslušenstvo iné ako SDS-plus?

Áno, pre vrtáky do dreva alebo kovu použite trojčeľusťové skľučovadlo (nie je súčasťou dodávky). Na sekanie používajte sekáče s SDS-plus stopkou. Pozrite si katalóg Flex pre kompatibilné príslušenstvo.

Ako zlikvidovať zariadenie na konci životnosti?

Nevyhadzujte nástroj do domáceho odpadu. V súlade s európskou smernicou 2012/19/EÚ ho odovzdajte do zberného miesta na recykláciu elektronického odpadu. Predtým odrežte napájací kábel.

NÁVOD NA OBSLUHU CHE 2-28 R SDS-plus Flex

– Hladina akustického tlaku: 91 dB(A);

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana Pokyny pre likvidáciu)!

Technické údaje

Vrtacie a sekacie kladivo		CHE 2-28 R SDS-plus
Menovitý príkon W 800
Otáčky naprázdno min	-1	0–1300
Počet úderov naprázdnomin-1		0–4000
Max. energia jednotlivého úderu (podl’a „EPTA-Procedure 05/2009”)	J	2,7
Mazanie mazací tuk
Uchytenie nástroja SDS-plus
Max. priemer vrtania – Betón – Murivo (vrtacia korunka z tvrdokovu) – Drevo – Kov	mm mm mm mm	28 68 30 13
Hmotnost’ podl’a „EPTA procedúry 01/2003”	kg	2,65

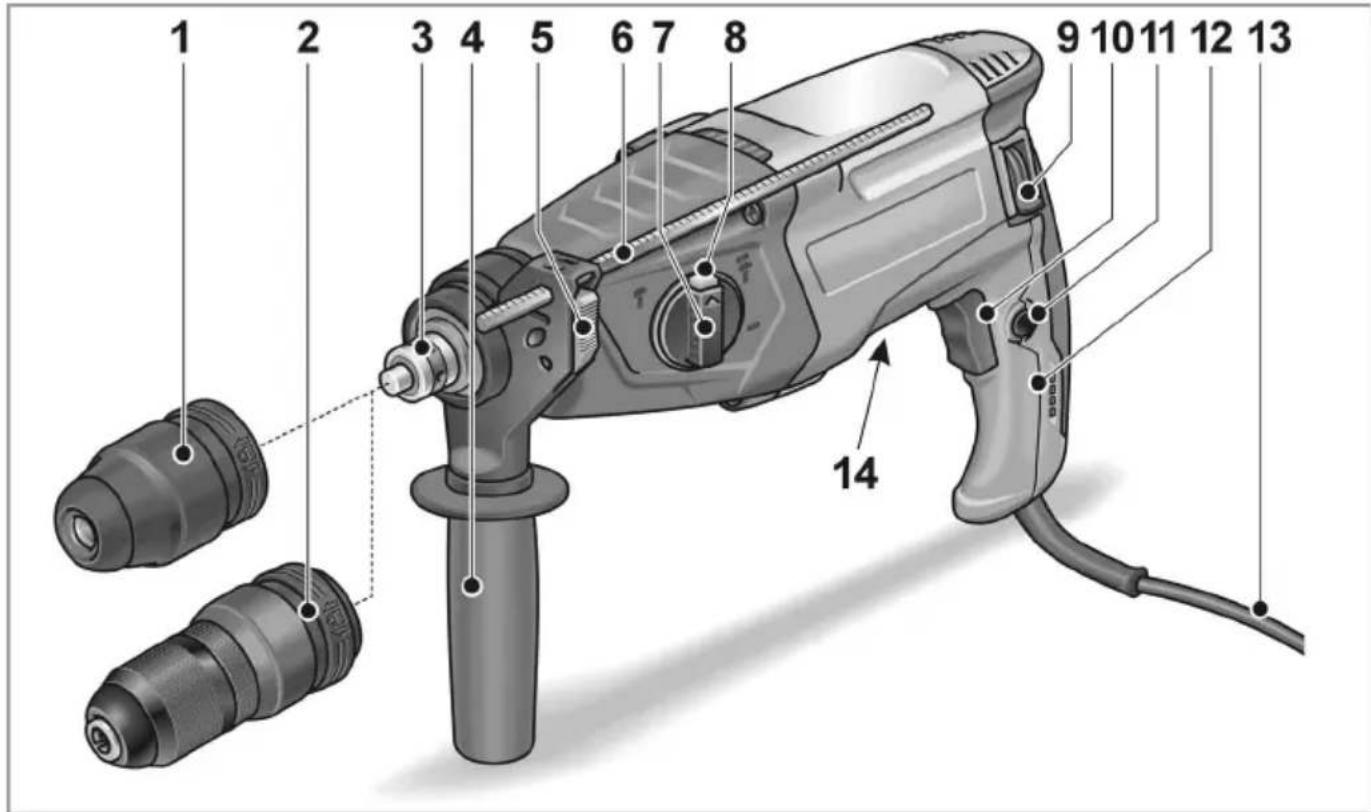

Na prvý pohl'ad

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky/počet úderov.

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie. Pred použitím elektrického náradia si prečítajte a potom jednajte:

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

- pre stanovené použitie,

- v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Vrtacie a sekacie kladivo CHE 2-28 R SDS-plus je určené

– na živnostenské nasadenie v priemysle a remeslníctve,
– na príklepové vrtanie v murive a betóne na uchytenie hmoždiniek a zakotvenia a prerážanie otvorov,
– pre l'ahké temovacie práce na odstraňovanie omietky a obkladov,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie doporučený.

■ Noste protihlukovú ochranu. Pôsobenie hluku môže zapríčinit' stratu sluchu.
■ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly môže viest' k poraneniam.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiah-nut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

Vždy začínajte vřtat' pri nižšej rýchlosti a tak, aby bol hrot vrtáka v kontakte s obrobkom. Vrták, ktorý sa voľne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnút', čo môže viest' k zraneniu osôb.

■ Tlak vyvíjajte len v priamom smere s vrtákom a nadmerne netlačte. Vrtáky sa môžu ohýbat', spôsobit' zlomenie alebo stratu kontroly a viest' k zraneniu osôb.

Ďalšie bezpečnostné pokyny

■ Používajte vhodné prístroje na vyhl'adávanie skrytých elektrických vedení, alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok zásah elektrickým prúdom.
Poškodenie plynového potrubia môže mat' za následok výbuch.
Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit' úraz elektrickým prúdom.

■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.

■ Zabezpečte obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spol’ahlivejšie ako Vašou rukou.

■ Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite siet'ovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
■ Používajte iba nástroje s uchytením SDS plus. Zatiahnutím za nástroj skontrolujte jeho správne zaistenie.
■ Poškodený ochranný protiprachový kryt nechajte okamžite vymenit'. Ochranný protiprachový kryt zabraňuje vniknutiu prachu do uchytenia nástroja.
■ Prach uvol'nený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byž škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie dýchacích ciest a/alebo vyvolávat' alergické reakcie.

• Postarajte sa o dobré vetranie pracoviska!
  – Ak je to možné, používajte externé odsávanie prachu.
  – Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.

■ Neobrábajte žiadne materiály, z których sa uvolňujú látky škodlivé zdraviu (napr. azbest).
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.
■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 62841.

– Hladina akustického tlaku: 91 dB(A);
– Hladina akustického výkonu: 102 dB(A);
- Neistota: K = 3 dB.

Celková hodnota vibrácií:

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Návod na použitie

Pred uvedením do prevádzky

Prestavenie prídavnej rukoväti

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Používajte elektrické náradie len s namon- tovanou prídavnou rukovät'ou.

Aby sa zaručila bezpečná a neunavujúca práca, je možné prídavnú rukovát' natočit' do l'ubovol'nej polohy.

■ Povol'te zovretie otáčaním prídavnej rukoväte proti smeru pohybu hodinových ručičiek.

■ Natočte prídavnú rukovát' do požadovanej polohy.

■ Otáčaním prídavnej rukoväte v smere pohybu hodinových ručičiek upevnite rukovät' v požadovanej polohe.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

■ Stlačte upínaciu páku na prídavnej rukoväti v hornej oblasti a pevne ju držte.
■ Zastrčte híbkový doraz.
■ Nastavte híbkový doraz na potrebnú híbku vrtania.
■ Uvol'nite upínaciu páku.

Vloženie nástrojov so stopkou SDS

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!

UPOZORNENIE!

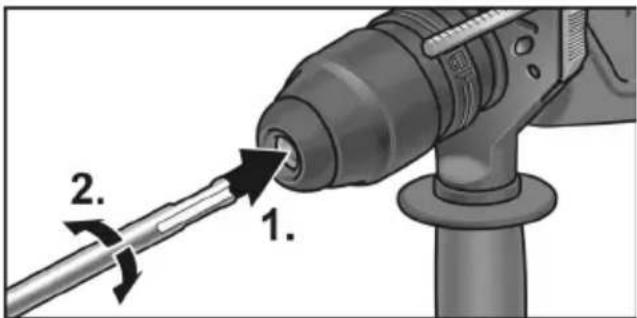

■ Nasadte pracovný nástroj (1.) a otáčajte s ním (2.), až sa zablokuje.

■ Zatiahnutím za pracovný nástroj skontrolujte zablokovanie.

Vybratie nástrojov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!

■ Tiahnite blokovacie puzdro smerom dozadu (1.).
■ Vyberte pracovný nástroj (2.).

Nastavenie pracovného režimu

POZOR!

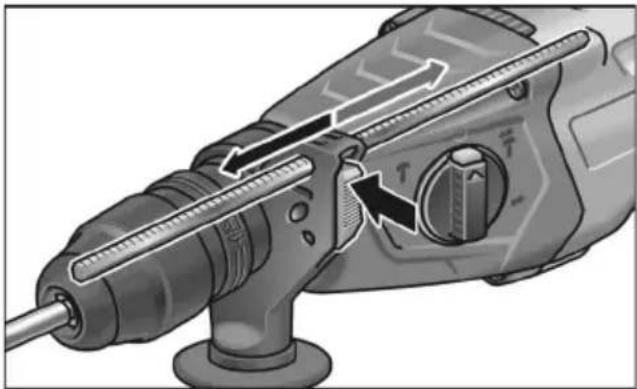

Nastavenie polohy sekáča (pozri tam)

Sekanie

UPOZORNENIE!

– V polohách (vítanie), (prířepové vítanie) a T(sekanie) musí byť odblokovacie tlačidlo viditel’ne zablokované (vyskočené).
– V polohe (nastavenie polohy sekáča) elektrické náradie nezapínajte.

Nastavenie polohy sekáča

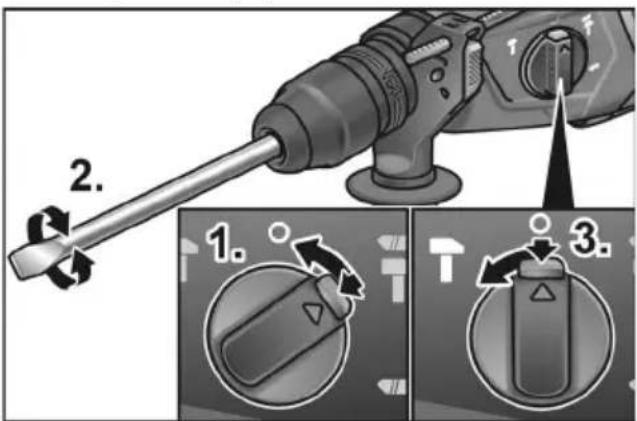

Sekáč je možné natočit' do niektorej polohy, optimálnej pre vykonávané práce.

■ Stlačte odblokovacie tlačidlo a nastavte otočný gombík pre pracovný režim na symbol 0(1).

■ Otáčajte sekáčom, až má sekáč požadovaný uhol (2.).
■ Stlačte odblokovacie tlačidlo a nastavte otočný gombík pre pracovný režim na symbol . Dbajte na blokovanie!

Nastavenie smeru otáčania

POZOR!

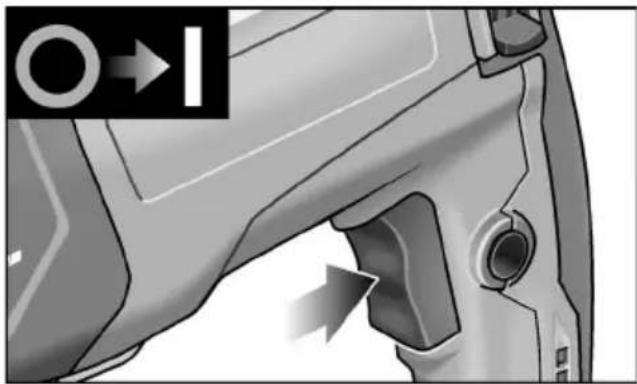

Zapnutie elektrického náradia

Bez aretácie:

Elektrické náradie okamžite vypnite!

Vítanie/príklepové vítanie:

1. Nastavte otočný gombík pre pracovný režim na symbol (vítanie) resp. (príklepové vítanie). Dbajte na blokovanie!

2. Nasad'te vrták.

3. Nastavte prídavnú rukovát' do požadovanej polohy.

4. Zastrčte siet'ovú zástrčku.

5. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovnú polohu.

6. Nasad'te vrták a zapnite elektrické náradie.

7. Tlačte elektrické náradie s citom dopredu.

8. Po ukončení vrtania náradie vypnite.

9. Vytiahnite siet'ovú zástrčku.

Sekanie

1. Nasad'te sekáč.
2. Nastavte otočný gombík pre pracovný režim na symbol
3. Natočte sekáč do požadovanej polohy.

4. Nastavte otočný gombík pre pracovný režim na symbol T Dbajte na blokovanie!

5. Nastavte prídavnú rukovät' do požadovanej polohy.

6. Zastrčte siet'ovú zástrčku.

7. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovní polohu.

8. Zapnite elektrické náradie.

9. Pri sekaní tlačte elektrické náradie s citom dopredu tak, aby neposkakovalo.

10. Po ukončení práce náradie vypnite.

11. Vytiahnite siet'ovú zástrčku.

Ostatné upozornenia

– Použitie „ostrých” pracovných nástrojov zvyšuje pracovný výkon a životnosť elektrického náradia.
– Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufríku na suchom mieste.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracováva-nom materiáli a dobe používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.

i UPOZORNENIE!

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov.

Pri silnom opal'ovaní uhlíkov elektrické náradie okamžite vypnite.

Odovzdajte elektrické náradie do niektorej servisnej dielne, autorizovanej výrobcom.

Prevodovka

i UPOZORNENIE!

Elektrické náradie má tukové mazanie. Výmenu/doplnenie mazacieho tuku nechajte vykonat' v niektorej servisnej dielni, ktorá je autorizovaná výrobcom.

Opravy

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Ak je prívodný kábel elektrického náradia poškodený, musí sa nahradit' špeciálne upraveným prívodným káblom (spôsob inštalácie X). Tento prívodný kábel možno obdržat' v zákazníckom servise FLEX.

Náhradné diely a príslušenstvo

Čalšie príslušenstvo, najmä pracovné nástroje, si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ

Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE!

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
