Producttype	Boormachine en beitelhamer
Merk	Flex
Model	CHE 2-28 R SDS-plus
Categorie	Boormachine
Opgenomen nominaal vermogen	800 W
Onbelast toerental	0-1300 min⁻¹
Onbelast slagtoerental	0-4000 min⁻¹
Max. slagenergie (EPTA 05/2009)	2,7 J
Max. boordiameter - Beton	28 mm
Max. boordiameter - Metselwerk (hardmetalen kroon)	68 mm
Max. boordiameter - Hout	30 mm
Max. boordiameter - Metaal	13 mm
Gewicht (volgens EPTA 01/2003)	2,65 kg
Insteekopname	SDS-plus
Smering	Vet
Voeding	Netspanning (230 V)
Geluidsdrukniveau	91 dB(A)
Geluidsvermogenniveau	102 dB(A)
Trillingen (hamerboren)	14,30 m/s² (K=1,5 m/s²)
Trillingen (beitelen)	14,50 m/s² (K=1,5 m/s²)
Benodigde bescherming	Veiligheidsbril, gehoorbescherming, adembescherming (P2)
Onderhoud	Zelfuitschakelende koolborstels, regelmatige reiniging van ventilatieopeningen
Conformiteit	CE, EN 62841, richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU

Veelgestelde vragen - CHE 2-28 R SDS-plus Flex

Hoe verander ik de werkstand (boren, hameren, beitelen)?

Druk op de ontgrendelingsknop en draai de modusknop naar het gewenste symbool: Boren ( ), Hameren (IT), Beitelen (T) of Beitelstand instellen ( ). Verander alleen van modus als het gereedschap stilstaat.

Hoe steek ik een SDS-plus boor in?

Haal de stekker uit het stopcontact. Maak de schacht van de boor schoon. Duw de boor in de SDS-boorkop terwijl u hem lichtjes draait tot hij vastklikt. Trek eraan om te controleren of hij vergrendeld is. Gebruik een drieklauwboorkop voor boren zonder SDS-schacht (hout, metaal).

Hoe stel ik de dieptestop in?

Haal de stekker uit het stopcontact. Druk op de klemhendel op de extra handgreep. Plaats de dieptestop en stel hem in op de gewenste diepte. Laat de hendel los om te vergrendelen.

Wat zijn de maximale boordiameters?

De max. diameters zijn: beton 28 mm, metselwerk (kroon) 68 mm, hout 30 mm, metaal 13 mm.

Hoe draai ik de draairichting om?

Gebruik de omkeerschakelaar boven de trekker. Duw hem omhoog voor linksom, omlaag voor rechtsom. Bedien hem alleen als het gereedschap stilstaat.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming (omdat het geluidsniveau boven 85 dB ligt) en een stofmasker klasse P2 bij werkzaamheden die stof produces.

Hoe maak ik het gereedschap schoon en onderhoud ik het?

Haal de stekker uit het stopcontact voor elk onderhoud. Reinig regelmatig de ventilatieopeningen met droge perslucht. De koolborstels slijten en schakelen de voeding automatisch uit; vervang ze alleen door originele onderdelen. Het vet in de tandwielkast moet worden vervangen door een erkende service.

Wat moet ik doen als het gereedschap plotseling stopt?

Dit kan erop wijzen dat de koolborstels versleten zijn. Het gereedschap is ontworpen om dan automatisch uit te schakelen. Breng het gereedschap naar een erkende Flex-servicewerkplaats voor vervanging van de borstels.

Kan ik andere accessoires dan SDS-plus gebruiken?

Ja, voor hout- of metaalboren gebruikt u een drieklauwboorkop (niet meegeleverd). Voor beitelen gebruikt u beitels met SDS-plus-schacht. Raadpleeg de Flex-catalogus voor compatibele accessoires.

Hoe moet ik het apparaat aan het einde van zijn levensduur afvoeren?

Gooi het gereedschap niet bij het huishoudelijk afval. Volgens de Europese richtlijn 2012/19/EU moet u het inleveren bij een inzamelpunt voor recycling van elektronisch afval. Knip vooraf de voedingskabel door.

GEBRUIKSAANWIJZING CHE 2-28 R SDS-plus Flex

Gebruikte symbolen 57

Symbolen op het gereedschap ..... 57

Voor uw veiligheid 59

Geluid en trillingen 60

Gebruiksaanwijzing 61

Onderhoud en verzorging 64

Afvoeren van verpakking en machine .. 65

C€-Conformiteit 65

Uitsluiting van aansprakelijkheid ..... 65

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP!

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoor- bescherming!

Lichte adembescherming gebruiken!

Afvoeren van het oude apparaat (zie pagina Afvoeren van verpakking en machine)!

Technische gegevens

Boor- en hakhamer		CHE 2-28 R SDS-plus
Opgenomen vermogen W	800
Onbelast toerental min	-1	0–1300
Onbelast aantal slagen min	-1	0–4000
Max. slagkracht (volgens „EPTA-procedure 05/2009”)	J	2,7
Smering Vet
Gereedschapopname		SDS-plus
Max. boordiameter – Beton	mm	28
Metselwerk (HM-boorkroon)	mm	68
hout	mm	30
metaal	mm	13
Gewicht volgens „EPTA-procedure 01/2003”	kg	2,65

In één oogopslag

1 SDS Boorhouder
2 Wisselboorhouder
3 Uitgaande as
4 Extra handgreep
5 Klemhendel voor diepteaanslag
6 Diepteaanslag
7 Draaiknop voor werkmodus
8 Ontgrendelingsknop
9 Hendel voor keuze van draairichting (rechts-/linksdraaien)
10 Schakelaar
Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental of aantal slagen.
11 Blokkeerknop
12 Handgreep
13 Netsnoer
14 Typeplaatje *

Voor uw veiligheid

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst. Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De boor- en hakhamer CHE 2-28 R SDS-plus is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor hamerwerkzaamheden in metselwerk en beton, voor deuvel- en ankerbevestigingen en het boren van doorvoeren,
• voor lichte breekwerkzaamheden, voor het verwijderen van stucwerk en tegels,
• voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor hamers

■ Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.
■ Gebruik bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Veiligheidsaanwijzingen bij het gebruik van lange boren bij boorhamers

■ Begin altijd te boren met een laag toerental, waarbij de punt van het bit contact heeft met het werkstuk. Bij hogere toerentallen kan het bit verbuigen, als u dit vrij zonder contact met het werkstuk laat draaien, wat kan resulteren in persoonlijk letsel.
■ Oefen uitsluitend lijnrecht t.o.v. het bit druk uit en oefen geen overmatige druk uit. Bits kunnen verbuigen met als gevolg breuk of verlies van controle, wat kan resulteren in persoonlijk letsel.

Overige veiligheidsvoorschriften

- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.

■ Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
- Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
■ Alleen gereedschappen met SDS-plus gereedschapsopname inzetten. De correcte vergrendeling controlleren door aan het toebehoren te trekken.
■ Een beschadigde stofbeschermingskap onmiddellijk laten vervangen. De stofbeschermingskap voorkomt dat er stof in de gereedschapsopname komt.
■ Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aan-doeningen van de ademwegen en/of allergische reacties voeren.

• Voor goede ventilatie van de werkomgeving zorgen!
• Indien mogelijk externe stofafzuiging gebruiken.
• Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.

■ Geen materialen bewerken waarbij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest).
■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 62841.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau: 91 dB(A);
– Geluidsvermogenniveau: 102 dB(A);
- Onzekerheid: K = 3 dB.

Totale trillingswaarde:

- bij hamerboorwerkzaamheden:

• Emissiewaarde: a _h = 14,30 m/s^2
• Onzekerheid: K = 1,5 m/s ^2

- bij hakwerkzaamheden:

• Emissiewaarde: a _h = 14,50 m/s ^2
• Onzekerheid: K = 1,5 m/s

LET OP!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP!

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

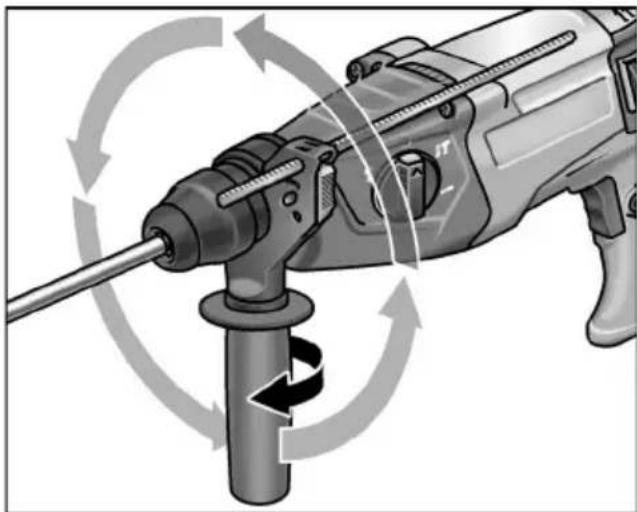

Extra handgreep verstellen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Elektrisch gereedschap alleen met gemonteerde extra handgreep gebruiken. De extra handgreep kan in elke willekeurige stand worden gedraaid om veilig en zonder vermoeidheid te kunnen werken.

Klemschroef door draaien aan de extra handgreep tegen de wijzers van de klok losdraaien.

■ Extra handgreep in de gewenste stand draaien.

■ Door draaien van de extra handgreep met de wijzers van de klok mee de handgreep in de gewenste stand vastzetten.

Diepteaanslag monteren

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

■ Klemhendel aan extra handgreep in het bovenste gedeelte indrukken en vasthouden.
■ Diepteaanslag induwen.
■ Diepteaanslag op de benodigde boordiepte instellen.
■ Klemhendel loslaten.

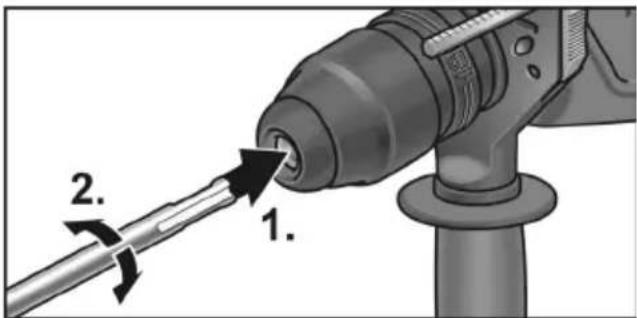

Inzetten van gereedschappen met SDS-schacht

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen!

LET OP!

Gebruikte gereedschappen moeten over een SDS-schacht beschikken. Voor gereedschappen zonder SDS-schacht (bijv. houtboren) moet een boorhouder met drie klauwen worden gebruikt.

■ Stofbeschermkap controleren.
– Vuil geworden kap reinigen.
- Defecte stofbeschermkap laten vervangen.

■ Inzetgereedschap inzetten (1.) en draaien (2.) tot het vergrendelt.

■ Vergrendeling controleren door aan het inzetgereedschap te trekken.

Verwijderen van de inzetgereedschappen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen!

■ Vergrendelingshuls naar achteren trekken (1.).
■ Inzetgereedschap verwijderen (2.).

Werkmodus instellen

VOORZICHTIG!

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

■ Ontgrendelingsknop indrukken.
■ Draaiknop op gewenste werkmodus instellen:

Boren
iT Hameren
○ Instellen van de hakpositie (zie daar)
T Hakken

i LET OP!

• In de standen (boren), it (hamerboren) en T(hakken) moet de ontgrendelingsknop zichtbaar vergrendelen (naar buiten springen).
• In de stand (instellen van de beitelpositie) het elektrische gereedschap niet inschakelen.

Instellen van de hakpositie

De beitel kan worden verdraaid in een voor de uit te voeren werkzaamheden optimale positie.

■ Ontgrendelingsknop indrukken en draaiknop voor werkmodus op het symbool Ozetten (1.).

■ Beitel draaien tot de beitel de gewenste hoek heeft (2.).
■ Ontgrendelingsknop indrukken en draaiknop voor werkmodus op het symbool zetten. Op vergrendeling letten!

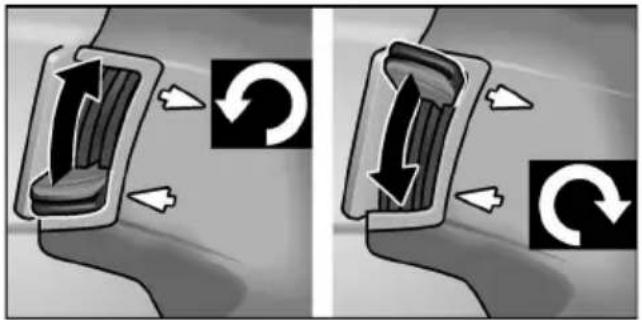

Draairichting instellen

VOORZICHTIG!

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

■ Zet de schakelaar draairichtingvoorkeuze in de vereiste stand:

- Boven: tegen de wijzers van de klok in

– Onder: met de wijzers van de klok mee

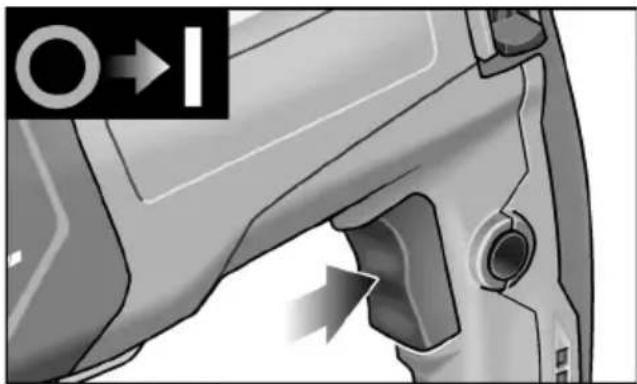

Elektrisch gereedschap inschakelen

Zonder vastklikken:

■ Druk de schakelaar in en houd deze vast. Met de schakelaar van het elektrische gereedschap kunt u het toerental of aantal slagen langzaam verhogen tot aan de maximumwaarde.

Apparaat uitschakelen:

■ Laat de schakelaar los.

Zonder vastklikken:

WAARSCHUWING!

Na een stroomuitval begint het ingeschakelde elektrische gereedschap weer te lopen. Elektrisch gereedschap onmiddellijk uitschakelen.

■ Schakelaar indrukken en vasthouden (1.).
■ Vastzetknop indrukken om de schakelaar te blokkeren (2.).

Apparaat uitschakelen:

■ Schakelaar indrukken en loslaten.

Tips voor de werkzaamheden Boren/hameren

1. Draaiknop voor werkmodus op het symbool (boren) resp. (hamer-boren) zetten. Op vergrendeling letten!
2. Boor inzetten.
3. Extra handgreep in de gewenste stand instellen.
4. Steek de stekker in het stopcontact.
5. Elektrisch gereedschap met beide handen vastpakken en werkstand innemen.

6. Boor aanzetten en elektrisch gereedschap inschakelen.

7. Elektrisch gereedschap met gevoel naar voren duwen.

8. Na beëindigen van de boring de machine uitschakelen.
9. Trek de stekker uit de contactdoos.

Hakken

1. Beitel inzetten.
2. Draaiknop voor werkmodus op het symbool Zetten.
3. Beitel in de gewenste stand draaien.
4. Draaiknop voor werkmodus op het symbool zetten. Op vergrendeling letten!
5. Extra handgreep in de gewenste stand instellen.
6. Steek de stekker in het stopcontact.
7. Elektrisch gereedschap met beide handen vastpakken en werkstand innemen.
8. Elektrisch gereedschap inschakelen.
9. Elektrisch gereedschap bij het hakken met gevoel naar voren duwen, zodat het niet springt.
10. Na beëindigen van de werkzaamheden de machine uitschakelen.
11. Trek de stekker uit de contactdoos.

Overige opmerkingen

• Het gebruik van „scherpe” inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.
  – Elektrisch gereedschap na de werkzaamheden reinigen en in de transportkoffer op een droge plaats bewaren.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

■ Reinig de machine en de ventilatie-openingen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.
■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

i LET OP!

Gebruik uitsluitend originele vervangings-onderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd.

Bij ernstig vonken van de koolborstels het elektrische gereedschap onmiddellijk uitschakelen. Elektrische gereedschap bij een door de fabrikant erkende klanten-service afgeven.

Machinekop

i LET OP!

Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Het elektrische gereedschap beschikt over een vetsmering. Vet verversen/bijvullen door een door de fabrikant erkende klantenservicewerkplaats laten uitvoeren.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten-service.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel (aanbrengtype X). Deze is verkrijgbaar via de FLEX-klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP!

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
