KASUTUSJUHEND CHE 2-28 R SDS-plus Flex
– Päästöarvo: a h = 14,30 m/s^2
– Epävarmuus: K = 1,5 m/s ^2
- piikkauksessa:
– Päästöarvo: a _h = 14,50 m/s ^2
– Epävarmuus: K = 1,5 m/s ^2
HUOM.!
Kasutatud sümbolid 148
Sümbolid seadmel 148
Tehnilised andmed 148
Ülevaade 149
Teie ohutuse heaks 150
Müra- ja vibratsioon ..... 151
Kasutusjuhend 152
Hooldus ja korrashoid 155
Jäätmekäitlus 156
C €-Vastavus 156
Vastutuse välistamine 156
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ähvardavat ohtu.
Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.
ETTEVAATUST!
Tähistab ohtlikku olukorda. Juhise eiramine vöib pöhjustada vigastusi vöi tekitada materiaalset kahju.
MÄRKUS!
Tähistab olulist informatsiooni või nõuannet kasutajale.
Sümbolid seadmel
Enne kasutuselevõttu lugeda kasutusjuhendit!
Kanda silmakaitset!
Kanda kuulmiskaitset!
Kanda kerget hingamiselundite kaitsevahendit!
Vana seadme jäätmekäitlus (vaata lehekülge Jäätmekäitlus)!
Tehnilised andmed
| Puur- ja meiselvasar | CHE 2-28 R SDS-plus | |
| Nominaalne võimsustarve | W | 800 |
| Tühikäigu pöörlemiskiirus | min ^-1 | 0–1300 |
| Löökide arv tühikäigul min ^-1 | 0–4000 | |
| Max ühe lõögi energia („EPTA-procedure 05/2009” järgi) | J | 2,7 |
| Määrimine Määre | ||
| Tööriista kinnitus SDS-plus | ||
| Max puurimisava läbimõõt– betoon– müüritis (HM-kroonpuur)– p u it– metall | mm mm mm mm | 28683013 |
| Kaal on saadud vastavalt „EPTA-procedure 01/2003” meetodile | kg | 2,65 |
Ülevaade
1 SDS Padrun
2 Vahetatav padrun
3 S p i n d l i
4 Lisakäepide
5 Sügavuspiiraja kinnitushoob
6 Sügavuspiiraja
7 Töörežiimi lüliti
8 Vabastusnupp
9 Pöörlemissuuna muutmise hoob (päri-/vastupäeva)
10 Lüliti
Sisse- ja väljalülitamiseks ning kiirendamiseks kuni maksimaalsete pöörete/löökide saavutamiseni.
11 Fikseerimisnupp
12 Käepide
13 Võrgukaablit
14 Andmesilt *
Teie ohutuse heaks
HOIATUS!
Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:
- käesolev kasutusjuhend,
- lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
- töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.
Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult
- selleks ette nähtud otstarbel,
– tehniliselt korras seisundis.
Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.
Otstarbekohane kasutamine
Puur- ja meiselvasar CHE 2-28 R SDS-plus on ette nähtud
– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- müüritises ja betoonis liitkinnituste, injektsiooniankrute ja läbiviiguavade vasaraga puurimiseks,
- kergeteks peitlittöödeks krohvi ja katteplaatide eemaldamisel,
– selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.
Ohutusnõuanded vasarate kasutamiseks
■ Kanda kuulmiskaitset!
Müra võib põhjustada kuulmiskahjustusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine võib põhjustada vigastusi.
Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
Ohutusnõuded pikkade puuride kasutamisel pöördhaamritega
Alustage puurimist madalatel pööretel, nii et puuri ots puutub toorikuga kokku. Körgemate pöörete korral tekib oht, et puur köverdub, kui see saab toorikuga kokku puutumata vabalt pöörelda, tagajärjeks võivad olla kehavigastused.
Rakendage survet ainult otse puurile ning hoiduge liigse surve rakendamisest. Puur võib kõverduda, murduda ja põhjustada kontrolli kadumise tööriista üle, mille tagajärjeks on kehavigastused.
Ohutusalane lisateave
■ Kasutage sobivat detektorit, et leida üles varjatud juhtmeid või pöörduge informatsiooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi saamise ohu.
Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi.
■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.
■ Kinnitage töödeldav materjal. Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal, kui käega kinni hoides.
- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.
■ Kasutada ainult SDS-plus kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmata tarvikust.
Kahjustunud tolmukaitse lasta kohe välja vahetada. Tolmukaitse hoiab tarviku kinnituse tolmust puhtana.
■ Materjalide, nagu näiteks pliisisaldusega värvkatete, möningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.
– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutada tolmuimejat. - Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga.
■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).
■ Elektritööriista märgistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.
■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.
Müra- ja vibratsioon
Müra- ja vibratsiooni näitajad on saadud EN 62841 kohaselt.
Seadme tüüpiline A-väärtuse müratase:
- Helirōhutase: 91 dB(A);
– Helivõimsustase: 102 dB(A); - Määramatus: K = 3 dB.
Vibratsiooni koguväärtus:
- vasaraga puurimisel:
- Emissioni väärtus: a_h = 14,30 ~m/s^2 - Määramatus: K = 1.5 ~m/s
- meiseldamisel:
- Emissioni väärtus: a _h = 14,50 m/s ^2
- Määramatus: K = 1,5 m/s
TÄHELEPANU!
Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.
i MÄRKUS!
Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 62841 standarditud mõõtmismmeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.
Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta.
Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekal-ded nimetatud vibratsiooni tasemest.
Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.
Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata.
See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.
Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.
ETTEVAATUST!
Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.
Kasutusjuhend
Enne kasutuselevõttu
Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas köik osad on olemas ning ei ole saanud transpordi käigus kahjustada.

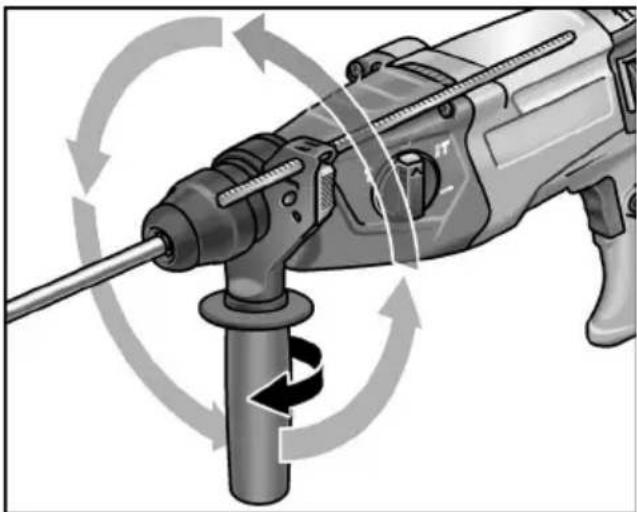

Lisakäepideme reguleerimine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
ETTEVAATUST!
Elektritööriista kasutada vaid koos paigaldatud lisakäepidemega. Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.
■ Kinnituse lahti võtmiseks keerata lisakäepide vastupäeva lahti.
■ Keerata lisakäepide soovitud asendisse.
Käepideme sobivas asendis fikseerimiseks keerata käepidet päripäeva.
Sügavuspiiraja paigaldamine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
Vajutada lisakäepidemel lukustushoova ülemisele osale ja hoida seda all.
■ Torgata sügavuspiiraja sisse.
■ Seadistada sügavuspiirajaga vajalik puurimissügavus.
■ Lasta lukustushoob lahti.
SDS kinnitusega tarvikute kasutamine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
ETTEVAATUST!
Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!
MÄRKUS!
Tarvik peab olema SDS kinnitusega. Kui tarvik pole SDS kinnitusega (nt puidupuur), tuleb kasutada kolme nukiga padrunit.
■ Kontrollida tolmukaitset.
– Puhastada kaitse, kui see on määrdunud.
– Katkine tolmukaitse lasta välja vahetada.

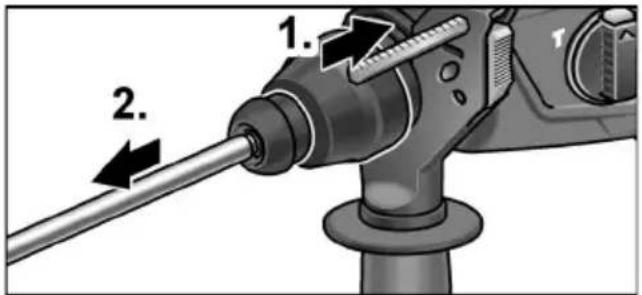

Tarviku väljavõtmine
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
ETTEVAATUST!
Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!
■ Tömmata lukustushülss taha (1.).
■ Vötta tarvik välja (2.).

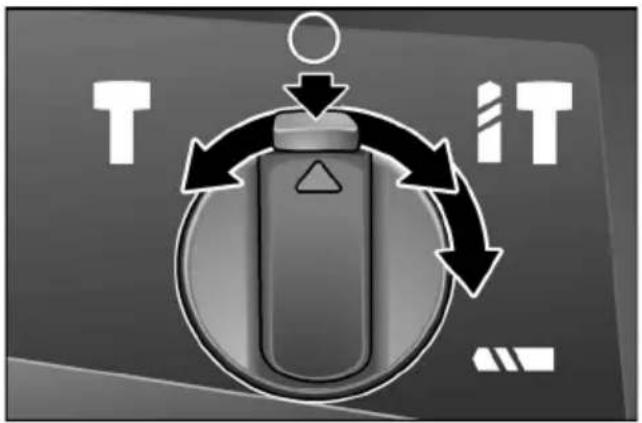

Töörežiimi seadistamine
ETTEVAATUST!
Töörežiimi muuta ainult siis, kui elektritööriist seisab.
■ Vajutada vabastusnuppu.
■ Valida lülitiga soovitud töörežiim:
Puurimine
Vasaraga puurimine
Meisli asendi seadistamine (vt sealt)
Meiseldamine
MÄRKUS!
- Asendites (puurimine), (vasaraga puurimine) ja T (meiseldamine) peab vabastusnupp nähtavalt lukustuma (välja tulema).
- Ärge lülitage elektritööriista asendis (meisli asendi seadistamine) sisse.

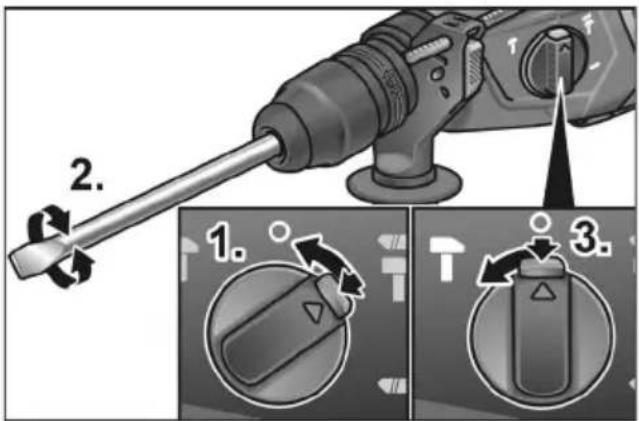

Meisli asendi seadistamine
Meisli asendit saab vastavalt konkreetsele tööle optimaalselt kohandada.
Vajutada vabastusnupule ka keerata töörežiimi lüliti sümbolile Q(1.).
■ Keerata meislit, kuni meisel on soovitud nurga all (2.).
■ Vajutada vabastusnupule ja keerata töörežiimi lüliti sümbolile T Jälgida lukustust!

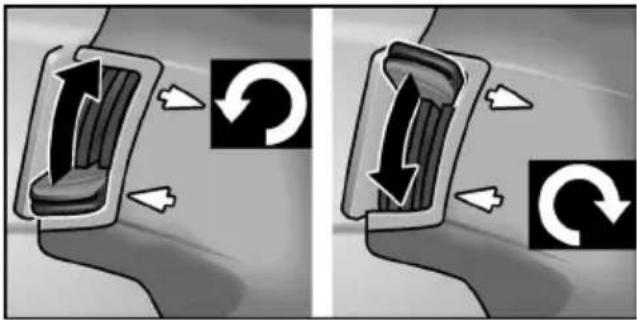

Pöörlemissuuna seadistamine
ETTEVAATUST!
Töörežiimi muuta ainult siis, kui elektritööriist seisab.
■ Seada pöörlemissuuna eelvaliku lüliti vajaliku asendi peale:
- Üleval: vastupäeva
– All: päripäeva
Elektritööriista sisselülitamine
Fikseerimiseta:
■ Vajutada lülitile ja hoida see allavajutatud asendis.
Elektritööriista lüliti võimaldab pöördeid või löökide arvu aeglaselt kuni maksimaalse väärtuseni tõsta.

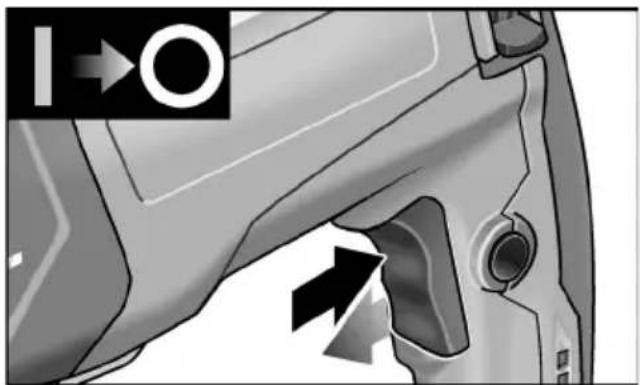

Lülitada seade välja:
■ Lasta lüliti lahti.

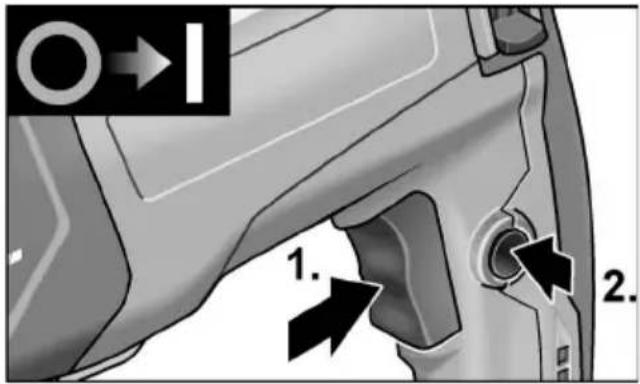

Fikseerimisega:
HOIATUS!
Sisse lülitatud elektritööriist käivitub pärast voolukatkestust uuesti. Lülitada elektritööriist kohe välja!
■ Vajutada lülitile ja hoida seda allavajutatult (1.).
■ Lüliti fikseerimiseks vajutada fikseeri-misnupule (2.).
Lülitada seade välja:
Puurimine/vasaraga puurimine
- Keerata töörežiimi lüliti sümbolile (puurimine) või (vasaraga puurimine). Jälgida lukustust!
- Panna puur sisse.
- Seada lisakäepide soovitud asendisse.
- Ühendada vörgupistik pistikupessa.
- Võtta elektritööriistast mõlema käega kinni ja võtta sisse tööasend.
- Asetada puur kohale ja lülitada elektritööriist sisse.
- Suruda elektritööriista aeglaselt ja kontrollitult ettepoole.
- Pärast puurimise lõpetamist lülitada seade välja.
- Tõmmata võrgupistik välja.
Meiseldamine
- Asetada meisel sisse.
- Keerata töörežiimi lüliti sümbolile
- Keerata meisel soovitud asendisse.
- Keerata töörežiimi lüliti sümbolile .T Jälgida lukustust!
- Seada lisakäepide soovitud asendisse.
- Ühendada vörgupistik pistikupessa.
- Vötta elektritööriistast mölema käega kinni ja vötta sisse tööasend.
- Elektritööriista sisselülitamine.
- Meiseldamisel suruda elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.
- Pärast töö lõpetamist lülitada seade välja.
- Tõmmata võrgupistik välja.
Lisateave
- „Teravate” tarvikute kasutamine
suurendab tööjõudlust ja elektritööriista
kasutusiga.
– Pärast töö löpetamist puhastada elektritööriist ja viia hoiustamiseks transpordikohvris kuiva ruumi.
Hooldus ja korrashoid
HOIATUS!
Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.
Puhastamine
■ Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.
Süsiharjad
Elektritööriist on välja lülitamiseks varustatud süsiharjadega.
Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.
MÄRKUS!
Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.
Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.
Kui elektritööriistast tuleb rohkesti sädemeid, tuleb see kohe välja lülitada. Anda elektritööriist tootja poolt volitatud klienditeenindusse.
Reduktor
MÄRKUS!
Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.
Elektritööriist on varustatud ölimäärimisega. Ölivahetust/öli lisamist lasta teha tootja poolt volitatud klienditeenindustöökojas.
Remonttööd
Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.
Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada. Seda saab tellida FLEXi klienditeenindusest.
Varuosad ja tarvikud
Lisatarvikute ja varuosade kohta vt tootja katalooge.
Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com
Jäätmekäitlus
HOIATUS!
Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.
Ainult EL riikidele.
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.
MÄRKUS!
Teavet jäätmekäitluse võimaluste kohta saate müüja käest!
-Vastavus
Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:
EN 62841 kooskõlas direktiivide
2014/30/EL, 2006/42/EÜ, 2011/65/EL
nõuetega.
Tehnilise dokumentatsiooni eest vastutav isik:
Vastutuse välistamine
Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.
Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.
Turinys
- HUOM.!
- Kasutatud sümbolid
- HOIATUS!
- ETTEVAATUST!
- MÄRKUS!
- Sümbolid seadmel
- Tehnilised andmed
- Ülevaade
- Teie ohutuse heaks
- Otstarbekohane kasutamine
- Ohutusnõuanded vasarate kasutamiseks
- Ohutusnõuded pikkade puuride kasutamisel pöördhaamritega
- Ohutusalane lisateave
- Müra- ja vibratsioon
- TÄHELEPANU!
- i MÄRKUS!
- Kasutusjuhend
- Enne kasutuselevõttu
- Lisakäepideme reguleerimine
- Sügavuspiiraja paigaldamine
- SDS kinnitusega tarvikute kasutamine
- Tarviku väljavõtmine
- Töörežiimi seadistamine
- Meisli asendi seadistamine
- Pöörlemissuuna seadistamine
- Elektritööriista sisselülitamine
- Fikseerimiseta:
- Fikseerimisega:
- Puurimine/vasaraga puurimine
- Meiseldamine
- Lisateave
- Hooldus ja korrashoid
- Puhastamine
- Süsiharjad
- Reduktor
- Remonttööd
- Varuosad ja tarvikud
- Jäätmekäitlus
- -Vastavus
- Vastutuse välistamine
- Turinys
Kaubamärk : Flex
Mudel : CHE 2-28 R SDS-plus
Kategooria : Puurimismasin
