DH 5 SDS-max - Puurimismasin Flex - Tasuta kasutusjuhend

Toote tüüp	SDS-max löökpuur
Mark	Flex
Mudel	DH 5 SDS-max
Nimivõimsus	1500 W
Toitepinge	230 V ~ 50 Hz
Padruni tüüp	SDS-max
Löögienergia	8,5 J
Tühikäigu löökide arv	0 – 2700 lööki/min
Tühikäigu pöörlemiskiirus	0 – 600 p/min
Maksimaalne puurimisläbimõõt betoonis	40 mm
Maksimaalne puurimisläbimõõt terases	13 mm
Maksimaalne puurimisläbimõõt puidus	40 mm
Kaal	6,8 kg
Mõõtmed (P x L x K)	480 x 110 x 290 mm
Helivõimsustase (LWA)	105 dB(A)
Helirõhutase (LpA)	94 dB(A)
Käe- ja käsivarre vibratsioon (puurimine)	15 m/s²
Kaitseklass	II (topeltisolatsioon)
Peamised funktsioonid	Puurimine, löökpuurimine, meiseldamine
Pöörlemiskiiruse regulaator	Jah, järkjärguline
Pöörlemissuund	Vasak/parem
Vibratsioonivastane käepide	Jah, lisakäepide
Hooldus ja puhastamine	Puhasta ventilatsiooniavad pintsliga, padruni perioodiline määrimine
Varuosad ja remonditavus	Süsinikud, harjad, padrun, lüliti saadaval

Korduma kippuvad küsimused - DH 5 SDS-max Flex

Kuidas vahetada SDS-max padrunit?

SDS-max padruni vahetamiseks tõmba lukustusrõngast tagasi ja sisesta tööriist, pöörates seda kergelt, kuni see fikseerub. Eemaldamiseks tõmba rõngast ja tõmba tööriist välja.

Millist õli määrimiseks kasutada?

Kasuta spetsiaalset perforaatoriõli või liitiumrasva. Kanna väike kogus padrunisse iga 20 töötunni järel.

Kuidas reguleerida puurimissügavust?

Kasuta kaasasolevat sügavuspiirikut. Keera kruvi lahti, reguleeri varras soovitud sügavusele ja pinguta uuesti.

Miks puur ei löö?

Kontrolli, et režiimilüliti on löökpuurimise asendis. Veendu ka, et tööriist on padrunis korralikult kinni ja et süsinikud pole kulunud.

Kuidas puhastada ventilatsiooniavasid?

Kasuta kuiva pintslit või pehmet tolmuimejat tolmu eemaldamiseks. Ära kunagi kasuta suruõhku, mis võib mustuse sisse suruda.

Kas saan kasutada SDS-plus puure?

Ei, SDS-max padrun ei sobi väiksemate SDS-plus puuridega. Kasuta ainult SDS-max sabaga tööriistu.

Kuidas vahetada süsinikke?

Ühenda tööriist vooluvõrgust. Eemalda süsinikuhoidjate korgid, võta kulunud süsinikud välja ja paigalda uued, järgides suunda. Keera korgid tagasi.

Millist kuulmiskaitset kasutada?

Kanna mürasummutavaid kõrvaklappe vähemalt 25 dB summutusega, kuna helitase ületab 100 dB(A).

Kuidas puurida metalli?

Kasuta metallipuuri, lülita löök välja ja puuri madalal kiirusel, määrides lõikeõliga.

Mida teha, kui padrun ei hoia tööriista enam kinni?

Puhasta padruni sisemus ja tööriista saba. Kui probleem püsib, võib padrun olla kulunud ja vajab väljavahetamist.

KASUTUSJUHEND DH 5 SDS-max Flex

Kasutatud sümbolid .....124

Tehnilised andmed .....124

Ülevaade 125

Teie ohutuse heaks....126

Müra- ja vibratsioon .....127

Kasutusjuhend ....127

Hooldus ja korrashoid .....129

Jäätmekäitlus 130

C€-Vastavus ....130

Vastutuse välistamine....130

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS!

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Vana seadme jäätmekäitlus! (vaata lehekülge 130)

Tehnilised andmed

Meiselvasar DH 5		SDS-max
Nominaalne võimsustarve	W 1050
Löökide arv tühikäigul	min-1	3500
Max ühe lõögi energia („EPTA-procedure 05/2009” järgi)	J	6,7
Tööriista kinnitus SDS max
Määrimine Määre
Kaal „EPTA-procedure 01/2003” järgi	kg 5,4

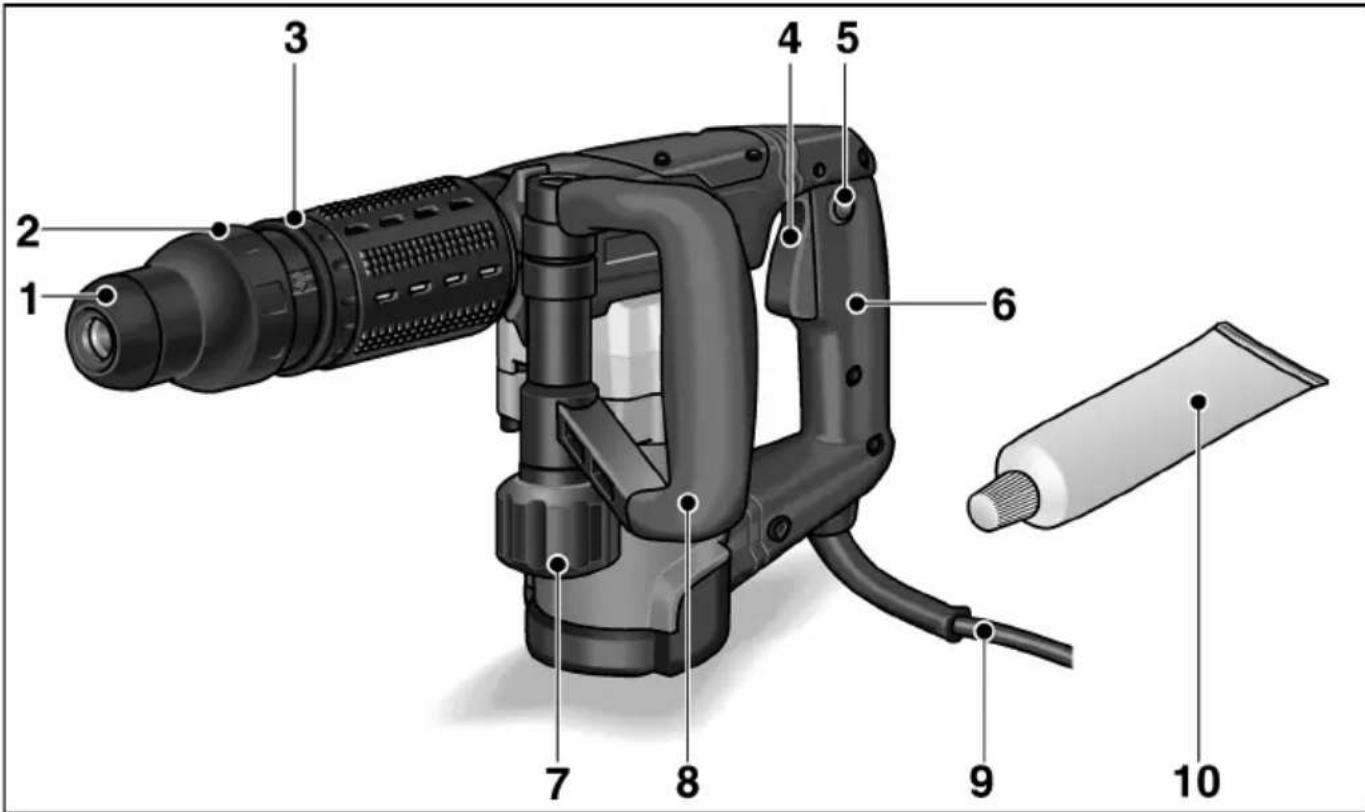

Ülevaade

3 Meisli asendi seaderõngas

4 L ü l i t i

5 Fikseerimisnupp

6 K ä e p i d e

7 Luksistuskruvi lisakäepidemele

8 L i s a k ä e p

9 V õ r g u k a a

10 Tööriista määre

11 Andmesilt *

* ei ole näha

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik ohutusnõuded ja

juhised. Hoiatavate juhiste ja öpetuste mittetäitmise tagajärjel vöib tekkida elektrilöök, puhkeda tulekahju ja/vöi tekkida rasked kehavigastused.

Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud-nr.: 315.915),
  – töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada elektritööriista ainult

• selleks ette nähtud otstarbel,
  – tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Meiselvasar DH 5 SDS-max on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöönduses,
- keskmise raskusega peitlittöödeks ja läbiviiguavade tegemiseks betoonis ja müüritises ning krohvi ja katteplaatide eemaldamiseks,
- selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.

Ohutusnõuanded vasarate kasutamiseks

■ Kanda kuulmiskaitset!
Müra võib põhjustada kuulmiskah-justusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine võib põhjustada vigastusi.
Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.
■ Kasutage sobivat detektorit, et leida üles varjatud juhtmeid või pöörduge informatsiooni saamiseks piirkondliku tarnija poole.
Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektri- lõögi saamise ohu.
Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi.
■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend.
Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.
■ Kinnitage töödeldav materjal.
Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal, kui käega kinni hoides.
- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud.
Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus.
Vigased kaablid suurendavad elektri- löögi tekkimise ohtu.

Spetsiaalsed ohutusjuhised

Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, süttivate või plahvatusohtlike tolmude käes tööta-misel tuleb rakendada kaitseabinõusid. Kanda tolmumaski. Võimaluse korral kasutada tolmuimemisseadmeid.
■ Elektritööriista märgistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.
■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt. Seadme tüüpiline A-väärtuse müratase: -Helirõhu tase: 89 dB(A); -heli võimsustase: 100 dB(A); -määramatus: K = 3 dB.

Vibratsiooni koguväärtus (meiseldamisel): - emissiooni väärtus: a _h=11,5 m/s^2 - määramatus: K=1,5 m/s

TÄHELEPANU!

Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS!

Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 60745 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.

Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekal- ded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel- hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

Enne kasutuselevõttu

Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas kõik osad on olemas ning ei ole saanud transpordi käigus kahjustada.

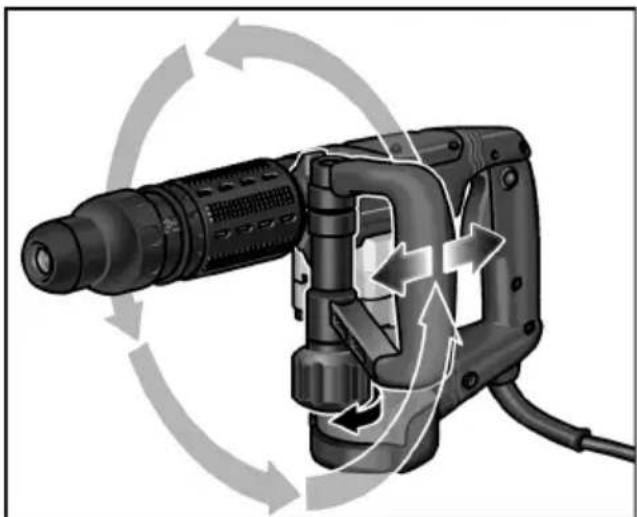

Lisakäepideme reguleerimine

HOIATUS!

Enne igasuguste tööde alustamist elektri-tööriista juures tõmmata pistik pistikupesast välja.

ETTEVAATUST!

Elektritööriista kasutada vaid koos paigaldatud lisakäepidemega.

Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.

■ Vötta lukustuskruvi vastupäeva keerates lahti.

■ Keerata lisakäepide soovitud asendisse (radiaalselt, aksiaalselt).
■ Lisakäepideme kinnitamiseks keerata lukustuskruvi päripäeva kinni.

Tööriistade paigaldamine

HOIATUS!

Enne igasuguste tööde alustamist elektri-tööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!

■ Puhastada tarviku ots ja määrida seda kergelt.
■ Kontrollida tolmukaitset.

– Puhastada kaitse, kui see on määrdunud.

– Katkine kaitse vahetada välja.

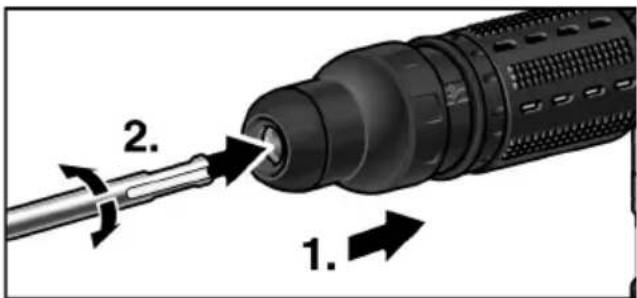

Tarviku väljavõtmine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!

■ Tõmmata lukustushülss taha (1.).
■ Vötta tarvik välja (2.).

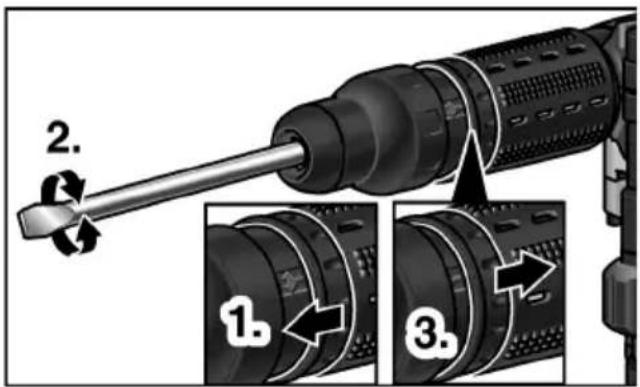

Meisli asendi seadistamine

Meislile saab valida 12 erinevat asendit (alati 30° nihkega).

■ Tõmmata meisli asendi seaderõngas ette ja hoida kinni (1.).
■ Keerata meislit, kuni meisel on soovitud nurga all (2.).
■ Lasta meisli asendi seaderõngas lahti (3.).

Elektritööriista sisselülitamine

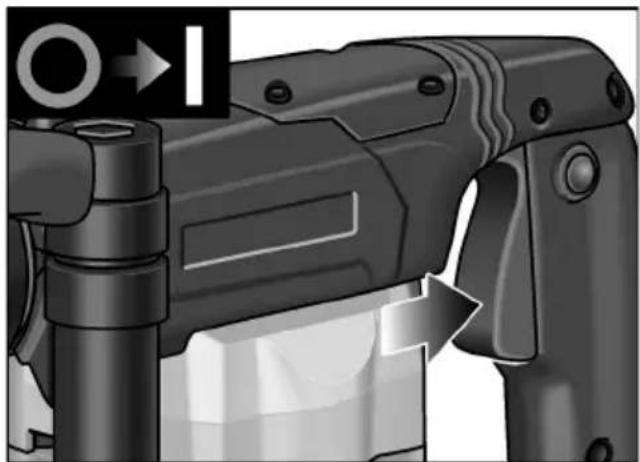

Fikseerimiseta:

■ Vajutada lülitile ja hoida see allavajutatud asendis.
Lülitada seade välja:
■ Lasta lüliti lahti.

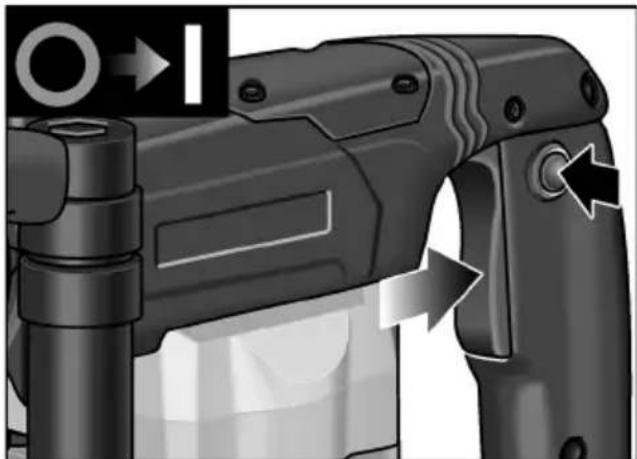

Fikseerimisega:

ETTEVAATUST!

Pärast voolukatkestust käivitub sisselülitatud seade. Voolukatkestuse korral lülitada elektritööriist kohe välja!

■ Vajutada lülitile ja hoida see allavajutatud asendis.
■ Lüliti fikseerimiseks vajutada fikseerimisnupule.

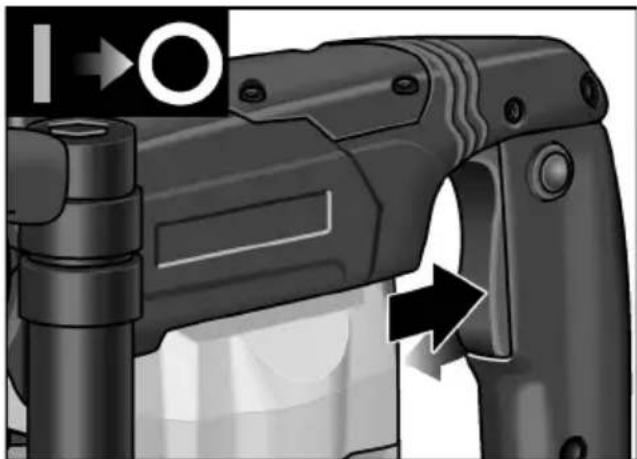

Lülitada seade välja:

1. Asetada meisel sisse.
2. Keerata meisel soovitud asendisse.
3. Seada lisakäepide soovitud asendisse.
4. Ühendada vörgupistik pistikupessa.
5. Vötta elektritööriistast mölema käega kinni ja vötta sisse tööasend.

6. Elektritööriista sisselülitamine.

7. Meiseldamisel suruda elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.

8. Pärast töö lõpetamist lülitada seade välja.
9. Tõmmata võrgupistik välja.

Lisateave

• „Teravate” tarvikute kasutamine suuren- dab tööjõudlust ja elektritööriista kasutusiga.
• Võimaluse korral töötada intervallide kaupa: töötada 30 sekundit, jahutada 90 sekundit.
• Pärast töö löpetamist puhastada elektritööriist ja viia hoiustamiseks transpordikohvris kuiva ruumi.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektri-tööriista juures tömmata pistik pistikupesast välja.

Puhastamine

Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega.

Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

MÄRKUS!

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui elektritööriistast tuleb rohkesti sädemeid, tuleb see kohe välja lülitada.

Anda elektritööriist tootja poolt volitatud klienditeenindusse.

Reduktor

MÄRKUS!

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Elektritööriist on varustatud ölimäärimisega. Määrde vahetamist/lisamist lasta teha tootja poolt volitatud klienditeenindustöökojas.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada.

Seda saab tellida FLEXi klienditeenindusest.

Varuosad ja tarvikud

Lisatarvikute ja varuosade kohta vt tootja katalooge.

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele.

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS!

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud käesolev toode on kooskõlas järgmiste direktiivide ja normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide 2004/108/EÜ (kuni 19.04.2016), 2014/30/EL (alates 20.04.2016), 2006/42/EÜ, 2011/65/EÜ nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
