DH 5 SDS-max - Perceuse Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion SDS-max
Marque	Flex
Modèle	DH 5 SDS-max
Puissance nominale	1500 W
Tension d'alimentation	230 V ~ 50 Hz
Type de mandrin	SDS-max
Énergie de frappe	8,5 J
Nombre de frappes à vide	0 – 2700 coups/min
Vitesse à vide	0 – 600 tr/min
Diamètre de perçage max. dans le béton	40 mm
Diamètre de perçage max. dans l'acier	13 mm
Diamètre de perçage max. dans le bois	40 mm
Poids	6,8 kg
Dimensions (L x l x h)	480 x 110 x 290 mm
Niveau de puissance acoustique (LWA)	105 dB(A)
Niveau de pression acoustique (LpA)	94 dB(A)
Vibration main-bras (perçage)	15 m/s²
Classe de protection	II (double isolation)
Fonctions principales	Perçage, perçage avec percussion, burinage
Variateur de vitesse	Oui, progressif
Sens de rotation	Gauche/droite
Poignée antivibration	Oui, poignée supplémentaire
Entretien et nettoyage	Nettoyer les fentes de ventilation avec un pinceau, lubrification périodique du mandrin
Pièces détachées et réparabilité	Charbons, balais, mandrin, interrupteur disponibles

FOIRE AUX QUESTIONS - DH 5 SDS-max Flex

Comment changer le mandrin SDS-max ?

Pour changer le mandrin SDS-max, tirez le collier de déverrouillage vers l'arrière et insérez l'outil en tournant légèrement jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez le collier et sortez l'outil.

Quelle huile utiliser pour le graissage ?

Utilisez une huile spéciale pour perforateurs ou une graisse lithiée. Appliquez-en une petite quantité dans le mandrin tous les 20 heures d'utilisation.

Comment régler la profondeur de perçage ?

Utilisez la butée de profondeur fournie. Desserrez la vis, ajustez la tige à la profondeur souhaitée, puis resserrez.

Pourquoi la perceuse ne frappe-t-elle pas ?

Vérifiez que le sélecteur de mode est sur 'perçage avec percussion'. Assurez-vous aussi que l'outil est bien enfoncé dans le mandrin et que le charbon n'est pas usé.

Comment nettoyer les fentes de ventilation ?

Utilisez un pinceau sec ou un aspirateur doux pour retirer la poussière. Ne jamais utiliser d'air comprimé qui pourrait pousser les saletés à l'intérieur.

Puis utiliser des forets SDS-plus ?

Non, le mandrin SDS-max est incompatible avec les forets SDS-plus plus petits. Utilisez uniquement des outils à queue SDS-max.

Comment changer les charbons ?

Débranchez l'outil. Retirez les capuchons des porte-charbons, sortez les charbons usés et insérez les neufs en respectant le sens. Revissez les capuchons.

Quelle protection auditive utiliser ?

Portez des casques anti-bruit avec une atténuation d'au moins 25 dB, car le niveau sonore dépasse 100 dB(A).

Comment percer dans du métal ?

Utilisez un foret à métal, désactivez la percussion et percez à faible vitesse en lubrifiant avec de l'huile de coupe.

Que faire si le mandrin ne tient plus l'outil ?

Nettoyez l'intérieur du mandrin et la queue de l'outil. Si le problème persiste, le mandrin peut être usé et doit être remplacé.

MODE D'EMPLOI DH 5 SDS-max Flex

Symboles utilisés ..... 18

Données techniques ..... 18

Vue d'ensemble 19

Pour votre sécurité 20

Bruit et vibrations ..... 21

Instructions d'utilisation 21

Maintenance et nettoyage ..... 24

Consignes pour la mise au rebut .....24

Conformité C.€....25

Exclusion de responsabilité ..... 25

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou deblessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE!

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions.

Portez des lunettes de protection !

Portez un casque anti-bruit !

Consignes pour la mise au rebut de l'ancien appareil! (Voir page 24)

Données techniques

Marteau burineur DH 5		SDS-max
Puissance nominale absorbée	W	10
Nombre d'impacts à v i d e	min ^-1	3500
Énergie max. de chaque frappe (selon « EPTA-procedure 05/2009 »)	J	6,7
Logement d'outil SDS max.
Lubrification Graisse
Poids suivant « EPTA-procedure 01/2003 »	kg 5,4

Vue d'ensemble

1 Coiffe anti-poussière
2 Douille de verrouillage
3 Bague tournante pour régler le burin
4 Interrupteur
5 Cran d'arrêt
6 P o i g n é e

7 Vis de bridage pour poignée supplémentaire
8 Poignée supplémentaire
9 Cordon d'alimentation électrique
10 Graisse à outil
11 Plaque signalétique *

* pas visible

Pour votre sécurité

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et/ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

Avant d'utiliser cet appareil électrique, veuillez lire les documents suivants et respecter leurs contenus :

• La présente notice d'utilisatio.
• Les «Consignes générales de sécurité» régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915).
• Les règles et prescriptions préventives desaccidents applicables sur le lieu demise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques desécurité reconnues.

Toutefois, desonemploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.

llnefaututilisercet appareil électrique

• qu'à des fins conformes à l'usage prévu,
• dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Le marteau burineur DH 5 SDS-max est destiné

-aux utilisations professionnelles dans l'industrie et l'artisanat,

-aux travaux de burinage et de perçage moyennement difficiles dans le béton et la maçonnerie, ainsi que pour enlever le crépi et les carrelages,

-a servir avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier.

Consignes de sécurité pour les marteaux

■ Portez un casque anti-bruit! L'impact du bruit peut provoquer une perte d'acuité auditive.

■ Veuillez utiliser les poignées d'appoint livrées avec l'appareil.

Une perte de contrôle peut provoquer des blessures.

- Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

Utilisez des détecteurs appropriés pour localiser les lignes/conduites d'alimentation occultées, ou faites appel aux compagnies distributrices compétentes dans votre localité. Une entrée en contact avec des câbles électriques peut provoquer un incendie et une électrocution. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels ou risque de vous faire électrocuter.

■ Pendant le travail, tenez l'outil électroportatif avec les deux mains et veillez à bien vous tenir en équilibre.

Le guidage de l'outil électroportatif est plus sûr si vous le tenez des deux mains.

■ Sécurisez la pièce. Une pièce retenue au moyen du dispositif de serrage est retenue de manière plus sûre qu'avec votre main.

N'utilisez pas l'outil électroportatif si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux.

Les câbles d'alimentation endommagés accroissent le risque d'électrocution.

Consignes de sécurité spéciales

■ Ne traitez jamais de matériaux d'où pourraient se dégager des substances dangereuses pour la santé (l'amiante par exemple). Prenez des mesures de protection si le travail risque de générer des poussières dangereuses pour la santé, inflammables ou explosives.
Portez des masque anti-poussière.
Utilisez les installations d'aspiration de poussière si présentes.

■ Pour marquer l'appareil électrique, n'utilisez que des étiquettes autocollantes.
Ne percez jamais de trous dans le corps de l'appareil.

La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.

Bruit et vibrations

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

Le niveau de bruit évalué en décibels (A) s'élève typiquement à :

-Niveau de pression acoustique : 89 dB(A) ;

-Niveau de puissance sonore : 100 dB(A) ;

-Marge d'incertitude : K = 3 dB.

-Niveau de pression acoustique : 89 dB(A) ; -Niveau de puissance sonore : 100 dB(A) ; -Marge d'incertitude : K = 3 dB.

Valeur totale des vibrations (pendant le burinage) :

– Valeur émissive : a _h = 11,5 m/s^2

- Marge d'incertitude : K = 1,5 m/s ^2

- Valeur émissive : a _h = 11,5 m/s ^2 - Marge d'incertitude : K = 1,5 m/s ^2

ATTENTION!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

REMARQUE!

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux.

Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations représente les principales formes d'utilisation de l'outil électroportatif.

Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour pouvoir évaluer exactement la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint, ou tourne mais sans être effectivement en action. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail. Définissez des mesures de sécurité supplémentaires pour protéger l'opérateur contre les effets des vibrations, comme par exemple la maintenance de l'outillage électroportatif et des outils montés dessus, le maintien des mains au chaud, l'organisation du déroulement du travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85dB(A), veuillez porter un casque antibruit.

Instructions d'utilisation

Avant la mise en service

Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

Déplacer la poignée d'appoint

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez safiche mâle delaprise de courant.

PRUDENCE!

N'utilisez l'outil électroportatif qu'avec lapoignée supplémentaire montée.

Il est possible de faire pivoter la poignée supplémentaire dans une position quelconque pour garantir un travail sûr et sans fatigue.

■ Tournez la vis de bridage dans le sens antihoraire pour la détacher.

■ Faites pivoter la poignée d'appoint jusque sur la position souhaitée (radiale, axiale).
■ Pour réimmobiliser la poignée d'appoint, tournez la vis de bridage dans le sens horaire.

Mise en place des outils

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle delaprise de courant.

PRUDENCE!

Les outils mis en œuvre peuvent devenir très chauds. Portez des gants de protection !

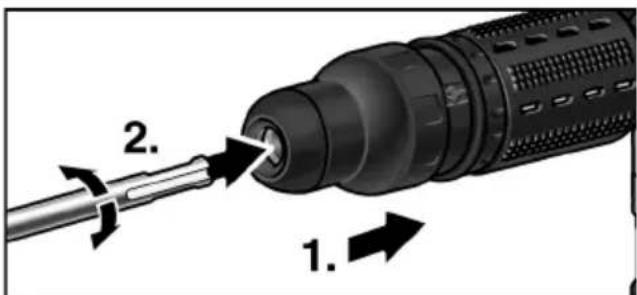

■ Nettoyez la queue de l'outil utilisé et graissez-la légèrement.
■ Vérifiez la coiffe anti-poussière. - Nettoyez la coiffe une fois sale. - Remplacez la coiffe anti-poussière si elle est défectueuse.
■ Mettez l'outil en œuvre et tournez jusqu'à ce qu'il soit verrouillé.
■ Pour vérifier le verrouillage, imprimez une traction à l'outil utilisé.

Enlèvement des outils

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle delaprise de courant.

PRUDENCE!

Les outils mis en œuvre peuvent devenir très chauds. Portez des gants de protection !

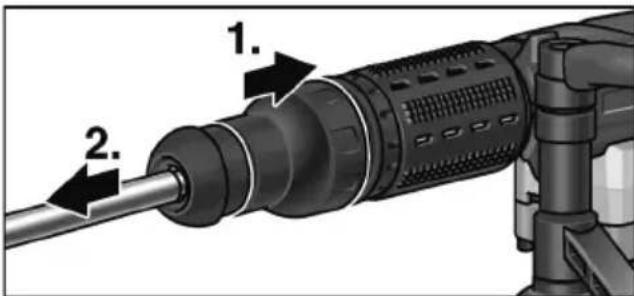

■ Tirez la douille de verrouillage en arrière (1.).
■ Retirez l'outil utilisé (2..).

Régler la position du burin

Il est possible d'ajuster le burin sur 12 positions différentes (espacées chacune de 30°).

■ Tirez à vous la bague tournante servant à régler le burin, et retenez-la (1.).
■ Tournez le burin jusqu'à ce qu'il se trouve sur l'angle voulu (2..).
■ Relâchez la bague tournante servant à régler le burin (3.).

Enclencher l'appareil électrique Sans encranter :

■ Appuyez sur l'interrupteur et retenez-le.

Coupure de l'appareil :

■ Relâchez l'interrupteur.

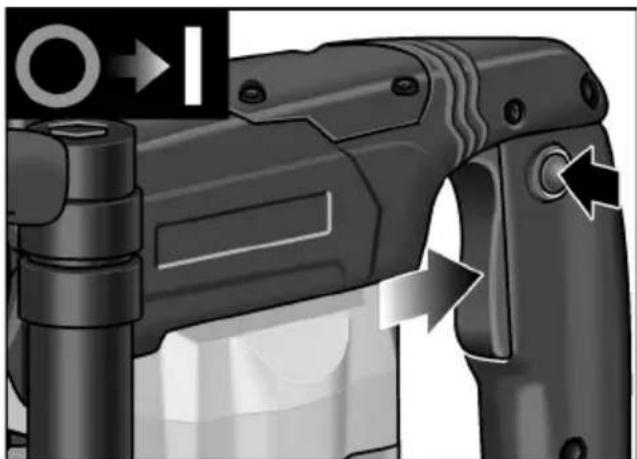

En faisant encranter :

PRUDENCE!

Après une coupure de courant, l'appareil redémarre tout seul s'il se trouvait encore enposition enclenchée. Si une coupure decourant se produit, ramenez immédiate-ment l'outil électroportatif en position éteinte !

■ Appuyez sur l'interrupteur et retenez-le.

■ Appuyez sur le cran d'arrêt pour qu'il retienne la gâchette en position enclenchée.

Coupure de l'appareil :

■ Appuyez sur la gâchette et relâchez-la.

Consignes de travail

1. Mettez le burin en place.
2. Tournez le burin jusque sur la position souhaitée.
3. Réglez la poignée d'appoint sur la position souhaitée.
4. Branchez la fiche mâle dans une prise de courant.
5. Saisissez l'outil électroportatif avec les deux mains et placez-vous en position de travail.
6. Enclencher l'appareil électrique.
7. Pendant le burinage, poussez l'outil électroportatif avec doigté afin qu'il ne saute pas.
8. Après la fin du travail, éteignez l'appareil.
9. Débranchez la fiche mâle de la prise de courant.

Consignes diverses

–L'utilisation d'outils « tranchants » sur cet outil électroportatif hausse sa puissance de travail et sa durée de vie.
-Travaillez de préférence par intermittence : Travaillez 30 secondes et laissez refroidir 90 secondes.
—Après le travail, nettoyez l'outil électropor- tatif, remettez-le dans la mallette de trans- port puis rangez-le dans un endroit sec.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle delaprise de courant.

Nettoyage

Nettoyez régulièrement l'appareil et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.

Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

Balais de charbon

L'outil électroportatif est équipé de charbons coupant l'alimentation électrique une fois qu'ils sont usés.

Une fois que ces charbons ont atteint leur limite d'usure, l'outil électroportatif s'éteint automatiquement.

REMARQUE!

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant.

En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre durecours en garantie.

Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur.

Si les charbons génèrent beaucoup d'étincelles, éteignez immédiatement l'outil électroportatif. Remettez l'outil électroportatif à un atelier du service après-vente agréé par le fabricant.

Réducteur

REMARQUE!

Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

L'outil électroportatif dispose d'une lubrification à la graisse. Faites changer la graisse/en refaire le plein par un atelier de service après-vente autorisé par le fabricant.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Si le cordon d'alimentation de l'outil électroportatif est endommagé, il faut le remplacer par un cordon d'alimentation spécial, confectionné d'avance (type de fixation X). Ce câble est disponible via le service après-vente FLEX.

Pièces de rechange et accessoires

Autres accessoires et notamment les outils utilisables : consultez les catalogues du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement.

Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/CE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

REMARQUE!

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives 2004/108/CE (jusqu'au 19/04/2016), 2014/30/UE (depuis le 20/04/2016), 2006/42/CE, 2011/65/CE.

Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice
