INSTRUKCJA OBSŁUGI DH 5 SDS-max Flex
Zastosowane symbole 94
Dane techniczne 94
Opis urządzenia 95
Dla własnego bezpieczeństwa ..... 96
Poziom hałasu i drgań 97
Instrukcja obsługi 97
Przegład, konserwacja i pielęgnacja ..... 100
Wskazówki dotyczące usuwania
opakowania i zużytego urządzenia ..... 100
Deklaracja zgodności C €....101
Wyłączenie z odpowiedzialności ..... 101
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio grożące niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji.
Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA!
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Zastosować okulary ochronne!
Używać ochronników słuchu!
Wskazówka dotycząca usuwania zużytego urządzenia! (patrz strona 100)
Dane techniczne
| Młot udarowy DH 5 | SDS-max | |
| Moc nominalna W 1050 | ||
| Liczba uderzeń na biegu jałowym | min ^1 | 3500 |
| Maks. energia pojedynczego uderzenia (odpowiednio „EPTA-procedure 05/2009“) | J | 6,7 |
| Mocowanie narzędzia SDS maks. | ||
| Smarowanie Smar | ||
| Cieżar odpowiednio do „EPTA-procedure 01/2003“ | kg 5,4 | |
Opis urządzenia
1 K o łpak chroniący przed pyłem
2 Tulejka blokująca
3 Pierścień obrotowy do nastawiania mjota
4 P r z e łącznik
5 Przycisk ustalający
6 U c h w y t
7 Śruba zaciskowa do mocowania uchwytu dodatkowego
8 Uchwyt dodatkowy
9 Elektryczny przewód zasilający
10 Smar narzędziowy
11 Tabliczka znamionowa *
* niewidoczna
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę przechować wskazówki bezpieczeństwa i pouczenia do użytku w przysz złości.
Przed użyciem urządzenia dokładnie przeczytać i postępować według wskazówek podanych w:
– niniejszej instrukcji obsługi,
- „Ogólnych wskazówkach bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
- zasad i przepisów terenowych obowiązujących na miejscu odnośnie bezpieczeństwa pracy.
Niniejsze narzędzie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego. Mimo to podczas używania urządzenia może wystąpić zagrożenie zdrowia i życia użytkownika lub osób trzecich albo dojść do uszkodzenia maszyny lub rzeczy. Urządzenie stosować tylko
– zgodnie z przeznaczeniem,
- we właściwym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.
Usterki wpływające niekorzystnie na stan bezpieczeństwa należy natychmiast usunąć.
Zastosowanie zgodne z przeznaczeniem
Młot udarowy DH 5 SDS-max przeznaczony jest
– do profesjonalnego zastosowania w przemyśle i rzemiośle,
— do prac o średnim stopniu trudności a mianowicie kucia bruzd w betonie i murze, jak również do usuwania tynku i kafli,
– do używania z odpowiednimi narzędziami, które zalecane są przez producenta do zastosowania z tym urządzeniem.
Wskazówki bezpieczeństwa przy pracy młotem
■ Używać ochronników słuchu.
Hałas może spowodować uszkodzenie słuchu.
■ Stosować uchwyty dodatkowe, które należą do zakresu dostawy urządzenia. Utrata kontroli może doprowadzić do zranienia użytkownika.
■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym urządzenie.
Kontakt z przewodem elektrycznym, który znajduje się pod napięciem może spowodować, że metalowe elementy urządzenia znajdą się także pod napięciem, a przez to doprowadzić do porażenia prądem elektrycznym.
■ Proszę zastosować odpowiednie urządzenia wykrywające, aby odnależć przewody zasilające albo zasięgnąć informacji w terenowych zakładach zaopatrujących w wodę, gaz i energię elektryczną. Kontakt urządzenia z przewodami elektrycznymi może spowodować wybuch pożaru lub porażenie prądem elektrycznym. Uszkodzenie przewodu gazowego może spowodować wybuch. Przebicie przewodu wody narzędziem spowoduje szkody materialne i może spowodować porażenie prądem elektrycznym.
■ Urządzenie elektryczne trzymać podczas pracy mocno obiema rękoma i zapewnić pewną, stabilną postawę.
Urządzenie elektryczne prowadzi się bezpieczniej trzymając je obiema rękoma.
■ Proszę zabezpieczyć materiał przeznaczony do obróbki. Materiał przeznaczony do obróbki zamocowany w imadle trzymany jest bezpieczniej, niż w ręce użytkownika urządzenia.
Nie wolno używać urządzenia elektrycznego z uszkodzonym przewodem zasilającym. Nie wolno dotykać uszkodzonego przewodu zasilającego; proszę natychmiast wyjąć wtyczkę z gniazdka sieciowego, jeżeli przewód elektryczny zostanie uszkodzony podczas pracy. Uszkodzony przewód zasilający zwiększa ryzyko porażenia prądem.
Specjalne wskazówki bezpieczeństwa
Nie obrabiać żadnych materiałów, przy obróbce których wydziałają się substancje szkodliwe dla zdrowia (np. azbest). Zastosować odpowiednie środki zapobiegawcze i ochronne w przypadku gdy występuje możliwość powstania pyłów szkodliwych dla zdrowia, pyłów palnych lub wybuchowych. Stosować przeciwpyłową maskę ochronną. Jeżeli to możliwe, należy zastosować odkurzacz przemysłowy.
■ Do oznaczenia narzędzia elektrycznego zastosować tylko tabliczki samoprzylepne. Nie wolno wiercić żadnych otworów w obudowie urządzenia.
Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
Poziom hałasu i drgań
Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.
Poziom hałasu wywołanego przez urządzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:
—Poziom ciśnienia akustycznego: 89 dB(A);
– Poziom hałasu podczas pracy: 100 dB(A);
- Dokładność: K = 3 dB.
Całkowita wartość drgań (przy kuciu):
$$ - \text { W a r t o s c e m i s j i : } a \quad h = 1 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$
$$ - \text { D o k ładność: } K = 1, 5 \mathrm{m/s} ^ {2} $$
UWAGA!
Podane wartości pomiarowe odnoszą się do nowych urządzeń. W codziennym użytkowaniu wartości poziomu hałasu i drgań zmieniają się.
WSKAZÓWKI!
Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być użyta do wzajemnego porównania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia tego urządzenia do innego zastosowania, z innym wyposażeniem, albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości.
Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.
W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje.
Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.
Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika urządzenia przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja narzędzi elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych
OSTROŻNIE!
Przy ciśnieniu akustycznym powyżej 85 dB(A) należy stosować ochronniki słuchu. (A) = na stanowisku pracy
Instrukcja obsługi
Przed pierwszym uruchomieniem
Rozpakować narzędzie elektryczne i wyposażenie, sprawdzić kompletność zakresu dostawy iczynienastąpiły uszkodzenia podczas transportu.
Przestawianie uchwytu dodatkowego
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.
OSTROŻNIE!
Narzędzie elektryczne używać zawsze tylko z zamontowanym uchwytem dodatkowym.

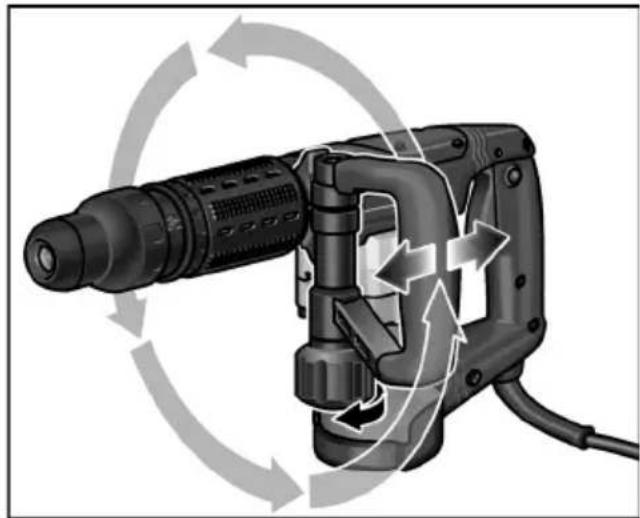

Uchwyt dodatkowy można przekręcić do każdej dowolnej pozycji, co zapewnia bezpieczną i niemęczącą pracę.
■ Śrubę zaciskową poluzować poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara.
Uchwyt dodatkowy przekręcić do żądanejj pozycji (radialnie, osiowo).
■ Ponownie zamocować uchwyt dodatkowy poprzez obrót śruby blokującej w kierunku zgodnym z ruchem wskazówek zegara.

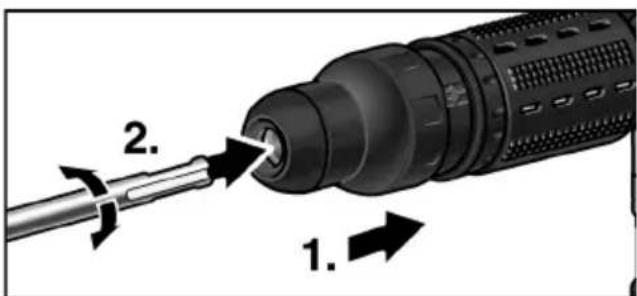

Wkładanie narzędzi roboczych
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.
OSTROŻNIE!
Użyte narzędzia mogą być bardzo gorące. Używać rękawic ochronnych!
■ Wyczyścić chwyt użytego narzędzia i lekko posmarować.
- Sprawdzić kołpak chroniący przed pyłem. - Zabrudzony kołpak ochronny wyczyścić. - Uszkodzony kołpak ochronny wymienić na nowy.
■ Włożyć narzędzie i przekręcić aż do zatrzasku. ■ Sprawdzić zatrzask poprzez pociągnięcie za narzędzie.

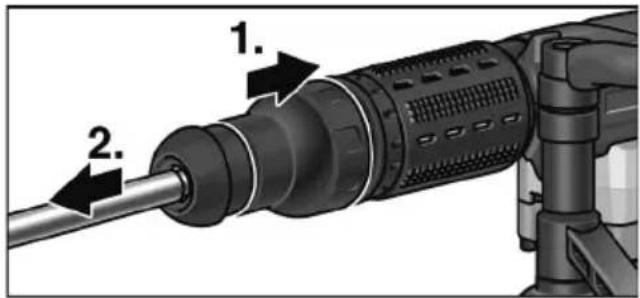

Wyjmowanie narzędzi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.
OSTROŻNIE!
Użyte narzędzia mogą być bardzo gorące. Używać rękawic ochronnych!
■ Tulejkę blokująca pociągnąć do tyłu (1.).
■ Wyjąć narzędzie (2.).
Nastawianie pozycji dłuta
Dłuto można nastawić w 12 pozycjach (każdorazowo przekręcić o 30°).
■ Pierścień obrotowy do nastawiania dłuta pociągnąć do przodu i przytrzymać (1.).
■ Przekręcać dłuto, aż dłuto ustawi się pod odpowiednim kątem (2.).
■ Zwolnić pierścień obrotowy do nastawiania dłuta (3.).

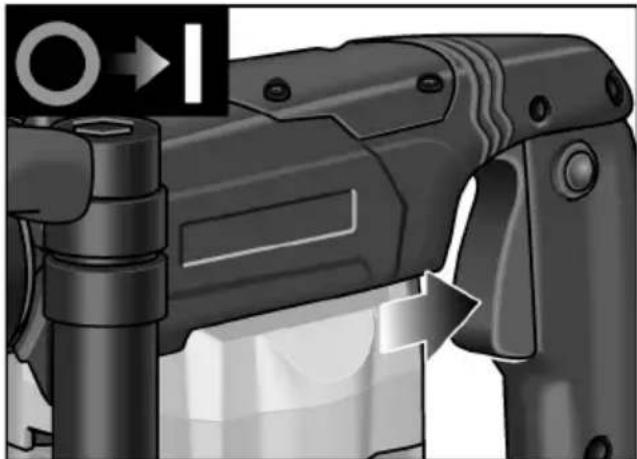

Włączanie narzędzia elektrycznego Bez zatrzasku:
■ Przełącznik nacisnąć i przytrzymać.

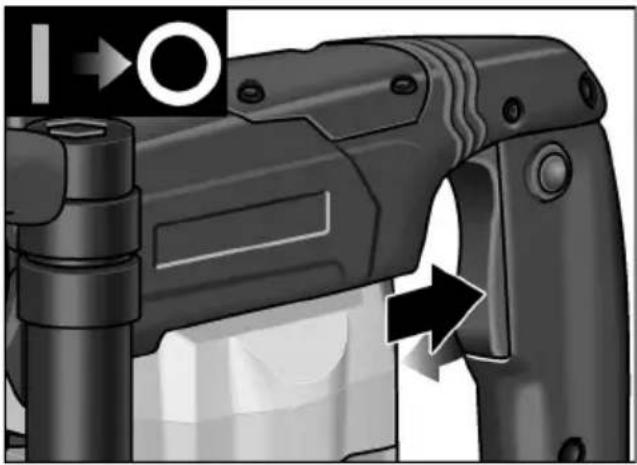

Wyłączyć urządzenie:
■ Zwolnić przełącznik.
Z zatrzaskiem:
OSTROŻNIE!
W przypadku przerwy w dopływie prądu włączone urządzenie zatrzyma się i po przerwie włączy się ponownie. W przypadku awarii w dopływie prądu natychmiast wyłączyć urządzenie!
■ Przełącznik nacisnąć i przytrzymać.
Nacisnąć przycisk ustalający, aby zablokować przełącznik.
Wyłączyć urządzenie:
■ Nacisnąć przycisk przełącznika i zwolnić.
Wskazówki dla użytkownika
- Włożyć dłuto.
- Przekręcić dłuto do żądanej pozycji.
- Uchwyt dodatkowy ustawić w żądanej pozycji.
- Wtyczkę włożyć do gniazdka sieciowego.
- Urządzenie elektryczne chwycić obiema rękoma i ustawić się w pozycji pracy.
- Włączyć urządzenie elektryczne.
- Przy kuciu młotem dociskać urządzenie z wyczuciem, aby nie skakało.
- Po zakończeniu pracy wyłączyć urządzenie.
- Wyjąć wtyczkę z gniazdka sieciowego.
Wskazówki dodatkowe
- Zastosowanie „ostrych“ narzędzi podnosi wydajność i przedłuża żywotność urządzenia elektrycznego.
– Pracować możliwe odcinkami czasowymi: 30 sek. pracy, 90 sek. schładzanie urządzenia. - Urządzenie elektryczne wyczyścić po pracy i przechowy w ać w walizce transportowej w suchym miejscu.
Przegląd, konserwacja i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyłąć wtyczkę z gniazdka sieciowego.
Czyszczenie
Urządzenie i otwory wentylacyjne należy regularnie czyścić. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania.
Wnętrze obudowy i silnik należy regularnie przedmuchiwać suchym, sprężonym powietrzem.
Szczotki węglowe
Narzędzie elektryczne wyposażone jest w wyłączające szczotki węglowe.
Po osiągnięciu granicy zużycia szczotek węglowych, następuje automatyczne wyłączenie urządzenia elektrycznego.
WSKAZÓWKA!
Zużyte szczotki węglowe wymienić na nowe, oryginalne szczotki dopuszczone przez producenta urządzenia. W przypadku zastosowania obcych fabrykatów wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.
Poprzez tylne otwory wentylacyjne może być widoczny płomień powstający na szczotkach węglowych podczas pracy urządzenia.
W przypadku zapalenia się szczotek węglowych należy natychmiast wyłączyć urządzenie elektryczne. Urządzenie elektryczne przekazać do warsztatu specjalistycznego, który posiada autoryzację producenta.
Przekładnia
WSKAZÓWKA!
Śrub znajdujących się na korpusie urządzenia nie wolno odkręcać w okresie gwarancji.
W przypadku nieprzestrzegania tego zalecenia wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.
Urządzenie elektryczne wyposażone jest w smarowanie smarem.
Wymianę/napełnianie smaru zlecić do wykonania w serwisowym warsztacie specjalistycznym autoryzowanym przez producenta.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
Jeżeli przewód zasilający narzędzia elektrycznego jest uszkodzony, musi być wymieniony na specjalnie przystosowany przewód zasilający (sposób wymiany – X, tzn. wymiany może dokonać użytkownik). Ten specjalnie przystosowany przewód zasilający można nabyć za pośrednictwem serwisu firmy FLEX.
Części zamienne i wyposażenie dodatkowe
Wyposażenie dodatkowe, a szczególnie narzędzia, które dopuszczone są do zastosowania z tym urządzeniem, można znaleźć w katalogach producenta.
Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.
Tylko dla krajów EU.
Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/EG o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego istnieje obowiązek zbierania narzędzi elektrycznych celem odzyskania surowców wtórnych i utylizacji.
WSKAZÓWKA!
Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.
Deklaracja zgodności C€
Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi:
EN 60745 zgodnie z wymaganiami rozporządzenia
2004/108/WE (do 19.04.2016),
2014/30/UE (od 20.04.2016),
Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Manager Research &
Development (R & D)
Klaus Peter Weinper
Head of Quality
Department (QD)
22.07.2015
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub brak możliwości jego zastosowania.
Producent i jego przedstawiciel nie odpowia- dają za szkody spowodowane niewłaściwym używaniem urządzenia lub powstałe przy używaniu urządzenia w powiązaniu z wyrobami innych producentów.
Tartalom
2014/30/EU (od 20.04.2016),
2006/42/ES, 2011/65/ES.
2014/30/EÚ (od 20.04.2016),
2006/42/ES, 2011/65/ES.
Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
- Zastosowane symbole
- OSTRZEŻENIE!
- OSTROŻNIE!
- WSKAZÓWKA!
- Symbole na urządzeniu
- Dane techniczne
- Opis urządzenia
- Dla własnego bezpieczeństwa
- Zastosowanie zgodne z przeznaczeniem
- Wskazówki bezpieczeństwa przy pracy młotem
- Specjalne wskazówki bezpieczeństwa
- Poziom hałasu i drgań
- UWAGA!
- WSKAZÓWKI!
- Instrukcja obsługi
- Przed pierwszym uruchomieniem
- Przestawianie uchwytu dodatkowego
- Wkładanie narzędzi roboczych
- Wyjmowanie narzędzi
- Nastawianie pozycji dłuta
- Włączanie narzędzia elektrycznego Bez zatrzasku:
- Z zatrzaskiem:
- Wyłączyć urządzenie:
- Wskazówki dla użytkownika
- Wskazówki dodatkowe
- Przegląd, konserwacja i pielęgnacja
- Czyszczenie
- Szczotki węglowe
- Przekładnia
- Naprawy
- Części zamienne i wyposażenie dodatkowe
- Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
- Deklaracja zgodności C€
- Wyłączenie z odpowiedzialności
- Tartalom
Marka : Flex
Model : DH 5 SDS-max
Kategoria : Wiertarka
