DH 5 SDS-max - Furadeira Flex - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto SDS-max
Marca	Flex
Modelo	DH 5 SDS-max
Potência nominal	1500 W
Tensão de alimentação	230 V ~ 50 Hz
Tipo de mandril	SDS-max
Energia de impacto	8,5 J
Número de impactos em vazio	0 – 2700 golpes/min
Velocidade em vazio	0 – 600 rpm
Diâmetro máximo de perfuração em concreto	40 mm
Diâmetro máximo de perfuração em aço	13 mm
Diâmetro máximo de perfuração em madeira	40 mm
Peso	6,8 kg
Dimensões (C x L x A)	480 x 110 x 290 mm
Nível de potência sonora (LWA)	105 dB(A)
Nível de pressão sonora (LpA)	94 dB(A)
Vibração mão-braço (perfuração)	15 m/s²
Classe de proteção	II (dupla isolação)
Funções principais	Perfuração, perfuração com impacto, cinzelamento
Variador de velocidade	Sim, progressivo
Sentido de rotação	Esquerda/direita
Punho antivibração	Sim, punho adicional
Manutenção e limpeza	Limpar as aberturas de ventilação com um pincel, lubrificação periódica do mandril
Peças de reposição e reparabilidade	Carvões, escovas, mandril, interruptor disponíveis

Perguntas frequentes - DH 5 SDS-max Flex

Como trocar o mandril SDS-max?

Para trocar o mandril SDS-max, puxe o colar de destravamento para trás e insira a ferramenta girando levemente até que ela encaixe. Para retirá-lo, puxe o colar e remova a ferramenta.

Qual óleo usar para a lubrificação?

Use um óleo especial para perfuradores ou graxa de lítio. Aplique uma pequena quantidade no mandril a cada 20 horas de uso.

Como ajustar a profundidade de perfuração?

Use o limitador de profundidade fornecido. Afrouxe o parafuso, ajuste a haste na profundidade desejada e aperte novamente.

Por que a furadeira não impacta?

Verifique se o seletor de modo está em 'perfuração com impacto'. Assegure-se também de que a ferramenta está bem inserida no mandril e que o carvão não está desgastado.

Como limpar as aberturas de ventilação?

Use uma escova seca ou um aspirador suave para remover a poeira. Nunca use ar comprimido, pois pode empurrar a sujeira para dentro.

Posso usar brocas SDS-plus?

Não, o mandril SDS-max é incompatível com brocas SDS-plus menores. Use apenas ferramentas com haste SDS-max.

Como trocar os carvões?

Desconecte a ferramenta. Remova as tampas dos porta-carvões, retire os carvões usados e insira os novos respeitando a orientação. Reaperte as tampas.

Qual proteção auditiva usar?

Use protetores auriculares com atenuação de pelo menos 25 dB, pois o nível sonoro ultrapassa 100 dB(A).

Como perfurar metal?

Use uma broca para metal, desative o impacto e perfure em baixa velocidade lubrificando com óleo de corte.

O que fazer se o mandril não segurar mais a ferramenta?

Limpe o interior do mandril e a haste da ferramenta. Se o problema persistir, o mandril pode estar desgastado e deve ser substituído.

MANUAL DE UTILIZADOR DH 5 SDS-max Flex

Panorâmica da máquina 43

Para sua segurança 44

Ruído e vibração 45

Instruções de utilização 45

Manutenção e tratamento 48

Indicações sobre reciclagem .....48

Conformidade C€....49

Exclusão de responsabilidades ..... 49

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.

CUIDADO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções deserviço!

Usar óculos de protecção!

Usar protecção para os ouvidos!

Indicações sobre reciclagem para o aparelho antigo! (ver a pág, 48)

Martelo para cinzelar		DH 5SDS-max
Potência nominal absorvida	W	10
Número de impactos em vazio	min^-1	3500
Energia máxima de impacto (segundo «EPTA-procedure 05/2009»)	J	6,7
Admissão da ferramenta		SDS máx.
Lubrificação Massa		lubrificante
Peso conforme «EPTA-procedure 01/2003»	kg 5,4

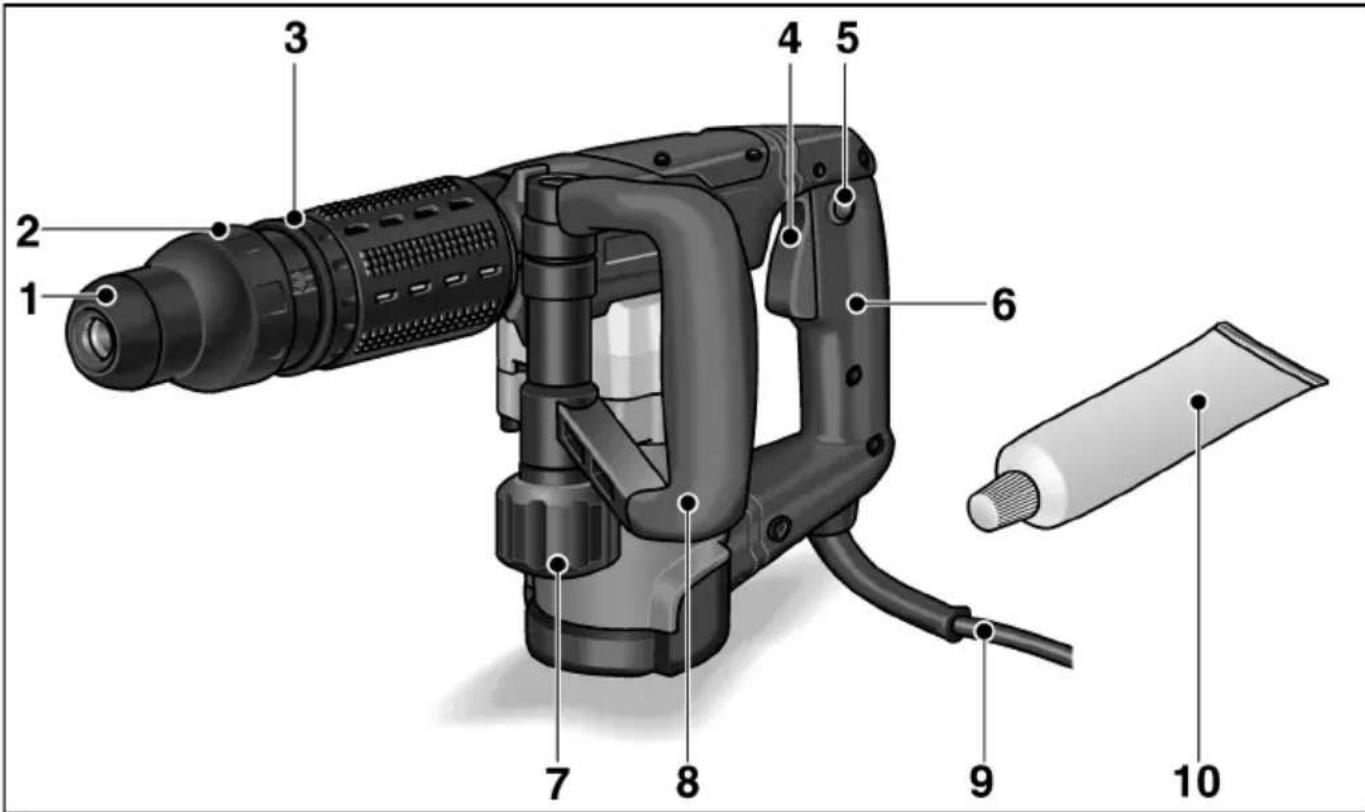

Panorâmica da máquina

1 Capa de protecção contra poeira
2 Bucha de bloqueio
3 Anel rotativo para regulação do cinzel
4 Interruptor
5 Botão de imobilização
6 Punho

7 Parafuso de aperto para o punho adicional
8 Punho adicional
9 O cabo de rede
10 Massa lubrificante para ferramentas
11 Chapa de características *

* não é visível

Para sua segurança

AVISO!

Leia todas as indicações de segurança e instruções. Negligências no respeito pelas indicações de segurança e pelas instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para o futuro.

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

• Estas Instruções de serviço.
• Instruções gerais de segurança, para utilização com ferramentas eléctricas nadocumentação anexa (Textos-n.: 315.915.
• As regras e as normas em vigor para prevenção contra acidentes no local deutilização e proceder em conformidade.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor.

Noentanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

• de acordo com as disposições legais,
  – em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

O martelo para cinzelar DH 5 SDS-max está preparado

-para uma utilização na indústria e por profissionais,
-para trabalhos de média dificuldade de encalcar e de demolição em betão, assim como para remover reboco e azulejos,
-para utilização com ferramentas indicadas e recomendadas pelo fabricante para este aparelho.

Indicações de segurança para martelos

■ Usar protecção para os ouvidos. O efeito de ruído pode provocar perdas de audição.
- Utilizar os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.

O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

- Utilizar aparelhos detectores adequados, para detectar tubagens de alimentação ocultas, peça a intervenção da entidade local responsável pelas tubagens de alimentação.

O contacto com cabos eléctricos pode provocar um incêndio e choque eléctrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque eléctrico.

■ Manter a ferramenta eléctrica fixa com ambas as mãos ao trabalhar e procurar manter uma posição de segurança.

A ferramenta eléctrica é mais segura conduzida com ambas as mãos.

■ Fixar a peça a trabalhar.

Uma peça mantida fixa com um dispositivo de fixação está mais segura do que presa na sua mão.

Não utilizar a ferramenta eléctrica com o cabo de ligação danificado. Não tocar no cabo de ligação danificado e desligar a ficha da tomada, se o cabo for danificado durante o trabalho. Cobos de ligação danificados aumentam o risco de um choque eléctrico.

Indicações de segurança especiais

Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos Utilizar máscara de protecção contra poeiras. Se existir disponível um sistema de aspiração de pó, deverá utilizá-lo.

Para identificação da ferramenta eléctrica utilizar somente chapas autocolantes.

Não fazer furos na estrutura da serra.

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho comporta normalmente:

-Nível de pressão acústica: 89 dB(A);

-Nível de ruído-potência: 100 dB(A);

-Insegurança: K = 3 dB.

Valor global de vibração (ao cinzelar):

- Valor de emissão: a _h = 11,5 m/s ^2

- Insegurança: K = 1,5 m/s ^2

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente.

Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

CUIDADO!

Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector para os ouvidos.

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e acessórios e verificar, se o fornecimento está completo e se existem danos provocados pelo transporte.

Ajustar o punho adicional

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

CUIDADO!

Utilizar a ferramenta eléctrica só com o punho adicional montado.

O punho adicional pode ser rodado em qualquer posição, para garantir um trabalho seguro e sem de fadiga.

■ Desapertar o parafuso de aperto, rodando-o em sentido contrário ao dos ponteiros do relógio.

■ Rodar o punho adicional para a posição desejada (radial, axial).

Rodando o parafuso de aperto no sentido dos ponteiros do relógio, voltar a fixar o punho adicional.

Aplicação das ferramentas

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

CUIDADO!

Ferramentas de utilização aplicadas podem ficar muito quentes. Utilizar luvas de protecção.

■ Limpar e lubrificar ligeiramente a haste da ferramenta de utilização.
■ Controlar a capa de protecção contra poeira.
- Limpar a capa suja.
- Substituir a capa de protecção contra poeira defeituosa.

Colocar e rodar a ferramenta de utilização, até ela bloquear.
■ Controlar o bloqueio na ferramenta de utilização, puxando-a.

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

CUIDADO!

Ferramentas de utilização aplicadas podem ficar muito quentes.

Utilizarluvasdeprotecção.

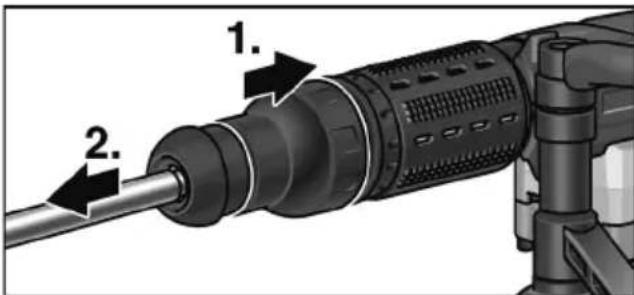

■ Puxar a bucha de bloqueio para trás (1.).
■ Desmontar a ferramenta de utilização (2.).

Regular a posição do cinzel

O cinzel pode ser ajustado em 12 posições diferentes (deslocado, respectivamente em 30°).

■ Puxar para a frente e reter nessa posição o anel rotativo para regulação do cinzel (1.).
■ Rodar o cinzel, até este apresentar o ângulo pretendido (2.).
■ Libertar o anel rotativo para regulação do cinzel (3.).

■ Premir o interruptor e mantê-lo nessa posição.

Desligar o aparelho:

■ Soltar o interruptor.

Com engate:

CUIDADO!

Numa falha de corrente, o aparelho volta afuncionar, se tiver sido deixado ligado. Desligar imediatamente a ferramenta eléctrica em caso de falha de corrente!

■ Premir o interruptor e mantê-lo nessa posição.

■ Pressionar o botão de imobilização para bloquear o interruptor.

Desligar o aparelho:

Indicações sobre trabalho

1. Colocar o cinzel.
2. Rodar o cinzel para a posição pretendida.
3. Regular o punho adicional para a posição pretendida.
4. Ligar a ficha à tomada.
5. Segurar a ferramenta eléctrica com ambas as mãos e assumir a posição de trabalho.
6. Ligar a ferramenta eléctrica.
7. Pressionar suavemente a ferramenta eléctrica para a frente, ao cinzelar, de modo que ele não salte.
8. Depois de terminado o trabalho, desligar o aparelho.
9. Desligar a ficha da tomada.

Outras indicações

-A aplicação de ferramentas de utilização „afiadas“ aumenta o rendimento e o tempo de duração da ferramenta eléctrica.
-Se possível, trabalhar em intervalos: Trabalhar 30 segundos, arrefecer 90 segundos.
-Depois do trabalho, limpar a ferramenta eléctrica e guardá-la dentro da mala de transporte num local seco.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Limpeza

Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.

Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A ferramenta eléctrica está equipada com escovas de carvão para corte de ligação.

Depois de se atingir o limite máximo de desgaste das escovas de carvão, a ferramenta eléctrica desliga automaticamente da corrente.

INDICAÇÃO!

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, pode-se observar a ignição dos carvões, durante o funcionamento. Com faíscas muito intensas das escovas de carvão, desligar imediata-mente a ferramenta eléctrica.

Entregar a ferramenta eléctrica para reparação numa oficina autorizada pelo fabricante.

Engrenagem

INDICAÇÃO!

Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

A ferramenta eléctrica dispõe de uma lubrificação de massa lubrificante.

A mudança/enchimento de massa lubrificante deve ser efectuada numa oficina de Assistência Técnica autorizada pelo fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Se o cabo de ligação da ferramenta eléctrica apresentar danos, ele tem que ser substituído por um outro especialmente preparado (tipo de aplicação X). Ele pode ser adquirido através dos Serviços Técnicos FLEX.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para outros acessórios, principalmente ferramentas de utilização.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem serinutilizados, retirando-lhes os cabos deligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/EG sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em

«Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60745 de acordo com as determinações das directivas

2004/108/CE (até 19.04.2016),

2014/30/UE (a partir de 20.04.2016),

2006/42/CE, 2011/65/CE.

Responsável pela documentação técnica:

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.
