CHE 2-28 R SDS-plus - Furadeira Flex - Manual de utilização gratuito

Tipo de produto	Martelete perfurador e cinzelador
Marca	Flex
Modelo	CHE 2-28 R SDS-plus
Categoria	Furadeira
Potência nominal absorvida	800 W
Velocidade sem carga	0-1300 min⁻¹
Número de impactos em vazio	0-4000 min⁻¹
Energia máxima de cada golpe (EPTA 05/2009)	2,7 J
Diâmetro máximo de perfuração - Concreto	28 mm
Diâmetro máximo de perfuração - Alvenaria (coroa de metal duro)	68 mm
Diâmetro máximo de perfuração - Madeira	30 mm
Diâmetro máximo de perfuração - Metal	13 mm
Peso (conforme EPTA 01/2003)	2,65 kg
Alojamento da ferramenta	SDS-plus
Lubrificação	Graxa
Alimentação	Rede elétrica (230 V)
Nível de pressão sonora	91 dB(A)
Nível de potência sonora	102 dB(A)
Vibrações (perfuração com percussão)	14,30 m/s² (K=1,5 m/s²)
Vibrações (cinzelamento)	14,50 m/s² (K=1,5 m/s²)
Proteção necessária	Óculos, protetor auricular, proteção respiratória (P2)
Manutenção	Escovas de carbono auto-cortantes, limpeza regular das aletas de ventilação
Conformidade	CE, EN 62841, diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE

Perguntas frequentes - CHE 2-28 R SDS-plus Flex

Como mudar o modo de trabalho (perfuração, percussão, cinzelamento)?

Pressione a tecla de destravamento e gire o seletor de modo para o símbolo desejado: Perfuração ( ), Martelo perfurador (IT), Cinzelamento (T) ou Ajuste do cinzel ( ). Altere o modo apenas quando a ferramenta estiver parada.

Como inserir uma broca SDS-plus?

Desconecte a ferramenta. Limpe a haste da broca. Empurre a broca no mandril SDS girando levemente até que ela se encaixe. Puxe para verificar o travamento. Use um mandril de três castanhas para brocas sem haste SDS (madeira, metal).

Como ajustar o limitador de profundidade?

Desconecte a ferramenta. Pressione a no punho adicional. Insira o limitador de profundidade e ajuste na profundidade desejada. Solte a alavanca para travar.

Quais são os diâmetros máximos de perfuração?

Os diâmetros máximos são: concreto 28 mm, alvenaria (coroa) 68 mm, madeira 30 mm, metal 13 mm.

Como inverter o sentido de rotação?

Use a alavanca inversora localizada acima do gatilho. Empurre para cima para rotação anti-horária, para baixo para horária. Acione apenas quando a ferramenta estiver parada.

Quais equipamentos de proteção devo usar?

Use sempre óculos de proteção, protetor auricular (pois o nível sonoro ultrapassa 85 dB) e máscara respiratória classe P2 durante trabalhos que gerem poeira.

Como limpar e fazer a manutenção da ferramenta?

Desconecte a ferramenta antes de qualquer manutenção. Limpe regularmente as aletas de ventilação com ar comprimido seco. As escovas de carbono se desgastam e cortam automaticamente a alimentação; substitua apenas por peças originais. A graxa do redutor deve ser trocada por uma assistência técnica autorizada.

O que fazer se a ferramenta parar repentinamente?

Isso pode indicar que as escovas de carbono estão desgastadas. A ferramenta é projetada para desligar automaticamente nesse momento. Leve a ferramenta a uma oficina autorizada Flex para substituição das escovas.

Posso usar acessórios diferentes de SDS-plus?

Sim, para brocas de madeira ou metal, use um mandril de três castanhas (não fornecido). Para cinzelamento, use cinzéis com haste SDS-plus. Consulte o catálogo Flex para acessórios compatíveis.

Como descartar o aparelho no fim da vida útil?

Não descarte a ferramenta no lixo doméstico. Conforme a diretiva europeia 2012/19/UE, deposite em um ponto de coleta para reciclagem de resíduos eletrônicos. Corte o cabo de alimentação antes.

MANUAL DE UTILIZADOR CHE 2-28 R SDS-plus Flex

Símbolos utilizados 48
Símbolos no aparelho 48
Características técnicas ..... 48
Panorâmica da máquina ..... 49
Para sua segurança 50
Ruído e vibração .... 51
Instruções de utilização ..... 52
Manutenção e tratamento ..... 55
Indicações sobre reciclagem ..... 56
Conformidade C€ 56
Exclusão de responsabilidades ..... 56

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Usar protecção para os ouvidos!

Usar leve protecção respiratória!

Indicações sobre reciclagem para o aparelho antigo (ver a pág Indicações sobre reciclagem)!

Martelo para furar e cinzelar		CHE 2-28 R SDS-plus
Potência nominal absorvida	W 800
Velocidade nominal do motor	min^-1	0–1300
Número de impactos em vazio	min^-1	0–4000
Energia máxima de impacto (segundo «EPTA-procedure 05/2009»)	J	2,7
Lubrificação		Massa lubrificante
Admissão da ferramenta	SDS-plus
Diámetro máx. do furo– Betão– Alvenaria (Coroa de furar HM)– Madeira– Metal	mm mm mm mm	28683013
Peso de acordo com «EPTA-procedure 01/2003»	kg 2,65

Panorâmica da máquina

1 Mandril SDS
2 Mandril intercambiável
3 Veio roscado
4 Punho adicional
5 Alavanca de retenção do batente de profundidade
6 Batente de profundidade
7 Selector rotativo para o modo de trabalho
8 Tecla de desbloqueamento
9 Alavanca para selecção do sentido de rotação
(Rotação à direita/esquerda)

10 Interruptor

Para ligar e desligar, assim como para aumentar a velocidade até ao máximo de rotações/golpes.

11 Botão de imobilização

12 Punho

13 O cabo de rede

Leia todas as indicações de segurança e instruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

• estas Instruções de serviço,
• as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor.

No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

– de acordo com as disposições legais,

- em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

O martelo para furar e cinzelar CHE 2-28 R SDS-plus está preparado

• para utilização profissional na indústria e em oficinas,
• para furar com percussão em alvenaria e betão, para fixação de buchas e ancoragens e furos de passagem,
• para pequenos trabalhos de levanta- mento para remover reboque e azulejos,
• para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.

Indicações de segurança para martelos

■ Usar protecção para os ouvidos. O efeito de ruído pode provocar perdas de audição.
- Utilizar os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente. O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

Indicações de segurança para martelos

■ Use proteção auditiva. O efeito de ruído pode provocar perdas de audição.
Utilize os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico.

Outras instruções de segurança

• Utilizar aparelhos detectores adequados, para detectar tubagens de alimentação ocultas, peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos eléctricos pode provocar um incêndio e choque eléctrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque eléctrico.

■ Manter a ferramenta eléctrica fixa com ambas as mãos ao trabalhar e procurar manter uma posição de segurança. A ferramenta eléctrica é mais segura conduzida com ambas as mãos.

• Fixar a peça a trabalhar. Uma peça mantida fixa com um dispositivo de fixação está mais segura do que presa na sua mão.
  Não utilizar a ferramenta eléctrica com o cabo de ligação danificado. Não tocar no cabo de ligação danificado e desligar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de um choque eléctrico.
  Só utilizar ferramentas com admissão da ferramenta SDS-plus. Verificar o bloqueio correcto, puxando a ferramenta.
  Se a capa de protecção contra poeira estiver danificada, requerer imediatamente a sua substituição. A capa de protecção contra poeira impede a entrada de pó na admissão da ferra- menta.
  As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades. A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reacções alérgicas.

• Providenciar uma boa ventilação no local de trabalho!

• Se possível, utilizar uma aspiração de pó independente.
• Recomenda-se a utilização de uma máscara de protecção da respiração com uma classe de filtro P2.

Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).
Para identificação da ferramenta eléctrica utilizar somente chapas autocolantes. Não fazer furos na estrutura da serra.
A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841.

O nível de ruído A estimado do aparelho comporta normalmente:

• Nível de pressão acústica: 91 dB(A);
• Nível de ruído-potência: 102 dB(A);
• Insegurança: K = 3 dB.

Valor global de vibrações:

- Ao furar com percussão:

• Valor de emissão: a _h = 14,30 m/s ^2
• Insegurança: K = 1,5 m/s ^2

- Ao cinzelar:

• Valor de emissão: a _h = 14,50 m/s ^2
• Insegurança: K = 1,5 m/s ^2

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos.

Na utilização diária alteram-se os valores de ruído e de oscilação.

i INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma estimativa exacta da carga das vibrações, devem, também, ser considerados os tempos, durante os quais o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das

vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e acessórios e verificar, se o fornecimento está completo e se existem danos provocados pelo transporte.

Ajustar o punho adicional

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

ATENÇÃO!

Utilizar a ferramenta eléctrica só com o punho adicional montado.

O punho adicional pode ser rodado em qualquer posição, para garantir um trabalho seguro e sem de fadiga.

- Eliminar encravamentos rodando o punho adicional no sentido contrário ao dos ponteiros do relógio.

■ Rodar o punho adicional para a posição pretendida.

Rodando o punho adicional no sentido dos ponteiros do relógio, fixar o punho na posição desejada.

Montar o batente de profundidade

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

■ Premir a parte superior da alavanca de retenção que se encontra no punho adicional e mantê-la premida.
■ Inserir o batente de profundidade.
■ Regular o batente de profundidade para a necessária profundidade do furo.
■ Soltar a alavanca de retenção.

Utilização de ferramentas com veio SDS

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

ATENÇÃO!

Ferramentas de utilização aplicadas podem ficar muito quentes. Utilizar luvas de protecção.

INDICAÇÃO!

As ferramentas utilizadas têm de ter um veio SDS. Para ferramentas sem veio SDS (p. ex., broca para madeira), deve-se utilizar uma bucha com aperto de três dentes.

■ Controlar a capa de protecção contra poeira.

• Limpar a capa suja.
• Solicitar a substituição da capa de protecção contra poeira quando danificada.

■ Inserir a ferramenta de trabalho (1.) e rodá-la (2.) até ficar bloqueada.

■ Controlar o bloqueio na ferramenta de utilização, puxando-a.

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

ATENÇÃO!

Ferramentas de utilização aplicadas podem ficar muito quentes.

Utilizar luvas de protecção.

■ Puxar a bucha de bloqueio para trás (1.).
■ Desmontar a ferramenta de utilização (2.).

Regular o modo de trabalho

ATENÇÃO!

Alterar o modo de trabalho só com a ferramenta eléctrica completamente parada.

■ Pressionar a tecla de desbloqueamento. ■ Regular o selector rotativo para o modo de trabalho pretendido:

Furar
iT Furar com percussão
○ Regular a posição do cinzel (ver aí).
T Cinzelar

INDICAÇÃO!

• Nas posições (Furar), (Furar com percussão) e T (cinzelar) tem que ser visível o bloquear da tecla de desbloqueamento (saltar para fora).
• Na posição (Regulação da posição do cinzel) não ligar a ferramenta eléctrica.

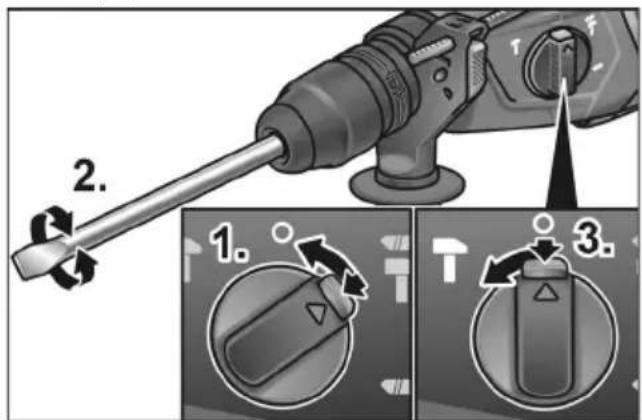

Regular a posição do cinzel

O cinzel pode ser rodado para uma posição que seja ideal para execução dos trabalhos.

■ Pressionar a tecla de desbloqueamento e colocar o selector rotativo no símbolo ○ (1.) para o modo de trabalho.

■ Rodar o cinzel, até este apresentar o ângulo pretendido (2.).
■ Pressionar a tecla de desbloqueamento e colocar o selector rotativo no símbolo T para o modo de trabalho. Dar atenção ao bloqueamento!

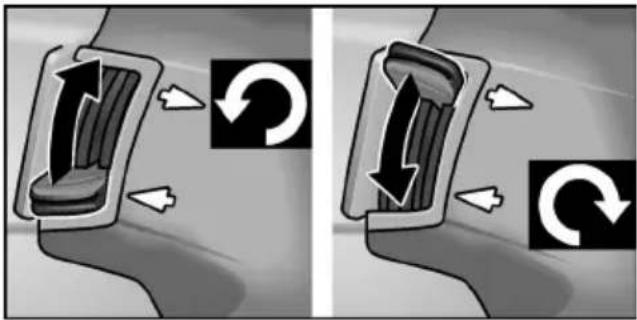

Regular o sentido de rotação

ATENÇÃO!

Alterar o modo de trabalho só com a ferramenta eléctrica completamente parada.

■ Posicionar o selector do sentido da rotação na posição necessária:

- Em cima: no sentido contrário aos ponteiros do relógio

- Em baixo: no sentido dos ponteiros do relógio

■ Premir o interruptor e mantê-lo nessa posição.

O interruptor da ferramenta eléctrica permite um aumento lento do número de rotações e de golpes até ao valor máximo pretendido.

Desligar o aparelho:

■ Soltar o interruptor.

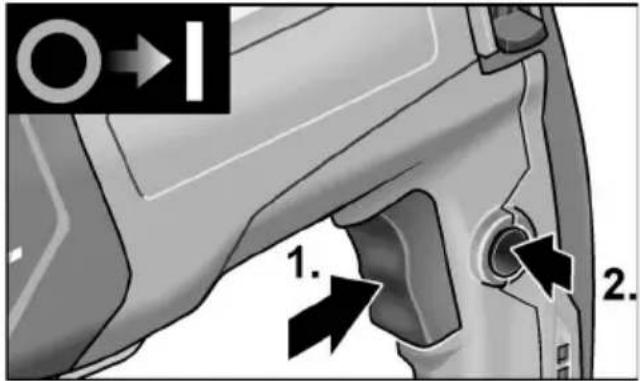

Com engate:

AVISO!

Depois de uma falha de corrente a ferramenta eléctrica ligada volta a arrancar. Desligar imediatamente a ferramenta eléctrica!

■ Pressionar e manter premido o interruptor (1.).
■ Pressionar o botão de imobilização para bloquear o interruptor (2.).

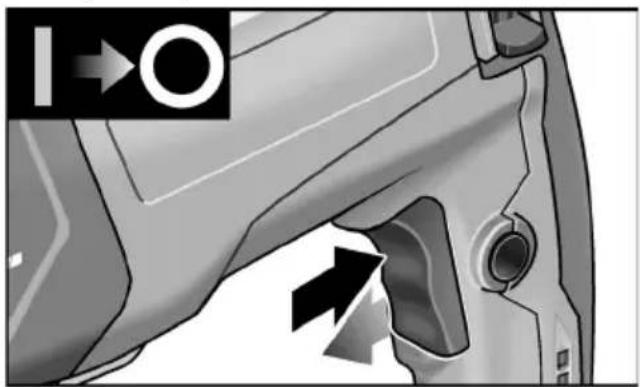

Desligar o aparelho:

■ Premir e libertar o interruptor.

Indicações sobre trabalho

Furar/Furar com percussão

1. Colocar o selector rotativo para o modo de trabalho no símbolo (Furar) ou IT (Furar com percussão). Dar atenção ao bloqueamento!

2. Colocar a broca.

3. Regular o punho adicional para a posição pretendida.
4. Ligar a ficha à tomada.

5. Segurar a ferramenta eléctrica com ambas as mãos e assumir a posição de trabalho.

6. Fixar a broca e ligar a ferramenta eléctrica.

7. Pressionar suavemente a ferramenta eléctrica para a frente.
8. Depois de terminado o furo, desligar o aparelho.
9. Desligar a ficha da tomada.

Cinzelar

1. Colocar o cinzel.
2. Colocar o selector rotativo no símbolo ○ para o modo de trabalho.
3. Rodar o cinzel para a posição pretendida.
4. Colocar o selector rotativo no símbolo T para o modo de trabalho. Dar atenção ao bloqueamento!
5. Regular o punho adicional para a posição pretendida.
6. Ligar a ficha à tomada.
7. Segurar a ferramenta eléctrica com ambas as mãos e assumir a posição de trabalho.
8. Ligar a ferramenta eléctrica.
9. Pressionar suavemente a ferramenta eléctrica para a frente, ao cinzelar, de modo que ele não salte.
10. Depois de terminado o trabalho, desligar o aparelho.
11. Desligar a ficha da tomada.

Outras indicações

• A aplicação de ferramentas de utilização «afiadas» aumenta o rendimento e o tempo de duração da ferramenta eléctrica.
• Depois do trabalho, limpar a ferramenta eléctrica e guardá-la dentro da mala de transporte num local seco.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

Limpeza

■ Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.
■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A ferramenta eléctrica está equipada com escovas de carvão para corte de ligação.

Depois de se atingir o limite máximo de desgaste das escovas de carvão, a ferramenta eléctrica desliga automaticamente da corrente.

i INDICAÇÃO!

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, pode-se observar a ignição dos carvões, durante o funcionamento.

Com faíscas muito intensas das escovas de carvão, desligar imediatamente a ferramenta eléctrica. Entregar a ferramenta eléctrica para reparação numa oficina autorizada pelo fabricante.

Engrenagem

i INDICAÇÃO!

Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

A ferramenta eléctrica dispõe de uma lubrificação de massa lubrificante.

A mudança/enchimento de massa lubrificante deve ser efectuada numa oficina de Assistência Técnica autorizada pelo fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Se o cabo de ligação da ferramenta eléctrica apresentar danos, ele tem que ser substituído por um outro especialmente preparado (tipo de aplicação X).

Ele pode ser adquirido através dos Serviços Técnicos FLEX.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para outros acessórios, principalmente ferramentas de utilização.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 62841 de acordo com as determinações das directivas 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

Inhoud
