| Tipo di prodotto | Martello perforatore e scalpello |
| Marca | Flex |
| Modello | CHE 2-28 R SDS-plus |
| Categoria | Trapano |
| Potenza nominale assorbita | 800 W |
| Velocità a vuoto | 0-1300 min⁻¹ |
| Numero di impatti a vuoto | 0-4000 min⁻¹ |
| Energia max. per colpo (EPTA 05/2009) | 2,7 J |
| Diametro max. di foratura - Calcestruzzo | 28 mm |
| Diametro max. di foratura - Muratura (corona in metallo duro) | 68 mm |
| Diametro max. di foratura - Legno | 30 mm |
| Diametro max. di foratura - Metallo | 13 mm |
| Peso (secondo EPTA 01/2003) | 2,65 kg |
| Alloggiamento utensile | SDS-plus |
| Lubrificazione | Grasso |
| Alimentazione | Rete (230 V) |
| Livello di pressione acustica | 91 dB(A) |
| Livello di potenza sonora | 102 dB(A) |
| Vibrazioni (foratura con percussione) | 14,30 m/s² (K=1,5 m/s²) |
| Vibrazioni (scalpellatura) | 14,50 m/s² (K=1,5 m/s²) |
| Protezione necessaria | Occhiali, cuffie antirumore, protezione respiratoria (P2) |
| Manutenzione | Spazzole di carbone auto-spegnenti, pulizia regolare delle feritoie |
| Conformità | CE, EN 62841, direttive 2014/30/UE, 2006/42/CE, 2011/65/UE |
Domande frequenti - CHE 2-28 R SDS-plus Flex
Domande degli utenti su CHE 2-28 R SDS-plus Flex
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale CHE 2-28 R SDS-plus - Flex e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CHE 2-28 R SDS-plus del marchio Flex.
MANUALE UTENTE CHE 2-28 R SDS-plus Flex
Simboli utilizzati 30
Simboli sull'apparecchio ..... 30
Dati tecnici 30
Guida rapida 31
Per la vostra sicurezza 32
Rumore e vibrazione 33
Istruzioni per l'uso 34
Manutenzione e cura 37
Istruzioni per la rottamazione e lo smaltimento .... 38
Conformità (€) 38
Esclusione della responsabilità ..... 38
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente.
In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.
AVVISO!
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Prima della messa in funzione leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Indossare la protezione acustica!
Usare una maschera antipolvere leggera!
Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina Istruzioni per la rottamazione e lo smaltimento)!
Dati tecnici
| Martello perforatorescalpellatore | CHE 2-28 RSDS-plus | |
| Potenza assorbitanominale | W | 800 |
| Numero di giri a vuoto min ^-1 | 0–1300 | |
| Frequenza dipercussione a vuoto | min ^-1 | 0–4000 |
| Max. energia di percus-sione singola (secondola «Procedura EPTA05/2009») | J | 2,7 |
| Lubrificazione Grasso | ||
| Portautensile SDS-plus | ||
| Diametro max. foro– calcestruzzo– muratura (puntaa corona in metalloduro)– legno– metallo | mmmmmmmm | 28683013 |
| Peso secondo la«EPTA-Procedure01/2003» | kg 2,65 | |

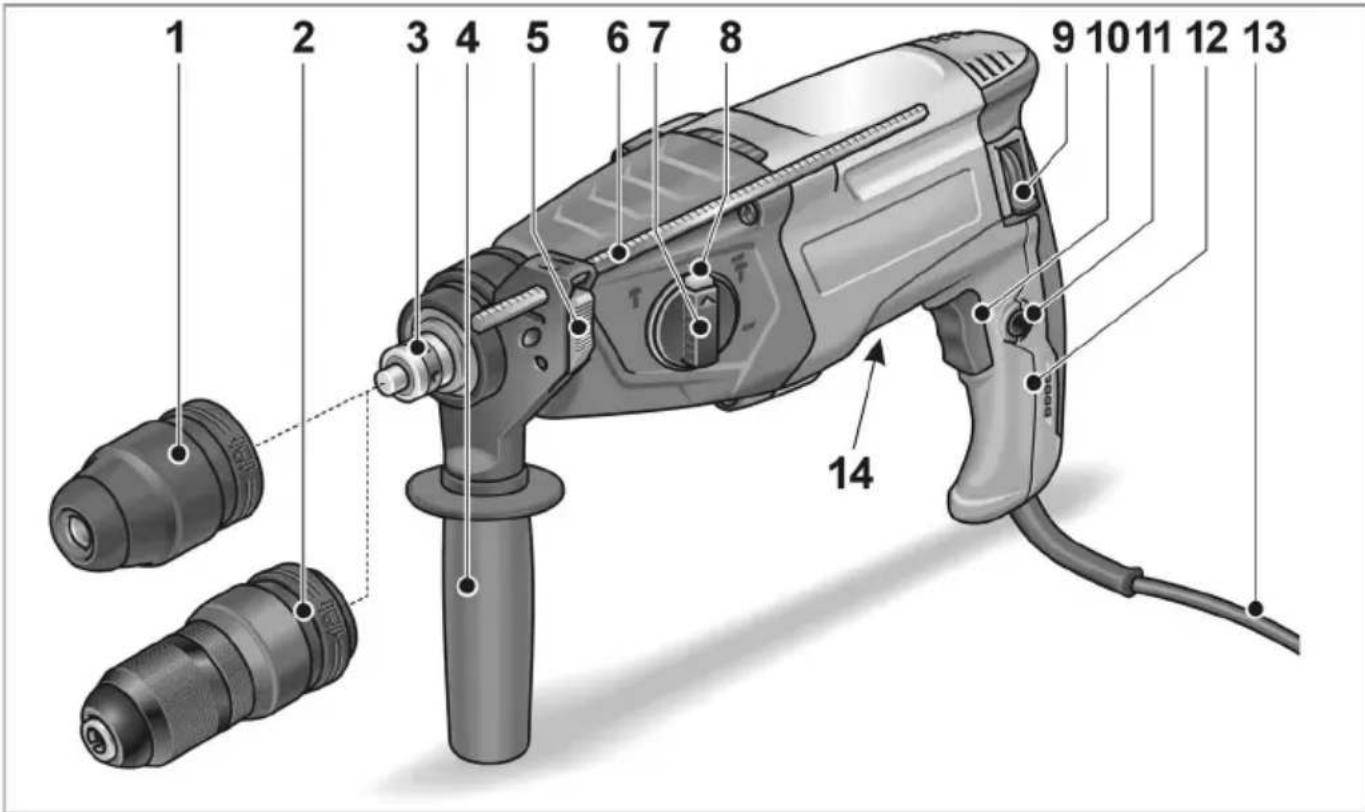

Guida rapida
1 Mandrino SDS
2 Mandrino intercambiabile
3 A l b e r i n o
4 Impugnatura supplementare
5 Leva di serraggio per l'arresto
di profondità
6 Arresto di profondità
7 Manopola per modalità di lavoro
8 Tasto di sblocco
9 Leva per la selezione del senso di rotazione
(rotazione destrorsa/sinistrorsa)
10 Interruttore
Per accendere e spegnere e per accelerare fino alla massima velocità di rotazione/percussione.
11 Pulsante di arresto
12 Maniglia
13 Cavo d'alimentazione
14 Targhetta d'identificazione *
Per la vostra sicurezza
PERICOLO!
Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.
Leggere prima di usare l'elettroutensile ed agire conformemente:
- queste istruzioni per l'uso,
- le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),
– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo
- per l'uso regolare previsto,
- in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
Il martello perforatore scalpellatore CHE 2-28 R SDS-plus è destinato
- per l'impiego professionale nell'industria e nell'artigianato,
- alla trapanatura a percussione in muratura e calcestruzzo, per il fissaggio di tasselli ed ancoraggi e per fori passanti,
- per semplici lavori di scalpellatura per rimuovere intonaco e piastrelle,
- per l'impiego con attrezzo per essi appropriato e raccomandato dal produttore per questo elettroutensile.
Avvertenze di sicurezza per martelli
■ Indossare la protezione acustica!
L'effetto del rumore può causare la perdita dell'udito.
■ Usare le impugnature supplementari fornite con l'apparecchio. La perdita del controllo può causare lesioni.
■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
Istruzioni di sicurezza per l'utilizzo di punte lunghe con martelli perforatori
Iniziare la foratura sempre ad un ridotto numero di giri e con la testa della punta a contatto con il pezzo in lavorazione.
A numeri di giri superiori, la punta probabilmente si curverebbe in caso di rotazione libera senza contatto con il pezzo in lavorazione, causando lesioni all'operatore.
■ Esercitare pressione soltanto direttamente in linea con la punta, senza eccedere nella pressione stessa. Le punte possono curvarsi, causando rotture o perdite di controllo dell'utensile e, di conseguenza, lesioni all'operatore.
Ulteriori avvertenze di sicurezza
- Utilizzare idonei rilevatori, per sondare la presenza di condutture di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendio e scossa elettrica. Il danneggiamento di una tubazione del gas può causare un'esplosione.
La penetrazione in una conduttura dell'acqua provoca danni materiali o può causare una scossa elettrica.
■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Guidare in sicurezza l'elettroutensile con entrambe le mani.
■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.
Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.
- Utilizzare solo utensili con mandrino SDS-plus. Controllare il corretto bloccaggio tirando l'utensile.
■ Fare sostituire immediatamente una ghiera antipolvere danneggiata. La ghiera antipolvere impedisce la penetrazione della polvere nel mandrino.
■ Lo sviluppo di polvere da materiali, come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.
- Provvedere ad una buona ventilazione del posto di lavoro!
- Se possibile, utilizzare un'aspirazione delle polveri esterna.
- Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2.
■ Non lavorare materiali, che nella lavorazione liberano sostanze nocive alla salute (ad es. amianto).
■ Per contrassegnare l'elettroutensile usare solo targhette adesive.
Non praticare fori nella carcassa.
■ La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 62841.
Il livello di rumore stimato A dell'apparecchio è tipicamente:
– Livello di pressione acustica: 91 dB(A);
– Livello di potenza acustica: 102 dB(A);
- Insicurezza: K = 3 dB.
Valore totale di vibrazione:
- durante la trapanatura a percussione:
- Valore di emissione: a_h=14,30 m/s^2
- Insicurezza: K = 1,5 m/s
- durante la scalpellatura:
- Valore di emissione: a_h=14,50 m/s^2
- Insicurezza: K = 1,5 m/s
ATTENZIONE!
I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
i AVVISO!
Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.
Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato.
Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.
Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Istruzioni per l'uso
Prima della messa in funzione
Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

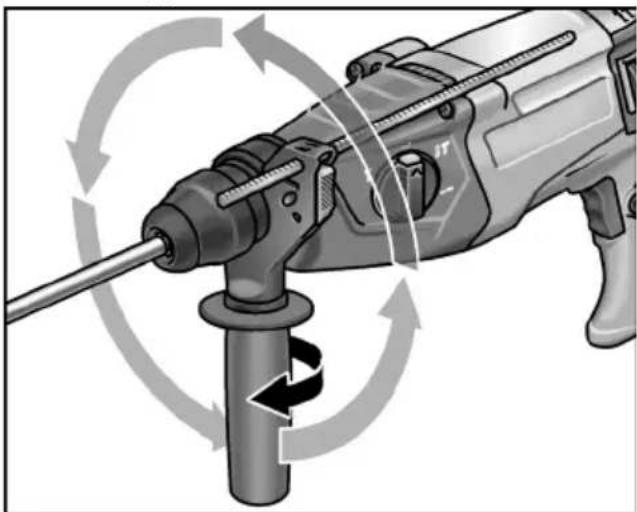

Regolare l'impugnatura supple- mentare
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
PRUDENZA!
Usare l'elettroutensile solo con l'impugnatura supplementare montata.
L'impugnatura supplementare può essere ruotata in una posizione qualsiasi, per garantire un lavoro in sicurezza ed ergonomico.
■ Allentare il serraggio ruotando l'impugnatura supplementare in senso antiorario.
■ Ruotare l'impugnatura supplementare nella posizione desiderata.
■ Ruotando l'impugnatura supplementare in senso orario, fissare l'impugnatura nella posizione desiderata.
Montare l'arresto di profondità
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
■ Premere e mantenere la leva di serraggio sull'impugnatura supplementare nella parte superiore.
■ Inserire l'arresto di profondità.
■ Regolare l'arresto di profondità alla prevista profondità del foro.
■ Rilasciare la leva di serraggio.
Inserimento degli utensili con codolo SDS
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!
AVVISO!
Gli utensili utilizzati devono disporre di un codolo SDS. Per gli utensili senza codolo SDS (ad es. punte da legno) utilizzare un mandrino per punte da trapano a tre morsetti.
■ Controllare la ghiera antipolvere.
– Pulire la ghiera, se sporca.
– Fare sostituire la ghiera antipolvere se difettosa.
■ Inserire (1.) e ruotare (2.) l'utensile finché non si blocca.
■ Controllare il bloccaggio tirando l'utensile.
Rimozione degli utensili
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!
■ Tirare indietro il manicotto di serraggio (1.).
■ Rimuovere l'utensile (2.).

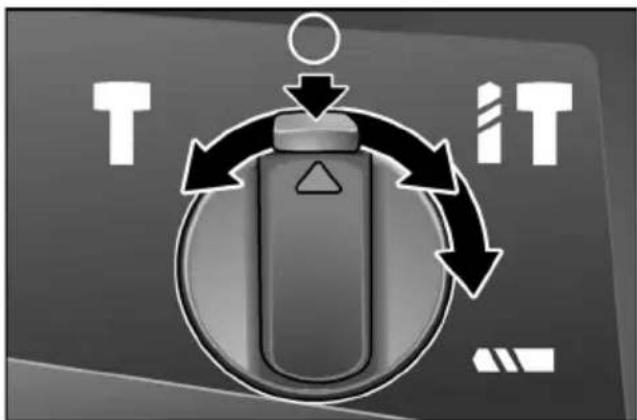

Impostare la modalità di lavoro
PRUDENZA!
Cambiare modalità di lavoro solo quando l'elettroutensile è fermo.
■ Premere il tasto di sblocco.
■ Regolare la manopola sulla modalità di lavoro desiderata:
Trapanatura
IT Trapanatura a percussione
○ Posizionamento dello scalpello (vedi sotto)
T Scalpellatura
i AVVISO!
- Nelle posizioni (trapanatura), (trapanatura a percussione) e T (scalpellatura) il pulsante di sblocco deve essere visibilmente bloccato (estratto).
- Nella posizione (regolazione della posizione dello scalpello) non accendere l'elettroutensile.
Posizionamento dello scalpello
Lo scalpello può essere ruotato nella posizione ottimale per i lavori da eseguire.
■ Premere il pulsante di sblocco e mettere la manopola per la modalità di lavoro sul simbolo Q(1.).
■ Ruotare lo scalpello, finché non è posizionato nell'angolazione desiderata (2.).
■ Premere il pulsante di sblocco e mettere la manopola per la modalità di lavoro sul simbolo. Attenzione al bloccaggio!
Impostare il senso di rotazione
PRUDENZA!
Cambiare modalità di lavoro solo quando l'elettroutensile è fermo.
■ Disporre il preselettore del senso di rotazione sulla posizione desiderata:
– Sopra: in senso antiorario
- Sotto: in senso orario
Accendere l'elettroutensile
Senza arresto:
■ Premere e mantenere premuto l'interruttore.
L'interruttore dell'elettroutensile permette un lento aumento della velocità di rotazione e percussione fino al valore massimo.
Spegnere l'apparecchio:
■ Rilasciare l'interruttore.
Con arresto:
PERICOLO!
Dopo una interruzione dell'energia elettrica l'elettroutensile inserito si riavvia.
Spegnere immediatamente l'elettroutensile!
■ Premere l'interruttore e mantenerlo premuto (1.).
■ Per arrestare l'interruttore premere il pulsante di arresto (2.).
Spegnere l'apparecchio:
■ Premere e rilasciare l'interruttore.
Istruzioni per il lavoro
Trapanatura/trapanatura a percussione
-
Regolare la manopola della modalità di lavoro sul simbolo (Trapanatura) oppure (Trapanatura a percussione). Attenzione al bloccaggio!
-
Introduzione della punta da trapano.
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la spina di alimentazione.
- Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
- Appoggiare la punta da trapano ed accendere l'elettroutensile.
- Spingere l'elettroutensile con precauzione in avanti.
- Eseguito il foro, spegnere l'apparecchio.
- Estrarre la spina d'alimentazione.
Scalpellatura
- Introdurre lo scalpello.
- Regolare la manopola della modalità di lavoro sul simbolo
- Ruotare lo scalpello nella posizione desiderata.
- Regolare la manopola della modalità di lavoro sul simbolo T Attenzione al bloccaggio!
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la spina di alimentazione.
- Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
- Accendere l'elettroutensile.
- Durante la scalpellatura spingere con precauzione l'elettroutensile in avanti, in modo che non salti.
- Eseguito il lavoro, spegnere l'apparecchio.
- Estrarre la spina d'alimentazione.
Altre avvertenze
- L'uso di utensili «affilati» aumenta la produttività del lavoro e la durata utile dell'elettroutensile.
- Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.
Pulizia
■ Pulire regolarmente l'apparecchio e le fessure di ventilazione.
La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Spazzole di carbone
L'elettroutensile è dotato di spazzole di sicurezza.
Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.
i AVVISO!
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento.
In caso di forte scintillio delle spazzole, spegnere immediatamente l'elettroutensile.
Affidare l'elettroutensile ad un'officina di assistenza clienti autorizzata dal costruttore.
Meccanismo
i AVVISO!
Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi.
In caso d'inosservanza si estinguono i doveri di garanzia del produttore.
L'elettroutensile dispone di una lubrificazione a grasso. Fare eseguire il cambio/ rabbocco del grasso da un'officina di assistenza clienti autorizzata dal costruttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Se il cavo di alimentazione dell'elettroutensile è danneggiato, deve essere sostituito con uno speciale cavo di alimentazione (tipo di collegamento X).
Fornitura del cavo tramite il servizio assistenza clienti FLEX.
Ricambi ed accessori
Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore.
Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com
Istruzioni per la rottamazione e lo smaltimento
PERICOLO!
Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.
Solo per paesi dell'UE.
Non gettare elettroutensili nei rifiuti domestici!
Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
AVVISO!
Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.
Conformità €
Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:
EN 62841 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.
Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Esclusione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.
Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
Contenido
- Simboli utilizzati
- PERICOLO!
- PRUDENZA!
- AVVISO!
- Simboli sull'apparecchio
- Dati tecnici
- Guida rapida
- Per la vostra sicurezza
- Uso regolare
- Avvertenze di sicurezza per martelli
- Istruzioni di sicurezza per l'utilizzo di punte lunghe con martelli perforatori
- Ulteriori avvertenze di sicurezza
- Rumore e vibrazione
- ATTENZIONE!
- i AVVISO!
- Istruzioni per l'uso
- Prima della messa in funzione
- Regolare l'impugnatura supple- mentare
- Montare l'arresto di profondità
- Inserimento degli utensili con codolo SDS
- Rimozione degli utensili
- Impostare la modalità di lavoro
- Posizionamento dello scalpello
- Impostare il senso di rotazione
- Accendere l'elettroutensile
- Istruzioni per il lavoro
- Trapanatura/trapanatura a percussione
- Scalpellatura
- Altre avvertenze
- Manutenzione e cura
- Pulizia
- Spazzole di carbone
- Meccanismo
- Riparazioni
- Ricambi ed accessori
- Istruzioni per la rottamazione e lo smaltimento
- Conformità €
- Esclusione della responsabilità
- Contenido
Marca : Flex
Modello : CHE 2-28 R SDS-plus
Categoria : Trapano
