CHE 2-28 R SDS-plus - Pora Flex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Poravasara ja talttavasara
Tuotemerkki	Flex
Malli	CHE 2-28 R SDS-plus
Kategoria	Porakone
Nimellisottoteho	800 W
Kuormittamaton nopeus	0-1300 min⁻¹
Kuormittamaton iskutaajuus	0-4000 min⁻¹
Yksittäisiskun maksimienergia (EPTA 05/2009)	2,7 J
Porauksen max. halkaisija - Betoni	28 mm
Porauksen max. halkaisija - Muuraus (kovametallikruunu)	68 mm
Porauksen max. halkaisija - Puu	30 mm
Porauksen max. halkaisija - Metalli	13 mm
Paino (EPTA 01/2003 mukaan)	2,65 kg
Työkalunpidin	SDS-plus
Voitelu	Rasva
Virtalähde	Verkkovirta (230 V)
Äänenpainetaso	91 dB(A)
Äänitehotaso	102 dB(A)
Tärinä (iskuporaus)	14,30 m/s² (K=1,5 m/s²)
Tärinä (talttaus)	14,50 m/s² (K=1,5 m/s²)
Tarvittava suojaus	Suojalasit, kuulosuojaimet, hengityssuojain (P2)
Huolto	Itsesammuvat hiiliharjat, säännöllinen tuuletusaukkojen puhdistus
Vaatimustenmukaisuus	CE, EN 62841, direktiivit 2014/30/EU, 2006/42/EY, 2011/65/EU

Usein kysytyt kysymykset - CHE 2-28 R SDS-plus Flex

Miten työskentelytilaa vaihdetaan (poraus, isku, talttaus)?

Paina lukituspainiketta ja käännä tilanvalitsin haluttuun symboliin: Poraus ( ), Poravasara (IT), Talttaus (T) tai Taltan säätö ( ). Vaihda tilaa vain, kun työkalu on pysähtynyt.

Miten SDS-plus-terä asetetaan?

Irrota työkalu verkkovirrasta. Puhdista terän varsi. Työnnä terä SDS-pitimeen kiertämällä kevyesti, kunnes se lukittuu. Vedä tarkistaaksesi lukituksen. Käytä kolmileukaista istukkaa terille ilman SDS-vartta (puu, metalli).

Miten syvyysrajoitin säädetään?

Irrota työkalu verkkovirrasta. Paina lisäkahvan kiristysvipua. Aseta syvyysrajoitin ja säädä se haluttuun syvyyteen. Vapauta vipu lukitaksesi.

Mitkä ovat porauksen enimmäishalkaisijat?

Enimmäishalkaisijat ovat: betoni 28 mm, muuraus (kruunu) 68 mm, puu 30 mm, metalli 13 mm.

Miten pyörimissuunta vaihdetaan?

Käytä liipaisimen yläpuolella olevaa suunnanvaihtovipua. Työnnä sitä ylös vastapäivään, alas myötäpäivään. Käytä sitä vain, kun työkalu on pysähtynyt.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina suojalaseja, kuulosuojaimia (koska äänitaso ylittää 85 dB) ja P2-luokan hengityssuojainta pölyä synnyttävissä töissä.

Miten työkalu puhdistetaan ja huolletaan?

Irrota työkalu verkkovirrasta ennen huoltoa. Puhdista tuuletusaukot säännöllisesti kuivalla paineilmalla. Hiiliharjat kuluvat ja katkaisevat automaattisesti virran; vaihda ne vain alkuperäisosilla. Vaihteiston rasvan vaihdon saa suorittaa vain valtuutettu huolto.

Mitä tehdä, jos työkalu pysähtyy yhtäkkiä?

Tämä voi tarkoittaa, että hiiliharjat ovat kuluneet. Työkalu on suunniteltu sammumaan automaattisesti tässä vaiheessa. Vie työkalu valtuutettuun Flex-huoltoon hiiliharjojen vaihtoa varten.

Voinko käyttää muita kuin SDS-plus-tarvikkeita?

Kyllä, puu- ja metalliporille käytä kolmileukaista istukkaa (ei sisälly toimitukseen). Talttaukseen käytä SDS-plus-vartisia talttia. Katso yhteensopivat tarvikkeet Flex-luettelosta.

Miten laite hävitetään käyttöiän päätyttyä?

Älä hävitä työkalua kotitalousjätteen mukana. EU-direktiivin 2012/19/EU mukaisesti toimita se sähköromun keräyspisteeseen. Katkaise virtajohto ennen hävitystä.

KÄYTTÖOHJE CHE 2-28 R SDS-plus Flex

Käytetyt symbolit 93

Symbolit koneessa....93

Tekniset tiedot 93

Kuva koneesta 94

Turvallisuusasiaa 95

Melu ja tärinä 96

Käyttöohjeet 97

Huolto ja hoito 100

Kierrätysohjeita 101

C€-Vaatimustenmukaisuus 101

Vastuun poissulkeminen 101

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Käytä kevyttä

hengityssuojainta!

Vanhan laitteen kierrätysohjeet

(katso sivu Kierrätysohjeita)!

Tekniset tiedot

Pora- ja piikkausvasara		CHE 2-28 R SDS-plus
Nimellisottoteho W 800
Nopeus, ilman kuormaa	min^-1	0–1300
Kuormittamaton iskuluku	min^-1	0–4000
Maks. iskunergia »EPTA-procedure 05/2009:n« mukaan)	J	3,0
Voitelu Rasva
Työkalun kiinnitys SDS-plus
Max. poranhalkaisija – Betoni – Muurattu rakenne (kovametalli-porakruunu) – Puu – Metalli	mm mm mm mm	28 68 30 13
Paino »EPTA-menetelmän 01/2003« mukaan	kg	2,65

Kuva koneesta

1 SDS Poraistukka
2 Poraistukka
3 K a r a
4 Lisäkahva
5 Syvyysrajoittimen lukitsin
6 Syvyysrajoitin
7 Toimintovalitsin
8 Vapautuspainike
9 Pyörimissuunnan valintavipu (oikealle/vasemmalle)
10 Käynnistyskytkin Käynnistys ja pysäytys sekä maksimi kierros-/iskuluvun säätö.

11 Lukitusnuppi
12 Käsikahva
13 Verkkojohto
14 Tyyppikilpi *

Turvallisuusasiaa

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Pora- ja piikkausvasara CHE 2-28 R SDS-plus on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – vasaraporaukseen muuratuissa rakenteissa ja betonissa ankkurointeihin ja läpivientiporauksiin,
• kevyisiin piikkaustöihin poistettaessa rappausta ja laattoja,
• käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Vasaroita koskevat turvallisuusohjeet

Käytä kuulonsuojaimia! Melu saattaa aiheuttaa kuulovammoja.
Käytä konetta sen mukana toimitetun lisäkahvan kanssa. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia.
Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

Poravasaroiden pitkien poranterien käyttöä koskevat turvallisuusohjeet

■ Aloita poraustehtävä aina hitaalla nopeudella ja porankärki työkappaletta vasten. Jos poranterän annetaan pyöriä vapaasti työkappaletta koskettamatta suurella kierrosnopeudella, terä saattaa taipua.
■ Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti. Jos poranterä taipuu, se saattaa katketa tai aiheuttaa työkalun hallinnan menetyksen ja johtaa loukkaantumisvaaraan.

Muita turvallisuusohjeita

Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen, tai käänny paikallisen energia- ja vesilaitoksen puoleen.
Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun.
Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen.
Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

- Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin.

Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

• Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut. Älä koske vialliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana. Vialliset kaapelit lisäävät sähköiskun riskiä.
  Käytä vain työkaluja SDS-plus työkaluliitoksella. Tarkista kunnollinen lukittuminen vetämällä työkalusta.
  Jätä viallinen pölysuoja heti vaihdettavaksi. Pölysuoja estää pölyn pääsemisen työkaluliitokseen.
  ■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille. Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

– Huolehdi hyvästä ilmanvaihdosta työpaikalla!
- Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

• Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
  Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.
  ■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 62841 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

• Äänenpainetaso: 91 dB(A);
• Äänitehotaso: 102 dB(A);
• Epävarmuus: K = 3 dB.

Tärinän kokonaisarvo:

- porattaessa:

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin.

Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

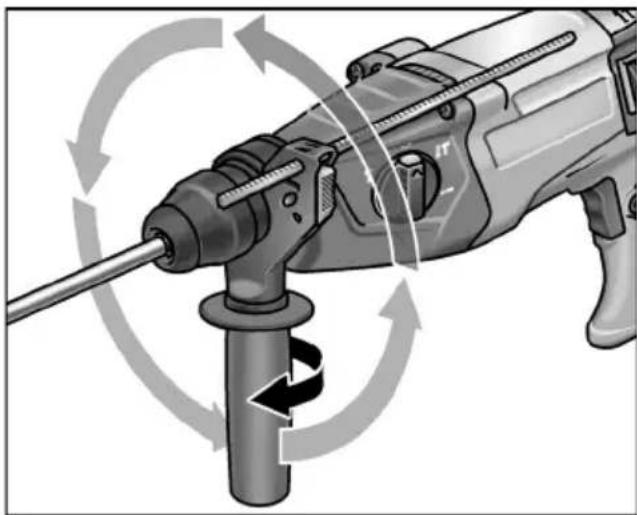

Lisäkahvan säätö

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Käytä sähkötyökalua vain lisäkahvan ollessa paikoillaan.

Lisäkahvan voi kääntää mihin asentoon tahansa. Tämä mahdollistaa turvallisen työskentelyn ja vähentää rasitusta.

■ Avaa lukitus kiertämällä lisäkahvaa vastapäivään.

Käännä lisäkahva sopivaan asentoon.
■ Lukitse kahva tähän asentoon kiertämällä lisäkahvaa myötäpäivään.

Syvyysrajoittimen kiinnitys

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

■ Paina lisäkahvassa olevaa lukitsinta yläosasta ja pidä painettuna.
■ Työnnä syvyysrajoitin paikalleen.
■ Säädä syvyysrajoitin tarvittavaan poraussyvyyteen.
■ Vapauta lukitsin.

SDS-vartisten työkalujen kiinnitys

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä!

OHJE!

Käytettävissä työkaluissa tulee olla SDS- varsi. Työkaluille, joissa ei ole SDS-vartta (esim. puuporat) on käytettävä kolmileukaista istukkaa.

■ Tarkista pölysuoja.

– Puhdista likainen suoja.
– Vaihdatuta viallinen pölysuoja.

■ Aseta vaihtotyökalu paikalleen (1.) ja kierrä (2.), kunnes se lukittuu.

■ Tarkista lukitus vetämällä vaihtotyökalusta.

Työkalujen irrotus

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä!

■ Vedä lukitushylsyä taaksepäin (1.).

■ Irrota vaihtotyökalu (2.).

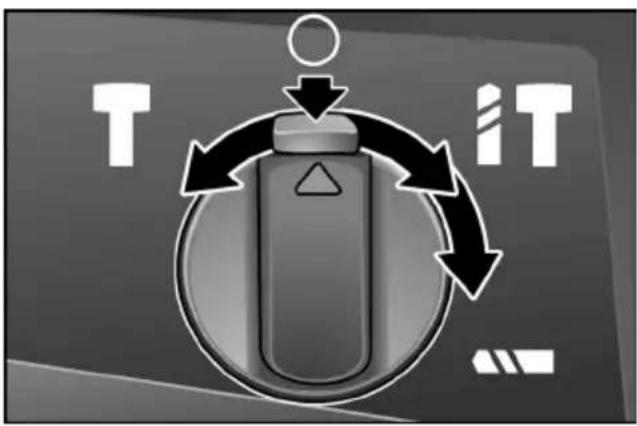

Toiminnon valinta

VARO!

Vaihda toimintoa vain sähkötyökalun ollessa pysäytettynä.

■ Paina vapautuspainiketta.
■ Aseta valitsin haluamasi toiminnon kohdalle:

Poraus

Vasaraporaus

Piikkaustaltan asennon säätö (katso kyseisestä kohdasta)

Piikkaus

OHJE!

- Asennoissa (praus), IT (vasaraporaus) ja T(piikkaus) tulee vapautuspainikkeen lukittua selvästi (ponnahtaa ulos).

- Älä käynnistä sähkötyökalua asennossa ○ (piikkaustaltan asennon säätö).

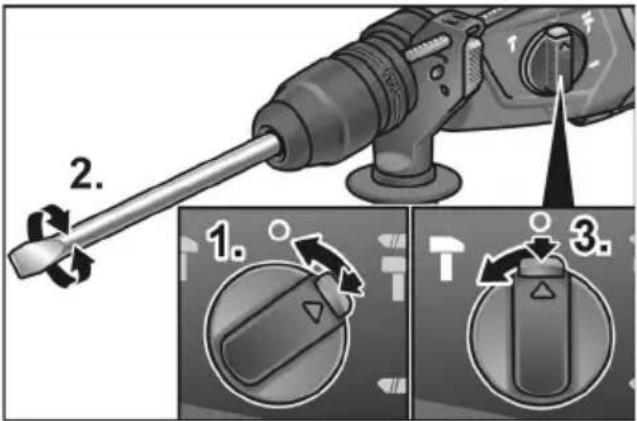

Piikkaustaltan asennon säätö

Piikkaustaltan voi kääntää optimaaliseen asentoon riippuen työtehtävästä.

■ Paina vapautuspainiketta ja aseta toiminnonvalitsin symbolin Okohdalle (1.).

■ Kierrä piikkaustalttaa, kunnes taltta on sopivassa kulmassa (2.).
■ Paina vapautuspainiketta ja aseta toiminnonvalitsin symbolin T kohdalle. Tarkista lukittuminen!

Pyörimissuunnan valinta

VARO!

Vaihda toimintoa vain sähkötyökalun ollessa pysäytettynä.

■ Aseta suunnanvaihtokytkin sopivaan asentoon:

– Ylös: vastapäivään
– Alas: myötäpäivään

Sähkötyökalun käynnistys Ilman lukitustoimintoa:

■ Paina kytkintä ja pidä se pohjaan painettuna. Sähkötyökalun käynnistyskytkimestä voidaan lisätä vähitellen kierros- tai iskulukua maksimiarvoon saakka.

Koneen pysäytys:

■ Päästä käynnistyskytkin vapaaksi.

Lukitustoimintoa käyttäen:

VAROITUS!

Päällekytketty sähkötyökalu käynnistyy sähkökatkon jälkeen. Pysäytä sähkötyökalu heti!

- Paina käynnistyskytkintä ja pidä painettuna (1.). - Lukitse käynnistyskytkin painamalla lukitusnuppia (2.).

Koneen pysäytys:

■ Paina käynnistyskytkintä ja päästä irti.

Työohjeita

Poraus/vasaraporaus

1. Aseta käyttötoiminnon valitsin symbolin (poraus) tai. (vasaraporaus) kohdalle. Tarkista lukittuminen!

2. Kiinnitä poranterä.

3. Aseta lisäkahva sopivaan asentoon.
4. Kytke verkkopistotulppa pistorasiaan.
5. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.
6. Aseta poranterä työstökohdetta vasten ja käynnistä sähkötyökalu.
7. Paina sähkötyökalua vain kevyesti eteenpäin.
8. Pysäytä kone, kun poraus on valmis.
9. Irrota pistotulppa pistorasiasta.

Piikkaus

1. Kiinnitä piikkaustaltta.
2. Aseta käyttötoiminnon valitsin symbolin ○ kohdalle.
3. Käännä taltta sopivaan asentoon.

4. Aseta käyttötoiminnon valitsin symbolin T kohdalle. Tarkista lukittuminen!

5. Aseta lisäkahva sopivaan asentoon.

6. Kytke verkkopistotulppa pistorasiaan.

7. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.

8. Käynnistä sähkötyökalu.

9. Paina sähkötyökalua piikattaessa kevyesti eteenpäin, jotta taltta ei ponnahda takaisin.

10. Pysäytä kone, kun työ on valmis.

11. Irrota pistotulppa pistorasiasta.

Lisäohjeita

– »Terävien« vaihtotyökalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
– Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

Huelto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

■ Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.
■ Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Hiiliharjat

Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet minimipituuteen, sähkötyökalu kytkeytyy automaattisesti pois päältä.

i OHJE!

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat.

Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Takimmaisista ilman sisääntuloaukoista voidaan tarkkailla hiilten kipinöintiä käytön aikana.

Jos htilten kipinöinti on voimakasta, pysäytä sähkötyökalu heti.

Toimita sähkötyökalu valmistajan valtuuttamaan huoltoliikkeeseen.

Vaihteisto

i OHJE!

Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Sähkötyökalussa on rasvavoitelu. Jätä rasvan vaihto/lisääminen valmistajan valtuuttaman huoltoliikkeen tehtäväksi.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Jos sähkötyökalun verkkojohto vioittuu, sen tilalle on vaihdettava erityisesti tähän tarkoitukseen valmistettu verkkojohto (kiinnitystapa X). Sen voi tilata FLEX-huoltopalvelusta.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti vaihtotyökalut, valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat.

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Περιεχόμενα

■ Panna tarvik sisse (1.) ja keerata (2.), kuni see lukustub.

■ Lukustuse kontrollimiseks tömmata tarvikust.

■ Vajutada nuppu ja lasta lahti.

Käitus

Fiksuojant jungiklj:

ISPÉJIMAS!
