Produkttyp	Borr- och mejselhammare
Märke	Flex
Modell	CHE 2-28 R SDS-plus
Kategori	Borrmaskin
Nominell upptagen effekt	800 W
Tomgångsvarvtal	0-1300 min⁻¹
Tomgångsslagtal	0-4000 min⁻¹
Maximal slagenergi (EPTA 05/2009)	2,7 J
Maximal borrdiameter - Betong	28 mm
Maximal borrdiameter - Murverk (hårdmetallkrona)	68 mm
Maximal borrdiameter - Trä	30 mm
Maximal borrdiameter - Metall	13 mm
Vikt (enligt EPTA 01/2003)	2,65 kg
Verktygsfäste	SDS-plus
Smörjning	Fett
Strömförsörjning	Nätansluten (230 V)
Ljudtrycksnivå	91 dB(A)
Ljudeffektnivå	102 dB(A)
Vibrationer (borrning med slag)	14,30 m/s² (K=1,5 m/s²)
Vibrationer (mejsling)	14,50 m/s² (K=1,5 m/s²)
Nödvändigt skydd	Skyddsglasögon, hörselskydd, andningsskydd (P2)
Underhåll	Självavstängande kolborstar, regelbunden rengöring av ventilationsöppningar
Överensstämmelse	CE, EN 62841, direktiv 2014/30/EU, 2006/42/EG, 2011/65/EU

Vanliga frågor - CHE 2-28 R SDS-plus Flex

Hur ändrar man arbetsläget (borrning, slagborrning, mejsling)?

Tryck på upplåsningsknappen och vrid lägesväljaren till önskad symbol: Borrning ( ), Borrhammer (IT), Mejsling (T) eller Mejseljustering ( ). Ändra läge endast när verktyget är avstängt.

Hur sätter man i ett SDS-plus borr?

Koppla bort verktyget. Rengör borrskaftet. Tryck in borret i SDS-chucken med en lätt vridning tills det knäpper på plats. Dra i det för att kontrollera låsningen. Använd en trebackschuck för borr utan SDS-skaft (trä, metall).

Hur ställer man in djupstoppet?

Koppla bort verktyget. Tryck på spakspärren på extrahandtaget. Sätt i djupstoppet och ställ in önskat djup. Släpp spaken för att låsa.

Vilka är maximala borrdiametrar?

Maximala diametrar är: betong 28 mm, murverk (krona) 68 mm, trä 30 mm, metall 13 mm.

Hur vänder man rotationsriktningen?

Använd omkopplaren ovanför avtryckaren. Tryck uppåt för moturs rotation, nedåt för medurs. Använd endast när verktyget är avstängt.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon, hörselskydd (eftersom ljudnivån överstiger 85 dB) och ett andningsskydd klass P2 vid arbeten som genererar damm.

Hur rengör och underhåller man verktyget?

Koppla bort verktyget före allt underhåll. Rengör regelbundet ventilationsöppningarna med torr tryckluft. Kolen slits och stänger automatiskt av strömmen; byt endast mot originaldelar. Reduktionsväxelns fett ska bytas av auktoriserad service.

Vad gör man om verktyget plötsligt stannar?

Det kan indikera att kolen är slitna. Verktyget är utformat för att stängas av automatiskt vid den tidpunkten. Lämna in verktyget till en auktoriserad Flex-serviceverkstad för byte av kol.

Kan jag använda andra tillbehör än SDS-plus?

Ja, för trä- och metallborr, använd en trebackschuck (ingår ej). För mejsling, använd SDS-plus mejsel. Se Flex katalog för kompatibla tillbehör.

Hur gör man sig av med apparaten vid livslut?

Kasta inte verktyget i hushållssoporna. Enligt EU-direktivet 2012/19/EU, lämna in det på en återvinningsstation för elektroniskt avfall. Klipp av strömkabeln innan.

BRUKSANVISNING CHE 2-28 R SDS-plus Flex

Arbeidsmodus må kun endres när elektroverktøyet står stille.

Arbeidsmodus må kun endres när elektroverktøyet står stille.

Buller och vibration 87

Bruksanvisning 88

Underhåll och skötsel 91

Skrotningsanvisningar 91

C €-Försäkran om överensstämmelse .. 92

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Använd hörselskydd!

Använd lätt andningsskydd!

Skrotningsanvisning för den gamla maskinen (se sida Skrotningsanvisningar)!

Tekniska data

Borrhammare		CHE 2-28 R SDS-plus
Nom. effektförbrukning W	800
Tomgångsvarvtal min	-1	0–1300
Tomgångsslagtal min	-1	0–4000
Max enkelslagenergi (enligt "EPTA-procedure 05/2009")	J	2,7
Smörjning Fett
Verktygshållare SDS-plus
Max. borrdiameter – Betong	mm	28
– Murverk (HM-borrkrona)	mm	68
– Trä	mm	30
– Metall	mm	13
Vikt enligt "EPTA-Procedure 01/2003"	kg	2,65

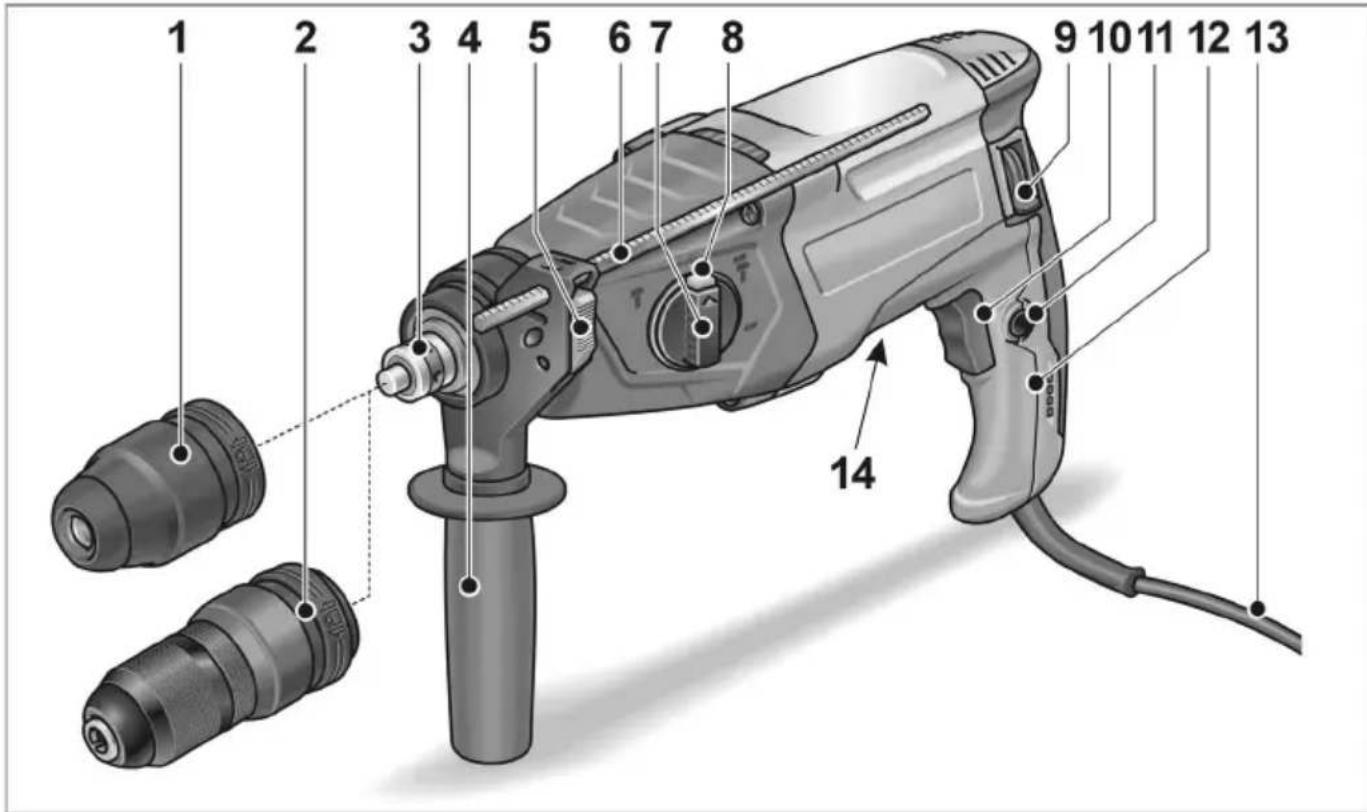

Översikt

2 Snabbchuck 13 Nätkabel
3 Spindel 14 Typskylt *
4 Stödhandtag
5 Knapp för djupanslag
6 Djupanslag
7 Funktionsknapp
8 Spärrknapp
9 Varvriktningsställare (höger-/vänstergång)
10 Strömställare För till- och frånslagning liksom uppstart upp till max varvtal och slagfrekvens.
11 Spärr * ej synlig

För din säkerhet

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhets-anvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra personskador. Förvara alla säkerhets-anvisningar och övriga anvisningar för framtida bruk.

Läs innan elvertyget tas i bruk noggrant igenom och följ

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr. 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under bruken både för användaren eller andra resp skador på maskinen eller andra föremål. Elverktyget får endast användas

• för avsett ändamål,
• i säkerhetstekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Hammarborren CHE 2-28 R SDS-plus är avsedd

– för yrkesmässig användning inom industri och hantverk,
– för hammarborrning i murverk och betong för dybel- och ankarinfästning och genomgångsborrning
– för lätta mejselarbeten för att avlägsna puts och kakelplattor
– för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för hammare

■ Använd hörselskydd! Buller kan leda till hörselskador.
■ Använd de medlevererade stödhandtagen. Kontrollförlust kan leda till skador.
Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Säkerhetsinstruktioner vid arbete med långa borrbits med roterande hammare

Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd.
■ Applicera endast tryck i rät linje med bitsen och applicera inte överdrivet tryck. Bits kan böjas, vilket kan leda till att de kan gå av eller så kan du förlora kontrollen vilket leder till personskador.

Vidare säkerhetsanvisningar

Använd lämpliga detektorer för att söka dolda försörjningsledningar eller tillkalla det lokala försörjningsföretaget. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.
Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
■ Säkra arbetsstycket. Ett fastspänt arbetsstycke håll säkrare än med handen.
■ Använd inte elverktyget med skadad kabel. Vidrör ej den skadade kabeln och dra ut nätkontakten om kabeln skadades under arbetet. Defekta kablar höjer risken för elektriska stötar.

■ Använd endast verktyg med SDS-plus fäste. Kontrollera att verktyget är riktigt monterat genom att dra i det.
■ Byt genast ut skadat dammskydd. Dammskyddet förhindrar att damm tränger in i chucken.
Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av dammet kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.
– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Användning av en andningsskyddsmask med filterklass P2 rekommenderas.
■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).
■ Använd endast dekaler för att märka maskinen. Borra ej hål i huset.
Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 62841.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå: 91 dB(A);

– Ljudeffektnivå: 102 dB(A);

- Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde:

– vid hammarborrning:
– Emissionsvärde: a _h = 14,30 m/s^2
– Osäkerhet: K = 1,5 m/s ^2

- vid mejsling:

– Emissionsvärde: a _h = 14,50 m/s^2

– Osäkerhet: K = 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

i OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

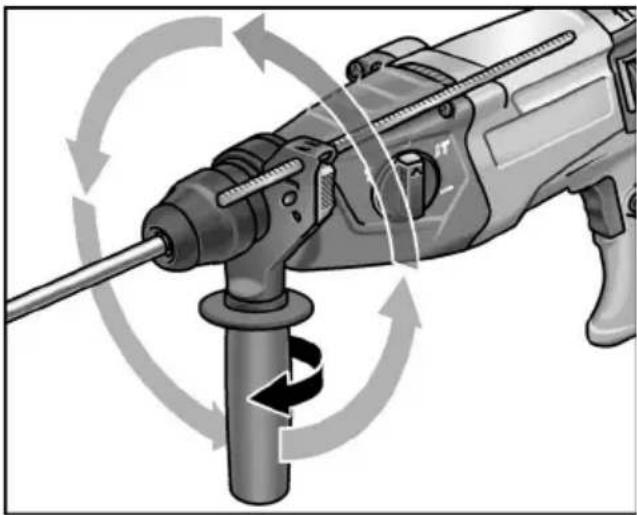

Inställning av stödhandtag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Använd inte maskinen utan stödhandtag.

Stödhandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.

■ Lossa stödhandtaget genom att vrida det moturs.

■ Sväng stödhandtaget till önskat läge.
■ Fixera stödhandtaget i önskat läge genom att vrida stödhandtaget medurs.

Montering av djupanslag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

■ Håll knappen på stödhandtagets övre del intryckt.
■ För in djupanslaget.
■ Ställ in djupanslaget på önskat borrdjup.
■ Släpp knappen.

Montering av verktyg med SDS-skaft

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta.

Använd skyddshandskar!

OBS!

Verktyg som används måste ha SDS-skaft. För verktyg utan SDS-skaft (t ex träborrar) måste en trebackschuck användas.

■ Kontroll av dammskyddet.

– Rengör smutsigt skydd.
- Byt ut defekt dammskydd.

■ Sätt i verktyg (1.) och vrid det (2.) tills det sitter fast.

■ Kontrollera låsningen genom att dra i insatsverktyget.

Verktygsdemontering

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

■ Dra låshylsan bakåt (1.).
■ Ta ut insatsverktyget (2.).

Funktionsinställning

VAR FÖRSIKTIG!

Funktionen får endast ändras när maskinen står stilla.

■ Tryck på spärrknappen.
■ Ställ in vridknappen på önskad arbetsfunktion:

Borning

Hammarborrning

Inställning av mejselläget (se anvisning)

Mejsling

OBS!

– I lägena (børrning), iT (hammarborrning) och T (mejsling) måste spärrknappen låsa synligt (hoppa ut).

- Koppla inte till elverktyget i läget ○ (inställning av mejselläget).

Inställning av mejselläget

Mejseln kan vridas till det optimala läget för respektive arbete.

■ Tryck på spärrknappen och ställ funktionsknappen på symbolen Q(1.).

■ Vrid mejseln tills den står i önskad vinkel (2.).
■ Tryck på spärrknappen och ställ funktionsknappen på symbolen T Se till att spärren är tillslagen!

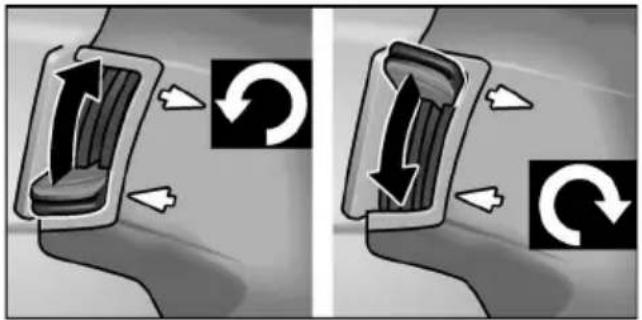

Varvriktningsinställning

VAR FÖRSIKTIG!

Funktionen får endast ändras när maskinen står stilla.

■ Ställ in rotationsriktningen i önskat läge: - Uppe: moturs - Nere: medurs

Koppla till maskinen

Utan spärr:

Håll strömställaren intryckt. Maskinens strömställare medger en stegvis höjning av varvtalet resp slagfrekvensen upp till maxvärdet.

Maskinens frånkoppling:

■ Släpp strömställaren.

Med spärr:

WARNING!

Efter strömavbrott startar den tillkopplade maskinen automatiskt igen. Stäng genast av maskinen!

■ Håll strömställaren intryckt (1.).
■ Tryck på spärren för att arretera strömställaren (2.).

Maskinens frånkoppling:

■ Tryck på och släpp brytaren.

Arbetsanvisningar

Borrning/hammarborrning

1. Ställ funktionsknappen på symbolen (borrning) resp på. IT (hammarborrning). Se till att spärren är tillslagen!

2. Sätt in borren.

3. Ställ stödhandtaget i önskat läge.
4. Stick in nätkontakten.
5. Grip elverktyget med båda händerna och inta arbetsställning.
6. Ställ an borren och starta maskinen.
7. Tryck maskinen försiktigt framåt.
8. Stäng av maskinen efter utförd borrning.
9. Dra ut nätkontakten.

Mejsling

1. Sätt in mejseln.
2. Ställ funktionsknappen på symbolen
3. Vrid mejseln till önskat läge.

4. Ställ funktionsknappen på symbolen Se till att spärren är tillslagen!

5. Ställ stödhandtaget i önskat läge.

6. Stick in nätkontakten.

7. Grip elverktyget med båda händerna och inta arbetsställning.

8. Koppla till maskinen.

9. Tryck maskinen försiktigt framåt vid mejsling så, att den inte hoppar.

10. Stäng av maskinen när arbetet är färdigt.

11. Dra ut nätkontakten.

Övrigt

• Användning av "vassa" insatsverktyg höjer effektiviteten och elverktygets livslängd.
  – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

■ Rengör maskin och ventilationsspringor regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås regelbundet igenom husets insida med motor med torr tryckluft.

Kolborstar

Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS!

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla. Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Maskinen är fettsmord. Låt en av tillverkaren auktoriserad kundtjänst byta resp fylla på fett.

Reparation

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Om elverktygets anslutningskabel är defekt måste den bytas ut mot en specialkabel (beroende på typ). Denna kan erhållas hos FLEX kundtjänst.

Reservdelar och tillbehör

För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet

2012/19/EU om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

CE-Försäkran om överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 62841 enligt kraven i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
