Produkttyp	Borrhammare och mejselhammare
Märke	Flex
Modell	CHE 4-32 R SDS-plus
Nominell ineffekt	900 W
Tomgångsvarvtal	0–850 varv/min
Tomgångsslagtal	0–3700 slag/min
Max slagenergi (EPTA 05/2009)	4,8 J
Verktygshållare	SDS-plus
Max borrdiameter - Betong	32 mm
Max borrdiameter - Murverk (kronborr)	82 mm
Max borrdiameter - Trä	32 mm
Max borrdiameter - Metall	13 mm
Vikt (EPTA 01/2003)	4,6 kg
Skyddsklass	II (dubbel isolering)
Smörjning	Fett
Arbetslägen	Borrning, borrhammare, mejselhammare, justering av mejselposition
Extrahandtag	Ja, vridbart
Djupanslag	Ja, justerbar
Ljudtrycksnivå	92 dB(A)
Ljudeffektnivå	103 dB(A)
Totalt vibrationsvärde (borrning)	13,34 m/s² (K=1,5 m/s²)
Totalt vibrationsvärde (mejsling)	10,60 m/s² (K=1,5 m/s²)
Underhåll och rengöring	Rengör regelbundet ventilationsöppningarna med torr tryckluft; kontrollera kolborsten
Reservdelar och reparerbarhet	Originalkolborstar, reducerare får inte demonteras under garanti, reparationer av auktoriserad Flex service
Avfallshantering	Får inte kastas i hushållsavfall; återvinning enligt direktiv 2012/19/EU

Vanliga frågor - CHE 4-32 R SDS-plus Flex

Vilken typ av verktyg ska användas med CHE 4-32 R SDS-plus?

Använd endast verktyg med SDS-plus-skaft. För trä- eller metallborr utan SDS-skaft, använd en lämplig trebacksborrchuck.

Hur justerar man borrdjupet?

Tryck på spärrspaken högst upp på extrahandtaget, sätt i djupanslaget, justera till önskat djup och släpp sedan spaken.

Kan jag ändra arbetsläge medan verktyget är igång?

Nej. Ändra endast arbetsläge (borrning, borrhammare, mejsling) när apparaten står helt stilla.

Vilket skydd ska jag bära?

Bär alltid hörselskydd, skyddsglasögon och andningsskydd (klass P2). Använd extrahandtaget.

Hur installerar man ett verktyg i SDS-plus-chucken?

Rengör verktygsskaftet och smörj det lätt. Tryck in verktyget i chucken medan du vrider lätt tills det låses. Dra i verktyget för att kontrollera att det sitter fast.

Vad gör man om apparaten plötsligt stängs av under användning?

Verktyget är utrustat med kolborstar som slits och automatiskt bryter strömmen vid livslut. Låt kolborstarna bytas av en auktoriserad Flex-verkstad.

Hur rengör man apparaten?

Dra alltid ur kontakten före rengöring. Rengör regelbundet ventilationsöppningarna med torr tryckluft. Torka av höljet med en fuktig trasa.

Vilken är den maximala borrdiametern i betong?

Den maximala borrdiametern i betong är 32 mm med ett SDS-plus-borr. För murverk med kronborr, upp till 82 mm.

Kan apparaten användas för mejsling?

Ja, den har ett mejselhammarläge. Ställ väljaren på mejselfägnet, justera mejselvinkeln vid behov och lås sedan.

Var hittar jag reservdelar?

Besök www.flex-tools.com för sprängskisser och dellistor. Använd endast originaldelar från Flex för garantin.

BRUKSANVISNING CHE 4-32 R SDS-plus Flex

Arbeidsmodus må kun endres när elektroverktøyet står stille.

■ Dreieknappen innstilles på ønsket arbeidsmodus:

Boring

Hammerboring

Använda symboler 75
Symboler på maskinen.... 75
Tekniska data 75
Översikt 76
För din säkerhet 77
Buller och vibration 78
Bruksanvisning 79
Underhåll och skötsel 81
Anvisningar om avfallshantering ..... 82
C€-märkning 82
Ansvarsfriskrivning....82

Använda symboler

WARNING!

Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Använd hörselskydd!

Använd lätt andningsskydd!

Anvisningar om avfallshantering för den gamla maskinen (se sidan Anvisningar om avfallshantering)!

Tekniska data

Borrhammare CHE 4-32 R		SDS-plus
Nom. effektförbrukning	W 900
Tomgångsvarvtal min	-1	0–850
Tomgångsslagtal	min-1	0–3700
Max. enkelslagenergi (enligt "EPTA-procedure 05/2009")	J	4,8
Smörjning Fett
Verktygshållare SDS-plus
Max. borrdiameter– Betong– Tegel (HM-borrkrona)– Trä– Metall	mm mm mm mm	32 82 32 13
Vikt enligt "EPTA-Procedure 01/2003"	kg 4,6
Skyddsklass		II /☐

Översikt

1 SDS Borrchuck
2 Snabbchuck
3 Extrahandtag
4 Spindel
5 Knapp för djupanslag
6 Djupanslag
7 Vridknopp för arbetsläge
8 Strömställare

För till- och frånslagning liksom start upp till max. varvtal och slagfrekvens.

9 Handtag
10 Nätkabel
11 Typskylt *

* ej synlig

För din säkerhet

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Innan elverktyget tas i bruk ska följande dokument läsas igenom noggrant och följas:

– den föreliggande bruksanvisningen
- "Allmänna säkerhetsanvisningar" för hantering av elverktyg i det bifogade häftet (skriftnr: 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på platsen där maskinen används.

Detta elverktyg är konstruerat enligt den senaste tekniken och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under användning – både för användaren och andra. Det finns även risk för skador på maskinen eller andra föremål. Elverktyget får endast användas

• för avsett ändamål
• i säkerhetstekniskt felfritt tillstånd. Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Borr- och mejselhammaren CHE 4-32 R SDS-plus är avsedd för

– yrkesmässig användning inom industri och hantverk
- hammarborrning i tegel och betong för dybel- och ankarinfästning och genomgångsborrning
- lätta mejselarbeten för att avlägsna puts och kakelplattor
– användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för hammare

■ Använd hörselskydd. Buller kan leda till hörselskador.
■ Använd de medlevererade extrahandtagen. Kontrollförlust kan leda till skador.
Håll maskinen i de isolerade handtagen när du utför arbeten som innebär att insatsverktyget kan träffa dolda elledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Ytterligare säkerhetsanvisningar

Använd lämpliga sökverktyg för att hitta dolda elledningar, eller anlita en lokal vatten- och energileverantör. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.
Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
Säkra arbetsstycket. Ett fastspänt arbetsstycke hålls säkrare på plats än med handen.
■ Använd inte elverktyget med skadad kabel. Vidrör ej den skadade kabeln och dra ut nätkontakten om kabeln skadas under arbetet. Defekta kablar höjer risken för elektriska stötar.
■ Använd endast insatsverktyg med SDS-plus fäste. Kontrollera att insatsverktyget sitter riktigt fast genom att dra i det.
■ Byt genast ut skadat dammskydd. Dammskyddet förhindrar att damm tränger in i chucken.

■ Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av sådant damm kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.
– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Användning av en andningsskyddsmask med filterklass P2 rekommenderas.
■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).
■ Använd endast dekaler för att märka maskinen. Borra ej hål i höljet.
Nätspänningen och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och vibrationsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå: 92 dB(A);

– Ljudeffektsnivå: 103 dB(A);

- Osäkerhet K: 3 dB.

Sammanlagt vibrationsvärde:

– vid hammarborrning:

– Emissionsvärde a_h : 13,34 m/s 2

– Osäkerhet K: 1,5 m/s ^2

- vid mejsling:

– Emissionsvärde a_h : 10,60 m/s 2

– Osäkerhet K: 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya maskiner. Vid dagligt bruk ändras buller- och vibrationsvärdena.

i OBS!

Vibrationsnivån som anges i denna bruksanvisning är uppmätt enligt en EN 60745-standardiserad mätmetod som kan användas för att jämföra elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av vibrationsbelastningen.

Den angivna vibrationsnivån gäller för elverktygets huvudsakliga användningar.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan vibrationsnivån avvika. Detta kan tydligt höja vibrationsbelastningen över hela livslängden.

För en exakt bedömning av vibrationsbelastningen bör även den tid som maskinen är frånslagen, eller visserligen är igång men inte används, tas med i beräkningen. Detta kan tydligt minska vibrationsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot vibrationer som till exempel: skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått.

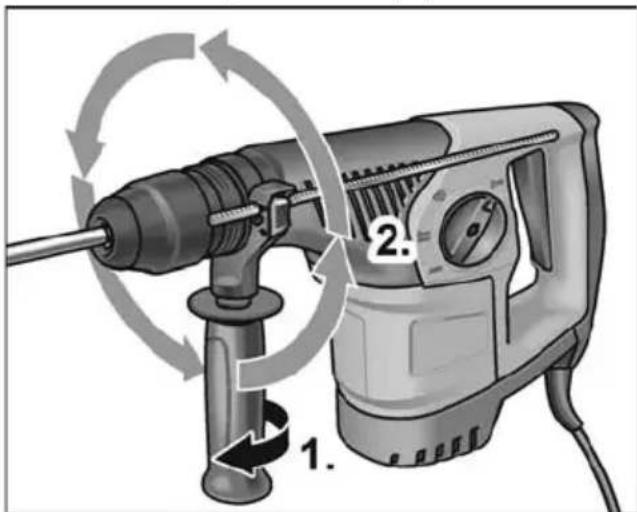

Inställning av extrahandtag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Använd inte elverktyget utan extrahandtag. Extrahandtaget kan svängas till valfritt läge för att säkerställa säkert och icke tröttande arbete.

■ Lossa klämlåsningen genom att vrida extrahandtaget moturs (1.).

■ Vrid extrahandtaget till önskat läge (2.).
- Fixera inställningen genom att vrida extrahandtaget medurs.

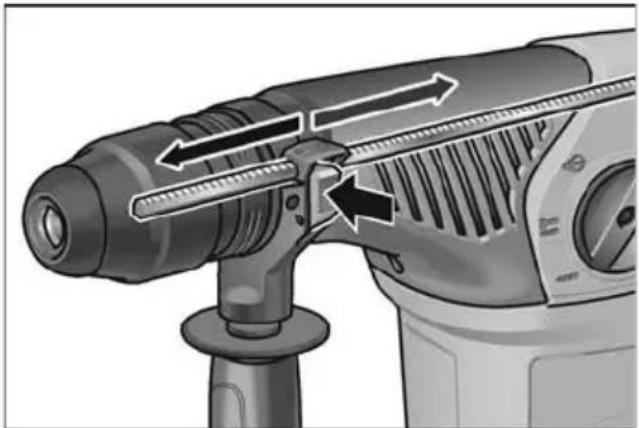

Montering av djupanslag

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

■ Håll knappen på stödhandtagets övre del intryckt.
■ För in djupanslaget.
■ Ställ in djupanslaget på önskat borrdjup.
■ Släpp knappen.

Isättning av verktyg med SDS-skaft

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

OBS!

Insatsverktyg som används måste ha SDS-skaft. För verktyg utan SDS-skaft (t.ex. träborrar) ska en trebackschuck användas (se "Ställa in arbetsläge").

■ Kontroll av dammskyddet.
– Rengör smutsigt skydd.
- Byt ut defekt dammskydd.

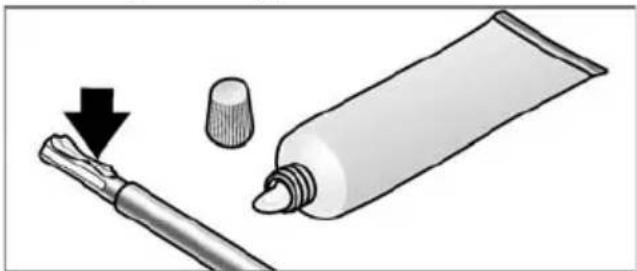

■ Rengör verktygen och fetta in skaftet lätt.

■ Sätt i insatsverktyget (1.) och vrid (2.) tills det går i lås.

■ Kontrollera låsningen genom att dra i insatsverktyget.

Verktygsdemontering

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

■ Dra läshylsan bakåt (1.).

■ Ta ut insatsverktyget (2.).

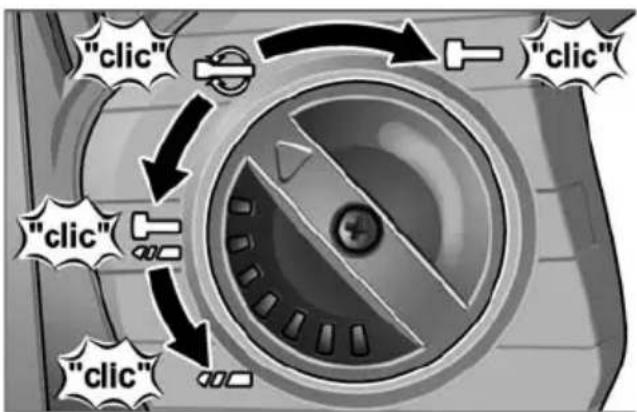

Ställa in arbetsläge

VAR FÖRSIKTIG!

Arbetsläget får endast ändras när maskinen står stilla.

■ Ställ vridknoppen i önskat arbetsläge:

Borning

Hammarborrning

Inställning av mejselläget (se där)

Mejsling

OBS!

– I alla lägen måste det höras att vridknoppen går i lås.

– Koppla inte till elverktyget i läget (inställning av mejselläget).

Inställning av mejselläget

Mejseln kan vridas till ett läge som är optimalt för arbetena som ska utföras.

■ Ställ vridknoppen för arbetsläge på symbolen 📂(1.).

■ Ställ vridknoppen för arbetsläge på symbolen 1(3.). Det ska höras att den går i lås!

Koppla till maskinen

■ Tryck strömställaren och håll den intryckt. Maskinens strömställare medger en stegvis höjning av varvtalet resp. slagfrekvensen upp till maxvärdet.

Maskinens frånkoppling:

■ Släpp strömställaren.

Arbetsanvisningar Borrning/hammarborrning

1. Ställ vridknoppen för arbetsläge på symbolen (borrning) resp. (hammarborrning). Det ska höras att den går i lås!
2. Sätt in borret.
3. Ställ extrahandtaget i önskat läge.
4. Stick in nätkontakten.
5. Grip elverktyget med båda händerna och inta arbetsställning.
6. Sätt an borret och starta maskinen.
7. Tryck maskinen försiktigt framåt.
8. Stäng av maskinen efter utförd borrning.
9. Dra ut nätkontakten.

Mejsling

1. Sätt in mejseln.
2. Ställ vridknoppen för arbetsläge på symbolen
3. Vrid mejseln till önskat läge.
4. Ställ vridknoppen för arbetsläge på symbolen . Det ska höras att den går i lås!
5. Ställ extrahandtaget i önskat läge.
6. Stick in nätkontakten.
7. Grip elverktyget med båda händerna och inta arbetsställning.
8. Koppla till maskinen.
9. Tryck maskinen försiktigt framåt vid mejsling så att den inte hoppar.
10. Stäng av maskinen när arbetet är färdigt.
11. Dra ut nätkontakten.

Övrigt

• Användning av "vassa" insatsverktyg höjer effektiviteten och elverktygets livslängd.
  – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

Rengör maskin och ventilationsspringor regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden. Blås regelbundet igenom höljets insida med motor med torr tryckluft.

Kolborstar

Elverktyget är utrustat med frånkopplingskol.

När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

i OBS!

Använd vid byte endast tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

i OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I så fall upphör tillverkarens garantiförpliktelser att gälla.

Reparationer

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Om elverktygets anslutningskabel är defekt måste den bytas ut mot en specialkabel (beroende på typ). Denna kan erhållas hos FLEX kundtjänst.

Reservdelar och tillbehör

För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Sprängskisser och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Anvisningar om avfallshantering

WARNING!

Gör uttjänta maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater.

Kasta inte elverktyg bland hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om el- och elektronikavfall och dess tillämpning i den nationella lagstiftningen ska förbrukade elverktyg samlas in separat och lämnas till miljöriktig återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

CE-märkning

Vi intygar under ensamt ansvar att den under "Tekniska data" beskrivna produkten överensstämmer med följande standarder eller normativa dokument:

EN 60745 enligt bestämmelserna i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Tillverkaren och dennes representanter tar inget ansvar för skador och förlorad vinst till följd av driftavbrott som uppstår på grund av produkten eller för att produkten inte har kunnat användas. Tillverkaren och hans representant tar inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
