CHE 4-32 R SDS-plus - Perceuse Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur et burineur
Marque	Flex
Modèle	CHE 4-32 R SDS-plus
Puissance nominale absorbée	900 W
Vitesse à vide	0–850 tr/min
Nombre d'impacts à vide	0–3700 cps/min
Énergie max. de frappe (EPTA 05/2009)	4,8 J
Logement d'outil	SDS-plus
Diamètre max. de perçage - Béton	32 mm
Diamètre max. de perçage - Maçonnerie (couronne)	82 mm
Diamètre max. de perçage - Bois	32 mm
Diamètre max. de perçage - Métal	13 mm
Poids (EPTA 01/2003)	4,6 kg
Classe de protection	II (double isolation)
Lubrification	Graisse
Modes de travail	Perçage, marteau perforateur, marteau burineur, réglage position du burin
Poignée d'appoint	Oui, orientable
Butée de profondeur	Oui, réglable
Niveau de pression acoustique	92 dB(A)
Niveau de puissance sonore	103 dB(A)
Valeur totale des vibrations (perçage)	13,34 m/s² (K=1,5 m/s²)
Valeur totale des vibrations (burinage)	10,60 m/s² (K=1,5 m/s²)
Entretien et nettoyage	Nettoyer régulièrement les ouïes de ventilation avec air comprimé sec ; vérifier les balais de charbon
Pièces détachées et réparabilité	Balais de charbon d'origine, réducteur à ne pas démonter sous garantie, réparations par SAV agréé Flex
Mise au rebut	Ne pas jeter aux ordures ménagères ; recyclage selon directive 2012/19/UE

FOIRE AUX QUESTIONS - CHE 4-32 R SDS-plus Flex

Quel type d'outil utiliser avec le CHE 4-32 R SDS-plus ?

Utilisez uniquement des outils à queue SDS-plus. Pour les forets à bois ou métal sans queue SDS, utilisez un mandrin à trois mors adapté.

Comment régler la profondeur de perçage ?

Appuyez sur le levier de bridage en haut de la poignée d'appoint, insérez la butée de profondeur, réglez-la à la profondeur souhaitée, puis relâchez le levier.

Puis-je changer le mode de travail pendant que l'outil tourne ?

Non. Ne modifiez le mode de travail (perçage, marteau perforateur, burinage) que lorsque l'appareil est complètement immobile.

Quelle protection dois-je porter ?

Portez toujours un casque anti-bruit, des lunettes de protection et un masque respiratoire (classe P2). Utilisez la poignée d'appoint.

Comment installer un outil dans le mandrin SDS-plus ?

Nettoyez la queue de l'outil et graissez-la légèrement. Poussez l'outil dans le mandrin en tournant légèrement jusqu'au verrouillage. Tirez sur l'outil pour vérifier qu'il est bien fixé.

Que faire si l'appareil s'éteint soudainement pendant l'utilisation ?

L'outil est équipé de balais de charbon qui s'usent et coupent automatiquement l'alimentation en fin de vie. Faites remplacer les balais par un atelier agréé Flex.

Comment nettoyer l'appareil ?

Débranchez toujours la fiche avant tout nettoyage. Nettoyez régulièrement les ouïes de ventilation à l'air comprimé sec. Essuyez le boîtier avec un chiffon humide.

Quel est le diamètre maximum de perçage dans le béton ?

Le diamètre maximum de perçage dans le béton est de 32 mm avec un foret SDS-plus. Pour la maçonnerie avec couronne, jusqu'à 82 mm.

L'appareil peut-il être utilisé pour buriner ?

Oui, il dispose d'un mode marteau burineur. Positionnez le sélecteur sur le symbole burin, réglez l'angle du burin si nécessaire, puis verrouillez.

Où puis-je trouver des pièces de rechange ?

Consultez le site www.flex-tools.com pour les vues éclatées et les listes de pièces. Utilisez uniquement des pièces d'origine Flex pour la garantie.

MODE D'EMPLOI CHE 4-32 R SDS-plus Flex

Symboles utilisés 19

Symboles apposés sur l'appareil ..... 19

Données techniques 19

Vue d'ensemble 20

Pour votre sécurité ..... 21

Bruit et vibrations 22

Instructions d'utilisation 23

Maintenance et nettoyage ..... 25

Consignes pour la mise au rebut ..... 26

Conformité C.€ 26

Exclusion de responsabilité ..... 26

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE!

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions.

Portez des lunettes de protection !

Portez un casque anti-bruit !

Veuillez utiliser une protection respiratoire légère !

Consignes pour la mise au rebut de l'ancien appareil (voir page Consignes pour la mise au rebut) !

Données techniques

Marteau perforateur et burineur		CHE 4-32 R SDS-plus
Puissance nominale absorbée	W	900
Vitesse marche à vide	tr/min	0–850
Nombre d'impacts à v i d e	cps/min	0–3700
Énergie max. de chaque frappe (selon « Procédure EPTA 05/2009 »)	J	4,8
Lubrification Graisse
Logement d'outil SDS-plus
Diamètre max. de perçage– Béton– Maçonnerie (couronne de perçage en métal dur)– Bois– Métal	mm mm mm mm	32 82 32 13
Poids conforme à « l'EPTA Procedure 01/2003 »	kg 4,6
Classe de protection		II /☐

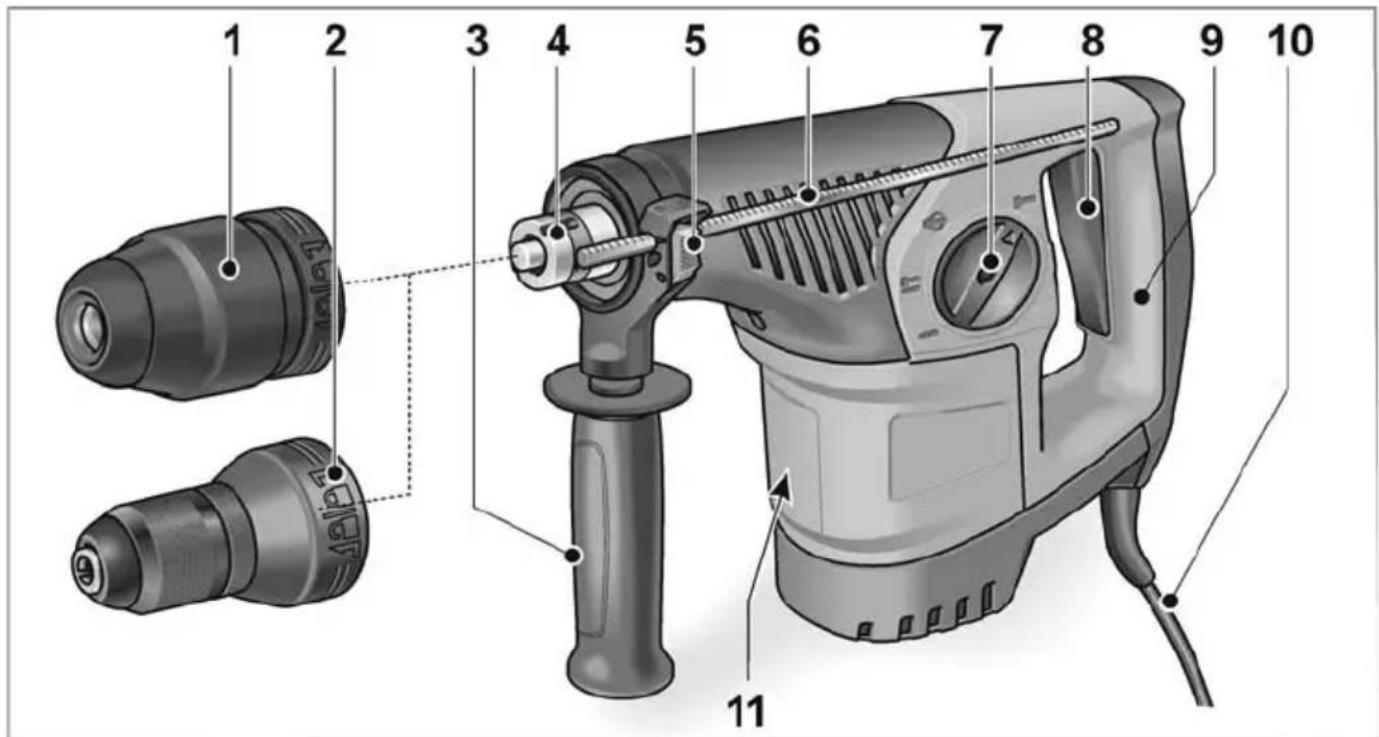

Vue d'ensemble

1 Mandrin SDS
2 Mandrin de perçage interchangeable
3 Poignée d'appoint
4 Broche
5 Levier de bridage de la butée de profondeur
6 Butée de profondeur
7 Sélecteur de mode de travail
8 Interrupteur

Pour allumer et éteindre mais aussi pour accélérer jusqu'à la vitesse maximale / jusqu'au nombre maximal de coups.

9 Poignée

10 Cordon d'alimentation électrique

11 Plaque signalétique *

* pas visible

Pour votre sécurité

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

Avant d'utiliser cet appareil électrique, veuillez lire ces instructions et agir en les respectant :

– la présente notice d'utilisation,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.

Toutefois, de son emploi peuvent émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Il ne faut utiliser cet appareil électrique

– qu'à des fins conformes à l'usage prévu,
- que dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Le marteau perforateur et burineur CHE 4-32 R SDS-plus est destiné

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• à perforer la maçonnerie et le béton en les martelant pour fixer des chevilles et des ancres, et à percer de part en part,
• aux travaux de creusement faciles visant à retirer le crépi et les carrelages,

- à servir avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier.

Consignes de sécurité pour les marteaux

■ Portez un casque anti-bruit ! L'impact du bruit peut provoquer une perte d'acuité auditive.
■ Veuillez utiliser les poignées d'appoint livrées avec l'appareil. Une perte de contrôle peut provoquer des blessures.
■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil monté risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

Autres consignes de sécurité

Utilisez des détecteurs appropriés pour localiser les lignes / conduites d'alimentation occultées, ou faites appel aux compagnies distributrices compétentes dans votre localité. Une entrée en contact avec des câbles électriques peut provoquer un incendie et une électrocution. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels ou risque de vous faire électrocuter.
■ Pendant le travail, tenez l'outil électrique avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l'outil électrique est plus sûr si vous le tenez des deux mains.
■ Sécurisez la pièce. Une pièce retenue au moyen du dispositif de serrage est retenue de manière plus sûre qu'avec votre main.
N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution.

■ Ne mettre en œuvre que des outils à logement SDS-plus. Pour vérifier si le verrouillage est correct, imprimez une traction à l'outil.
Si la coiffe anti-poussière est abîmée, faites-la immédiatement remplacer. La coiffe anti-poussière empêche la pénétration de poussière dans le logement d'outil.
■ Les poussières de certains matériaux poncés (peintures au plomb, certaines essences de bois, minéraux ou métaux) peuvent exposer l'utilisateur ou des personnes proches de lui à des risques. L'inhalation ou le fait de toucher ces poussières peuvent provoquer des maladies des voies respiratoires et / ou des réactions allergiques.
- Veillez à ce que l'aération du poste de travail soit suffisante !
- Si possible, utilisez un système externe d'aspiration de la poussière.
- Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2.
■ Ne travaillez sur aucun matériau susceptible de dégager des substances dangereuses pour la santé (amiante par exemple).
Pour marquer l'outil électrique, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.
■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.

Bruit et vibrations

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

Le niveau de bruit évalué en décibels (A) s'élève typiquement à :

- Niveau de pression acoustique : 92 dB(A);

- Niveau de puissance sonore : 103 dB(A);

- Marge d'incertitude K : 3 dB.

Valeur totale des vibrations :

• Comme marteau perforateur :
  – Valeur émissive a_h : 13,34 m/s 2

• Marge d'incertitude K : 1,5 m/s ^2

• Comme marteau burineur :
  – Valeur émissive a_h : 10,60 m/s 2

• Marge d'incertitude K : 1,5 m/s ^2

ATTENTION!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

i REMARQUE!

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : maintenance de l'outil électrique et des outils montés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

Instructions d'utilisation

Avant la mise en service

Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

Déplacer la poignée d'appoint

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

PRUDENCE!

N'utilisez l'outil électrique qu'avec la poignée d'appoint montée.

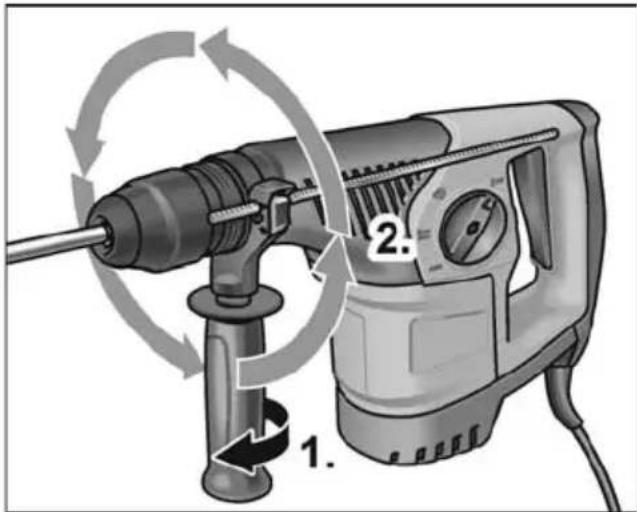

Il est possible de faire pivoter la poignée d'appoint dans une position quelconque pour garantir un travail sûr et sans fatigue.

■ Pour défaire le bridage, tournez la poignée d'appoint dans le sens anti-horaire (1).

■ Faites pivoter la poignée d'appoint sur la position souhaitée (2.).
■ Pour immobiliser la poignée d'appoint sur la position souhaitée, fixez le réglage.

Monter la butée de profondeur

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

■ En haut sur la poignée d'appoint, appuyez sur le levier de bridage et retenez-le.
■ Introduisez la butée de profondeur.
■ Réglez la butée de profondeur sur la profondeur de perçage requise.
■ Relâchez le levier de bridage.

Mise en place d'outils à queue SDS

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

PRUDENCE!

Les outils montés peuvent devenir très chauds. Portez des gants de protection !

REMARQUE!

Les outils utilisés doivent comporter une queue SDS. Pour les outils sans queue SDS (forets à bois par exemple), il faut utiliser un mandrin à trois mors (voir « Régler le mode de travail »).

■ Vérifiez la coiffe anti-poussière.
- Nettoyez la coiffe une fois sale.
– Faites remplacez la coiffe anti-poussière si elle est défectueuse.

■ Nettoyez les outils et graissez légèrement la queue.

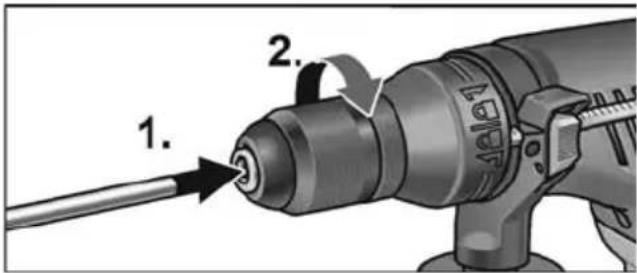

■ Mettez l'outil en place (1.) et tournez (2.) jusqu'à ce qu'il se verrouille.

■ Pour vérifier le verrouillage, imprimez une traction à l'outil monté.

Enlèvement des outils

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

PRUDENCE!

Les outils montés peuvent devenir très chauds. Portez des gants de protection !

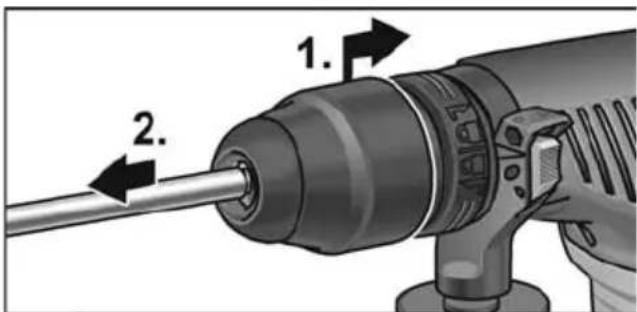

■ Tirez la douille de verrouillage en arrière (1.).

■ Retirez l'outil monté (2.).

Régler le mode de travail

PRUDENCE!

Ne modifiez le mode de travail de l'outil électrique que si celui-ci est immobile.


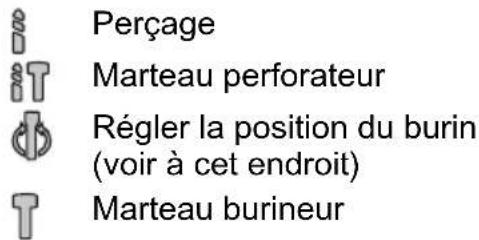

■ Réglez le sélecteur sur le mode de travail voulu :

i REMARQUE!

• Dans toutes les positions, le sélecteur s'enclenche de façon audible.
• Sur la position (Réglage de la position du burin), n'allumez pas l'outil électrique.

Régler la position du burin

Il est possible de tourner le burin jusqu'à une position optimale pour les travaux à réaliser.

■ Amenez le sélecteur de mode de travail sur le symbole (1.).
■ Tournez le burin jusqu'à ce qu'il se trouve sur l'angle voulu (2.).

■ Amenez le sélecteur de mode de travail sur le symbole 7(3). Attendez un enclenchement audible !

Enclencher l'appareil électrique

■ Appuyez sur l'interrupteur et retenez-le. La gâchette de l'outil électrique permet d'augmenter lentement la vitesse de rotation ou le nombre de coups jusqu'à la valeur maximale choisie.

Coupure de l'appareil :

■ Relâchez l'interrupteur.

Consignes de travail

Perçage / Marteau perforateur

1. Amenez le sélecteur de mode de travail sur le symbole ⚫(Perçage) ou ⚫(Marteau perforateur). Attendez un enclenchement audible !
2. Mettez le foret en place.
3. Réglez la poignée d'appoint sur la position souhaitée.
4. Branchez la fiche mâle dans une prise de courant.
5. Saisissez l'outil électrique avec les deux mains et placez-vous en position de travail.
6. Appliquez l'outil et allumez l'outil électrique.
7. Poussez l'outil électrique avec doigté en avant.
8. Après la fin du perçage, éteignez l'appareil.
9. Débranchez la fiche mâle de la prise de courant.

Marteau burineur

1. Mettez le burin en place.
2. Amenez le sélecteur de mode de travail sur le symbole

3. Tournez le burin jusqu'à la position souhaitée.

4. Amenez le sélecteur de mode de travail sur le symbole . Attendez un enclenchement audible !

5. Réglez la poignée d'appoint sur la position souhaitée.
6. Branchez la fiche mâle dans une prise de courant.
7. Saisissez l'outil électrique avec les deux mains et placez-vous en position de travail.
8. Enclencher l'appareil électrique.
9. Pendant le burinage, poussez l'outil électrique avec doigté afin qu'il ne saute pas.
10. Après la fin du travail, éteignez l'appareil.
11. Débranchez la fiche mâle de la prise de courant.

Consignes diverses

• L'utilisation d'outils « tranchants » sur cet outil électrique augmente sa puissance de travail et sa durée de vie.
• Après le travail, nettoyez l'outil électrique, remettez-le dans la mallette de transport puis rangez-le dans un endroit sec.

Maintenance et nettoyage

! AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Nettoyage

Nettoyez régulièrement l'appareil et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau et de la durée d'utilisation. Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

Balais de charbon

L'outil électrique est équipé de charbons coupant l'alimentation électrique une fois qu'ils sont usés.

Une fois que ces charbons ont atteint leur limite d'usure, l'outil électrique s'éteint automatiquement.

i REMARQUE!

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant. En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur. Si les charbons génèrent beaucoup d'étincelles, éteignez immédiatement l'outil électrique. Remettez l'outil électrique à un atelier du service après-vente agréé par le fabricant.

Réducteur

i REMARQUE!

Pendant la période de garantie, ne dévissez pas les vis du carter d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Si le cordon d'alimentation de l'outil électrique est endommagé, il faut le remplacer par un cordon d'alimentation spécial, confectionné d'avance (type de fixation X). Ce câble est disponible via le service après-vente FLEX.

Pièces de rechange et accessoires

Autres accessoires et notamment les outils montés : consultez les catalogues du fabricant. Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement. Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

i REMARQUE!

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives

2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice

Bruk et lett pustevern!

Henvisning om skroting av gammelt apparat (se siden Henvisninger om skroting)!

Tekniske data

Bore- og meiselhammer CHE		4-32 R SDS-plus
Nominelt strømforbruk	W 900
Turtall ved tomgang min	-1	0–850
Tomgangsslagtall	min-1	0–3700
Max. enkeltslags energi (i henhold til “EPTA-procedure 05/2009”)	J	4,8
Smøring Fett
Verktøyholder SDS-plus
Max. borediameter – Betong – Murverk (HM-borekrone) – Treverk – Metall	mm mm mm mm	32 82 32 13
Vekten er tilsvarende “EPTA-procedure 01/2003”	kg 4,6
Beskyttelsesklasse		II /☐

Et overblikk
