| Typ produktu | Příklepová vrtačka a sekáč |
| Značka | Flex |
| Model | CHE 4-32 R SDS-plus |
| Jmenovitý příkon | 900 W |
| Otáčky naprázdno | 0–850 ot/min |
| Počet úderů naprázdno | 0–3700 úderů/min |
| Max. energie příklepu (EPTA 05/2009) | 4,8 J |
| Upínání nástroje | SDS-plus |
| Max. průměr vrtání - Beton | 32 mm |
| Max. průměr vrtání - Zdivo (korunka) | 82 mm |
| Max. průměr vrtání - Dřevo | 32 mm |
| Max. průměr vrtání - Kov | 13 mm |
| Hmotnost (EPTA 01/2003) | 4,6 kg |
| Třída ochrany | II (dvojitá izolace) |
| Mazání | Mazací tuk |
| Pracovní režimy | Vrtání, příklepové vrtání, sekání, nastavení polohy sekáče |
| Přídavná rukojeť | Ano, otočná |
| Hloubkový doraz | Ano, nastavitelný |
| Hladina akustického tlaku | 92 dB(A) |
| Hladina akustického výkonu | 103 dB(A) |
| Celková hodnota vibrací (vrtání) | 13,34 m/s² (K=1,5 m/s²) |
| Celková hodnota vibrací (sekání) | 10,60 m/s² (K=1,5 m/s²) |
| Údržba a čištění | Pravidelně čistěte větrací otvory suchým stlačeným vzduchem; kontrolujte uhlíkové kartáče |
| Náhradní díly a opravitelnost | Originální uhlíkové kartáče, převodovku nerozebírejte v záruce, opravy provádí autorizovaný servis Flex |
| Likvidace | Nevyhazujte do domovního odpadu; recyklujte podle směrnice 2012/19/EU |
Často kladené otázky - CHE 4-32 R SDS-plus Flex
Dotazy uživatelů ohledně CHE 4-32 R SDS-plus Flex
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod CHE 4-32 R SDS-plus - Flex a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CHE 4-32 R SDS-plus značky Flex.
NÁVOD K OBSLUZE CHE 4-32 R SDS-plus Flex
Symboly na nářadí ..... 116
Technické údaje 116
Přehled 117
Pro vaši bezpečnost ..... 118
Hlučnost a vibrace ..... 119
Návod k použití ..... 120
Údržba a ošetřování ..... 122
Pokyny pro likvidaci 123
C ∈ shoda 123
Vyloučení odpovědnosti ..... 123
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ!
Označuje tipy pro použití a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranné brýle!
Noste chrániče sluchu!
Používejte lehký respirátor!
Pokyn pro likvidaci starého nářadí (viz stránka Pokyny pro likvidaci)!
Technické údaje
| Vrtací a sekací kladivo CHE 4- | 32 R SDS-plus | |
| Jmenovitý příkon W 900 | ||
| Otáčky naprázdno min | -1 | 0–850 |
| Počet příklepů naprázdno | min-1 | 0–3700 |
| Max. energie jednotlivého příklepu (podle „EPTA-procedure 05/2009“) | J | 4,8 |
| Mazání mazací tuk | ||
| Uchycení nástroje SDS-plus | ||
| Max. průměr vrtání– beton– zdivo(vrtací korunka z tvrdokovu)– dřevo– kov | mmmmmmmm | 32823213 |
| Hmotnost podle standardu „EPTA-procedure 01/2003“ | kg 4,6 | |
| Třída ochrany | II/☐ | |

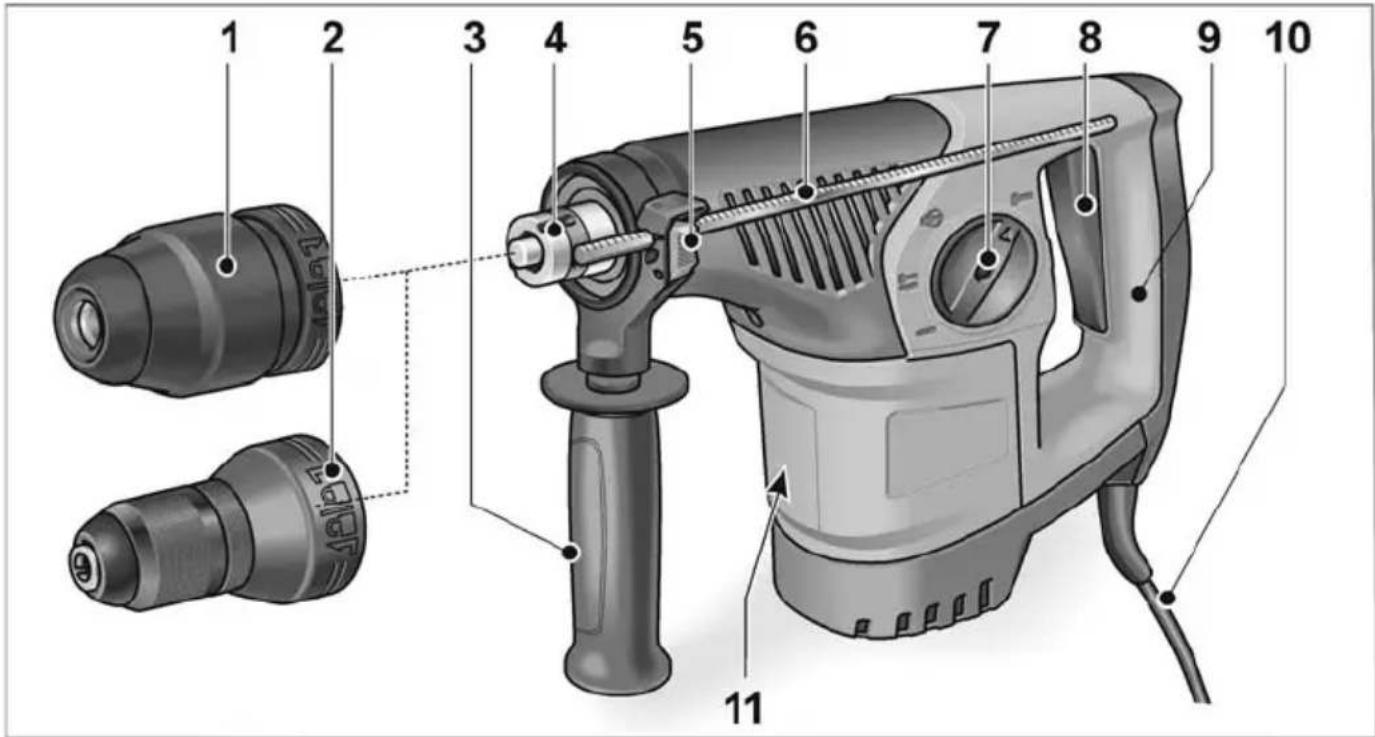

Přehled
1 Sklíčidlo SDS
2 Výměnné sklíčidlo
3 Přídavná rukojet'
4 Vřeteno
5 Svěrací páka hloubkového dorazu
6 Hloubkový doraz
7 Otočný knoflík pro pracovní režim
8 Spínač
K zapnutí a vypnutí a dále k rozběhnutí na maximální otáčky / počet příklepů.
9 Rukojet'
10 Sít'ový kabel
11 Typový štítek*
* není viditelný
Pro vaši bezpečnost
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte.
Před použitím elektrického nářadí si přečtěte:
- tento návod k obsluze,
– „Všeobecná bezpečnostní upozornění“ pro zacházení s elektrickým nářadím v přiloženém sešitu (č. publikace: 315.915),
– pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.
Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze
- vsouladu surčeným účelem,
- v bezvadném bezpečnostnětechnickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Použití v souladu s určeným účelem
Vrtací a sekací kladivo CHE 4-32 R SDS-plus je určené
– pro profesionální použití v průmyslu a řemesle,
– k vrtání s příklepem do zdiva a betonu pro upevnění hmoždinek a kotev a vrtání průchozích otvorů,
– pro lehké sekací práce k odstraňování omítky a obkladů,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.
Bezpečnostní upozornění pro kladiva
■ Noste chrániče sluchu. Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavné rukojeti dodané s nářadím. Ztráta kontroly může vést k poraněním.
Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
Další bezpečnostní upozornění
■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo proved'te konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.
■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji.
■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
■ Používejte pouze nástroje s uchycením SDS-plus. Zatažením za nástroj zkontrolujte jeho správné zajištění.
■ Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit. Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.
■ Prach uvolněný z materiálů, jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy, může představovat nebezpečí pro obsluhu nebo osoby nacházející se v blízkosti. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.
– Postarejte se o dobré větrání pracoviště!
– Pokud možno používejte externí odsávání prachu.
– Doporučujeme používat respirátor s filtrem třídy P2.
■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte do nářadí otvory.
■ Sít'ové napětí a údaj napětí na typovém štítku musí být shodné.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
– hladina akustického tlaku: 92 dB(A);
– hladina akustického výkonu: 103 dB(A);
- nejistota K: 3 dB.
Celková hodnota vibrací:
– Při vrtání s příklepem:
– emitovaná hodnota a_h :
- nejistota K: 1,5 m/s
1 3 ,2; 3 4 m / s
2.
– Při sekání:
– emitovaná hodnota a_h :
- nejistota K: 1,5 m/s
1 0 ,2; 6 0 m / s
2.
POZOR!
Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.
i UPOZORNĚNÍ!
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit.
Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit.
Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.
Návod k použití
Před uvedením do provozu
Vybalte elektrické nářadí a přislušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

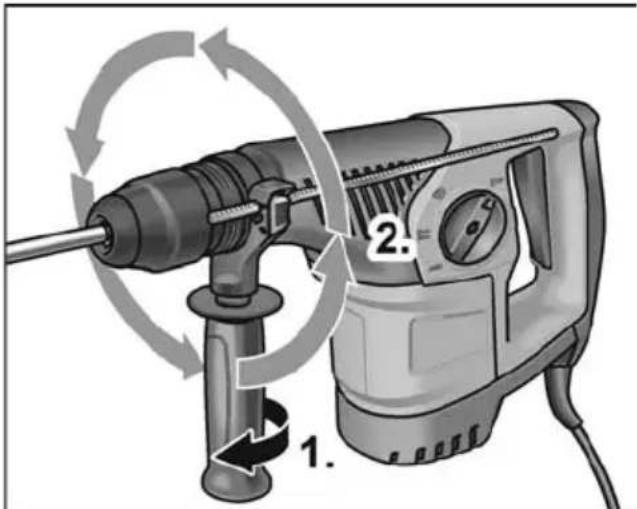

Přestavení přídavné rukojeti
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
POZOR!
Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí.
Aby byla zaručená bezpečná práce bez únavy, lze prídavnou rukojeť natočit do libovolné polohy.
■ Otáčením přídavné rukojeti proti směru hodinových ručiček povolte upnutí (1.).
■ Přídavnou rukojeť otočte do požadované polohy (2.).
Nastavení upevněte otáčením přídavné rukojeti po směru hodinových ručiček.

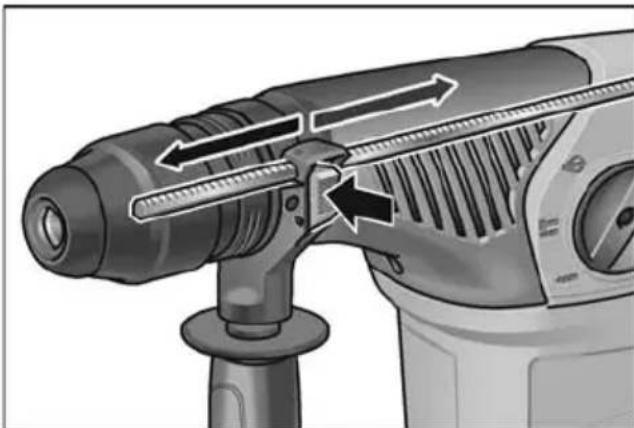

Montáž hloubkového dorazu
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
■ Stiskněte svěrací páku na přídavné rukojeti v horní oblasti a pevně ji držte.
■ Zastrčte hloubkový doraz.
■ Nastavte hloubkový doraz na potřebnou hloubku vrtání.
■ Uvolněte svěrací páku.
Nasazení nástrojů se stopkou SDS
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
POZOR!
Použité nástroje mohou být horké. Noste ochranné rukavice!
UPOZORNĚNÍ!
Použité nástroje musí mít stopku SDS. Pro nástroje bez stopky SDS (např. vrtáky do dřeva) použijte tříčelist'ové sklíčidlo (viz „Nastavení pracovního režimu“).
■ Zkontrolujte ochranný protiprachový kryt.
– Znečistěný kryt vyčistěte.
– Vadný ochranný protiprachový kryt nechejte vyměnit.

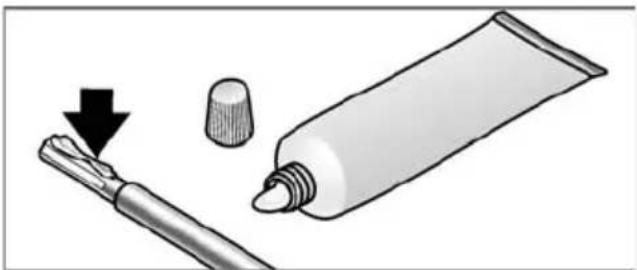

Nástroje vyčistěte a stopky lehce namažte.

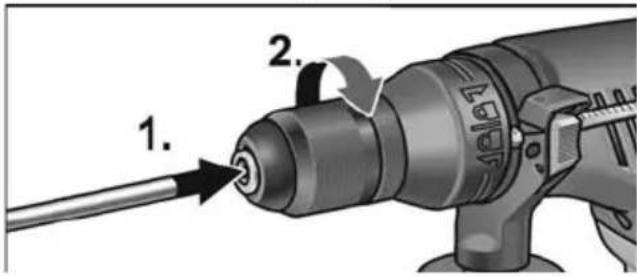

■ Nasad'te nástroj (1.) a otáčejte jím (2.), dokud nebude zajištěný.
■ Zkontrolujte zajištění zatažením za nástroj.

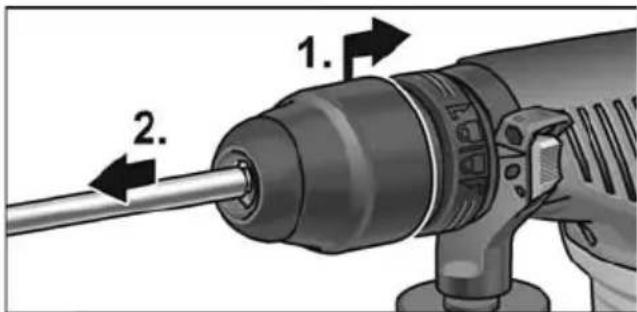

Vyjmutí nástrojů
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
POZOR!
Použité nástroje mohou být horké. Noste ochranné rukavice!
■ Zajišťovací objímku zatáhněte dozadu (1.).
■ Vyjměte nástroj (2.).
Nastavení pracovního režimu
POZOR!
Pracovní režim měňte pouze při zastaveném elektrickém nářadí.
■ Nastavte otočný knoflík na požadovaný pracovní režim:
Vrtání
Vrtání s příklepem
Nastavení polohy sekáče (viz tam)
Sekání
UPOZORNĚNÍ!
– Ve všech polohách musí otočný knoflík slyšitelně zaskočit.
– V poloze (nastavení polohy sekáče) elektrické nářadí nezapínejte.
Nastavení polohy sekáče
Sekáč lze otočit do polohy, která je optimální pro prováděné práce.
■ Nastavte otočný knoflík pro pracovní režim na symbol 📄).
■ Otáčejte sekáčem, dokud nebude sekáč v požadovaném úhlu (2.).
Nastavte otočný knoflík pro pracovní režim na symbol 1(3.). Dbejte na to, aby slyšitelně zaskočil!
Zapnutí elektrického nářadí
■ Stiskněte spínač a držte ho stisknutý. Spínač elektrického nářadí umožňuje pomalé zvyšování otáček, resp. počtu příklepů až na maximální hodnotu.
Vypnutí nářadí:
■ Uvolněte spínač.
Pracovní pokyny
Vrtání / vrtání s příklepem
- Nastavte otočný knoflík pro pracovní režim na symbol (vrtání), resp. (vrtání s příklepem). Dbejte na to, aby slyšitelně zaskočil!
- Nasad'te vrták.
- Nastavte prídavnou rukojeť do požadované polohy.
- Žapojte sít'ovou zástrčku.
- Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
- Nasad'te vrták a zapněte elektrické nářadí.
- Tlačte elektrické nářadí s citem dopředu.
- Po ukončení vrtání nářadí vypněte.
- Vytáhněte sít'ovou zástrčku ze zásuvky.
Sekání
- Nasad'te sekáč.
- Nastavte otočný knoflík pro pracovní režim na symbol 📄
- Natočte sekáč do požadované polohy.
- Nastavte otočný knoflík pro pracovní režim na symbol . Dbejte na to, aby slyšitelně zaskočil!
- Nastavte prídavnou rukojeť do požadované polohy.
- Zapojte sít'ovou zástrčku.
- Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
- Zapněte elektrické nářadí.
- Při sekání tlačte elektrické nářadí s citem dopředu tak, aby neposkakovalo.
- Po ukončení práce nářadí vypněte.
- Vytáhněte sít'ovou zástrčku ze zásuvky.
Ostatní upozornění
– Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí.
– Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
Čistění
Nářadí a větrací štěrbiny pravidelně čistěte.
Četnost čistění je závislá na opracovávaném materiálu a době používání. Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Elektrické nářadí je výbaveno vypínacími uhlíky.
Po dosažení meze opotrebení vypínacích uhlíků se elektrické nářadí automaticky vypne.
i UPOZORNĚNÍ!
K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.
Zadními otvory pro vstup vzduchu lze během použití pozorovat opalování uhlíků.
Při silném opalování uhlíků elektrické nářadí okamžitě vypněte. Dejte elektrické nářadí do autorizovaného servisu.
Převodovka
i UPOZORNĚNÍ!
Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.
Opravy
Opravy nechejte provádět výhradně v servisu autorizovaném výrobcem.
Pokud je připojovací kabel elektrického nářadí poškozený, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel lze obdržet v zákaznickém servisu FLEX.
Náhradní díly a příslušenství
Další příslušenství, zejména nástroje, najdete v katalozích výrobce.
Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce:
www.flex-tools.com.
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním sít'ového kabelu zajistěte, aby vysloužilé nářadí bylo nepoužitelné.
Pouze pro země EU.
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.
UPOZORNĚNÍ!
O možnostech likvidace se informujte u specializovaného prodejce!
shoda
Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.
Za technické podklady zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vyloučení odpovědnosti
Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.
Obsah
Použité symboly 124
Symboly na náradí ..... 124
Technické údaje 124
Prehlad 125
Pre vašu bezpečnost' 126
Hlučnost' a vibrácie ..... 127
Návod na obsluhu 128
Údržba a ošetrovanie ..... 130
Pokyny na likvidáciu 131
C ∈ Vyhlásenie o zhode ..... 131
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Používajte ochranu očí!
Pokyn na likvidáciu použitého spotrebiča (pozri na strane Pokyny na likvidáciu)!
Technické údaje
| Vřtacie a sekacie kladivo CHE | 4-32 R SDS-plus | |
| Menovitý príkon W 900 | ||
| Otáčky naprázdno min | -1 | 0–850 |
| Počet úderov naprázdno | min-1 | 0–3700 |
| Max. energia jednotlivého úderu (podla „EPTA-procedure 05/2009“) | J | 4,8 |
| Mazanie mazací tuk | ||
| Uchytenie nástroja SDS | -plus | |
| Max. priemer vřtania – betón | mm | 32 |
| – murivo (vřtacia korunka zo spekaného karbidu) | mm | 82 |
| – drevo | mm | 32 |
| – kov | mm | 13 |
| Hmotnost' podla „EPTA-procedure 01/2003“ | kg 4,6 | |
| Trieda ochrany | II/☐ | |
Prehlad
1 Skíučovadlo vrtáka SDS
2 Výmenné skľučovadlo vrtáka
3 Prídavná rukovät'
4 Vreteno
5 Upínacia páka pre híbkový doraz
6 Híbkový doraz
7 Otočný gombík pre pracovný režim
8 Vypínač
Pred použitím elektrického náradia si prečítajte:
Bezpečnostné pokyny pre kladivá
Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite siet'ovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
■ Používajte iba nástroje s upínaním SDS plus. Tahaním nástroja skontrolujte jeho správne zaistenie.
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.
Montáž híbkového dorazu
VAROVANIE!
■ Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Chybný ochranný protiprachový kryt dajte vymenit'.
Nástroje vyčistite a stopku ľahko namastite.
■ Nasad'te pracovný nástroj (1.) a otáčajte ním (2.), kým sa nezaistí.
■ Zaistenie skontrolujte t'ahaním pracovného nástroja.
Vybratie nástrojov
VAROVANIE!
Pracovný režim meňte len vtedy, ked' je elektrické náradie zastavené.
■ Nastavte otočný gombík na požadovaný pracovný režim:
vrtanie
vrtanie s funkciou kladiva
■ Stlačte vypínač a držte ho stlačený. Vypínač elektrického náradia umožňuje pomalé zvyšovanie otáčok, prípadne počtu úderov až na maximálnu hodnotu.
Vypnutie náradia:
■ Uvoľnite vypínač.
Pracovné pokyny
Vrtanie/vrtanie s funkciou kladiva
Údržba a ošetrovanie
VAROVANIE!
Elektrické náradie je vybavené vypínacími uhlíkmi.
Po dosiahnutí hranice opotrebovania vypínacích uhlíkov sa elektrické náradie automaticky vypne.
i UPOZORNENIE!
Pokyny na likvidáciu
VAROVANIE!
Nevyhadzujte elektrické náradie do domového odpadu!
EN 60745 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.
Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
- Použité symboly
- VAROVÁNÍ!
- POZOR!
- UPOZORNĚNÍ!
- Symboly na nářadí
- Technické údaje
- Přehled
- Pro vaši bezpečnost
- Použití v souladu s určeným účelem
- Bezpečnostní upozornění pro kladiva
- Další bezpečnostní upozornění
- Hlučnost a vibrace
- i UPOZORNĚNÍ!
- Návod k použití
- Před uvedením do provozu
- Přestavení přídavné rukojeti
- Montáž hloubkového dorazu
- Nasazení nástrojů se stopkou SDS
- Vyjmutí nástrojů
- Nastavení pracovního režimu
- Nastavení polohy sekáče
- Zapnutí elektrického nářadí
- Pracovní pokyny
- Vrtání / vrtání s příklepem
- Sekání
- Ostatní upozornění
- Údržba a ošetřování
- Čistění
- Uhlíkové kartáčky
- Převodovka
- Opravy
- Náhradní díly a příslušenství
- Pokyny pro likvidaci
- shoda
- Vyloučení odpovědnosti
- Obsah
- Prehlad
- Bezpečnostné pokyny pre kladivá
- Montáž híbkového dorazu
- VAROVANIE!
- Vybratie nástrojov
- Pracovné pokyny
- Vrtanie/vrtanie s funkciou kladiva
- Údržba a ošetrovanie
- i UPOZORNENIE!
- Pokyny na likvidáciu
Značka : Flex
Model : CHE 4-32 R SDS-plus
Kategorie : Vrtačka
