DH 5 SDS-max - Vrtačka Flex - Bezplatný návod k obsluze

Typ výrobku	SDS-max příklepová vrtačka
Značka	Flex
Model	DH 5 SDS-max
Jmenovitý výkon	1500 W
Napájecí napětí	230 V ~ 50 Hz
Typ sklíčidla	SDS-max
Energie příklepu	8,5 J
Počet úderů naprázdno	0 – 2700 úderů/min
Otáčky naprázdno	0 – 600 ot./min
Max. průměr vrtání do betonu	40 mm
Max. průměr vrtání do oceli	13 mm
Max. průměr vrtání do dřeva	40 mm
Hmotnost	6,8 kg
Rozměry (D x Š x V)	480 x 110 x 290 mm
Hladina akustického výkonu (LWA)	105 dB(A)
Hladina akustického tlaku (LpA)	94 dB(A)
Vibrace ruka-paže (vrtání)	15 m/s²
Třída ochrany	II (dvojitá izolace)
Hlavní funkce	Vrtání, vrtání s příklepem, sekání
Regulace otáček	Ano, plynulá
Směr otáčení	Levý/pravý
Antivibrační rukojeť	Ano, přídavná rukojeť
Údržba a čištění	Čistěte větrací štěrbiny kartáčem, pravidelné mazání sklíčidla
Náhradní díly a opravitelnost	Uhlíky, kartáče, sklíčidlo, spínač k dispozici

Často kladené otázky - DH 5 SDS-max Flex

Jak vyměnit sklíčidlo SDS-max?

Pro výměnu sklíčidla SDS-max zatáhněte odjišťovací kroužek dozadu a vsuňte nástroj s mírným pootočením, dokud nezapadne. Pro vyjmutí zatáhněte kroužek a vytáhněte nástroj.

Jaký olej použít pro mazání?

Použijte speciální olej pro příklepové vrtačky nebo lithiové mazivo. Aplikujte malé množství do sklíčidla každých 20 hodin provozu.

Jak nastavit hloubku vrtání?

Použijte dodaný doraz hloubky. Povolte šroub, nastavte tyč na požadovanou hloubku a poté utáhněte.

Proč vrtačka neklepe?

Zkontrolujte, zda je přepínač režimů nastaven na 'vrtání s příklepem'. Ujistěte se také, že je nástroj řádně zasunut do sklíčidla a že uhlíky nejsou opotřebované.

Jak čistit větrací štěrbiny?

Použijte suchý kartáč nebo jemný vysavač k odstranění prachu. Nikdy nepoužívejte stlačený vzduch, který by mohl zatlačit nečistoty dovnitř.

Mohu použít vrtáky SDS-plus?

Ne, sklíčidlo SDS-max je nekompatibilní s menšími vrtáky SDS-plus. Používejte pouze nástroje s upínací stopkou SDS-max.

Jak vyměnit uhlíky?

Odpojte nářadí. Sejměte krytky držáků uhlíků, vyjměte opotřebované uhlíky a vložte nové v příslušném směru. Zašroubujte krytky zpět.

Jakou ochranu sluchu použít?

Používejte protihluková sluchátka s útlumem alespoň 25 dB, protože hladina hluku přesahuje 100 dB(A).

Jak vrtat do kovu?

Použijte vrták do kovu, vypněte příklep a vrtejte nízkou rychlostí s mazáním řezným olejem.

Co dělat, když sklíčidlo nedrží nástroj?

Vyčistěte vnitřek sklíčidla a stopku nástroje. Pokud problém přetrvává, sklíčidlo může být opotřebované a je nutné jej vyměnit.

NÁVOD K OBSLUZE DH 5 SDS-max Flex

Použité symboly ..... 110

Technické údaje ..... 110

Na první pohled 111

Pro Vaši bezpečnost 112

Hlučnost a vibrace 113

Návod k použití 113

Údržba a ošetřování 115

Pokyny pro likvidaci 116

Prohlášení o shodě C.€ 116

Vyloučení odpovědnosti ..... 116

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

Pokyn pro likvidaci použitého spotřebiče! (viz stránka 116)

Technické údaje

Sekací kladivo DH 5		SDS-max
Jmenovitý příkon W 1050
Počet úderů při chodu naprázdno	min ^1	3500
Max. energie jednotlivého úderu (podle “EPTA-procedure 05/2009”)	J	6,7
Upnutí nástroje SDS max
Mazání mazací tuk
Hmotnost podle “EPTA-procedure 01/2003”	kg 5,4

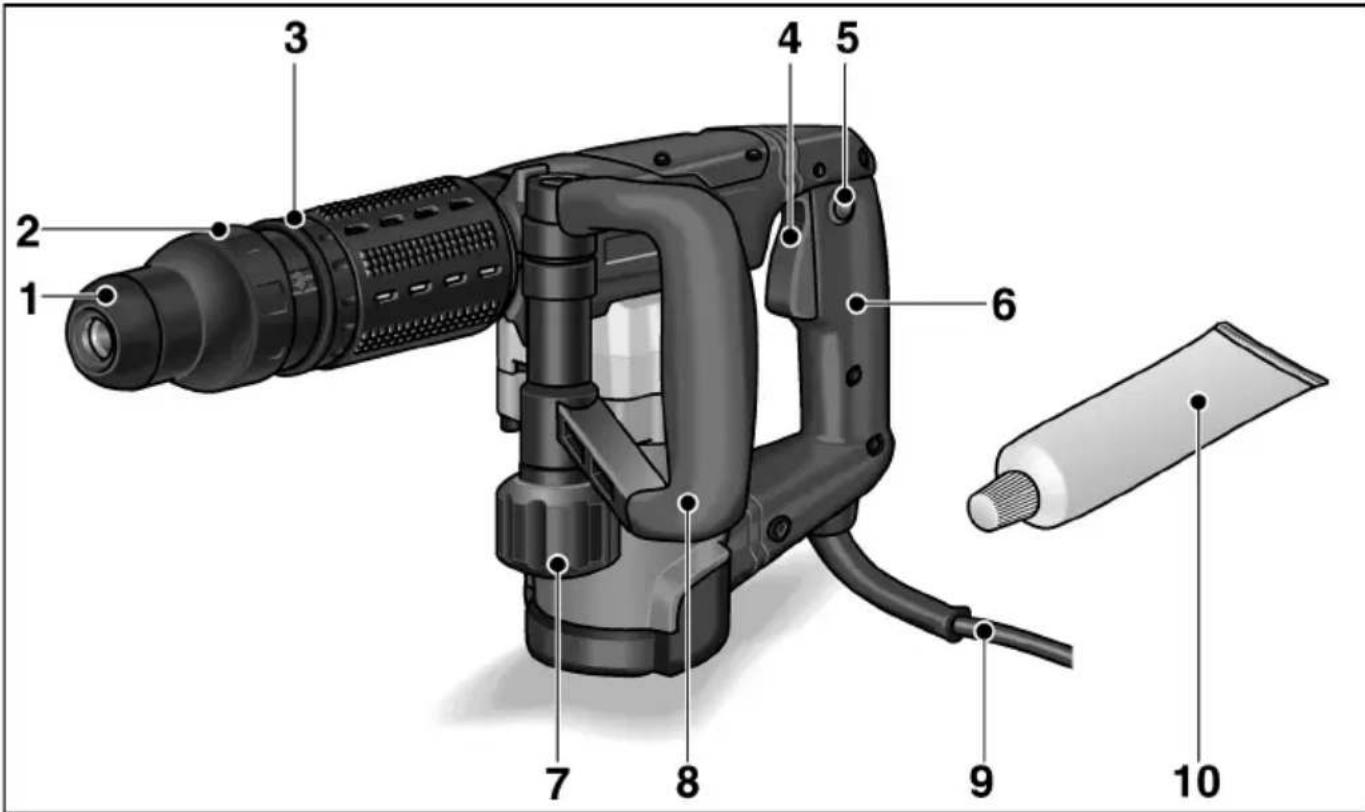

Na první pohled

1 Ochranný protiprachový kryt

2 Blokovací pouzdro

3 Otočný kroužek pro nastavení sekáče

4 V y p í n a č

5 A r e t a ční tlačítko

6 R u k o j e t'

7 Svěrací šroub pro přídavnou rukojeť

11 Ty pový ští te k *

* není viditelný

Pro Vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny.

Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

Před použitím elektrického nářadí si přečtěte a potom jednejte:

– předložený návod k obsluze,
- „Všeobecné bezpečnostní pokyny” k zacházení s elektrickým nářadím vpřiloženém sešitu (čís.-publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů.

Při jeho používání může presto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

– pro stanovené použití,
– v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Sekací kladivo DH 5 SDS-max je určeno

— pro živnostenské použití v průmyslu a řemeslné živnosti,
– pro středně těžké temovací a prorážecí práce v betonu a zdivu jakož i odstraňování omítky a o b k l a d ů ,
- k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní pokyny pro vrtací kladiva

■ Noste protihlukovou ochranu.
Působení hluku může způsobit ztrátu sluchu.

■ Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly může vést kporaněním.

Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

■ Používejte vhodné hledače vedení, abyste vypátrali skrytá napájecí vedení nebo si přizvěte energetický rozvodný podnik. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu.

Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.

■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno.

■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držen spolehlivěji než Vaší rukou.

Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

Speciální bezpečnostní pokyny

■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Učiňte ochranná opatření, když může vznikat zdravotně závadný, hořlavý nebo výbušný prach. Noste protiprachovou masku. Jestliže je k dispozici, použijte zařízení na odsávání prachu.
■ K označení elektrického nářadí používejte pouze lepicí štitky. Nevrtejte žádné díry do tělesa nářadí.
■ Sítové napětí a napěťové údaje na typovém štitku musí být shodné.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

-Hladina akustického tlaku: 89 dB(A); -Hladina akustického výkonu: 100 dB(A); -Nejistota: K = 3 dB.

Celková hodnota vibrací (při sekání):

$$ \begin{array}{l} - H o d n o t a e m i s i: h a = 1 1, 5 m / s ^ {2} \ - \text { Nejistota: } K = 1, 5 \mathrm{m} / \mathrm{s} \ \end{array} $$

POZOR!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použit k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro presné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běži, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před ú činky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a přepravní poškození.

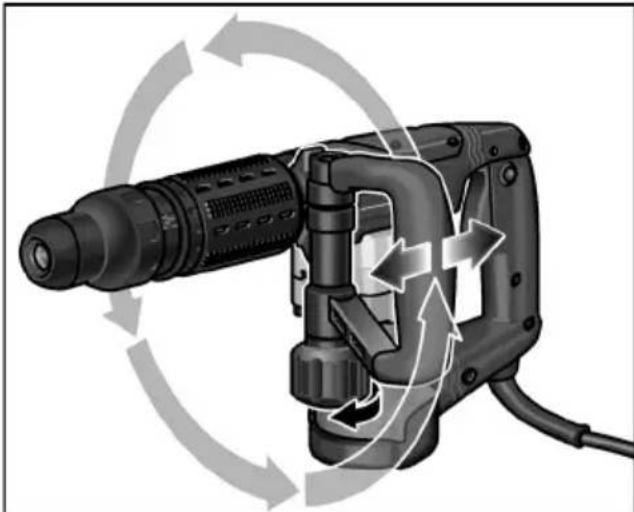

Přestavení přídavné rukojeti

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sitovou zástrčku.

POZOR!

Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí.

Aby se zaručila bezpečná a neunavující práce, lze přídavnou rukojeť natočit do libovolné polohy.

■ Povolte svěrací šroub otáčením proti směru pohybu hodinových ručiček.

■ Natočte přídavnou rukojeť (radiálně, axiálně) do požadované polohy.
■ Otáčením svěracího šroubu ve směru pohybu hodinových ručiček se přídavná rukojeť znovu upevní.

Nasazení nástroje

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sítovou zástrčku.

POZOR!

Použité vložné nástroje mohou být horké. Noste ochranné rukavice!

■ Vyčistěte a lehce namažte tukem stopku vložného nástroje.
■ Zkontrolujte ochranný protiprachový kryt. - Znečistěný kryt vyčistěte. - Vadný ochranný protiprachový kryt vyměňte.
■ Nasad'te vložný nástroj a otáčejte jím, až se zablokuje.
■ Zatažením za vložný nástroj zkontrolujte zablokování.

Vyndání nástrojů

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sítovou zástrčku.

POZOR!

Použité vložné nástroje mohou být horké. Noste ochranné rukavice!

■ Táhněte blokovací pouzdro směrem dozadu (1.).
■ Vyndejte vložný nástroj (2.).

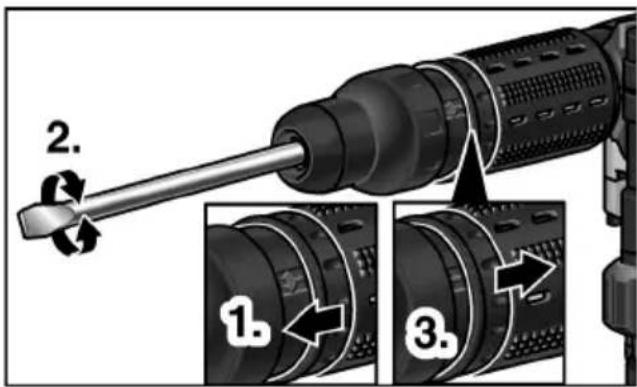

Nastavení polohy sekáče

Sekáč lze nastavit do 12 poloh (vždy přesazeny o 30°).

Táhněte otočný kroužek pro nastavení sekáče směrem dopředu a pevně jej držte (1.).
■ Otáčejte sekáčem, až sekáč vykazuje požadovaný úhel (2.).
■ Uvolněte otočný kroužek pro nastavení sekáče (3.).

Zapnutí elektrického nářadí

Bez zaskočení:

■ Stiskněte vypínač a držte jej stisknutý.
Vypnutí nářadí:
■ Uvolněte vypínač.

Se zaskočením:

POZOR!

Po výpadku elektrického proudu se zapnuté nářadí znovu rozběhne. Při výpadku elektrického proudu elektrické nářadí okamžitě vypněte!

■ Stiskněte vypínač a držte jej stisknutý.
■ Stiskněte aretační tlačitko, abyste vypínač zaaretovali.

Vypnutí nářadí:

■ Stiskněte a uvolněte vypínač.

Pracovní pokyny

1. Nasadte sekáč.
2. Natočte sekáč do požadované polohy.
3. Nastavte prídavnou rukojeť do požadované polohy.
4. Zastrčte síťovou zástrčku.
5. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
6. Zapněte elektrické nářadí.
7. Při sekání tlačte elektrické nářadí s citem dopředu tak, aby neposkakovalo.
8. Po ukončení práce nářadí vypněte.
9. Vytáhněte síťovou zástrčku.

Ostatní pokyny

• Použití „ostrých” vložných nástrojů zvyšuje pracovní výkon a životnost elektrického nářadí.
  – Pracujte pokud možno v intervalech: 30 s práce, 90 s vychladnutí.
• Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sítovou zástrčku.

Čistění

Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.

Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Elektrické nářadí je vybaveno vypínacími uhlíky. Po dosažení meze opotrebení vypínacích uhlíků se elektrické nářadí automaticky vypne.

UPOZORNĚNÍ!

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.

Při silném opalování uhlíků elektrické nářadí okamžitě vypněte. Předejte elektrické nářadí do některé servisní dílny autorizované výrobcem.

Převodovka

UPOZORNĚNÍ!

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Elektrické nářadí má tukové mazání.

Výměnu/doplnění mazacího tuku nechejte provést v některé servisní dílně autorizované výrobcem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Je-li připojovací kabel elektrického nářadí poškozen, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel je k dostání v zákaznickém servisu FLEX.

Náhradní díly a příslušenství

Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU.

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EG o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

UPOZORNĚNÍ!

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

EN 60745 podle ustanovení směrnic

2004/108/ES (do 19.04.2016),

Zodpovědný za technické podklady:

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 117

Technické údaje ..... 117

Na prvý pohľad 118

Pre Vašu bezpečnost 119

Hlučnost a vibrácia ..... 120

Návod na použitie ..... 120

Údržba a ošetrovanie 122

Pokyny pre likvidáciu 123

Prehlásenie o zhode C.€ . . . . . . . . . . . 123

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

1 Ochranný protiprachový kryt

2 Blokovacie puzdro

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

Bezpečnostné pokyny pre kladivá

■ Noste protihlukovú ochranu.

■ Zabezpečte obrobok.

Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite sieťovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

-Hladina akustického výkonu: 100 dB(A);

-Neistota: K = 3 dB.

Povol'te zvieraciu skrutku pootočením proti smeru pohybu hodinových ručičiek.

■ Vyčistite a l'ahko namastite tukom stopku pracovného nástroja.
■ Skontrolujte ochranný protiprachový kryt.

■ Stlačte vypínač a držte ho stlačený.
Vypnutie náradia:
■ Uvol'nite vypínač.

S aretáciou:

POZOR!

■ Stlačte vypínač a držte ho stlačený.
■ Stlačte aretačné tlačidlo, aby ste vypínač zaaretovali.

Vypnutie náradia:

■ Stlačte a uvol'nite vypínač.

Pracovné pokyny

Údržba a ošetrovanie

VAROVANIE!

Elektrické náradie je vybavené vypínacími uhlikmi.

Elektrické náradie má tukové mazanie.

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!

EN 60745 podl'a ustanovení smerníc

2004/108/ES (do 19.04.2016),
