GEBRUIKSAANWIJZING DH 5 SDS-max Flex

Gebruikte symbolen .... 50

In één oogopslag ..... 51

Voor uw veiligheid 52

Geluid en trillingen 53

Gebruiksaanwijzing 53

Onderhoud en verzorging 56

Afvoeren van verpakking en machine .... 56

C€-Conformiteit 57

Uitsluiting van aansprakelijkheid ..... 57

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP!

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap ingebruik neemt.

Draag een oogbescherming.

Draag een gehoorbescherming!

Afvoeren van het oude apparaat! (zie pagina 56)

Technische gegevens

Hakhamer DH 5		SDS-max
Opgenomen vermogen W	1050
Aantal slagen onbelast	min^-1	3500
Max. slagkracht (volgens „EPTA-procedure 05/2009”)	J	6,7
Gereedschapopname SDS max.
Smering Vet
Gewicht volgens „EPTA-procedure 01/2003”	kg 5,4

In één oogopslag

1 Stofbeschermkap
2 Vergrendelingshuls
3 Draairing voor beitelinstelling
4 Schakelaar
5 Blokkeerknop
6 Handgreep

7 Klemschroef voor extra handgreep
8 Extra handgreep
9 N e t s n o e r
10 Gereedschapsvet
11 Typeplaatje *

* niet zichtbaar

Voor uw veiligheid

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en deerkende veiligheidstechnische regels. Tochkunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor degebruiker envoor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

—voor professioneel gebruik in de industrie en door de vakman,
—voor matig zware breek- en doorvoerwerkzaamheden in beton en metselwerk en voor het verwijderen van stucwerk en tegels,
—voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor hamers

■ Draag een gehoorbescherming.
De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.
■ Gebruik bij het gereedschap geleverde extra handgrepen.
Het verlies van de controle kan tot verwondingen leiden.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of water-leidingen op te sporen of raadpleeg het plaatselijke energie- of water-leidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.
■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat.

Het elektrische gereedschap wordt met twee handen veiliger geleid.

■ Zet het werkstuk vast. Een in een span- voorziening vastgezet werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
■ Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd.

Beschadigde kabels vergroten het risico van een elektrische schok.

Bijzondere veiligheids- voorschriften

■ Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen.
Tref veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker!
Gebruik een stofafzuiging, indien aanwezig.
- Gebruik voor het markeren van het elektrische gereedschap alleen stickers.
Boor geen gaatjes in het machinehuis.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

—Geluidsdrukniveau: 89

-Geluidsvermogenniveau: 100 dB(A);

-Onzekerheid: K = 3 dB.

Totale trillingswaarde (bij hakwerkzaamheden):

- Emissiewaarde: a _h = 11,5 m/s ^2

- Onzekerheid: K = 1,5 m/s^2

LET OP!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP!

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting

Het vermelde trillingsniveau geldt voor de voomaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Extra handgreep verstellen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan hetelektrische gereedschap de stekker uithetstopcontact.

VOORZICHTIG!

Elektrisch gereedschap alleen met gemon- teerde extra handgreep gebruiken.

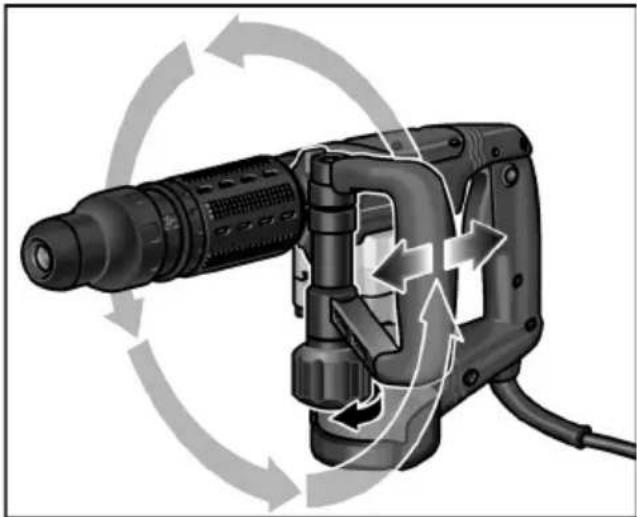

De extra handgreep kan in elke willekeurige stand worden gedraaid om veilig en zonder vermoeidheid te kunnen werken.

Klemschroef door draaien tegen de wijzers van de klok losdraaien.

■ Extra handgreep in de gewenste stand (radiaal, axiaal) draaien.

■ Door draaien van de klemschroef met de wijzers van de klok mee de extra handgreep weer bevestigen.

Inzetgereedschap inzetten

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uithetstopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heetworden. Draag werkhandschoenen!

■ Schacht van het inzetgereedschap reinigen en licht met vet smeren.

■ Stofbeschermkap controleren. - Vuil geworden kap reinigen. - Defecte stofbeschermkap vervangen.

Inzetgereedschap inzetten en draaien tot het vergrendelt.

■ Vergrendeling controleren door aan het inzetgereedschap te trekken.

Verwijderen van de inzetgereedschappen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan hetelektrische gereedschap de stekker uithetstopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heetworden. Draag werkhandschoenen!

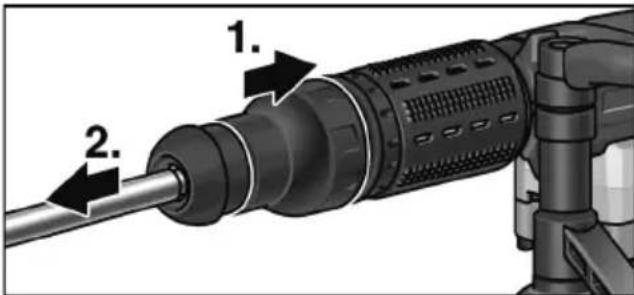

■ Vergrendelingshuls naar achteren trekken (1.).
Inzetgereedschap verwijderen (2.).

Instellen van de hakpositie

De beitel kan in 12 standen (telkens 30° verder verplaatst) worden ingesteld.

Draairing voor beitelinstelling naar voren trekken en vasthouden (1.).
■ Beitel draaien tot de beitel de gewenste hoek heeft (2.).
■ Draairing voor beitelinstelling loslaten (3).

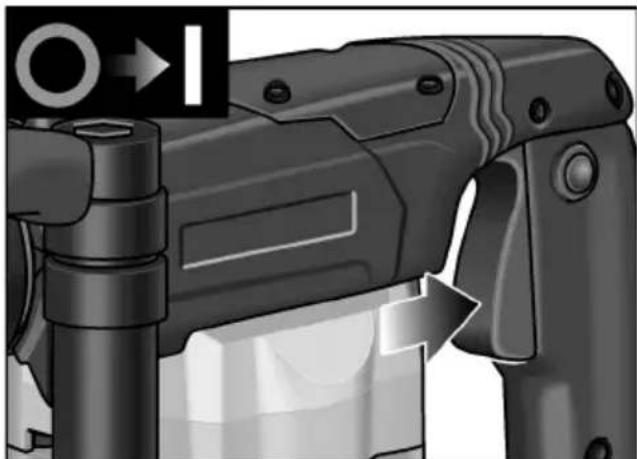

Elektrisch gereedschap inschakelen

Zonder vastklikken:

■ Druk de schakelaar in en houd deze vast.

Apparaat uitschakelen:

■ Laat de schakelaar los.

Zonder vastklikken:

VOORZICHTIG!

Na een stroomuitval start de ingeschakelde machine weer. Elektrisch gereedschap bijstroomuitval onmiddellijk uitschakelen.

■ Druk de schakelaar in en houd deze vast.

■ Vastzetknop indrukken om de schakelaar te blokkeren.

Apparaat uitschakelen:

■ Schakelaar indrukken en loslaten.

Tips voor de werkzaamheden

1. Beitel inzetten.
2. Beitel in de gewenste stand draaien.
3. Extra handgreep in de gewenste stand instellen.
4. Steek de stekker in het stopcontact.
5. Elektrisch gereedschap met beide handen vastpakken en werkstand innemen.
6. Elektrisch gereedschap inschakelen.
7. Elektrisch gereedschap bij het hakken met gevoel naar voren duwen, zodat het niet springt.
8. Na beëindigen van de werkzaamheden de machine uitschakelen.
9. Trek de stekker uit de contactdoos.

Overige opmerkingen

-Het gebruik van „scherpe“ inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.

-Indien mogelijk in intervallen werken: 30 seconden werken, 90 seconden afkoelen.

-Elektrisch gereedschap na de werkzaamheden reinigen en in de transportkoffer op een droge plaats bewaren.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uithetstopcontact.

Reiniging

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

LET OP!

Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd. Bij ernstig vonken van de koolborstels het elektrische gereedschap onmiddellijk uitschakelen. Elektrische gereedschap bij een door de fabrikant erkende klantenservice afgeven.

Machinekop

LET OP!

Draai de schroeven op de machinekop tijdens de garantietijd niet los.

Andersvervallendegarantieverplichtingen vande fabrikant.

Het elektrische gereedschap beschikt over een vetsmering. Vet verversen/bijvullen door een door de fabrikant erkende klantenservicewerkplaats laten uitvoeren.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel (aanbrengtype X). Deze is verkrijgbaar via de FLEX-klanten-service.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP!

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
