Tipo di prodotto	Trapano a percussione SDS-max
Marca	Flex
Modello	DH 5 SDS-max
Potenza nominale	1500 W
Tensione di alimentazione	230 V ~ 50 Hz
Tipo di mandrino	SDS-max
Energia di impatto	8,5 J
Numero di colpi a vuoto	0 – 2700 colpi/min
Velocità a vuoto	0 – 600 giri/min
Diametro di foratura max. nel calcestruzzo	40 mm
Diametro di foratura max. nell'acciaio	13 mm
Diametro di foratura max. nel legno	40 mm
Peso	6,8 kg
Dimensioni (L x l x h)	480 x 110 x 290 mm
Livello di potenza acustica (LWA)	105 dB(A)
Livello di pressione acustica (LpA)	94 dB(A)
Vibrazione mano-braccio (foratura)	15 m/s²
Classe di protezione	II (doppio isolamento)
Funzioni principali	Foratura, foratura a percussione, scalpellatura
Variatore di velocità	Sì, progressivo
Senso di rotazione	Sinistra/destra
Impugnatura antivibrazione	Sì, impugnatura supplementare
Manutenzione e pulizia	Pulire le fessure di ventilazione con un pennello, lubrificazione periodica del mandrino
Pezzi di ricambio e riparabilità	Carboni, spazzole, mandrino, interruttore disponibili

Domande frequenti - DH 5 SDS-max Flex

Come cambiare il mandrino SDS-max?

Per cambiare il mandrino SDS-max, tirare il collare di sblocco all'indietro e inserire l'utensile ruotandolo leggermente finché non si blocca. Per rimuoverlo, tirare il collare ed estrarre l'utensile.

Quale olio utilizzare per la lubrificazione?

Utilizzare un olio speciale per trapani a percussione o un grasso al litio. Applicare una piccola quantità nel mandrino ogni 20 ore di utilizzo.

Come regolare la profondità di foratura?

Utilizzare l'arresto di profondità fornito. Allentare la vite, regolare l'asta alla profondità desiderata, quindi stringere.

Perché il trapano non batte?

Verificare che il selettore di modalità sia su 'foratura a percussione'. Assicurarsi inoltre che l'utensile sia ben inserito nel mandrino e che il carbone non sia usurato.

Come pulire le fessure di ventilazione?

Utilizzare un pennello asciutto o un aspirapolvere morbido per rimuovere la polvere. Non utilizzare mai aria compressa che potrebbe spingere lo sporco all'interno.

Posso utilizzare punte SDS-plus?

No, il mandrino SDS-max è incompatibile con le punte SDS-plus più piccole. Utilizzare solo utensili con codolo SDS-max.

Come cambiare i carboni?

Scollegare l'utensile. Rimuovere i cappucci dei portacarboni, estrarre i carboni usurati e inserire quelli nuovi rispettando il verso. Riavvitare i cappucci.

Quale protezione uditiva utilizzare?

Indossare cuffie antirumore con un'attenuazione di almeno 25 dB, poiché il livello sonoro supera i 100 dB(A).

Come forare nel metallo?

Utilizzare una punta per metallo, disattivare la percussione e forare a bassa velocità lubrificando con olio da taglio.

Cosa fare se il mandrino non tiene più l'utensile?

Pulire l'interno del mandrino e il codolo dell'utensile. Se il problema persiste, il mandrino potrebbe essere usurato e deve essere sostituito.

MANUALE UTENTE DH 5 SDS-max Flex

Simboli utilizzati 26

Dati tecnici 26

Guida rapida 27

Per la vostra sicurezza....28

Rumore e vibrazione 29

Istruzioni per l'uso 29

Manutenzione e cura .... 32

Istruzioni per la rottamazione

e lo smaltimento 32

Conformità C€ 33

Esclusione della responsabilità .....33

Simboli utilizzati

AVVERTENZA!

Indica un pericolo imminente. In caso d'inos- servanza dell'avvertenza, pericolo di morte odiferite gravi.

ATTENZIONE!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVERTENZA!

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare la protezione acustica!

Avviso per la rottamazione dell'apparecchio dimesso! (vedipagina 32)

Dati tecnici

Martello scalpellatoreDH 5		SDS-max
Potenza assorbita nominale	W	1 0
Numero percussioni a vu o to	min ^-1	3500
Max. energia di per-cussione singola (secondo la «EPTA-procedure 05/2009»)	J	6,7
Attacco utensileSDS max.
LubrificazioneGrasso
Peso in funzione della «EPTA-procedure 01/2003»	kg	5,4

Guida rapida

1 Ghiera antipolvere
2 Manicotto di serraggio
3 Anello girevole per regolare lo scalpello
4 Interruttore
5 Pulsante di arresto
6 Maniglia

7 Vite di serraggio per impugnatura supplementare
8 Impugnatura supplementare
9 Cavo d'alimentazione
10 Grasso per l'utensile
11 Targhetta d'identificazione *

* non visibile

Per la vostra sicurezza

AVVERTENZA!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi.

Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

Leggere prima di usare l'elettroutensile edagire conformemente:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.

Usarel'elettroutensile solo

• per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

Il martello scalpellatore DH 5 SDS-max è destinato

-all'impiego professionale nell'industria e nell'artigianato,
—per lavori di media difficoltà di scalpellatura e rottura in calcestruzzo e muratura, nonché per rimuovere intonaco e piastrelle,
—per l'impiego con attrezzo ad esso appropriato e raccomandato dal produttore per questo elettroutensile.

Avvertenze di sicurezza per martelli

■ Indossare la protezione acustica! L'effetto del rumore può causare la perdita dell'udito.

■ Usare le impugnature supplementari fornite con l'apparecchio.

La perdita del controllo può causare lesioni.

■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate.

Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

Utilizzare idonei rilevatori, per sondare la presenza di condutture di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendio e scossa elettrica. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali o può causare una scossa elettrica.

■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura.

Guidare in sicurezza l'elettroutensile con entrambe le mani.

■ Bloccare il pezzo da lavorare.

Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.

Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.

Avvertenze speciali per la sicurezza

Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amianto). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva antipolvere. Se disponibili, usare impianti di aspirazione polveri.
■ Per contrassegnare l'elettroutensile usare solo targhette adesive. Non praticare fori nella carcassa.
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

Il livello di rumore stimato A dell'apparecchio è tipicamente:

–Livello di pressione acustica: 89 dB(A);

—Livello di potenza acustica: 100 dB(A);

-Insicurezza: K = 3 dB.

Valore totale di vibrazione (durante la scalpellatura):

- Valore di emissione: a _h = 11,5 m/s ^2

- Insicurezza: K = 1,5 ~m / s

ATTENZIONE!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano ivalori di rumore e vibrazione cambiano.

AVVERTENZE!

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettrotensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettro-utensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

ATTENZIONE!

In caso di pressione acustica superiore a85dB(A) indossare la protezione acustica.

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

Regolare l'impugnatura supplementare

AVVERTENZA!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

ATTENZIONE!

Usare l'elettroutensile solo con l'impugnatura supplementare montata.

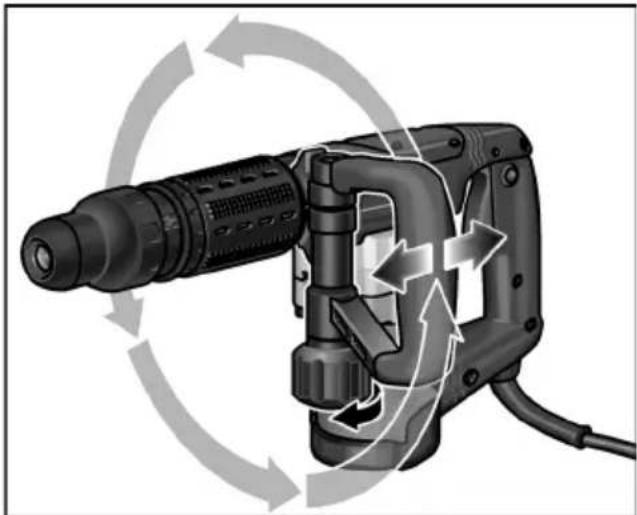

L'impugnatura supplementare può essere ruotata in una posizione qualsiasi, per garantire un lavoro in sicurezza ed ergonomico.

■ Allentare la vite di serraggio ruotandola in senso antiorario.

■ Orientare l'impugnatura supplementare sulla posizione (radiale, assiale) desiderata.

Bloccare di nuovo l'impugnatura supplementare ruotando la vite di serraggio in senso orario.

Inserimento degli utensili

AVVERTENZA!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

ATTENZIONE!

Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!

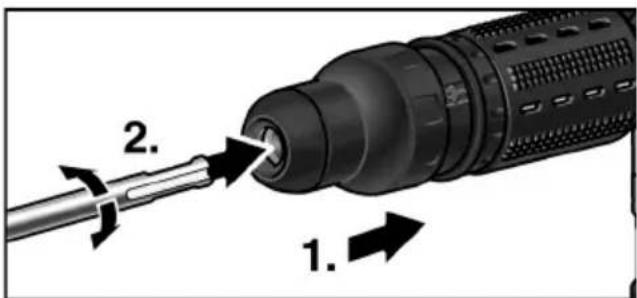

■ Pulire il gambo dell'utensile impiegato ed ingrassarlo leggermente.

- Controllare la ghiera antipolvere. - Pulire la ghiera, se sporca. - Sostituire la ghiera antipolvere difettosa.

Inserire e ruotare l'utensile finché non si blocca.

■ Controllare il bloccaggio tirando l'utensile.

Rimozione degli utensili

AVVERTENZA!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

ATTENZIONE!

Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!

■ Tirare indietro i manicotto di serraggio (1.).
■ Rimuovere l'utensile (2.).

Posizionamento dello scalpello

Lo scalpello può essere regolato su 12 posizioni (ogni spostamento 30°).

■ Per regolare lo scalpello tirare in avanti e mantenere l'anello girevole (1.).
■ Ruotare lo scalpello, finché non è posizionato nell'angolazione desiderata (2.).
Rilasciare l'anello girevole per la regolazione dello scalpello (3).

Accendere l'elettroutensile Senza arresto:

■ Premere e mantenere premuto l'interruttore.

Spegnere l'apparecchio:

■ Rilasciare l'interruttore.

Con arresto:

ATTENZIONE!

Dopo un'interruzione dell'energia elettrica l'apparecchio inserito si rimette in funzione. In caso d'interruzione dell'energia elettrica spegnere immediatamente l'elettroutensile!

■ Premere e mantenere premuto l'interruttore.

■ Per arrestare l'interruttore premere il pulsante di arresto.

Spegnere l'apparecchio:

■ Premere e rilasciare l'interruttore.

Istruzioni per il lavoro

1. Introduzione dello scalpello.
2. Ruotare lo scalpello nella posizione desiderata.
3. Regolare l'impugnatura supplementare sulla posizione desiderata.
4. Inserire la spina di alimentazione.
5. Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
6. Accendere l'elettroutensile.
7. Durante la scalpellatura spingere con precauzione l'elettroutensile in avanti, in modo che non salti.
8. Eseguito il lavoro, spegnere l'apparecchio.
9. Estrarre la spina d'alimentazione.

Altre avvertenze

—L'uso di utensili „affilati“ aumenta la produttività del lavoro e la durata utile dell'elettroutensile.
-Lavorare possibilmente ad intervalli: 30 sec. lavoro, 90 sec. raffreddamento.
—Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.

Manutenzione e cura

AVVERTENZA!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

Pulizia

Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso. Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Spazzole di carbone

L'elettroutensile è dotato di spazzole di sicurezza.

Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.

AVVERTENZA!

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento. In caso di forte scintillio delle spazzole, spegnere immediatamente l'elettroutensile. Affidare l'elettroutensile ad un'officina di assistenza clienti autorizzata dal costruttore.

Meccanismo

AVVERTENZA!

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inossevanza si estinguono i doveri di garanzia del produttore. L'elettroutensile dispone di una lubrificazione a grasso. Fare eseguire il cambio/riempimento del grasso da un'officina assistenza clienti autorizzata dal costruttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Se il cavo di alimentazione dell'elettroutensile è danneggiato, deve essere sostituito con uno speciale cavo di alimentazione (tipo di collegamento X). Fornitura del cavo tramite il servizio assistenza clienti FLEX.

Ricambi ed accessori

Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

AVVERTENZA!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE.

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVERTENZA!

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità C€

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2004/108/CE (fino al 19.04.2016), 2014/30/EU (dal 20.04.2016), 2006/42/CE, 2011/65/CE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
