BEDIENUNGSANLEITUNG DH 5 SDS-max Flex
Verwendete Symbole 3
Technische Daten 3
Auf einen Blick 4
Zu Ihrer Sicherheit .... 5
Geräusch und Vibration 6
Gebrauchsanweisung 6
Wartung und Pflege 9
Entsorgungshinweise 9
C€-Konformität 10
Haftungsausschluss .... 10
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.
HINWEIS!
Bezeichnet Anwendungstips und wichtige Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Entsorgungshinweis für das
Altgerät!
(siehe Seite 9)
Technische Daten
| Meißelhammer DH 5 | SDS-max | |
| Nennaufnahmeleistung W 1 | 050 | |
| Leerlauf-Schlagzahl | min^-1 | 3500 |
| Max. Einzelschlagenergie(nach „EPTA-procedure05/2009“) | J | 6,7 |
| Werkzeugaufnahme SDS max | ||
| Schmierung Fett | ||
| Gewicht entsprechend„EPTA-procedure01/2003“ | kg 5,4 | |
Auf einen Blick

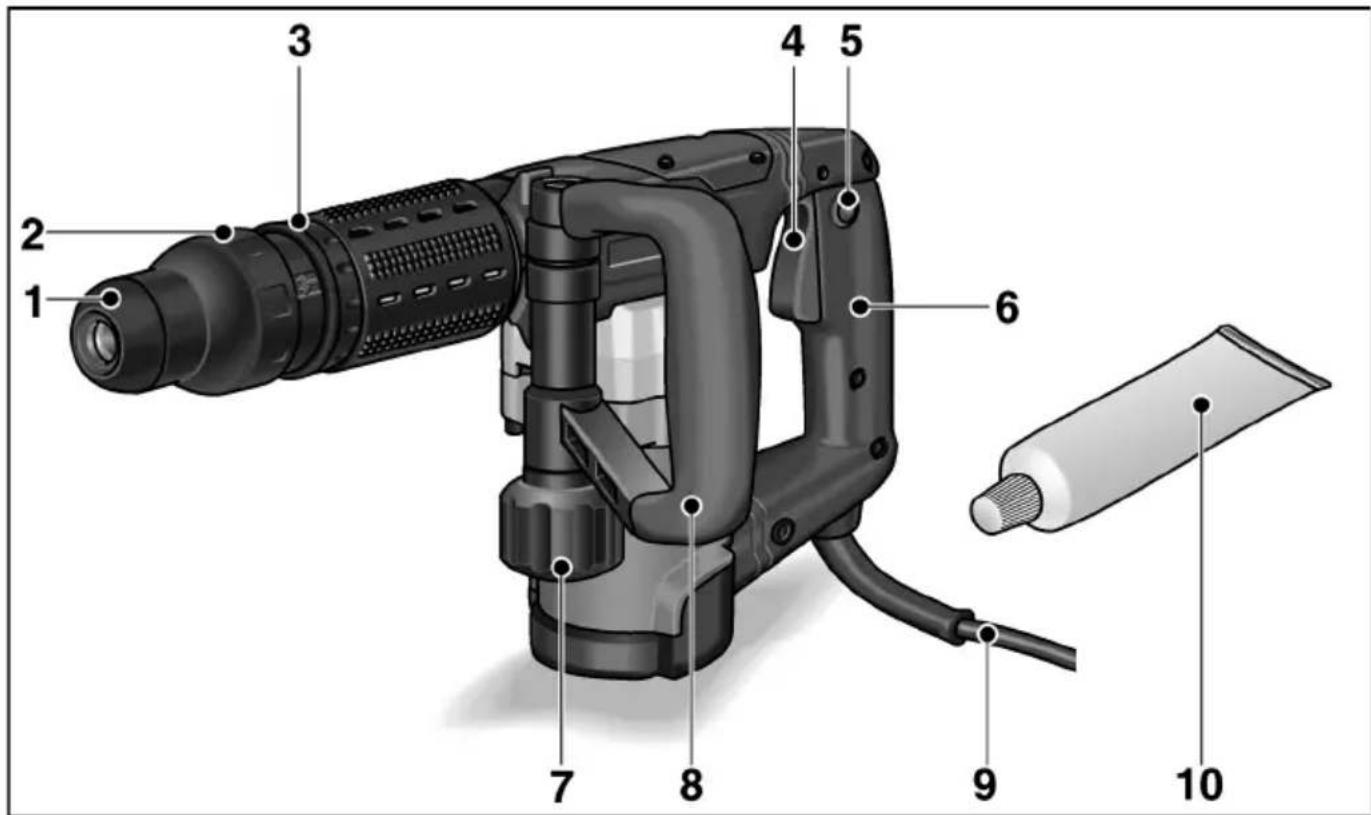

1 Staubschutzkappe
2 Verriegelungshülse
3 Drehring für Meißeleinstellung
4 Schalter
5 Feststellknopf
6 H a n d g r i f
7 Klemmschraube für Zusatzhandgriff
8 Zusatzhandgriff
9 Netzkabel
10 Werkzeugfett
11 Typschild *
f
* nicht sichtbar
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:
– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen imbeigelegten Heft (Schriften-Nr.: 315.915),
- die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. DasElektrowerkzeug ist nur zu benutzen
- für die bestimmungsgemäße Verwendung,
– in sicherheitstechnisch einwandfreiem Zustand.
Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.
Bestimmungsgemäße Verwendung
Der Meißelhammer DH 5 SDS-max ist bestimmt
—für den gewerblichen Einsatz in Industrie und Handwerk,
–für mittelschwere Stemm- und Durchbrucharbeiten in Beton und Mauerwerk sowie zum Entfernen von Putz und Fliesen,
–zur Verwendung mit dafür geeignetem und vom Hersteller für dieses Gerät empfohlenem Werkzeug.
Sicherheitshinweise für Hämmer
■ Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
■ Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann.
Der Kontakt mit einer spannungs- führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.
Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
■ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtung festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
Spezielle Sicherheitshinweise
■ Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest). Schutzmaßnahmen treffen, wenn gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Staubschutzmaske tragen. Wenn vorhanden, Staubabsauganlagen verwenden.
■ Zur Kennzeichnung des Elektrowerkzeugs nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren.
■ Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:
—Schall-Druckpegel: 89
-Schall-Leistungspegel: 100
-Unsicherheit: K
Schwingungsgesamtwert (beim Meißeln):
- Emissionswert: a h = 1 1,5 m^2/s
- Unsicherheit: ^2 K
ACHTUNG!
Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.
HINWEISE!
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.
Gebrauchsanweisung
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und d'portschäden kontrollieren.
Zusatzhandgriff verstellen
dB.
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen. 1,5
m/s
VORSICHT!
Elektrowerkzeug nur mit montiertem Zusatzhandgriff verwenden.

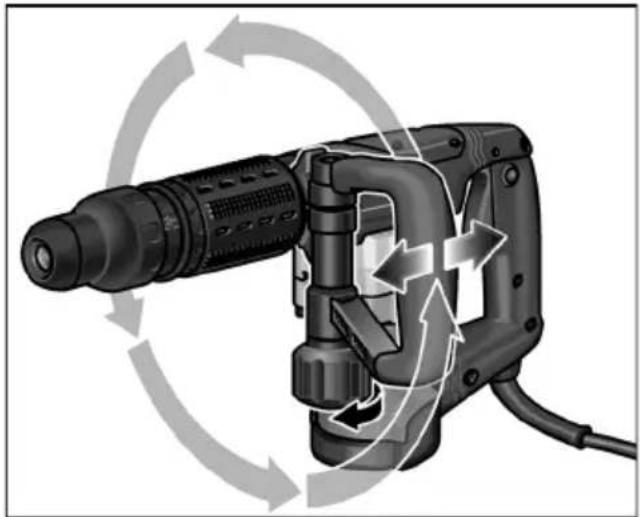

Der Zusatzhandgriff kann in jede beliebige Position geschwenkt werden, um sicheres und ermüdungsfreies Arbeiten zu gewährleisten.
Klemmschraube durch Drehen gegen den Uhrzeigersinn lösen.
■ Zusatzhandgriff auf die gewünschte Position (radial, axial) schwenken.
■ Durch Drehen der Klemmschraube im Uhrzeigersinn den Zusatzhandgriff wieder befestigen.
Einsetzen der Werkzeuge
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen!
■ Schaft des Einsatzwerkzeugs reinigen und leicht einfetten.
■ Staubschutzkappe überprüfen.
- Verschmutzte Kappe reinigen.
- Defekte Staubschutzkappe austauschen.
■ Einsatzwerkzeug einsetzen und drehen, bis es verriegelt.
■ Verriegelung durch Ziehen am Einsatzwerkzeug überprüfen.
Entnehmen der Werkzeuge
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen!

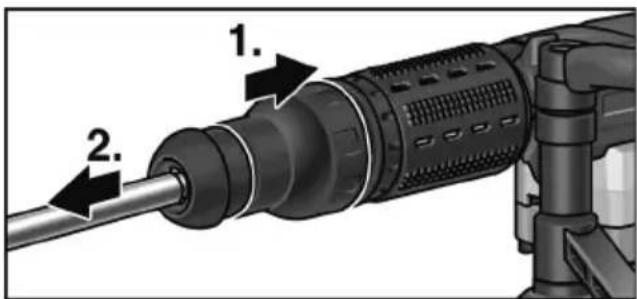

■ Verriegelungshülse nach hinten ziehen (1.).
■ Einsatzwerkzeug entnehmen (2..).
Einstellen der Meißelposition
Der Meißel kann in 12 Positionen (jeweils 30° versetzt) justiert werden.

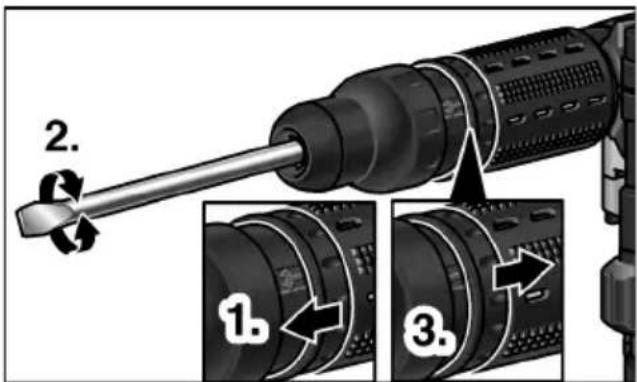

■ Drehring für Meißeleinstellung nach vorn ziehen und festhalten (1.).
■ Meißel drehen, bis der Meißel den gewünschten Winkel aufweist (2.).
■ Drehring für Meißeleinstellung loslassen (3.).
Elektrowerkzeug einschalten Ohne Einrasten:
■ Schalter drücken und festhalten.
Gerät ausschalten:
■ Schalter loslassen.
Mit Einrasten:
VORSICHT!
Nach einem Stromausfall läuft das eingeschaltete Gerät wieder an. Elektrowerkzeug bei Stromausfall sofort ausschalten!
■ Schalter drücken und festhalten.
■ Feststellknopf drücken, um den Schalter zu arretieren.
Gerät ausschalten:
■ Schalter drücken und loslassen.
Arbeitshinweise
- Meißel einsetzen.
-
Meißel in die gewünschte Position drehen.
-
Zusatzhandgriff auf die gewünschte Position einstellen.
-
Netzstecker einstecken.
-
Elektrowerkzeug mit beiden Händen ergreifen und Arbeitsposition einnehmen.
-
Elektrowerkzeug einschalten.
-
Elektrowerkzeug beim Meißeln gefühlvoll nach vorn drücken, so dass es nicht springt.
-
Nach Beenden der Arbeit Gerät ausschalten.
-
Netzstecker ziehen.
Sonstige Hinweise
—Die Verwendung von „scharfen“ Einsatzwerkzeugen steigert die Arbeitsleistung und die Lebensdauer des Elektrowerkzeugs.
—Möglichst in Intervallen arbeiten: 30 Sek. arbeiten, 90 Sek. abkühlen lassen.
–Elektrowerkzeug nach der Arbeit reinigen und im Transportkoffer an einem trockenen Ort aufbewahren.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.
Reinigung
Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig.
Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.
Kohlenbürsten
Das Elektrowerkzeug ist mit Abschaltkohlen ausgestattet.
Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet.
HINWEIS!
Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.
Durch die hinteren Luftteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden. Bei starkem Kohlenfeuer das Elektrowerkzeug sofort ausschalten. Elektrowerkzeug an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.
Getriebe
HINWEIS!
Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen. Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.
Das Elektrowerkzeug verfügt über eine Fett-Schmierung. Wechseln/Auffüllen von Fett durch eine vom Hersteller autorisierte Kunden-dienstwerkstatt ausführen lassen.
Reparaturen
Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.
Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung (Anbringungsart X) ersetzt werden. Diese ist über den FLEX-Kundendienst erhältlich.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen.
Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
HINWEIS!
Über Entsorgungsmöglichkeiten beim Fachhändler informieren!
CE-Konformität
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EU.
Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle Manager Research & Development (R & D)
22.07.2015 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
Contents
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
22.07.2015 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Manager Research &
Development (R & D)
Klaus Peter Weinper
Head of Quality
Department (QD)
22.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Technische gegevens 50
22.07.2015 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Ansvarsudelukkelse
Meiselhammeren DH 5 SDS-max er beregnet
FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
2014/30/EU (fr.o.m. 20.04.2016),
2006/42/EG, 2011/65/EG.
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Ansvar
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
Αποκλεισμός ευθύνης
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Felelősség kizárása
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle
Manager Research &
Development (R & D)
22.07.2015
Klaus Peter Weinper
Head of Quality
Department (QD)
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH, R & D ahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr
Исключение
ответственности
FLEX-Elektrowerkzeuge GmbH
Bahnhofstr. 15
71711 Steinheim/Murr
Tel. +49 (0) 7144 828-0
Fax +49 (0) 7144 25899
info@flex-tools.com
www.flex-tools.com
- Verwendete Symbole
- WARNUNG!
- VORSICHT!
- HINWEIS!
- Symbole am Gerät
- Technische Daten
- Auf einen Blick
- Zu Ihrer Sicherheit
- Bestimmungsgemäße Verwendung
- Sicherheitshinweise für Hämmer
- Spezielle Sicherheitshinweise
- Geräusch und Vibration
- ACHTUNG!
- HINWEISE!
- Gebrauchsanweisung
- Vor der Inbetriebnahme
- Zusatzhandgriff verstellen
- Einsetzen der Werkzeuge
- Entnehmen der Werkzeuge
- Einstellen der Meißelposition
- Elektrowerkzeug einschalten Ohne Einrasten:
- Mit Einrasten:
- Arbeitshinweise
- Sonstige Hinweise
- Wartung und Pflege
- Reinigung
- Kohlenbürsten
- Getriebe
- Reparaturen
- Ersatzteile und Zubehör
- Entsorgungshinweise
- CE-Konformität
- Haftungsausschluss
- Contents
- Ansvarsudelukkelse
- Ansvar
- Αποκλεισμός ευθύνης
- Felelősség kizárása
- Исключение
- ответственности
Marke : Flex
Modell : DH 5 SDS-max
Kategorie : Bohrmaschine
