Marke Flex
Modell FHE 2-22 SDS-plus
Produkttyp Schlagbohrmaschine
Nennaufnahmeleistung 710 W
Leerlaufdrehzahl 0 - 1400 min⁻¹
Leerlaufschlagzahl 0 - 4300 min⁻¹
Maximale Schlagenergie (EPTA 05/2009) 2,1 J
Werkzeugaufnahme SDS-plus
Max. Bohrdurchmesser (Beton) 22 mm
Max. Bohrdurchmesser (Holz) 30 mm
Max. Bohrdurchmesser (Metall) 13 mm
Gewicht (EPTA 01/2003) 2,3 kg
Arbeitsmodi Bohren, Schlagbohren
Drehzahlregulierung Variabel durch Schalter
Rotationsrichtung Rechts/Links (Schalter)
Zusatzhandgriff Ja, verstellbar
Tiefenanschlag Ja, einstellbar
Feststellschalter Ja, für Dauerbetrieb
Schalldruckpegel 91 dB(A)
Schallleistungspegel 102 dB(A)
Vibration (Bohren mit Schlag) a_h = 17,95 m/s², K = 1,5 m/s²
Netzspannung 230 V ~ (typisch)
Kohlebürstenwartung Automatische Abschaltung bei Ende der Lebensdauer, Austausch durch Originalteile
Reinigung Lüftungsschlitze regelmäßig reinigen
Garantie Anweisungen beachten, um Garantie nicht zu verlieren

Häufig gestellte Fragen - FHE 2-22 SDS-plus Flex

Wie wechsle ich einen SDS-plus Bohrer?
Ziehen Sie die Verriegelungshülse (2) nach hinten, entfernen Sie das alte Werkzeug, setzen Sie den neuen Bohrer ein und drehen Sie ihn bis zur Verriegelung, dann ziehen Sie daran, um den Halt zu prüfen.
Wie stelle ich den Tiefenanschlag ein?
Lösen Sie die Klemmschraube (5) durch Drehen gegen den Uhrzeigersinn, setzen Sie den Tiefenanschlag (4) ein, stellen Sie die gewünschte Tiefe ein und ziehen Sie die Schraube im Uhrzeigersinn fest.
Wie wähle ich den Bohr- oder Schlagbohrmodus?
Drücken Sie die Entriegelungstaste (7) und drehen Sie den Moduswahlschalter (6) auf das Symbol Bohren oder Schlagbohren. Lassen Sie die Taste los; sie muss herausspringen, um die Verriegelung zu bestätigen.
Was tun, wenn das Elektrowerkzeug an den Kohlebürsten stark funkt?
Schalten Sie das Gerät sofort aus und übergeben Sie es einer autorisierten Kundendienstwerkstatt. Die Kohlebürsten sind mit einem automatischen Abschalter am Ende ihrer Lebensdauer ausgestattet. Ersetzen Sie sie nur durch Originalteile von FLEX.
Kann ich mit dieser Bohrmaschine Holz oder Metall bohren?
Ja, sie kann Holz bis 30 mm und Metall bis 13 mm bohren. Verwenden Sie Bohrer mit SDS-plus-Schaft oder ein Dreibackenbohrfutter für Bohrer ohne SDS-Schaft.
Wie reinige und warte ich die Bohrmaschine?
Trennen Sie das Gerät vor jeder Wartung vom Netz. Reinigen Sie regelmäßig die Lüftungsschlitze mit trockener Druckluft. Reinigen Sie das Gehäuseinnere und den Motor. Überprüfen Sie die Staubkappe und ersetzen Sie sie, wenn sie beschädigt ist.
Welche Sicherheitshinweise sind wesentlich?
Tragen Sie Schutzbrille und Gehörschutz. Verwenden Sie immer den Zusatzhandgriff. Halten Sie das Gerät an den isolierten Griffen. Überprüfen Sie vor dem Bohren auf verdeckte Kabel oder Leitungen.
Wie verwende ich den Feststellschalter für Dauerbetrieb?
Drücken Sie den Schalter (9) und halten Sie ihn gedrückt, drücken Sie den Feststellschalter (10), um den Schalter in der eingeschalteten Position zu arretieren. Zum Ausschalten drücken Sie den Schalter erneut und lassen ihn los.
Wo finde ich Ersatzteile und Zubehör?
Sehen Sie in den Katalogen des Herstellers auf www.flex-tools.com nach oder kontaktieren Sie den FLEX-Kundendienst. Verwenden Sie ausschließlich Originalteile, da sonst die Garantie erlischt.
Wie entsorge ich das Gerät am Ende seiner Lebensdauer?
Durchtrennen Sie das Netzkabel, um es unbrauchbar zu machen. Entsorgen Sie es nicht im Hausmüll. Gemäß der WEEE-Richtlinie (2012/19/EU) geben Sie es an einer Sammelstelle zum Recycling ab.

Benutzerfragen zu FHE 2-22 SDS-plus Flex

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Bohrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch FHE 2-22 SDS-plus - Flex und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FHE 2-22 SDS-plus von der Marke Flex.

BEDIENUNGSANLEITUNG FHE 2-22 SDS-plus Flex

Verwendete Symbole 3
Technische Daten 3
Auf einen Blick 4
Zu Ihrer Sicherheit .... 5
Geräusch und Vibration 6
Gebrauchsanweisung 7
Wartung und Pflege 7
Entsorgungshinweise 9
(€-Konformität 10
Haftungsausschluss 10

Verwendete Symbole

Flex FHE 2-22 SDS-plus - Verwendete Symbole - 1

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

Flex FHE 2-22 SDS-plus - WARNUNG! - 1

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

Flex FHE 2-22 SDS-plus - VORSICHT! - 1

HINWEIS!

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Flex FHE 2-22 SDS-plus - Symbole am Gerät - 1

Vor Inbetriebnahme Bedienungsanleitung lesen!

Augenschutz tragen!

Gehörschutz tragen!

Entsorgungshinweis für das Altgerät (siehe Seite 10)!

Technische Daten

Bohrhammer FHE 2-22SDS-plus
Nennaufnahmeleistung W710
Leerlauf-Drehzahlmin ^-1 0–1400
Leerlauf-Schlagzahlmin ^-1 0–4300
Max. Einzelschlagenergie (nach „EPTA-procedure 05/2009“)J2,1
Werkzeugaufnahme SDS- plus
max. Bohrdurchmesser– Beton– H o l z– Metallmm mm mm22 30 13
Gewicht entsprechend „EPTA-procedure 01/2003“kg 2,3

Auf einen Blick

Flex FHE 2-22 SDS-plus - Auf einen Blick - 1

1 Staubschutzkappe
2 Verriegelungshülse
3 Zusatzhandgriff
4 Tiefenanschlag
5 Spannschraube
6 Drehknopf für Arbeitsmodus
7 Entriegelungstaste
8 Hebel für Drehrichtungswahl (Rechts-/Linkslauf)
9 Schalter

Zum Ein- und Ausschalten sowie zum Hochfahren bis zur maximalen Dreh-/Schlagzahl.

10 Feststellknopf

11 Handgriff
12 Netzkabel
13 Typschild *

Zu Ihrer Sicherheit

Flex FHE 2-22 SDS-plus - Zu Ihrer Sicherheit - 1

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

  • für die bestimmungsgemäße Verwendung,
    – in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Der Bohrhammer FHE 2-22 SDS-plus ist bestimmt

– für den gewerblichen Einsatz in Industrie und Handwerk,
– zum Hammerbohren in Mauerwerk und Beton für Dübel- und Ankerbefestigungen und Durchgangsbohrungen,
– zum Bohren in Holz und Metall,
– zur Verwendung mit dafür geeignetem und vom Hersteller für dieses Gerät empfohlenem Werkzeug.

Sicherheitshinweise für Hämmer

■ Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
■ Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungs- führenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

■ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

Sichern Sie das Werkstück. Ein mit Spannvorrichtung festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

■ Nur Werkzeuge mit SDS-plus Werkzeug-aufnahme einsetzen. Die korrekte Verriegelung durch Ziehen am Werkzeug überprüfen.

■ Eine beschädigte Staubschutzkappe sofort ersetzen lassen. Die Staubschutzkappe verhindert den Eintriitt von Staub in die Werkzeugaufnahme.

■ Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen.

Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/oder allergischen Reaktionen führen.

– Für gute Belüftung des Arbeitsplatzes sorgen!
- Wenn möglich, externe Staubabsaugung verwenden.
- Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen.

■ Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest).
■ Zur Kennzeichnung des Elektrowerkzeugs nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren.
■ Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Geräusch und Vibration

Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

– Schall-Druckpegel: 91 dB(A);
– Schall-Leistungspegel: 102 dB(A);
- Unsicherheit: K = 3 dB.

Schwingungsgesamtwert:

– beim Hammerbohren:

– Emissionswert: a _h = 17,95 m/s^2
- Unsicherheit: K = 1,5 m/s ^2

ACHTUNG!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

i HINWEIS!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.

Gebrauchsanweisung

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

Zusatzhandgriff verstellen

Flex FHE 2-22 SDS-plus - Zusatzhandgriff verstellen - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex FHE 2-22 SDS-plus - WARNUNG! - 1

VORSICHT!

Elektrowerkzeug nur mit montiertem Zusatzhandgriff verwenden.

Der Zusatzhandgriff kann in jede beliebige Position geschwenkt werden, um sicheres und ermüdungsfreies Arbeiten zu gewährleisten.

■ Klemmung durch Drehen der Spannschraube gegen den Uhrzeigersinn lösen.

1. 2. 3.

■ Zusatzhandgriff auf die gewünschte Position schwenken.

■ Durch Drehen der Spannschraube im Uhrzeigersinn den Handgriff in der gewünschten Position fixieren.

Tiefenanschlag montieren

Flex FHE 2-22 SDS-plus - Tiefenanschlag montieren - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex FHE 2-22 SDS-plus - WARNUNG! - 1

■ Spannschraube durch Drehen gegen den Uhrzeigersinn lösen.
■ Tiefenanschlag einschieben.
■ Tiefenanschlag auf die benötigte Bohrtiefe einstellen.
■ Spannschraube im Uhrzeigersinn festdrehen.

Einsetzen von Werkzeuge mit SDS-Schaft

Flex FHE 2-22 SDS-plus - Einsetzen von Werkzeuge mit SDS-Schaft - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex FHE 2-22 SDS-plus - WARNUNG! - 1

VORSICHT!

Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen!

Flex FHE 2-22 SDS-plus - VORSICHT! - 1

HINWEIS!

Verwendete Werkzeuge müssen über einen SDS-Schaft verfügen. Für Werkzeuge ohne SDS-Schaft (z. B. Holzbohrer) ist ein Dreibacken-Bohrfutter zu verwenden.

■ Staubschutzkappe überprüfen.

– Verschmutzte Kappe reinigen.
– Defekte Staubschutzkappe austauschen lassen.

■ Einsatzwerkzeug einsetzen (1.) und drehen (2.), bis es verriegelt.

1. 2.

■ Verriegelung durch Ziehen am Einsatzwerkzeug überprüfen.

Entnehmen der Werkzeuge

Flex FHE 2-22 SDS-plus - Entnehmen der Werkzeuge - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex FHE 2-22 SDS-plus - WARNUNG! - 1

VORSICHT!

Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen!

1. 2.

■ Verriegelungshülse nach hinten ziehen (1.).
■ Einsatzwerkzeug entnehmen (2.).

Arbeitsmodus einstellen

Flex FHE 2-22 SDS-plus - Arbeitsmodus einstellen - 1

VORSICHT!

Arbeitsmodus nur bei Stillstand des Elektrowerkzeugs ändern.

Flex FHE 2-22 SDS-plus - VORSICHT! - 1

■ Entriegelungstaste drücken.

■ Drehknopf auf gewünschten Arbeitsmodus einstellen:

Flex FHE 2-22 SDS-plus - VORSICHT! - 2

Bohren

Flex FHE 2-22 SDS-plus - VORSICHT! - 3

Hammerbohren

Flex FHE 2-22 SDS-plus - VORSICHT! - 4

HINWEIS!

In den Positionen (Bohren) und T (Hammerbohren) muss die Entriegelungstaste sichtbar verriegeln (herausspringen).

Drehrichtung einstellen

Flex FHE 2-22 SDS-plus - Drehrichtung einstellen - 1

VORSICHT!

Arbeitsmodus nur bei Stillstand des Elektrowerkzeugs ändern.

R L

■ Schalter Drehrichtungsvorwahl auf die benötigte Position stellen:
- L gegen den Uhrzeigersinn
- R im Uhrzeigersinn

Elektrowerkzeug einschalten

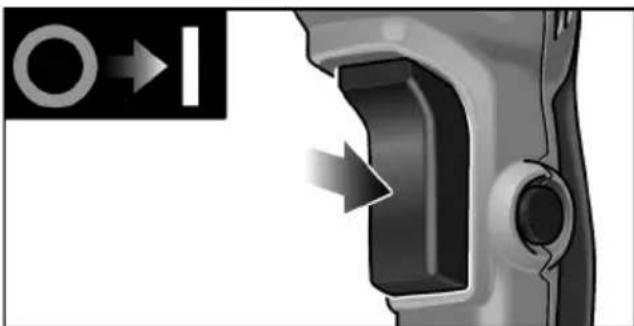

Ohne Einrasten:

Flex FHE 2-22 SDS-plus - Elektrowerkzeug einschalten - 1

■ Schalter drücken und festhalten. Der Schalter des Elektrowerkzeugs ermöglicht ein langsames Steigern der Dreh- bzw. Schlagzahl bis zum Maximalwert.

Gerät ausschalten:

■ Schalter loslassen.

Mit Einrasten:

Flex FHE 2-22 SDS-plus - Mit Einrasten: - 1

WARNUNG!

Nach einem Stromausfall läuft das eingeschaltete Elektrowerkzeug wieder an. Elektrowerkzeug sofort ausschalten!

1. 2.

■ Schalter drücken und festhalten (1.).
■ Feststellknopf drücken, um den Schalter zu arretieren (2.).

Gerät ausschalten:

I → O

■ Schalter drücken und loslassen.

Arbeitshinweise

Bohren/Hammerbohren

  1. Drehknopf für Arbeitsmodus auf das Symbol (Bohren) bzw. (Hammerbohren) stellen. Auf Verriegelung achten!
  2. Bohrer einsetzen.
  3. Zusatzhandgriff auf die gewünschte Position einstellen.
  4. Netzstecker einstecken.
  5. Elektrowerkzeug mit beiden Händen ergreifen und Arbeitsposition einnehmen.
  6. Bohrer ansetzen und Elektrowerkzeug einschalten.

  7. Elektrowerkzeug gefühlvoll nach vorn drücken.

  8. Nach Beenden der Bohrung Gerät ausschalten.

  9. Netzstecker ziehen.

Sonstige Hinweise

– Die Verwendung von „scharfen“ Einsatzwerkzeugen steigert die Arbeitsleistung und die Lebensdauer des Elektrowerkzeugs.
– Elektrowerkzeug nach der Arbeit reinigen und im Transportkoffer an einem trockenen Ort aufbewahren.

Wartung und Pflege

Flex FHE 2-22 SDS-plus - Wartung und Pflege - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.

Reinigung

Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig.

Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

Kohlenbürsten

Das Elektrowerkzeug ist mit Abschaltkohlen ausgestattet.

Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet.

Flex FHE 2-22 SDS-plus - Kohlenbürsten - 1

HINWEIS!

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden.

Bei starkem Kohlenfeuer das Elektrowerkzeug sofort ausschalten. Elektrowerkzeug an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.

Getriebe

Flex FHE 2-22 SDS-plus - Getriebe - 1

HINWEIS!

Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen.

Bei Nichtbeachtung erlöschen die

Garantieverpflichtungen des Herstellers.

Das Elektrowerkzeug verfügt über eine Fett-Schmierung. Wechseln/Auffüllen von Fett durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Wenn die Anschlussleitung des Elektro-werkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung (Anbringungsart X) ersetzt werden. Diese ist über den FLEX-Kundendienst erhältlich.

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen.

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage:

www.flex-tools.com

Entsorgungshinweise

Flex FHE 2-22 SDS-plus - Entsorgungshinweise - 1

WARNUNG!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Flex FHE 2-22 SDS-plus - WARNUNG! - 1

Nur für EU-Länder.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Flex FHE 2-22 SDS-plus - WARNUNG! - 2

HINWEIS!

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

CE-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder

normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EG.

Verantwortlich für technische Unterlagen:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - CE-Konformität - 1

Flex FHE 2-22 SDS-plus - CE-Konformität - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit

Produkten anderer Hersteller verursacht wurden.

Contents

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Contents - 1

Flex FHE 2-22 SDS-plus - Contents - 2

Eckhard Rühle

Manager Research &

Development (R & D)

Klaus Peter Weinper

Head of Quality

Department (QD)

23.07.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Contents - 3

B M Q -1

Eckhard Rühle Manager Research & Development (R & D)

23.07.2015; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Contents - 5

Flex FHE 2-22 SDS-plus - Contents - 6

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Contents - 7

B L Q -1

Eckhard Rühle

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Technische gegevens 51

In één oogopslag 52

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Contents - 9

Flex FHE 2-22 SDS-plus - Contents - 10

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Contents - 11

B O -1

Eckhard Rühle

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

2014/30/EU (fr.o.m. 20.04.2016),

2006/42/EG, 2011/65/EG.

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Ansvarsudelukkelse - 1

B Q -1

Eckhard Rühle

Manager Research &

Development (R & D)

Klaus Peter Weinper

Head of Quality

Department (QD)

23.07.2015

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Ansvarsudelukkelse - 3

B O -1

Eckhard Rühle Manager Research & Development (R & D)

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

23.07.2015 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Αποκλεισμός ευθύνης

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Αποκλεισμός ευθύνης - 1

Flex FHE 2-22 SDS-plus - Αποκλεισμός ευθύνης - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Klaus Peter Weinper

Head of Quality

Department (QD)

23.07.2015; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Felelősség kizárása

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Felelősség kizárása - 1

Flex FHE 2-22 SDS-plus - Felelősség kizárása - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Felelősség kizárása - 3

Flex FHE 2-22 SDS-plus - Felelősség kizárása - 4

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex FHE 2-22 SDS-plus - Felelősség kizárása - 5

B. Q.

Eckhard Rühle Manager Research & Development (R & D)

23.07.2015 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. +49 (0) 7144 828-0

Fax +49 (0) 7144 25899

info@flex-tools.com

www.flex-tools.com

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : Flex

Modell : FHE 2-22 SDS-plus

Kategorie : Bohrmaschine
