FHE 2-22 SDS-plus - τρυπάνι Flex - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Flex
Μοντέλο	FHE 2-22 SDS-plus
Τύπος προϊόντος	Κρουστικό δράπανο
Ονομαστική απορροφούμενη ισχύς	710 W
Ταχύτητα χωρίς φορτίο	0 - 1400 min⁻¹
Αριθμός κρούσεων χωρίς φορτίο	0 - 4300 min⁻¹
Μέγιστη ενέργεια κρούσης (EPTA 05/2009)	2,1 J
Υποδοχή εργαλείου	SDS-plus
Μέγιστη διάμετρος διάτρησης (σκυρόδεμα)	22 mm
Μέγιστη διάμετρος διάτρησης (ξύλο)	30 mm
Μέγιστη διάμετρος διάτρησης (μέταλλο)	13 mm
Βάρος (EPTA 01/2003)	2,3 kg
Τρόποι λειτουργίας	Διάτρηση, Κρουστική διάτρηση
Ρύθμιση ταχύτητας	Μεταβλητή μέσω διακόπτη
Φορά περιστροφής	Δεξιά/Αριστερά (αναστροφέας)
Πρόσθετη λαβή	Ναι, περιστρεφόμενη
Στοπ βάθους	Ναι, ρυθμιζόμενο
Κλείδωμα συνεχούς λειτουργίας	Ναι, για συνεχή λειτουργία
Στάθμη ηχητικής πίεσης	91 dB(A)
Στάθμη ηχητικής ισχύος	102 dB(A)
Δονήσεις (διάτρηση με κρούση)	a_h = 17,95 m/s², K = 1,5 m/s²
Τροφοδοσία δικτύου	230 V ~ (τυπική)
Συντήρηση ψηκτρών	Αυτόματη διακοπή στο τέλος ζωής, αντικατάσταση με γνήσια ανταλλακτικά
Καθαρισμός	Καθαρίζετε τα ανοίγματα εξαερισμού τακτικά
Εγγύηση	Ακολουθήστε τις οδηγίες για να μην χάσετε την εγγύηση

Συχνές ερωτήσεις - FHE 2-22 SDS-plus Flex

Πώς να αλλάξω ένα τρυπάνι SDS-plus;

Τραβήξτε τον σύνδεσμο ασφάλισης (2) προς τα πίσω, αφαιρέστε το παλιό εργαλείο, εισαγάγετε το νέο τρυπάνι περιστρέφοντάς το μέχρι να ασφαλίσει, στη συνέχεια τραβήξτε το για να ελέγξετε τη στερέωση.

Πώς να ρυθμίσω το στοπ βάθους;

Χαλαρώστε τη βίδα σύσφιξης (5) περιστρέφοντάς την αριστερόστροφα, εισαγάγετε το στοπ βάθους (4), ρυθμίστε το επιθυμητό βάθος και στη συνέχεια σφίξτε τη βίδα περιστρέφοντάς την δεξιόστροφα.

Πώς να επιλέξω τη λειτουργία διάτρησης ή κρουστικής διάτρησης;

Πατήστε το κουμπί ξεκλειδώματος (7) και γυρίστε τον επιλογέα λειτουργίας (6) στο σύμβολο Διάτρηση ή Κρουστική διάτρηση. Αφήστε το κουμπί· πρέπει να επανέλθει για να επιβεβαιωθεί το κλείδωμα.

Τι να κάνω αν το ηλεκτρικό εργαλείο παράγει πολλούς σπινθήρες στις ψήκτρες;

Σβήστε αμέσως το εργαλείο και παραδώστε το σε ένα εξουσιοδοτημένο κέντρο σέρβις. Οι ψήκτρες άνθρακα διαθέτουν αυτόματο διακόπτη προστασίας στο τέλος της ζωής τους. Αντικαταστήστε τις μόνο με γνήσια ανταλλακτικά FLEX.

Μπορώ να τρυπήσω ξύλο ή μέταλλο με αυτό το δράπανο;

Ναι, μπορεί να τρυπήσει ξύλο έως 30 mm και μέταλλο έως 13 mm. Χρησιμοποιήστε τρυπάνια με στέλεχος SDS-plus ή ένα τσοκ τριών σιαγόνων για τρυπάνια χωρίς στέλεχος SDS.

Πώς να καθαρίσω και να συντηρήσω το δράπανο;

Αποσυνδέστε τη συσκευή πριν από κάθε συντήρηση. Καθαρίζετε τακτικά τα ανοίγματα εξαερισμού με ξηρό πεπιεσμένο αέρα. Καθαρίστε το εσωτερικό του περιβλήματος και τον κινητήρα. Ελέγξτε το αντισκονικό κάλυμμα και αντικαταστήστε το αν είναι κατεστραμμένο.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φοράτε προστατευτικά γυαλιά και ωτοασπίδες. Χρησιμοποιείτε πάντα την πρόσθετη λαβή. Κρατάτε τη συσκευή από τις μονωμένες λαβές. Ελέγξτε ότι δεν υπάρχουν καλώδια ή σωλήνες πριν τρυπήσετε.

Πώς να χρησιμοποιήσω το κλείδωμα συνεχούς λειτουργίας;

Πατήστε τον διακόπτη (9) και κρατήστε τον πατημένο, πατήστε το κλείδωμα συνεχούς λειτουργίας (10) για να κλειδώσετε τον διακόπτη στη θέση λειτουργίας. Για διακοπή, πατήστε ξανά τον διακόπτη και αφήστε τον.

Πού μπορώ να βρω ανταλλακτικά και αξεσουάρ;

Συμβουλευτείτε τους καταλόγους του κατασκευαστή στη διεύθυνση www.flex-tools.com ή επικοινωνήστε με την υπηρεσία εξυπηρέτησης πελατών FLEX. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά, διαφορετικά χάνετε την εγγύηση.

Πώς να απορρίψω τη συσκευή στο τέλος της ζωής της;

Κόψτε το καλώδιο τροφοδοσίας για να καταστεί άχρηστο. Μην το πετάξετε στα οικιακά απορρίμματα. Σύμφωνα με την οδηγία ΑΗΗΕ (2012/19/ΕΚ), παραδώστε το σε ένα σημείο συλλογής για ανακύκλωση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FHE 2-22 SDS-plus Flex

Χρησιμοποιούμενα σύμβολα ..... 91

Τεχνικά χαρακτηριστικά ..... 91

Με μια ματιά 92

Για την ασφάλειά σας 93

Θόρυβος και κραδασμός . . . . . . . . . . 94

Οδηγίες χρήσης 95

Συντήρηση και φροντίδα 95

Υποδείξεις απόσυρσης ..... 98

Δήλωση πιστότητας C.Ε. 99

Αποκλεισμός ευθύνης 99

Χρησιμοποιούμενα σύμβολα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

i YΠΟΔΕΙΞΗ!

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!

Φοράτε προστατευτικά ματογυάλια!

Φοράτε ωτοασπίδες!

Υπόδειξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα 98)!

Τεχνικά χαρακτηριστικά

Σφυροδράπανο FHE 2-22		SDS-plus
Ονομαστική απορρο-φούμενη ισχύς	W 710
Αριθμός στροφών στο ρελαντί	min ^-1	0–1400
Αριθμός κρούσεων στο ρελαντί	min ^-1	0–4300
Μέγ. ενέργεια επιμέρους κρούσης (βάσει "EPTA-procedure 05/2009")	J	2,1
Υποδοχή εργαλείου SDS-plus
Μέγ. διάμετρος διάτρησης– Μ π ε τ ό ν– Ξ ύ λ ο– Μ έ τ α λ λ ο	mmmmmm	223013
Βάρος βάσει "EPTA-procedure 01/2003"	kg 2,3

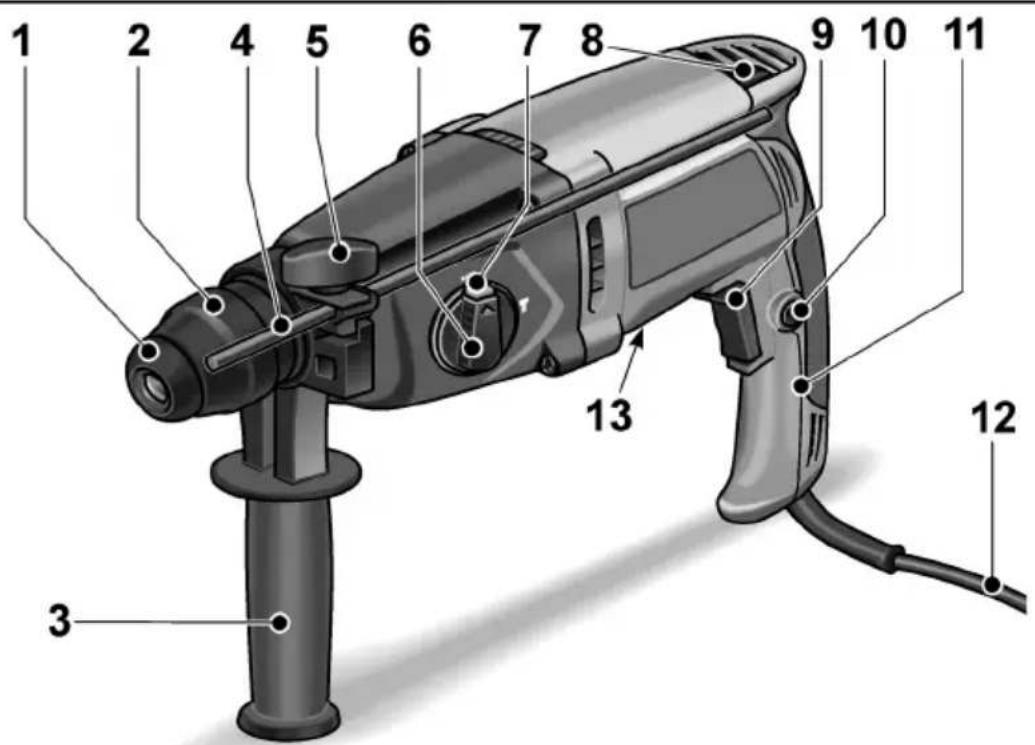

Με μια ματιά

1 Προφυλακτήρας σκόνης

2 Κάλυκας ασφάλισης

3 Πρόσθετη χειρολαβή

4 Οριοθέτης βάθους

5 Bíđa távuosης

6 Περιστροφικό κουμπί για τον τρόπο εργασίας

7 Πλήκτρο απασφάλισης

8 Μοχλός για την επιλογή της κατεύ- θυνσης λειτουργίας (περιστροφή προς τα δεξιά/ περιστροφή προς τα αριστερά)

9 Διακόπτης Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού στροφών/κρούσεων ως το μέγιστο.

10 Κουμπί ακινητοποίησης

11 Χειρολαβή

12 Τροφοδοτικό καλώδιο

13 Πινακίδα τύπου *

Για την ασφάλειά σας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

• τις παρούσες οδηγίες χειρισμού,
• τις "Γενικές υποδείξεις ασφαλείας" σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915
• τις για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.

Αυτό το ηλεκτρικό εργαλείο έχει κατασκευα- στεί σύμφωνα με τα τελευταία δεδομένα της τεχνικής και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας.

Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

• για την αρμόζουσα χρήση,
• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.

Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Αρμόζουσα χρήση

Το σφυροδράπανο FHE 2-22 SDS-plus προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για την κρουστική διάτρηση σε τοιχοποία και μπετόν για στερεώσεις ούπατ και αγκυρώσεων και διαμπερείς διατρήσεις,
– για το τρύπημα ξύλου και μετάλλου,
– για τη χρήση με γι' αυτό κατάλληλο και από τον κατασκευαστή για το παρόν μηχάνημα συνιστώμενο εργαλείο.

Υποδείξεις ασφαλείας για κρουστικά εργαλεία

■ Να φοράτε ωτοασπίδες. Η επίδραση θορύβου μπορεί να προξενήσει απώλεια της ακοής.
Χρησιμοποιείτε τις πρόσθετες χειρολαβές που παραδίδονται μαζί με το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
Κρατάτε το μηχάνημα μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.

Περαιτέρω υποδείξεις ασφαλείας

Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης καλυμμένων τροφοδοτικών αγωγών ή απευθυνθείτε στην τοπική υπηρεσία της ΔΕΗ. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία.
■ Κατά την εργασία κρατάτε το ηλεκτρικό εργαλείο γερά με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. Το ηλεκτρικό εργαλείο οδηγείται με ασφά- λεια με τα δύο χέρια.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διάταξη τάνυσης κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.
■ Μη χρησιμοποιείται το ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Τα κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
Χρησιμοποιείτε μόνον εργαλεία με υποδοχή εργαλείου SDS-plus. Ελέγξτε τη σωστή ασφάλιση με τράβηγμα του εργαλείου.

■ Αναθέτετε αμέσως την αντικατάσταση του τυχόν κατεστραμμένου προστατευτικού μικρού καπέλου.

Το προστατευτικό καπελάκι εμποδίζει την είσοδο σκόνης στην υποδοχή εργαλείου.

Οι εκλυόμενες σκόνες υλικών όπως μολυβδούχες βαφές, μερικά είδη ξύλου, ορυκτά και μέταλλα μπορούν να είναι επικίνδυνες για τον χειριστή ή για πρόσωπα που βρίσκονται κοντά στην περιοχή εργασίας. Η εισπνοή τους ή η επαφή με τις σκόνες αυτές μπορούν να οδηγήσουν σε ασθένειες της αναπνευστικής οδού και/ή σε αλλεργικές αντιδράσεις.

– Φροντίζετε για καλό αερισμό του χώρου εργασίας!
– Αν είναι δυνατόν, χρησιμοποιείτε εξωτερικό απορροφητήρα σκόνης.
– Συνιστάται η χρήση μάσκας προστασίας της αναπνοής με φίλτρο κατηγορίας P2.

■ Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π. χ. αμίαντος).

Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.

Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 60745.

Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:

– Στάθμη ακουστικής πίεσης: 91 dB(A),

– Στάθμη ακουστικής ισχύος: 102 dB(A),

- Ανακρίβεια: K = 3 dB.

Συνολική τιμή κραδασμών:

– Στη διάτρηση με σφυροδράπανο:

- Τιμή εκπομπής: a _h = 17,95 m/s ^2

- Ανακρίβεια: K = 1,5 m/s ^2

ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i YΠΟΔΕΙΞΗ!

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου.

Σε περίπτωση όμως που το ηλεκτρικό εργα- λείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εξαρτήματα-εργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών.

Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων-εργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

⚠️ ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.

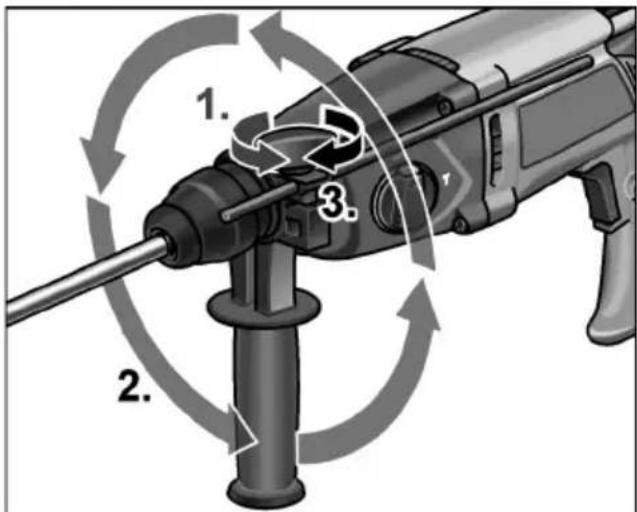

Ρύθμιση πρόσθετης χειρολαβής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο με συναρμολογημένη την πρόσθετη χειρο- λαβή.

Η πρόσθετη χειρολαβή μπορεί να στραφεί σε οποιαδήποτε θέση, ώστε να διασφαλιστεί η ασφαλής και χωρίς κόπο εργασία.

■ Λύστε τη σύσφιξη, στρέφοντας τη βίδα τάνυσης αντίθετα στη φορά των δεικτών του ρολογιού.

■ Στρέψτε την πρόσθετη χειρολαβή στην επιθυμητή θέση.

■ Στρέφοντας τη βίδα τάνυσης στη φορά των δεικτών του ρολογιού, στερεώνετε τη χειρολαβή στην επιθυμητή θέση.

Συναρμολόγηση του οριοθέτη βάθους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

■ Λύστε τη βίδα τάνυσης, στρέφοντάς την αντίθετα στη φορά των δεικτών του ρολογιού.
■ Ωθήστε τον οριοθέτη βάθους προς τα μέσα.
■ Ρυθμίστε τον οριοθέτη βάθους στο απαιτούμενο βάθος διάτρησης.
■ Σφίξτε τη βίδα τάνυσης, στρέφοντάς την στη φορά των δεικτών του ρολογιού.

Τοποθέτηση εργαλείων με στέλεχος SDS

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!

ΥΠΟΔΕΙΞΗ!

Τα χρησιμοποιούμενα εργαλεία πρέπει να διαθέτουν στέλεχος SDS.

Για εργαλεία χωρίς στέλεχος SDS (π. χ. ξυλοτρύπανο) πρέπει να χρησιμοποιείται τσοκ τριών σιαγόνων.

■ Ελέγξτε τον προφυλακτήρα σκόνης.

• Καθαρίστε τον λερωμένο προφυ- λακτήρα.
  – Αναθέτετε αμέσως την αντικατάσταση του τυχόν κατεστραμμένου προστατευτικού μικρού καπέλου.

■ Τοποθετήστε το εργαλείο εφαρμογής (1.) και στρέψτε το (2.), μέχρι να ασφαλίσει.

■ Ελέγξτε την ασφάλιση με τράβηγμα στο εργαλείο εφαρμογής.

Αφαίρεση των εργαλείων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!

■ Τραβήξτε τον κάλυκα ασφάλισης προς τα πίσω (1.).
■ Αφαιρέστε το εργαλείο εφαρμογής (2.).

Ρύθμιση τρόπου εργασίας

ΠΡΟΣΟΧΗ!

Αλλάζετε τον τρόπο εργασίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Πιέστε το πλήκτρο απασφάλισης.
■ Ρυθμίστε το περιστροφικό κουμπί στον επιθυμητό τρόπο εργασίας:
Διάτρηση
T Διάτρηση με σφυροδράπανο

ΥΠΟΔΕΙΞΗ!

Στις θέσεις (διάτρηση), και (κρουστική διάτρηση) πρέπει να ασφαλίσει αισθητά το πλήκτρο απασφάλισης (να πεταχτεί προς τα έξω).

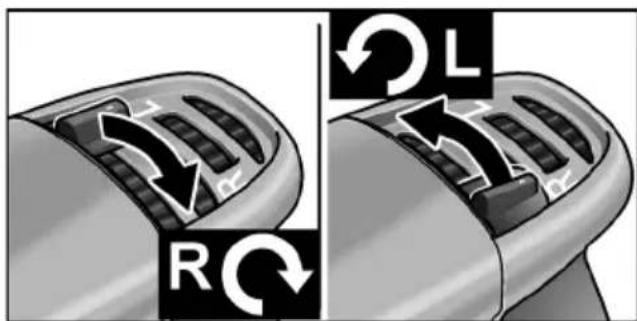

Ρύθμιση της κατεύθυνσης περιστροφής

ΠΡΟΣΟΧΗ!

Αλλάζετε τον τρόπο εργασίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Ρυθμίστε τον διακόπτη προεπιλογής κατεύ- θυνσης στρέψης στην απαιτούμενη θέση:

• L αντίθετα προς τη φορά των δεικτών του ρολογιού
• R στη φορά των δεικτών του ρολογιού

Θέση του ηλεκτρικού εργαλείου σε λειτουργία

Χωρίς κούμπωμα:

■ Πιέζετε τον διακόπτη και τον κρατάτε πατημένο. Ο διακόπτης του ηλεκτρικού εργαλείου καθιστά δυνατή την αργή αύξηση του αριθμού στροφών ή αντίστοιχα κρούσεων μέχρι τη μέγιστη τιμή.

Θέση του ηλεκτρικού εργαλείου εκτός λειτουργίας:

■ Αφήστε τον διακόπτη ελεύθερο.

Με κούμπωμα:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μετά από διακοπή ρεύματος το ενεργοποιη- μένο ηλεκτρικό εργαλείο ξαναξεκινά. Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο!

■ Πατήστε τον διακόπτη και κρατήστε τον (1.).

■ Πατήστε το κουμπί ακινητοποίησης, για να ασφαλίσετε τον διακόπτη (2.).

Θέση του ηλεκτρικού εργαλείου εκτός λειτουργίας:

■ Πατήστε τον διακόπτη και αφήστε τον ελεύθερο.

Υποδείξεις εργασίας

Διάτρηση/Κρουστική διάτρηση

1. Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο (διάτρηση) ή αντίστοιχα. ηκρουστική διάτρηση). Προσέξτε το κλείδωμα!

2. Τοποθετήστε το τρυπάνι.

3. Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.

4. Βάλτε το φις στην πρίζα.

5. Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.

6. Εφαρμόστε το τρυπάνι και ενεργοποιήστε το ηλεκτρικό εργαλείο.

7. Πιέστε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός.

8. Μετά το πέρας της διάτρησης θέτετε το μηχάνημα εκτός λειτουργίας.

9. Τραβήξτε το φις από την πρίζα.

Λοιπές υποδείξεις

– Η χρήση αιχμηρών εργαλείων εφαρμογής αυξάνει την απόδοση εργασίας και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.

– Μετά την εργασία καθαρίζετε το ηλεκτρικό εργαλείο και το φυλάτε στη βαλίτσα μεταφοράς σε στεγνό μέρος.

Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Καθαρισμός

Καθαρίζετε τακτικά το μηχάνημα και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης. Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.

Καρβουνάκια (ψήκτρες)

Το ηλεκτρικό εργαλείο είναι εφοδιασμένο με καρβουνάκια απόζευξης.

Όταν τα καρβουνάκια απόζευξης φθάσουν στο όριο φθοράς τότε το ηλεκτρικό εργαλείο τίθεται αυτόματα εκτός λειτουργίας.

ΥΠΟΔΕΙΞΗ!

Για την αλλαγή χρησιμοποιείτε μόνον γνήσια μέρη από τον κατασκευαστή.

Κατά τη χρήση άλλης μάρκας παύουν να ισχύουν πλέον οι υποχρεώσεις παροχής εγγύησης του κατασκευαστή.

Από τα οπίσθια ανοίγματα εισόδου αέρα μπορείτε να παρατηρείτε κατά τη χρήση τη φλόγα στα καρβουνάκια.

Σε περίπτωση ισχυρής φλόγας στα καρβουνάκια θέτετε το ηλεκτρικό εργαλείο αμέσως εκτός λειτουργίας. Παραδίδετε το ηλεκτρικό εργαλείο σε συνεργείο εξυπηρέτησης πελατών, εξουσιοδοτημένο από τον κατασκευαστή.

Μετάδοση κίνησης

ΥΠΟΔΕΙΞΗ!

Μη λύσετε τις βίδες στην κεφαλή μετάδοσης κίνησης κατά τη διάρκεια ισχύος της παροχής εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Το ηλεκτρικό εργαλείο διαθέτει αυτόματο γρασάρισμα. Για την αλλαγή/πλήρωση γράσου απευθυνθείτε σε ένα από τον κατασκευαστή εξουσιοδοτημένο συνεργείο.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας.

Σε περίπτωση που έχει υποστεί ζημιά το τροφοδοτικό καλώδιο του ηλεκτρικού εργαλείου, αυτό πρέπει να αντικατασταθεί από ειδικά προετοιμασμένο τροφοδοτικό καλώδιο (τρόπος τοποθέτησης Χ).

Το καλώδιο αυτό διατίθεται από την υπηρεσία τεχνικής εξυπηρέτησης πελατών της FLEX.

Ανταλλακτικά και εξαρτήματα

Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, μπορεί να ανατρέξετε στους καταλόγους του κατασκευαστή.

Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά μηχανήματα που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Όχι για χώρες της Ευρωπαϊκής Ένωσης.

Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

ΥΠΟΔΕΙΞΗ!

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Δήλωση πιστότητας ζε

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο Κεφάλαιο "Τεχνικά χαρακτηριστικά" βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά ντοκουμέντα:

EN 60745 βάσει των διατάξεων των οδηγιών 2004/108/EK (έως 19.04.2016), 2014/30/ΕΕ (από 20.04.2016), 2006/42/EK, 2011/65/EK.

Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλή-θηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων και σκευαστών.

Spis treści
