FHE 2-22 SDS-plus - Boremaskine Flex - Gratis brugsanvisning og manual
Find enhedens vejledning gratis FHE 2-22 SDS-plus Flex i PDF-format.
| Mærke | Flex |
| Model | FHE 2-22 SDS-plus |
| Produkttype | Slagboremaskine |
| Nominel optagen effekt | 710 W |
| Tomgangshastighed | 0 - 1400 min⁻¹ |
| Slagtal i tomgang | 0 - 4300 min⁻¹ |
| Maks. slagenergi (EPTA 05/2009) | 2,1 J |
| Værktøjsfatning | SDS-plus |
| Maks. borediameter (beton) | 22 mm |
| Maks. borediameter (træ) | 30 mm |
| Maks. borediameter (metal) | 13 mm |
| Vægt (EPTA 01/2003) | 2,3 kg |
| Arbejdstilstande | Bor, Slagbor |
| Hastighedsindstilling | Variabel med kontakt |
| Rotationsretning | Højre/Venstre (omkobler) |
| Ekstra håndtag | Ja, kan justeres |
| Dybdeanslag | Ja, justerbar |
| Stopknap | Ja, til kontinuerlig drift |
| Lydtryksniveau | 91 dB(A) |
| Lydeffektniveau | 102 dB(A) |
| Vibrationer (bor med slag) | a_h = 17,95 m/s², K = 1,5 m/s² |
| Strømforsyning | 230 V ~ (typisk) |
| Kulbørstevedligeholdelse | Automatisk stop ved slutningen af levetiden, udskiftning med originale dele |
| Rengøring | Rengør ventilationsåbninger regelmæssigt |
| Garanti | Overhold anvisningerne for at bevare garantien |
Ofte stillede spørgsmål - FHE 2-22 SDS-plus Flex
Brugerspørgsmål om FHE 2-22 SDS-plus Flex
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine i PDF-format gratis! Find din vejledning FHE 2-22 SDS-plus - Flex og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. FHE 2-22 SDS-plus af mærket Flex.
BRUGSANVISNING FHE 2-22 SDS-plus Flex
Anvendte symboler 59
Tekniske data 59
Oversigt 60
For din egen sikkerheds skyld ..... 61
Støj og vibration 62
Brugsanvisning 63
Vedligeholdelse og pleje 63
Bortskaffelseshenvisninger 65
(€-Overensstemmelse 66
Ansvarsudelukkelse 66
Anvendte symboler
ADVARSEL!
Betegner en umiddelbar truende fare.
Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.
BEMAERK!
Betegner anvendelsestips og vigtige informationer.
Symboler på apparatet
Læs betjeningsvejledningen inden ibrugtagning!
Benyt øjenværn!
Benyt høreværn!
Henvisning om bortskaffelse af det udtjente apparat (se side 66)!
Tekniske data
| Borehammer FHE 2-22 | SDS-plus | |
| Nominel optagelseseffekt W 710 | ||
| Omdrejningstal i tomgang | min ^-1 | 0–1400 |
| Tomgangs slagtal | min ^-1 | 0–4300 |
| Maks. enkeltslagenergi (iht. „EPTA-procedure 05/2009“) | J | 2,1 |
| Værktøjsoptagelse SDS-plus | ||
| Maks. borets diameter– Beton– Træ– Metal | mm mm mm | 22 30 13 |
| Vægt i henhold til „EPTA-procedure 01/2003“ | kg 2,3 | |
Oversigt
6 Drejeknap til indstilling af arbejdsfunktion
7 Oplukningsknap
8 Håndtag til valg af omdrejningsretning (højre-/venstreløb)
9 A f b r y d e r
Til tænd og sluk samt til opnåelse af maks. omdrejnings-/slagtal.
10 Låseknap
11 Håndgreb
12 Netledning
13 Typeskilt *
Læs venligst alle sikkerhedshenvisninger og anvisninger. Ved tilsidesættelse af sikkerhedshenvisningerne og anvisningerne kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisningerne af hensyn til senere brug.
Inden elværktøjet tages i brug læs og følg:
– denne betjeningsvejledning,
- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.
Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler.
Alligevel kan der ved dens brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader.
Elværktøjet må kun benyttes
- i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Borehammer FHE 2-22 SDS-plus er beregnet
– til erhvervsmæssig brug inden for industri og håndværk,
– hammerboring i murværk og beton til fastgøring af dyvler og ankre samt gennemgangsboringer,
- til boring i træ og metal,
– til brug med passende værktøj, som producenten har anbefalet til denne maskine.
Sikkerhedshenvisninger for hamre
■ Brug høreværn. Man kan miste hørelsen ved påvirkning af støj.
Benyt ekstrahåndtagene, der er inkluderet i leveringen. Der er fare for at blive kvæstet, hvis man mister kontrollen over maskinen.
Tag fat i det isolerede håndtag, när der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød.
Videre sikkerhedshenvisninger
■ Anvend egnede søgeapparater til søgning af skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektriske stød.
Beskadigelse af en gasledning kan medføre eksplosion. Hvis der trænger vand ind i vandledningen, opstår der materielle skader, eller det kan forårsage elektriske stød.
■ Hold elværktøjet fast med begge hænder, når der arbejdes, og sørg for at stå stabilt. Elværktøjet kan føres mere sikkert med begge hænder.
■ Sikr arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spændeanordning end med hånden.
Elværktøjet må ikke benyttes, hvis kablet er beskadiget. Berør ikke et beskadiget kabel og træk netstikket ud af stikkontakten, hvis kablet skulle blive beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektriske stød.
■ Anvend kun værktøj med SDS-plus værktøjsholder. Kontroller at aflåsningen er korrekt ved at trække i værktøjet.
En beskadiget støvbeskyttelseskappe skal udskiftes straks.
Støvbeskyttelseskappen forhindrer, at der kan trænge støv ind i værktøjsholderen.
■ Frisat støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte brugeren eller andre personer, der opholder sig i nærheden, for fare. Hvis dette støv indåndes eller berøres, kan det medføre åndedrætssygdomme og/eller allergiske reaktioner.
– Sørg for at arbejdspladsen udluftes godt!
- Brug om muligt ekstern støvudsugning.
- Det anbefales at anvende en støvmaske med filterklasse P2.
Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest).
Der må kun anvendes klæbeetiketter til mærkning af elværktøjet. Bor ikke huller i huset.
■ Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens.
Støj og vibration
Støj- og svingningsværdierne er beregnet ifølge EN 60745.
Det A-vurderede støjniveau for apparatet er typisk:
– Lydtryksniveau: 91 dB(A);
– Lydeffektniveau: 102 dB(A);
- Usikkerhed: K = 3 dB.
Samlet svingningsværdi:
- ved hammerboring:
- Emissionsværdi: a _h = 17,95 m/s ^2
- Usikkerhed: K = 1,5 m/s
OBS!
De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.
BEMAERK!
Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse.
Hvis elværktøjet dog benyttes til andre formål, med afvigende indsatsværktøjer eller det vedligeholdes utilstrækkeligt, kan svingningsniveauet ændre sig.
Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet.
For nøjagtigt at kunne vurdere svingningsbelastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet.
Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.
Brugsanvisning
Inden ibrugtagning
Pak elværktøjet og tilbehøret ud og kontrollér om det er komplet eller beskadiget under transporten.
Justering af ekstra håndtag
ADVARSEL!
Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
FORSIGTIG!
Elværktøjet må kun benyttes, när ekstrahändtaget er påmonteret.
Ekstrahåndtaget kan drejes til hvilken som helst ønsket position for at garantere, at der kan arbejdes så sikkert som muligt uden at blive træt.
■ Løsn klemningen ved at dreje spændeskruen mod urets retning.
■ Drej ekstrahåndtaget til ønsket position.
■ Spændeskruen fastlåses i den ønskede position ved at dreje det ekstra håndtag i urets retning.

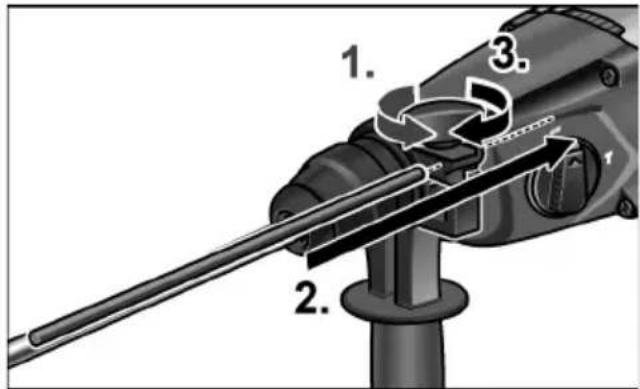

Montering af dybdestop
ADVARSEL!
Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
■ Løsn spændeskruen ved at dreje den mod urets retning.
■ Skub dybdestoppet ind.
- Indstil dybdestoppet i ønsket boredybde.
■ Drej spændeskruen fast i urets retning.
Opspænding af værktøj med SDS-skaft
ADVARSEL!
Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være meget varme. Benyt beskyttelseshandsker!
BEMAERK!
Værktøjet der anvendes skal have et SDS-skaft. Til værktøj uden SDS-skaft (f.eks. træbor) skal der anvendes en trebakket borepatron.
■ Kontrollér støvbeskyttelseskappen.
– Rengør kappen, hvis den er snavset.
– Kontrollér støvbeskyttelseskappen.
■ Sæt indsatsværktøjet (1.) i og drej det (2.), indtil det sidder fast.
■ Træk i indsatsværkøjet for at kontrollere, om det er låst.

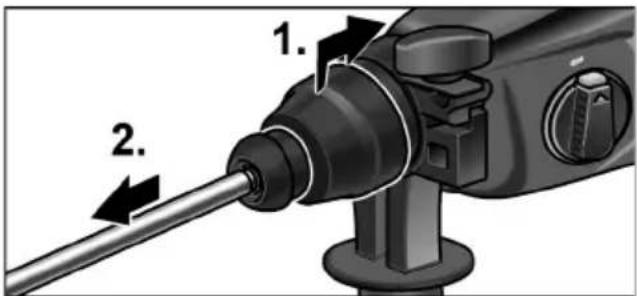

Udtagning af værktøjer
ADVARSEL!
Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være meget varme. Benyt beskyttelseshandsker!
■ Skub läsehylsen bagud (1.).
■ Tag indsatsværktøjet ud (2.).
Indstilling af arbejdsfunktion
FORSIGTIG!
Arbejdsfunktionen må kun ændres, när elværktøjet står helt stille.
- Indstille drejeknappen på ønsket arbejdsfunktion:
Boring
Hammerboring
BEMAERK!
I positionerne (Boring) og (Hammer-boring) skal det kunne ses, at opluknings-knappen er låst (den springer ud).
Indstilling af omdrejningsretning
FORSIGTIG!
Arbejdsfunktionen må kun ændres, när elværktøjet står helt stille.
■ Stil drejeretningsvælgeren i ønsket position:
-LImod uret
- R Med uret
Tænde elværktøjet
Uden indgreb:
■ Tryk på afbryderen og hold den fast. Omdrejnings- eller slagtallet kan øges langsomt med kontakten på elværktøjet, indtil den maksimale værdi er nået.
Sluk af apparatet:
■ Slip afbryderen.
Med indgreb:
ADVARSEL!
Efter strømsvigt starter det tændte elværktøj igen. Sluk elværktøjet omgående!
■ Tryk på afbryderen og hold den inde (1.).
■ Tryk på läseknappen for at läse afbryderen (2.).

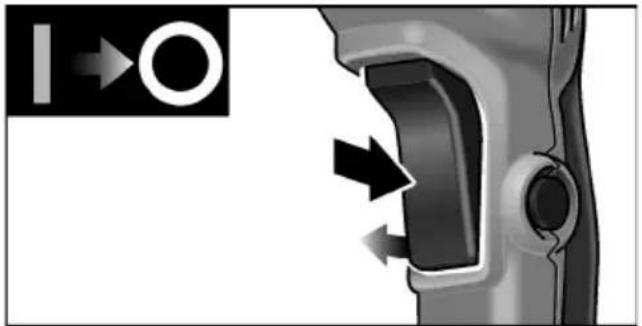

Sluk af apparatet:
- Indstil drejeknappen for arbejdsfunktion på symbolet (Boring) eller (Hammerboring). Sørg for at den er låst!
- Sæt boret i.
- Indstil ekstrahåndtaget i ønsket position.
- Stik netstikket i stikkontakten.
- Tag fat i elværktøjet med begge hænder og indtag arbejdspositionen.
- Placer boret på emnet og tænd elværktøjet.
- Pres elværktøjet forsigtigt fremad.
- Sluk maskinen, när borearbejdet er afsluttet.
- Træk netstikket ud.
Yderligere henvisninger
- Brugen af „skarpe“ indsatsværktøjer øger arbejdsydelsen og elværktøjets levetid.
– Rengør elværktøjet efter arbejdets afslutning, læg det i transportkufferten og opbevar det på et tørt sted.
Vedligeholdelse og pleje
ADVARSEL!
Før alle arbejder på elværktøjet træk netstikket ud af stikkontakten.
Rengøring
Rengør apparatet og ventilationsslidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden.
Blæs husets indre med motor ud regelmæssigt med tør trykluft.
Kulbørster
Elværktøjet er udstyret med udkoblingskul. Når slidgrænsen er nået, slukkes elværktøjet automatisk.
BEMAERK!
Der må kun anvendes originale dele fra producenten ved udskiftning. Ved anvendning af fremmede fabrikater bortfalder producentens garantiforpligtelser. Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen.
Sluk elværktøjet omgående ved stærk kulbrand. Aflever elværktøjet til et af producenten autoriseret kundeservice-værksted.
Gearkasse
BEMAERK!
Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder fabrikantens garantiforpligtelser. Elværktøjet er udstyret med en fedtsmøringsanordning. Udskiftning/påfyldning af fedt må kun udføres af et af producenten autoriseret kundeserviceværksted.
Reparationer
Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.
Hvis tilslutningsledningen til elværktøjet er beskadiget, skal det udskiftes af en tilslutningsledning i speciel udførelse (anbringelsesart X). Denne tilslutningsledning fås hos FLEX-kundeservice.
Yderligere tilbehør, især indsatsværktøjer, findes i fabrikantens kataloger.
Eksplosionstegninger og reservedelslister finder du på vores hjemmeside: www.flex-tools.com
Bortskaffelseshenvisninger
ADVARSEL!
Elværktøjer er ikke normalt husholdningsaffald!
I henhold til europæisk direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og omsætning til national ret skal udtjente elektroværktøjer samles separat og afleveres på et opsamlingssted for materialegenvinding.
BEMAERK!
Faghandlen giver oplysninger om bortskaffelsesmuligheder!
CE-Overensstemmelse
Vi erklærer under almindeligt ansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende
standarder eller normative dokumenter:
EN 60745 ifølge bestemmelserne i direktiv 2004/108/EF (indtil 19.04.2016), 2014/30/EU (fra 20.04.2016), 2006/42/EF, 2011/65/EF.
Producenten og dennes repræsentant hæfter ikke for skader og mistet fortjeneste som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.
Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.
Innhold
Ytterligere sikkerhetshenvisninger
Henvisninger om skroting
ADVARSEL!
■ Tryck på spärrknappen.
- Anvendte symboler
- ADVARSEL!
- FORSIGTIG!
- BEMAERK!
- Symboler på apparatet
- Tekniske data
- Oversigt
- Bestemmelsesmæssig brug
- Sikkerhedshenvisninger for hamre
- Videre sikkerhedshenvisninger
- Støj og vibration
- OBS!
- Brugsanvisning
- Inden ibrugtagning
- Justering af ekstra håndtag
- Montering af dybdestop
- Opspænding af værktøj med SDS-skaft
- Udtagning af værktøjer
- Indstilling af arbejdsfunktion
- Boring
- Hammerboring
- Indstilling af omdrejningsretning
- Tænde elværktøjet
- Med indgreb:
- Yderligere henvisninger
- Vedligeholdelse og pleje
- Rengøring
- Kulbørster
- Gearkasse
- Reparationer
- Bortskaffelseshenvisninger
- CE-Overensstemmelse
- Innhold
- Ytterligere sikkerhetshenvisninger
- Henvisninger om skroting
Mærke : Flex
Model : FHE 2-22 SDS-plus
Kategori : Boremaskine
