FHE 2-22 SDS-plus - Vŕtačka Flex - Bezplatný návod na obsluhu

Značka	Flex
Model	FHE 2-22 SDS-plus
Typ produktu	Príklepová vŕtačka
Menovitý príkon	710 W
Voľnobežné otáčky	0 - 1400 min⁻¹
Počet úderov naprázdno	0 - 4300 min⁻¹
Max. energia úderu (EPTA 05/2009)	2,1 J
Upínanie nástroja	SDS-plus
Max. priemer vŕtania (betón)	22 mm
Max. priemer vŕtania (drevo)	30 mm
Max. priemer vŕtania (kov)	13 mm
Hmotnosť (EPTA 01/2003)	2,3 kg
Pracovné režimy	Vŕtanie, Príklepové vŕtanie
Regulácia otáčok	Premenlivá spínačom
Smer otáčania	Pravý/Ľavý (prepínač)
Prídavná rukoväť	Áno, nastaviteľná
Doraz hĺbky	Áno, nastaviteľný
Aretačné tlačidlo	Áno, pre nepretržitú prevádzku
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrácie (vŕtanie s príklepom)	a_h = 17,95 m/s², K = 1,5 m/s²
Sieťové napájanie	230 V ~ (typické)
Údržba uhlíkov	Automatické vypnutie na konci životnosti, výmena za originálne diely
Čistenie	Pravidelne čistite vetracie otvory
Záruka	Dodržiavajte pokyny, aby ste nestratili záruku

Často kladené otázky - FHE 2-22 SDS-plus Flex

Ako vymeniť vrták SDS-plus?

Potiahnite poistnú objímku (2) dozadu, vyberte použitý nástroj, vložte nový vrták otáčaním až do zaistenia, potom potiahnutím skontrolujte upevnenie.

Ako nastaviť doraz hĺbky?

Povoľte upínaciu skrutku (5) otáčaním proti smeru hodinových ručičiek, vložte doraz hĺbky (4), nastavte požadovanú hĺbku, potom skrutku dotiahnite otáčaním v smere hodinových ručičiek.

Ako zvoliť režim vŕtanie alebo príklepové vŕtanie?

Stlačte odblokovacie tlačidlo (7) a otočte volič režimu (6) na symbol Vŕtanie alebo Príklepové vŕtanie. Uvoľnite tlačidlo; musí vyskočiť, aby potvrdilo zaistenie.

Čo robiť, ak elektrické náradie produkuje veľa iskier v oblasti uhlíkov?

Okamžite vypnite náradie a zverte ho do autorizovaného servisného strediska. Uhlíkové kefky sú vybavené automatickým vypínačom na konci životnosti. Vymieňajte ich len za originálne diely FLEX.

Môžem vŕtať do dreva alebo kovu touto vŕtačkou?

Áno, môže vŕtať drevo do 30 mm a kov do 13 mm. Používajte vrtáky so stopkou SDS-plus alebo trojčeľusťové skľučovadlo pre vrtáky bez stopky SDS.

Ako čistiť a udržiavať vŕtačku?

Pred akoukoľvek údržbou odpojte prístroj. Pravidelne čistite vetracie otvory suchým stlačeným vzduchom. Vyčistite vnútro krytu a motor. Skontrolujte protiprachovú krytku a v prípade poškodenia ju vymeňte.

Aké sú základné bezpečnostné opatrenia?

Noste ochranné okuliare a chrániče sluchu. Vždy používajte prídavnú rukoväť. Držte prístroj za izolované rukoväte. Pred vŕtaním skontrolujte, či sa v mieste vŕtania nenachádzajú káble alebo vedenia.

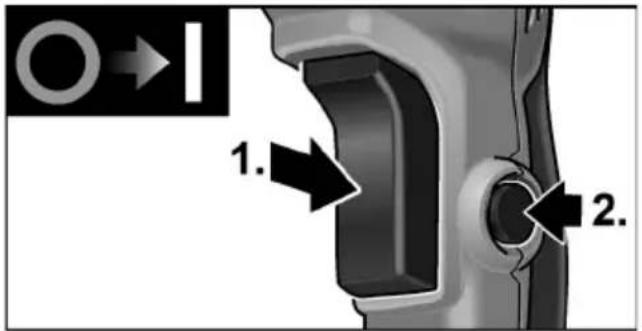

Ako použiť aretačné tlačidlo na nepretržitú prevádzku?

Stlačte spínač (9) a podržte ho, stlačte aretačné tlačidlo (10) na zablokovanie spínača v zapnutej polohe. Na zastavenie znova stlačte spínač a uvoľnite ho.

Kde nájsť náhradné diely a príslušenstvo?

Pozrite si katalógy výrobcu na www.flex-tools.com alebo kontaktujte servis FLEX. Používajte výhradne originálne diely, inak stratíte záruku.

Ako zlikvidovať prístroj na konci životnosti?

Odrežte napájací kábel, aby ste ho znefunkčnili. Nevyhadzujte ho do domového odpadu. V súlade so smernicou OEEZ (2012/19/EÚ) ho odovzdajte do zberného miesta na recykláciu.

NÁVOD NA OBSLUHU FHE 2-22 SDS-plus Flex

– Hladina akustického tlaku: 91 dB(A);

■ Vyndejte vložný nástroj (2.).

Na prvý pohl'ad ..... 126

Vylúčenie zodpovednosti ..... 132

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 132)!

Technické údaje

Vrtacie kladivo FHE 2-22		SDS-plus
Menovitý príkon W 710
Otáčky naprázdno	min ^-1	0–1400
Počet úderov naprázdno	min ^-1	0–4300
Max. energia jednotlivého úderu (podl’a „EPTA-Procedure 05/2009”)	J	2,1
Uchytenie nástroja SDS-plus
Max. priemer vrtania– Betón– D revo– Kov	mm mm mm	22 30 13
Hmotnost’ podl’a „EPTA procedúry 01/2003”	kg 2,3

Na prvý pohl'ad

6 Otočný gombík pre pracovný režim

7 Odblokovacie tlačidlo

8 Páčka pre vol'bu smeru otáčania (pravý/l'avý chod)

9 V y p í n a č

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky/počet úderov.

10 Aretačné tlačidlo

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst'k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len

– pre stanovené použitie,

– v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Vrtacie kladivo FHE 2-22 SDS-plus je určené

– na živnostenské nasadenie v priemysle a remeslníctve,
– na príklepové vítanie v murive a betóne na uchytenie hmoždiniek a zakotvenia a prerážanie otvorov,
– na vítanie do dreva a kovov,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie doporučený.

■ Noste protihlukovú ochranu. Pôsobenie hluku môže zapríčinit' stratu sluchu.
■ Používajte prídavné rukoväti dodávané s n á r a d í m. Strata kontroly môže viest' k poraneniam.
Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

Ďalšie bezpečnostné pokyny

■ Používajte vhodné prístroje na vyhl'adávanie skrytých elektrických vedení, alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mat' za následok výbuch.
Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit' úraz elektrickým prúdom.

■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.

■ Zabezpečte obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spol'ahlivejšie ako Vašou rukou.

■ Používajte iba nástroje s uchytením SDS plus. Zatiahnutím za nástroj skontrolujte jeho správne zaistenie.

■ Poškodený ochranný protiprachový kryt nechajte okamžite vymenit'. Ochranný protiprachový kryt zabraňuje vniknutiu prachu do uchytenia nástroja.

■ Prach uvol'nený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byž škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie dýchacích ciest a/alebo vyvolávat' alergické reakcie.

– Postarajte sa o dobré vetranie pracoviska!
– Ak je to možné, používajte externé odsávanie prachu.
– Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.

■ Neobrábajte žiadne materiály, z których sa uvolňujú látky škodlivé zdraviu (napr. azbest).

■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

– Hladina akustického tlaku: 91 dB(A);

Celková hodnota vibrácií:

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie použiva pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Návod na použitie

Pred uvedením do prevádzky

Prestavenie prídavnej rukoväti

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Používajte elektrické náradie len s namontovanou prídavnou rukovät'ou.

Aby sa zaručila bezpečná a neunavujúca práca, je možné prídavnú rukovát' natočit' do l'ubovol'nej polohy.

■ Natočte prídavnú rukovát' do požadovanej polohy.

■ Otáčaním upínacej skrutky v smere pohybu hodinových ručičiek upevnite rukovát' v požadovanej polohe.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Vloženie nástrojov so stopkou SDS

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!

UPOZORNENIE!

■ Zatiahnutím za pracovný nástroj skontrolujte zablokovanie.

Vybratie nástrojov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice!

■ Tiahnite blokovacie puzdro smerom dozadu (1.).

■ Vyberte pracovný nástroj (2.).

Nastavenie pracovného režimu

POZOR!

V polohách (vítanie) a (príklepové vítanie) musí byt' odblokovacie tlačidlo viditel'ne zablokované (vyskočené).

Nastavenie smeru otáčania

POZOR!

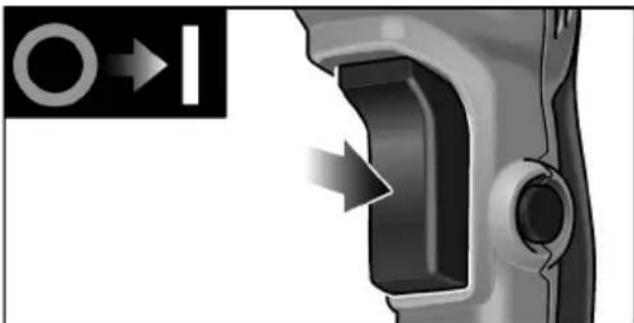

Zapnite elektrické náradie

Bez aretácie:

Po výpadku elektrického prídu sa zapnuté elektrické náradie opät' rozbehne.

Elektrické náradie okamžite vypnite!

Vítanie/príklepové vítanie:

1. Nastavte otočný gombík pre pracovný režim na symbol (vrtanie) resp. (príklepové vrtanie). Dbajte na blokovanie!
2. Nasad'te vrták.
3. Nastavte prídavnú rukovät' do požadovanej polohy.
4. Zastrčte siet'ovú zástrčku.
5. Uchopte elektrické náradie obidvomi rukami a zaujmite pracovnú polohu.
6. Nasad'te vrták a zapnite elektrické náradie.
7. Tlačte elektrické náradie s citom dopredu.
8. Po ukončení vrtania náradie vypnite.
9. Vytiahnite siet'ovú zástrčku.

Ostatné upozornenia

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracovávanom materiáli a dobe používania.

Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.

UPOZORNENIE!

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov.

Pri silnom opal'ovaní uhlíkov elektrické náradie okamžite vypnite. Odovzdajte elektrické náradie do niektorej servisnej dielne, autorizovanej výrobcom.

Prevodovka

UPOZORNENIE!

Výmenu/doplnenie mazacieho tuku nechajte vykonat' v niektorej servisnej dielni, ktorá je autorizovaná výrobcom.

Opravy

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Ak je prívodný kábel elektrického náradia poškodený, musí sa nahradiť špeciálne upraveným prívodným káblom (spôsob inštalácie X). Tento prívodný kábel možno obdržat' v zákazníckom servise FLEX.

Náhradné diely a príslušenstvo

Čalšie príslušenstvo, najmä pracovné nástroje, si preberte z katalógov výrobcu. Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ

Podl'a evropskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE!

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

CE-Prehlásenie o zhode

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi: EN 60745 podľa ustanovení smerníc 2004/108/ES (do 19.04.2016), 2014/30/EÚ (od 20.04.2016), 2006/42/ES, 2011/65/ES. Zodpovednosť za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia. Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
