NÁVOD K OBSLUZE FHE 2-22 SDS-plus Flex
Použité symboly ..... 117
Technické údaje 117
Na první pohled ..... 118
Pro Vaši bezpečnost ..... 119
Hlučnost a vibrace ..... 120
Návod k použití ..... 121
Údržba a ošetřování ..... 121
Pokyny pro likvidaci ..... 123
Prohlášení o shodě C ∈ . . . . . . . . . . 124
Vyloučení odpovědnosti 124
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ!
Označuje aplikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu očí!
Noste protihlukovou ochranu!
Pokyn pro likvidaci použitého spotřebiče (viz stránka 124)!
Technické údaje
| Vrtací kladivo FHE 2-22 | SDS-plus | |
| Jmenovitý příkon W 710 | ||
| Otáčky naprázdno | min^-1 | 0–1400 |
| Počet úderů naprázdno | min^-1 | 0–4300 |
| Max. energie jednotlivého úderu (podle “EPTA-Procedure 05/2009”) | J | 2,1 |
| Uchycení nástroje SDS-plus | ||
| Max. průměr vrtání– Beton– D ř e v o– Kov | mmmmmm | 223013 |
| Hmotnost podle “EPTA procedury 01/2003” | kg 2,3 | |
Na první pohled

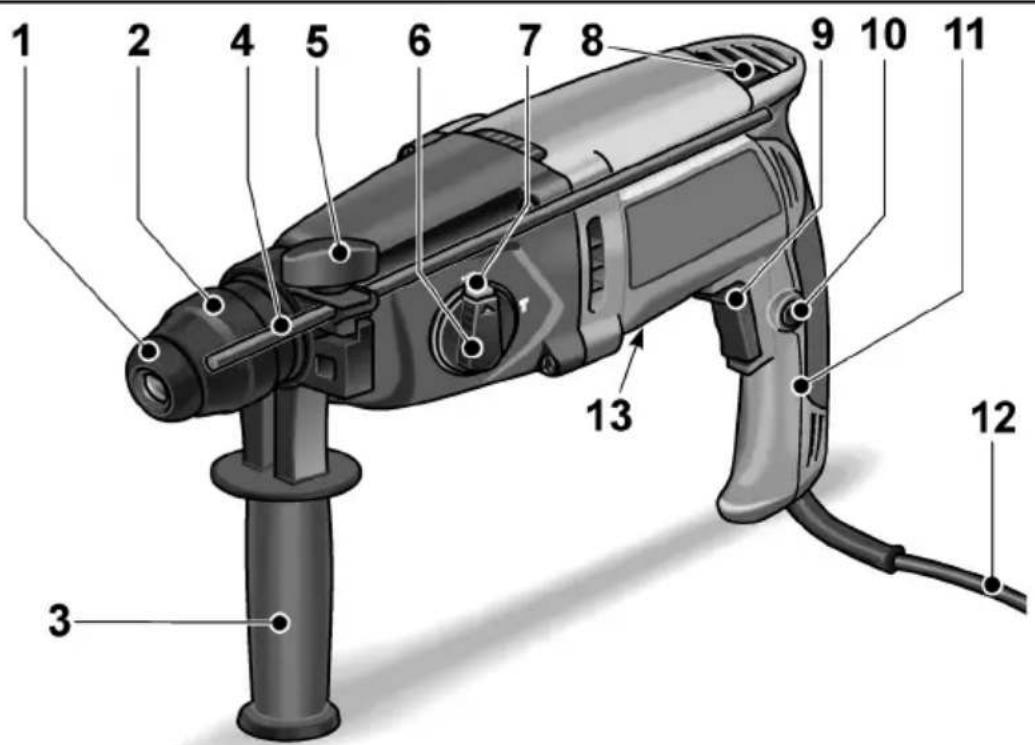

1 Ochranný protiprachový kryt
2 Blokovací pouzdro
3 Přídavná rukojet'
4 Hloubkový doraz
5 Upínací šroub
6 Otočný knoflík pro pracovní režim
7 Odblokovací tlačítko
8 Páčka pro volbu směru otáčení (pravý/levý chod)
9 V y p í n a č
K zapnutí a vypnutí jakož i k najetí až na maximální otáčky/počet úderů.
10 Aretační tlačítko
11 Rukojet'
12 Sít'ový kabel
13 Typový štítek *
Pro Vaši bezpečnost
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
Před použitím elektrického nářadí si přečtěte a potom jednejte:
– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze
– pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
Vrtací kladivo FHE 2-22 SDS-plus je určeno
– pro živnostenské použití v průmyslu a řemesle,
– k příklepovému vrtání ve zdivu a betonu pro uchycení hmoždinek a zakotvení a průchozích děr,
– k vrtání do dřeva a kovů,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.
Bezpečnostní pokyny pro vrtací kladiva
■ Noste protihlukovou ochranu. Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavné rukojeti dodávané s n á ř a d í m. Ztráta kontroly může vést k poraněním.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
Další bezpečnostní upozornění
■ Používejte vhodné hledače vedení, abyste vypátrali skrytá napájecí vedení nebo si přizvěte energetický rozvodný podnik. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.
■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno.
■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držen spolehlivěji než Vaší rukou.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
■ Používejte pouze nástroje s uchycením SDS plus. Zatažením za nástroj zkontrolujte jeho správné zajištění.
■ Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit. Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.
■ Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.
– Postarejte se o dobré větrání pracoviště!
– Pokud možno používejte externí odsávání prachu.
– Doporučuje se použití ochranné dýchací masky s třídou filtru P2.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí.
■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
– Hladina akustického výkonu: 102 dB(A);
- Nejistota: K = 3 dB.
Celková hodnota vibrací:
– Při vrtání vrtacím kladivem:
- Hodnota emisí: a _h = 17,95 m/s^2
- Nejistota: K = 1,5 ~m/s
POZOR!
Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.
i UPOZORNĚNÍ!
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.
Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.
Pro presné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.
Návod k použití
Před uvedením do provozu
Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a přepravní poškození.
Přestavení přídavné rukojeti
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
POZOR!
Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí.
Aby se zaručila bezpečná a neunavující práce, lze přídavnou rukojeť natočit do libovolné polohy.

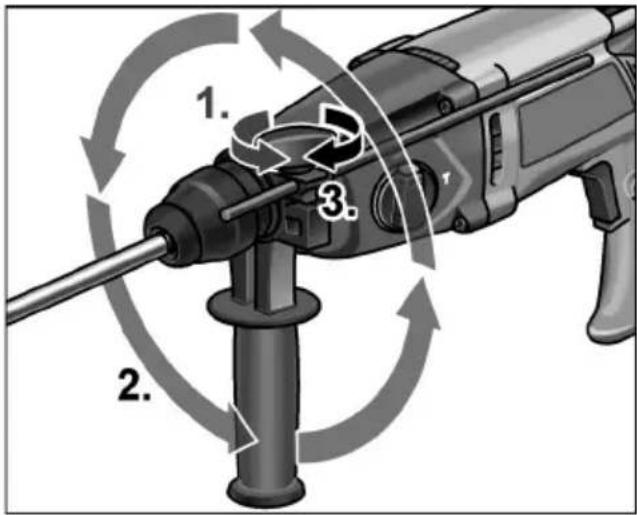

■ Povolte sevření otáčením upínacího šroubu proti směru pohybu hodinových ručiček.
■ Natočte přídavnou rukojeť do požadované polohy.
- Otáčením upínacího šroubu ve směru pohybu hodinových ručiček upevněte rukojeť v požadované poloze.
Montáž hloubkového dorazu
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
■ Povolte upínací šroub otáčením proti směru pohybu hodinových ručiček.
■ Zastrčte hloubkový doraz.
■ Nastavte hloubkový doraz na potřebnou hloubku vrtání.
■ Utáhněte upínací šroub otáčením ve směru pohybu hodinových ručiček.
Vložení nástrojů se stopkou SDS
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
POZOR!
Použité vložné nástroje mohou být horké. Noste ochranné rukavice!
UPOZORNĚNÍ!
Použité nástroje musí mít stopku SDS. Pro nástroje bez stopky SDS (např. vrtáky do dřeva) použijte třičelist'ové sklíčidlo.
■ Zkontrolujte ochranný protiprachový kryt.
– Znečistěný kryt vyčistěte.
– Vadný ochranný protiprachový kryt nechejte vyměnit.

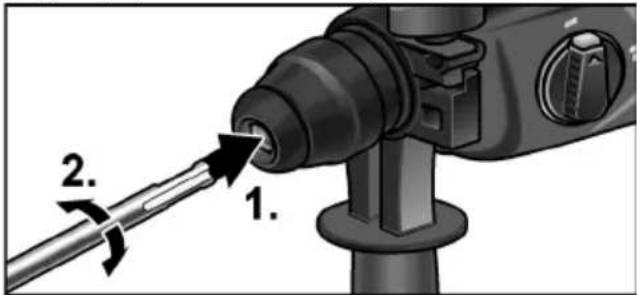

■ Nasad'te vložný nástroj (1.) a otáčejte jím (2.), až se zablokuje.
■ Zatažením za vložný nástroj zkontrolujte zablokování.
Vyndání nástrojů
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
POZOR!
Použité vložné nástroje mohou být horké. Noste ochranné rukavice!
■ Táhněte blokovací pouzdro směrem dozadu (1.).
Nastavení pracovního režimu
POZOR!
Pracovní režim měňte pouze v klidovém stavu elektrického nářadí.

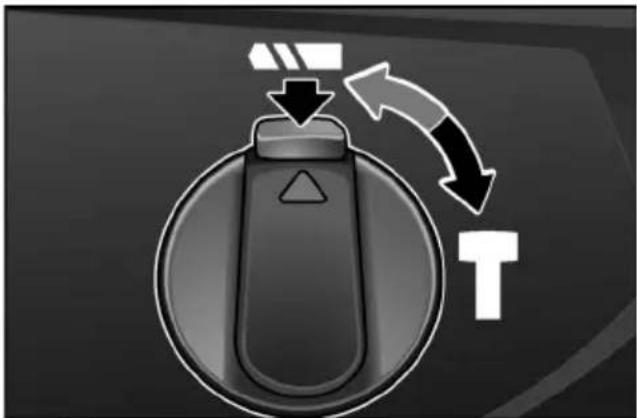

■ Stiskněte odblokovací tlačítko.
■ Nastavte otočný knoflík na požadovaný pracovní režim:
vrtání
příklepové vrtání
UPOZORNĚNÍ!
V polohách (vrtání) a (prklepové vrtání) musí být odblokovaci tlačitko viditelně zablokováno (vyskočeno).
Nastavení směru otáčení
POZOR!
Pracovní režim měňte pouze v klidovém stavu elektrického nářadí.
Nastavení přepínače předvolby směru otáčení do potřebné polohy:
– L proti směru otáčení hodinových ručiček – R ve směru otáčení hodinových ručiček
Zapnutí elektrického nářadí Bez zaskočení:
■ Stiskněte vypínač a držte jej stisknutý. Vypínač elektrického nářadí umožňuje pomalé zvyšování otáček event. počtu úderů až ke zvolené maximální hodnotě.
Vypnutí nářadí:

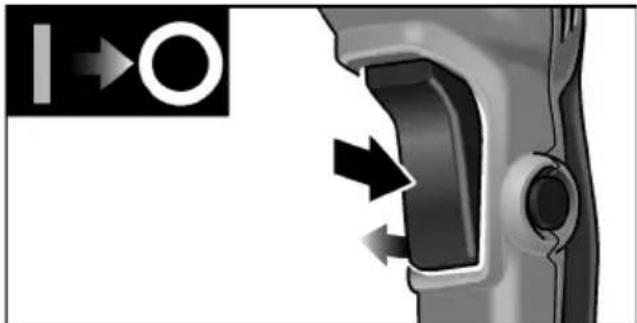

■ Uvolněte vypínač.
Se zaskočením:
VAROVÁNÍ!
Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu rozběhne.
Elektrické nářadí okamžité vypněte!
■ Stiskněte vypínač a držte jej stisknutý (1.).
■ Stiskněte aretační tlačítko, abyste vypínač zaaretovali (2.).
Vypnutí nářadí:

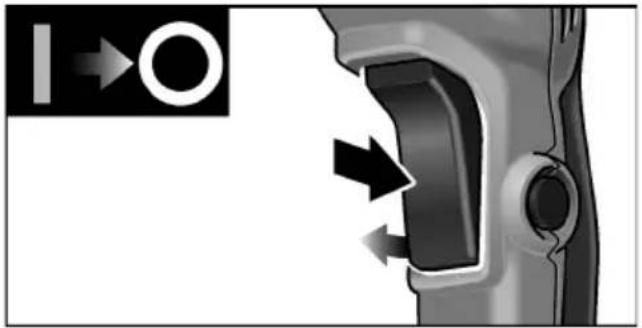

■ Stiskněte a uvolněte vypínač.
Pracovní pokyny
Vrtání/vrtání s příklepem
- Nastavte otočný knoflík pro pracovní režim na symbol (vrtání) event. T (vrtání s příklepem). Dbejte na blokování!
- Nasad'te vrták.
- Nastavte prídavnou rukojeť do požadované polohy.
- Zastrčte sít'ovou zástrčku.
- Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
- Nasad'te vrták a zapněte elektrické nářadí.
- Tlačte elektrické nářadí s citem dopředu.
- Po ukončení vrtání nářadí vypněte.
- Vytáhněte sít'ovou zástrčku.
Ostatní pokyny
– Použití “ostrých” vložných nástrojů zvyšuje pracovní výkon a životnost elektrického nářadí.
– Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.
Čistění
Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Elektrické nářadí je vybaveno vypínacími uhlíky.
Po dosažení meze opotrebení vypínacích uhlíků se elektrické nářadí automaticky vypne.
UPOZORNĚNÍ!
K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.
Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.
Při silném opalování uhlíků elektrické nářadí okamžitě vypněte. Předejte elektrické nářadí do některé servisní dílny autorizované výrobcem.
Převodovka
UPOZORNĚNÍ!
Během záruční doby nepovolujte šrouby na hnací hlavě. Při nedodržení zaniknou záruční závazky výrobce.
Elektrické nářadí má tukové mazání.
Výměnu/doplnění mazacího tuku nechejte provést v některé servisní dílně autorizované výrobcem.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
Je-li připojovací kabel elektrického nářadí poškozen, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel je k dostání v zákaznickém servisu FLEX.
Náhradní díly a příslušenství
Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.
Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.
Pouze pro země EU.
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/ES o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.
UPOZORNĚNÍ!
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Prohlášení o shodě C€
Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části "Technické údaje" je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES (do 19.04.2016), 2014/30/EU (od 20.04.2016), 2006/42/ES, 2011/65/ES. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle Manager Research & Development (R & D)
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly ..... 125
Technické údaje 125
Pre Vašu bezpečnost' 127
Hlučnost' a vibrácia 128
Návod na použitie 129
Údržba a ošetrovanie ..... 129
Pokyny pre likvidáciu ..... 131
(€-Prehlásenie o zhode ..... 132
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí!
Noste protihlukovú ochranu!
1 Ochranný protiprachový kryt
2 Blokovacie puzdro
3 Prídavná rukovät'
4 Híbkový doraz
5 Upínacia skrutka
11 Rukovät'
12 Siet'ový kábel
13 Typový štítok *
Pre Vašu bezpečnost'
VAROVANIE!
Pred použitím elektrického náradia si prečítajte a potom jednajte:
Bezpečnostné pokyny pre kladivá
Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite siet'ovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
– Hladina akustického výkonu: 102 dB(A);
- Neistota: K = 3 dB.
– Pri vrtaní vrtacím kladivom:
– Hodnota emisií: a _h = 17,95 m/s ^2
- Neistota: K = 1,5 m/s
POZOR!
Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.
■ Povol'te zovretie otáčaním upínacej skrutky proti smeru pohybu hodinových ručičiek.
Montáž híbkového dorazu
VAROVANIE!
■ Povol'te upínaciu skrutku pootočením proti smeru pohybu hodinových ručičiek.
■ Zastrčte híbkový doraz.
■ Nastavte híbkový doraz na potrebnú híbku vrtania.
■ Utiahnite upínaciu skrutku otáčaním v smere pohybu hodinových ručičiek.
Použité nástroje musia mat' stopku SDS. Pre nástroje bez stopky SDS (napr. vrtáky do dreva) použite trojčel'ust'ové skl'učovadlo.
■ Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Defektný ochranný protiprachový kryt nechajte vymenit'.
■ Nasad'te pracovný nástroj (1.) a otáčajte sním (2.), až sa zablokuje.
Pracovný režim meňte len v kl'udovom stave elektrického náradia.
■ Nastavte otočný gombík na požadovaný pracovný režim:
vítanie
príklepové vrtanie
UPOZORNENIE!
Pracovný režim meňte len v kl'udovom stave elektrického náradia.
Nastavenie prepínača predvol'by smeru otáčania do potrebnej polohy:
– L proti smeru pohybu hodinových ručičiek – R v smere pohybu hodinových ručičiek
■ Stlačte vypínač a držte ho stlačený. Vypínač elektrického náradia umožňuje pomalé zvyšovanie otáčok resp. počtu úderov až na maximálnu hodnotu.
Vypnutie náradia:
■ Uvol'nite vypínač.
S aretáciou:
VAROVANIE!
■ Stlačte vypínač a držte ho stlačený (1.).
■ Stlačte aretačné tlačidlo, aby ste vypínač zaaretovali (2.).
Vypnutie náradia:
■ Stlačte a uvol'nite vypínač.
Pracovné pokyny
– Použitie „ostrých” pracovných nástrojov zvyšuje pracovný výkon a životnost' elektrického náradia.
– Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufríku na suchom mieste.
Údržba a ošetrovanie
VAROVANIE!
Elektrické náradie je vybavené vypínacími uhlíkmi.
Počas záručnej doby neuvol'ňujte skrutky na hnacej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Elektrické náradie má tukové mazanie.
Pokyny pre likvidáciu
VAROVANIE!
Nevyhadzujte elektrické náradie do domového odpadu!
- Použité symboly
- VAROVÁNÍ!
- POZOR!
- UPOZORNĚNÍ!
- Symboly na nářadí
- Technické údaje
- Na první pohled
- Pro Vaši bezpečnost
- Stanovené použití
- Bezpečnostní pokyny pro vrtací kladiva
- Další bezpečnostní upozornění
- Hlučnost a vibrace
- i UPOZORNĚNÍ!
- Návod k použití
- Před uvedením do provozu
- Přestavení přídavné rukojeti
- Montáž hloubkového dorazu
- Vložení nástrojů se stopkou SDS
- Vyndání nástrojů
- Nastavení pracovního režimu
- Nastavení směru otáčení
- Zapnutí elektrického nářadí Bez zaskočení:
- Se zaskočením:
- Pracovní pokyny
- Vrtání/vrtání s příklepem
- Ostatní pokyny
- Údržba a ošetřování
- Čistění
- Uhlíkové kartáčky
- Převodovka
- Opravy
- Náhradní díly a příslušenství
- Pokyny pro likvidaci
- Prohlášení o shodě C€
- Vyloučení odpovědnosti
- Obsah
- Pre Vašu bezpečnost'
- VAROVANIE!
- Bezpečnostné pokyny pre kladivá
- Montáž híbkového dorazu
- UPOZORNENIE!
- S aretáciou:
- Pracovné pokyny
- Údržba a ošetrovanie
- Pokyny pre likvidáciu
Značka : Flex
Model : FHE 2-22 SDS-plus
Kategorie : Vrtačka
