CHE 2-28 R SDS-plus - Vrtačka Flex - Bezplatný návod k obsluze

Typ produktu	Kladivo a sbíječka
Značka	Flex
Model	CHE 2-28 R SDS-plus
Kategorie	Vrtačka
Jmenovitý příkon	800 W
Otáčky naprázdno	0-1300 min⁻¹
Počet příklepů naprázdno	0-4000 min⁻¹
Max. energie příklepu (EPTA 05/2009)	2,7 J
Max. průměr vrtání - Beton	28 mm
Max. průměr vrtání - Zdivo (diamantový korunový vrták)	68 mm
Max. průměr vrtání - Dřevo	30 mm
Max. průměr vrtání - Kov	13 mm
Hmotnost (dle EPTA 01/2003)	2,65 kg
Upínání nástroje	SDS-plus
Mazání	Tuk
Napájení	Síť (230 V)
Hladina akustického tlaku	91 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrace (vrtání s příklepem)	14,30 m/s² (K=1,5 m/s²)
Vibrace (sekání)	14,50 m/s² (K=1,5 m/s²)
Potřebná ochrana	Ochranné brýle, protihluková ochrana sluchu, respirátor (P2)
Údržba	Samočinně vypínací uhlíky, pravidelné čištění větracích otvorů
Shoda	CE, EN 62841, směrnice 2014/30/EU, 2006/42/ES, 2011/65/EU

Často kladené otázky - CHE 2-28 R SDS-plus Flex

Jak změnit pracovní režim (vrtání, příklep, sekání)?

Stiskněte tlačítko odjištění a otočte volič režimu na požadovaný symbol: Vrtání ( ), Příklep (IT), Sbíjení (T) nebo Nastavení sekáče ( ). Režim měňte pouze při zastaveném nářadí.

Jak vložit vrták SDS-plus?

Odpojte nářadí. Očistěte stopku vrtáku. Zasuňte vrták do SDS sklíčidla mírným otáčením, dokud nezacvakne. Zatáhněte pro kontrolu zajištění. Pro vrtáky bez SDS stopky (dřevo, kov) použijte tříčelisťové sklíčidlo.

Jak nastavit hloubkový doraz?

Odpojte nářadí. Stiskněte páčku upínání na přídavné rukojeti. Vložte hloubkový doraz a nastavte na požadovanou hloubku. Uvolněte páčku pro zablokování.

Jaké jsou maximální průměry vrtání?

Maximální průměry jsou: beton 28 mm, zdivo (korunka) 68 mm, dřevo 30 mm, kov 13 mm.

Jak obrátit směr otáčení?

Použijte přepínač směru otáčení nad spouští. Posuňte nahoru pro otáčení proti směru hodinových ručiček, dolů pro ve směru hodinových ručiček. Přepínejte pouze při zastaveném nářadí.

Jaké ochranné prostředky mám nosit?

Vždy noste ochranné brýle, protihlukovou ochranu sluchu (hladina hluku přesahuje 85 dB) a respirátor třídy P2 při pracích produkujících prach.

Jak čistit a udržovat nářadí?

Před údržbou odpojte nářadí. Pravidelně čistěte větrací otvory suchým stlačeným vzduchem. Uhlíky se opotřebovávají a automaticky vypnou napájení; vyměňujte je pouze za originální díly. Tuk v převodovce musí být vyměněn autorizovaným servisem.

Co dělat, když se nářadí náhle zastaví?

To může znamenat, že jsou uhlíky opotřebované. Nářadí je navrženo tak, že se v tomto okamžiku automaticky vypne. Přeneste nářadí do autorizovaného servisu Flex pro výměnu uhlíků.

Mohu používat příslušenství jiné než SDS-plus?

Ano, pro vrtáky do dřeva nebo kovu použijte tříčelisťové sklíčidlo (není součástí dodávky). Pro sekání používejte sekáče s SDS-plus stopkou. Pro kompatibilní příslušenství nahlédněte do katalogu Flex.

Jak zlikvidovat zařízení na konci životnosti?

Nevyhazujte nářadí do domovního odpadu. V souladu s evropskou směrnicí 2012/19/EU jej odevzdejte do sběrného místa pro recyklaci elektronického odpadu. Předtím odřízněte napájecí kabel.

NÁVOD K OBSLUZE CHE 2-28 R SDS-plus Flex

Použité symboly 130
Symboly na nářadí ..... 130
Technické údaje 130
Na první pohled 131
Pro Vaši bezpečnost ..... 132
Hlučnost a vibrace ..... 133
Návod k použití ..... 134
Údržba a ošetřování 137
Pokyny pro likvidaci 138
Prohlášení o shodě (€ 138
Vyloučení odpovědnosti ..... 138

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje applikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Noste protihlukovou ochranu!

Používejte lehkou dýchací ochranu!

Pokyn pro likvidaci použitého spotřebiče (viz stránka Pokyny pro likvidaci)!

Technické údaje

Vrtací a sekací kladivo		CHE 2-28 R SDS-plus
Jmenovitý příkon W 800
Otáčky naprázdno min	-1	0–1300
Počet úderů naprázdno min	-1	0–4000
Max. energie jednotlivého úderu (podle “EPTA-Procedure 05/2009”)	J	2,7
Mazání		mazací tuk
Uchycení nástroje		SDS-plus
Max. průměr vrtání– Beton– Zdivo (vrtací korunka z tvrdokovu)– Dřevo– Kov	mm mm mm mm	28683013
Hmotnost podle “EPTA procedury 01/2003”	kg	2,65

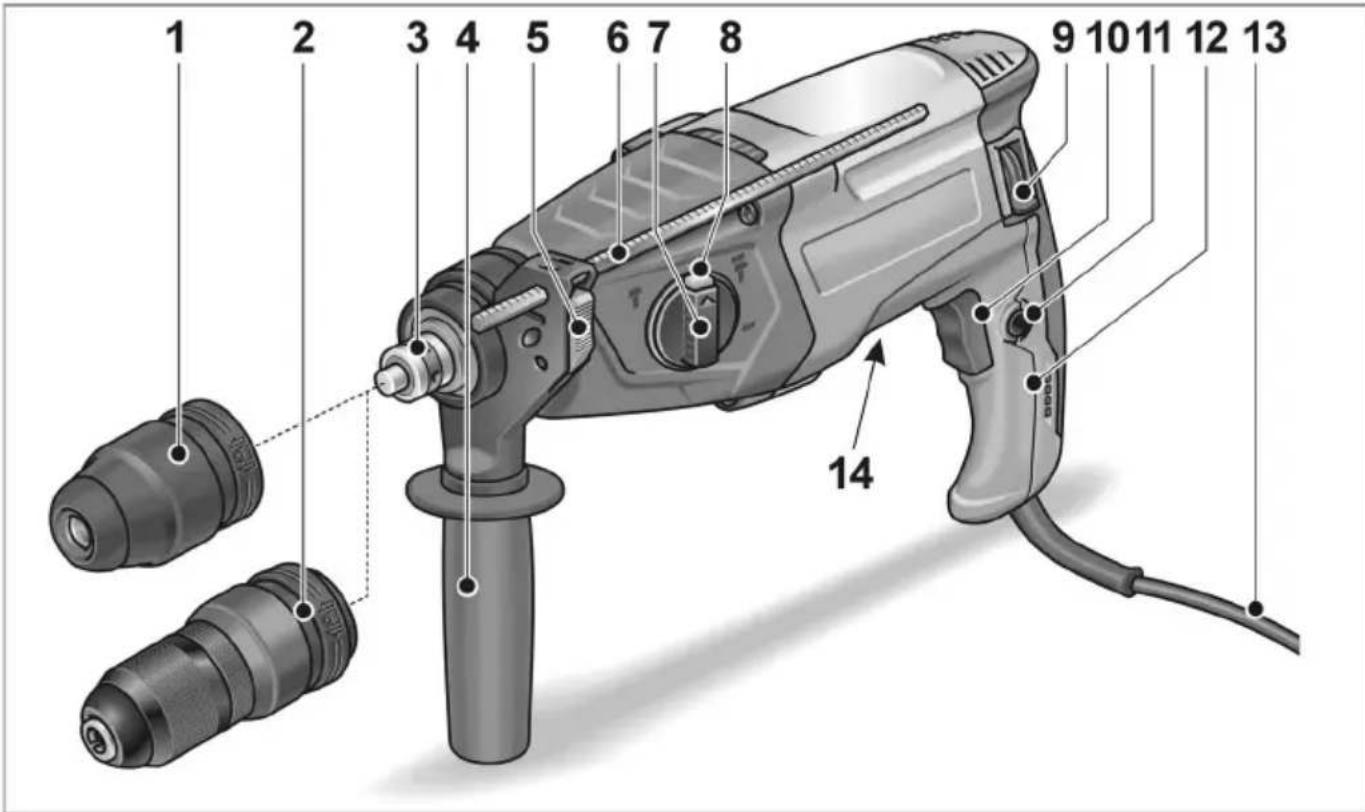

Na první pohled

1 Sklíčidlo SDS
2 Výměnné sklíčidlo
3 Vřeteno
4 Přídavná rukojeť
5 Svěrací páka hloubkového dorazu
6 Hloubkový doraz
7 Otočný knoflík pro pracovní režim
8 Odblokovací tlačítko
9 Páčka pro volbu směru otáčení (pravý/levý chod)
10 Vypínač
K zapnutí a vypnutí jakož i k najetí až na maximální otáčky/počet úderů.

11 Aretační tlačítko
12 Rukojet'
13 Sít'ový kabel
14 Typový štítek *

Pro Vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Před použitím elektrického nářadí si přečtěte a potom jednejte:

– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
– pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Elektrické nářadí používejte pouze

– pro stanovené použití,

– v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Vrtací a sekací kladivo CHE 2-28 R SDS-plus je určeno

– pro živnostenské použití v průmyslu a řemesle,
– k příklepovému vrtání ve zdivu a betonu pro uchycení hmoždinek a zakotvení a průchozích děr,
– pro lehké temovací práce k odstraňování omítky a obkladů,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní pokyny pro vrtací kladiva

■ Noste protihlukovou ochranu.
Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly může vést k poraněním.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťvý kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

Bezpečností pokyny pro použití dlouhých vrtáků s vrtacími kladivy

Vždy začinejte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.

■ Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku a jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.

Další bezpečnostní upozornění

■ Používejte vhodné hledače vedení, abyste vypátrali skrytá napájecí vedení nebo si přizvěte energetický rozvodný podnik. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.

■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno.

■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držen spolehlivěji než Vaší rukou.

■ Nepoužívejte elektrické nářadí s poškozeným kabelem.
Nedotýkejte se poškozeného kabelu a vytáhněte sít'ovou zástrčku, dojde-li během práce k poškození kabelu.
Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
■ Používejte pouze nástroje s uchycením SDS plus. Zatažením za nástroj zkontrolujte jeho správné zajištění.
■ Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit.
Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.
■ Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby.
Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.
– Postarejte se o dobré větrání pracoviště!
– Pokud možno používejte externí odsávání prachu.
– Doporučuje se použití ochranné dýchací masky s třídou filtru P2.
- Postarejte se o dobré větrání pracoviště! - Pokud možno používejte externí odsávání prachu. - Doporučuje se použití ochranné dýchací masky s třídou filtru P2.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí.
■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 62841.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

– Hladina akustického výkonu: 102 dB(A);

- Nejistota: K = 3 dB.

– Hladina akustického tlaku: 91 dB(A); – Hladina akustického výkonu: 102 dB(A); – Nejistota: K = 3 dB.

Celková hodnota vibrací:

– Při vrtání vrtacím kladivem:

- Hodnota emisi: a _h = 14,30 m/s^2 - Nejistota: K = 1,5 m/s

- Při sekání:

- Hodnota emisí: a _h = 14,50 m/s ^2 - Nejistota: K = 1,5 m/s

POZOR!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

i UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí.

Je také vhodná pro předběžný odhad kmitavého namáhání.

Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.

Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.

Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a přepravní poškození.

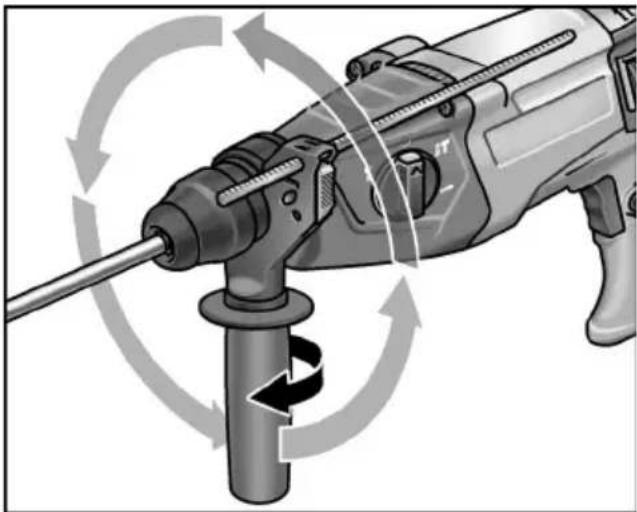

Přestavení přídavné rukojeti

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

POZOR!

Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí.

Aby se zaručila bezpečná a neunavující práce, lze přídavnou rukojet' natočit do libovolné polohy.

■ Povolte sevření otáčením přídavné rukojeti proti směru pohybu hodinových ručiček.

■ Natočte prídavnou rukojeť do požadované polohy.
■ Otáčením přídavné rukojeti ve směru pohybu hodinových ručiček upevněte rukojeť v požadované poloze.

Montáž hloubkového dorazu

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

■ Stiskněte svěrací páku na přídavné rukojeti v horní oblasti a pevně ji držte.
■ Zastrčte hloubkový doraz.
■ Nastavte hloubkový doraz na potřebnou hloubku vrtání.
■ Uvolněte svěrací páku.

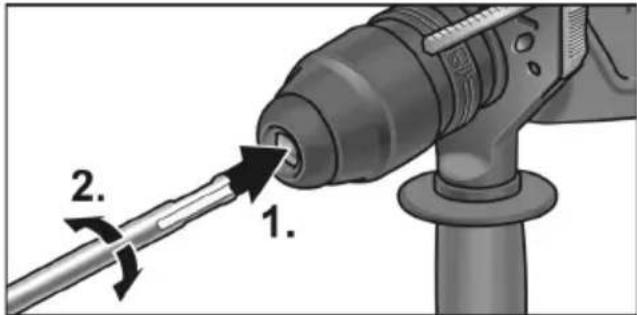

Vložení nástrojů se stopkou SDS

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

POZOR!

Použité vložné nástroje mohou být horké. Noste ochranné rukavice!

UPOZORNĚNÍ!

Použité nástroje musí mít stopku SDS. Pro nástroje bez stopky SDS (např. vrtáky do dřeva) použijte třičelist'ové sklíčidlo.

■ Zkontrolujte ochranný protiprachový kryt. – Znečistěný kryt vyčistěte. – Vadný ochranný protiprachový kryt nechejte vyměnit.

■ Nasad'te vložný nástroj (1.) a otáčejte jím (2.), až se zablokuje.

■ Zatažením za vložný nástroj zkontrolujte zablokování.

Vyndání nástrojů

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

POZOR!

Použité vložné nástroje mohou být horké. Noste ochranné rukavice!

■ Táhněte blokovací pouzdro směrem dozadu (1.).
■ Vyndejte vložný nástroj (2.).

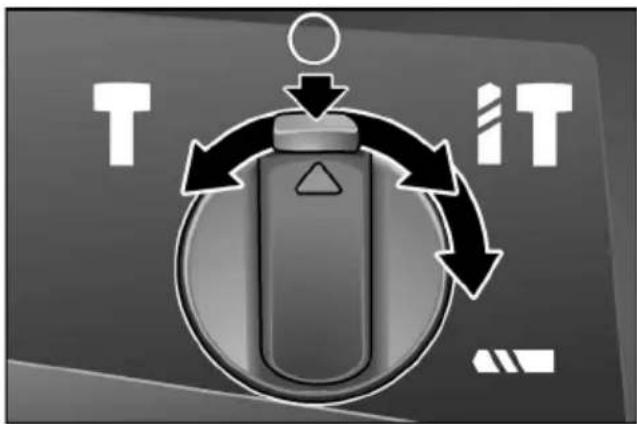

Nastavení pracovního režimu

POZOR!

Pracovní režim měňte pouze v klidovém stavu elektrického nářadí.

■ Stiskněte odblokovací tlačítko.
■ Nastavte otočný knoflík na požadovaný pracovní režim:

vrtání
IT příklepové vrtání
○ Nastavení polohy sekáče (viz tam)
T Sekání

UPOZORNĚNÍ!

– V polohách (vrtání), (přík repové vrtání) a (sekání) musí být odblokovací tlačítko viditelně zablokováno (vyskočeno).
– V poloze (nastavení polohy sekáče) elektrické nářadí nezapínejte.

Nastavení polohy sekáče

Sekáč lze natočit do některé polohy, optimální pro prováděné práce.

■ Stiskněte odblokovací tlačítko a nastavte otočný knoflík pro pracovní režim na symbol (1.).

■ Otáčejte sekáčem, až sekáč vykazuje požadovaný úhel (2.).
■ Stiskněte odblokovací tlačítko a nastavte otočný knoflík pro pracovní režim na symbol . Dbejte na blokování!

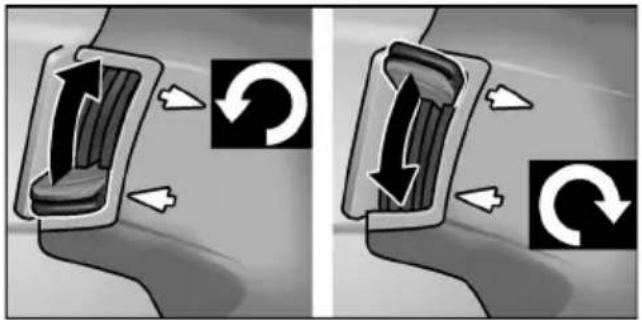

Nastavení směru otáčení

POZOR!

Pracovní režim měňte pouze v klidovém stavu elektrického nářadí.

■ Nastavení přepínače předvolby směru otáčení do potřebné polohy:

– Nahoře: proti směru otáčení hodinových ručiček

– Dole: směru pohybu hodinových ručiček

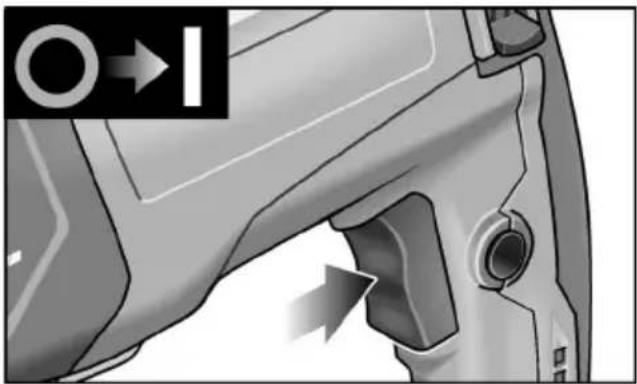

Zapnutí elektrického nářadí

Bez zaskočení:

■ Stiskněte vypínač a držte jej stisknutý. Vypínač elektrického nářadí umožňuje pomalé zvyšování otáček event. počtu úderů až ke zvolené maximální hodnotě.

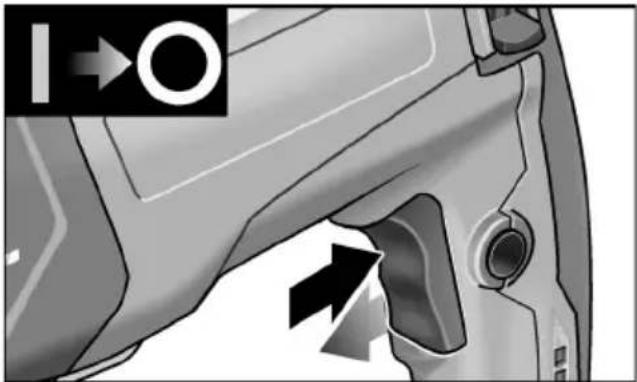

Vypnutí nářadí:

■ Uvolněte vypínač.

Se zaskočením:

VAROVÁNÍ!

Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu rozběhne.

Elektrické nářadí okamžité vypněte!

■ Stiskněte vypínač a drže jej stisknutý (1.).
■ Stiskněte aretační tlačítko, abyste vypínač zaaretovali (2.).

Vypnutí nářadí:

■ Stiskněte a uvolněte vypínač.

Pracovní pokyny

Vrtání/vrtání s příklepem

1. Nastavte otočný knoflík pro pracovní režim na symbol (vrtání) event. (vrtání s příklepem). Dbejte na blokování!
2. Nasad'te vrták.
3. Nastavte prídavnou rukojet' do požadované polohy.
4. Zastrčte sít'ovou zástrčku.
5. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
6. Nasad'te vrták a zapněte elektrické nářadí.
7. Tlačte elektrické nářadí s citem dopředu.
8. Po ukončení vrtání nářadí vypněte.
9. Vytáhněte sít'ovou zástrčku.

Sekání

1. Nasad'te sekáč.
2. Nastavte otočný knoflík pro pracovní režim na symbol ☐
3. Natočte sekáč do požadované polohy.
4. Nastavte otočný knoflík pro pracovní režim na symbol . Dbejte na blokování!
5. Nastavte přídavnou rukojet' do požadované polohy.
6. Zastrčte sít'ovou zástrčku.
7. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
8. Zapněte elektrické nářadí.
9. Při sekání tlačte elektrické nářadí s citem dopředu tak, aby neposkakovalo.
10. Po ukončení práce nářadí vypněte.
11. Vytáhněte sít'ovou zástrčku.

Ostatní pokyny

– Použití “ostrých” vložných nástrojů zvyšuje pracovní výkon a životnost elektrického nářadí.
– Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

Čistění

Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracováva-ném materiálu a době používání.
■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Elektrické nářadí je vybaveno vypínacími uhlíky.

Po dosažení meze opotřebení vypínacích uhlíků se elektrické nářadí automaticky vypne.

UPOZORNĚNÍ!

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.

Při silném opalování uhlíků elektrické nářadí okamžitě vypněte.

Předejte elektrické nářadí do některé servisní dílny autorizované výrobcem.

Převodovka

UPOZORNĚNÍ!

Během záruční doby nepovolujte šrouby na hnací hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Elektrické nářadí má tukové mazání.

Výměnu/doplnění mazacího tuku nechejte provést v některé servisní dílně autorizované výrobcem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Je-li připojovací kabel elektrického nářadí poškozen, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel je k dostání v zákaznickém servisu FLEX.

Náhradní díly a příslušenství

Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU.

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

UPOZORNĚNÍ!

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části "Technické údaje" je v souladu s následujícími normami nebo normativními dokumenty:

EN 62841 podle ustanovení směrnic

2014/30/EU, 2006/42/ES, 2011/65/EU.

Zodpovědný za technické podklady:

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 139
Symboly na náradí ..... 139
Technické údaje 139
Na prvý pohl'ad 140
Pre Vašu bezpečnost' 141
Hlučnost' a vibrácia 142
Návod na použitie 143
Údržba a ošetrovanie 146
Pokyny pre likvidáciu ..... 147
Prehlásenie o zhode C.€.... 147
Vylúčenie zodpovednosti ..... 147

Použité symboly

VAROVANIE!

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Noste protihlukovú ochranu!

Používajte l'ahkú ochranu dýchacích ciest!

1 Skľučovadlo vrtáka SDS
2 Výmenné skíučovadlo vrtáka
3 V r e t e n o
4 Prídavná rukovät'
5 Upínacia páka pre híbkový doraz
6 Híbkový doraz
7 Otočný gombík pre pracovný režim
8 Odblokovacie tlačidlo
9 Páčka pre vol'bu smeru otáčania (pravý/l'avý chod)
10 Vypínač

11 Aretačné tlačidlo
12 Rukovät'
13 Siet'ový kábel
14 Typový štítok *

Pre Vašu bezpečnost'

VAROVANIE!

Bezpečnostné pokyny pre kladivá

Bezpečnostné výstrahy pre dlhé vrtáky s výtacími kladivami

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

– Pri vrtaní vrtacím kladivom:

$$ \begin{array}{l} - \text { Hodnota emisií: a } \quad_ {\mathrm{h}} = 1 4, 3 0 \mathrm{m} / \mathrm{s} ^ {2} \ - \text { Neistota: } K = 1, 5 \mathrm{m} / \mathrm{s} \ \end{array} $$

– Pri sekaní:

$$ - \text { Hodnota emisií: a } \quad h = 1 4, 5 0 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ - \text { Neistota: } K = 1, 5 \mathrm{m} / \mathrm{s} $$

POZOR!

Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

Montáž híbkového dorazu

VAROVANIE!

Použité nástroje musia mat' stopku SDS. Pre nástroje bez stopky SDS (napr. vrtáky do dreva) použite trojčel'ust'ové skl'učovadlo.

■ Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Defektný ochranný protiprachový kryt nechajte vymenit'.

Pracovný režim meňte len v kl'udovom stave elektrického náradia.

■ Stlačte odblokovacie tlačidlo.
■ Nastavte otočný gombík na požadovaný pracovný režim:

vítanie

príklepové vrtanie

Pracovný režim meňte len v kl'udovom stave elektrického náradia.

– Hore: proti smeru pohybu hodinových ručičiek

– Dole: v smere pohybu hodinových ručičiek

■ Stlačte vypínač a držte ho stlačený. Vypínač elektrického náradia umožňuje pomalé zvyšovanie otáčok resp. počtu úderov až na maximálnu hodnotu.

Vypnutie náradia:

■ Uvol'nite vypínač.

S aretáciou:

VAROVANIE!

Po výpadku elektrického prúdu sa zapnuté elektrické náradie opät' rozbehne.

■ Stlačte vypínač a držte ho stlačený (1.). ■ Stlačte aretačné tlačidlo, aby ste vypínač zaaretovali (2.).

Vypnutie náradia:

■ Stlačte a uvol'nite vypínač.

Pracovné pokyny

Údržba a ošetrovanie

VAROVANIE!

Elektrické náradie je vybavené vypínacími uhlíkmi.

Počas záručnej doby neuvolňujte skrutky na hnacej hlave. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!

EN 62841 podl'a ustanovení smerníc

2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady:
