CHE 5-40 SDS-max - Vrtačka Flex - Bezplatný návod k obsluze

Typ výrobku	Příklepová vrtačka a sekáč
Značka	Flex
Model	CHE 5-40 SDS-max
Jmenovitý příkon	1150 W
Otáčky naprázdno	380 ot/min
Počet úderů naprázdno	2900 úderů/min
Max. energie úderu (EPTA 05/2009)	10 J
Max. průměr vrtání do betonu	40 mm
Max. průměr vrtání do zdiva (korunka)	90 mm
Hmotnost (EPTA 01/2003)	6,4 kg
Třída ochrany	II (dvojitá izolace)
Upínání nástroje	SDS-max
Mazání	Tuk
Přídavná rukojeť	Ano, otočně nastavitelná
Volič režimu práce	Příklepová vrtačka / Sekací kladivo / Nastavení polohy sekáče
Bezpečnostní spojka	Ano
Hladina akustického tlaku LpA	96 dB(A)
Hladina akustického výkonu LWA	107 dB(A)
Hodnota vibrací (vrtání)	8,9 m/s² (nejistota K=1,5)
Hodnota vibrací (sekání)	14,2 m/s² (nejistota K=1,5)
Napájení	Síť, 230 V
Údržba	Pravidelné čištění ventilačních otvorů; samočinně seřizující uhlíkové kartáče; výměna autorizovaným servisem
Bezpečnost	Používání ochranných brýlí, protihlukové ochrany sluchu, ochrany dýchacích cest doporučeno

Často kladené otázky - CHE 5-40 SDS-max Flex

Jaký typ nástroje je Flex CHE 5-40 SDS-max?

Jedná se o profesionální příklepovou vrtačku a sekáč určený k vrtání do zdiva a betonu a k lehkým sekacím pracím.

Jak změnit režim práce?

Otočte voličem režimu práce (označení 3) na požadovanou polohu: příklepová vrtačka, sekací kladivo nebo nastavení polohy sekáče. Toto nastavení provádějte pouze při zastaveném nástroji.

Jak nastavit polohu sekáče?

Přepněte volič na polohu nastavení sekáče (odpovídající symbol). Otáčejte sekáčem na požadovaný úhel (12 poloh, každých 30°). Poté vraťte volič do režimu sekání.

Jak vyměnit nástroj (vrták nebo sekáč)?

Zatáhněte upínací pouzdro dozadu a vyjměte použitý nástroj. Pro nasazení nového nástroje očistěte a lehce namažte stopku, zasuňte ji otáčením až do zajištění. Zkontrolujte zatažením.

Jaké ochranné pomůcky používat při práci?

Vždy používejte ochranné brýle, protihlukovou ochranu sluchu a lehlou ochranu dýchacích cest. Při manipulaci s horkými nástroji používejte ochranné rukavice.

Co dělat, když se aktivuje bezpečnostní spojka?

Okamžitě nástroj vypněte. Spojka se aktivuje při přetížení (překročení točivého momentu). Po vychladnutí můžete pokračovat v práci s nižším tlakem.

Jak nástroj udržovat?

Pravidelně čistěte přístroj a ventilační otvory suchým stlačeným vzduchem. Uhlíkové kartáče jsou samočinně seřizovací; když se nástroj zastaví, nechte je vyměnit autorizovaným servisem. Během záruky neodšroubovávejte kryt převodovky.

Kdy vyměnit uhlíkové kartáče?

Nástroj se automaticky zastaví, když jsou kartáče opotřebované. Vyměňujte je pouze za originální díly výrobce prostřednictvím autorizovaného servisu. Sledujte nadměrné jiskření na komutátoru.

Jaký je maximální průměr vrtání do betonu?

Maximální průměr vrtání do betonu je 40 mm. Do zdiva (korunka z tvrdokovu) může dosáhnout 90 mm.

Jaký je výkon tohoto nástroje?

Jmenovitý příkon je 1150 W. Maximální energie úderu je 10 J podle postupu EPTA 05/2009.

NÁVOD K OBSLUZE CHE 5-40 SDS-max Flex

cs Originální návod k obsluze 115

sk Originálny návod na obsluhu 123

Symboly na nářadí ..... 115

Pro vaši bezpečnost 115

Hlučnost a vibrace 116

Technické údaje 117

Přehled 118

Návod k použití 119

Údržba a ošetřování ..... 121

Pokyny pro likvidaci 122

C€ shoda 122

Vyloučení odpovědnosti ..... 122

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje tipy pro použití a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Noste chrániče sluchu!

Používejte lehký respirátor!

Pokyn pro likvidaci starého nářadí (viz stránka 122)!

Třída ochrany II (zcela izolováno)

Pro vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění, všechny pokyny, obrázky a specifikace, dodané s elektronářadím. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

Před použitím elektrického nářadí si přečtěte:

- tento návod k obsluze, - „Všeobecná bezpečnostní upozornění“ pro zacházení s elektrickým nářadím v přiloženém sešitu č. publikace: 315.915),

– pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.

Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

- v souladu s určeným účelem, - v bezvadném bezpečnostnětechnickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Použití v souladu s určeným účelem

Vrtací a sekací kladivo CHE 5-40 SDS-max je určené

– pro profesionální použití v průmyslu a řemesle,
– k vrtání s příklepem do zdiva a betonu pro upevnění hmoždinek a kotev a vrtání průchozích otvorů,
– pro lehké sekací práce k odstraňování omítky a obkladů,
– k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní upozornění pro kladiva

■ Noste chrániče sluchu. Působení hluku může způsobit ztrátu sluchu.
■ Používejte přídavné rukojeti dodané s nářadím. Ztráta kontroly může vést k poraněním.
Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

Bezpečností pokyny pro použití dlouhých vrtáků s vrtacími kladivy

Vždy začinejte vrtat při nižších rychlostech a hrot vrtáku držte v kontaktu s obrobkem. Při vyšších rychlostech může dojít k ohnutí vrtáku, který se otáčí volně bez kontaktu s obrobkem, a k následnému zranění.
■ Tlak vyvíjejte pouze v rovině s vrtákem a používejte přiměřenou sílu. Může dojít k ohnutí vrtáku a jeho zlomení nebo ke ztrátě kontroly a k následnému zranění.

Další bezpečnostní upozornění

■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo provedte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.
■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji.
■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

■ Používejte pouze nástroje s uchycením SDS-max. Zatažením za nástroj zkontrolujte jeho správné zajištění.
■ Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit. Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.
■ Prach uvolněný z materiálů, jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy, může představovat nebezpečí pro obsluhu nebo osoby nacházející se v blízkosti.

Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.

– Postarejte se o dobré větrání pracoviště!
– Pokud možno používejte externí odsávání prachu.
– Doporučujeme používat respirátor s filtrem třídy P2.

■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte do nářadí otvory.
■ Sít'ové napětí a údaj napětí na typovém štítku musí být shodné.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 62841.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

– hladina akustického tlaku L _pA : 96 dB(A);

– hladina akustického výkonu LWA: 107 dB(A);

- nejistota K: 3 dB.

Celková hodnota vibrací:

– Při vrtání s příklepem: – emitovaná hodnota a_h : 8,9 m/s ^2 ; – nejistota K: 1,5 m/s ^2 .

– Při sekání: – emitovaná hodnota a_h : 14,2 m/s ^2 ; – nejistota K: 1,5 m/s ^2 .

POZOR!

Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí.

Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit.

Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit.

Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.

Technické údaje

Vrtací a sekací kladivo CHE 5-40		SDS-max
Jmenovitý příkon W 1150
Otáčky naprázdno min	-1	380
Počet příklepů naprázdno	min-1	2900
Max. energie jednotlivého příklepu (podle „EPTA-procedure 05/2009“)	J	10
Mazání		mazací tuk
Uchycení nástroje SDS-max
Max. průměr vrtání – beton– zdivo (vrtací korunka z tvrdokovu)	mm mm	40 90
Hmotnost podle standardu „EPTA-procedure 01/2003“	kg 6,4
Třída ochrany		II / ☐

Přehled

1 Ochranný protiprachový kryt
2 Zajišťovací objímka
3 Otočný knoflík pro pracovní režim
4 Tlumení vibrací
5 Spínač
6 Rukojet'
7 Sít'ový kabel

8 Přídavná rukojet'
9 Typový štítek*
10 Stavěcí kolečko pro předvolbu otáček a počtu úderů
11 Dioda LED: připravenost k provozu
12 Nástrojový tuk

* není viditelný

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

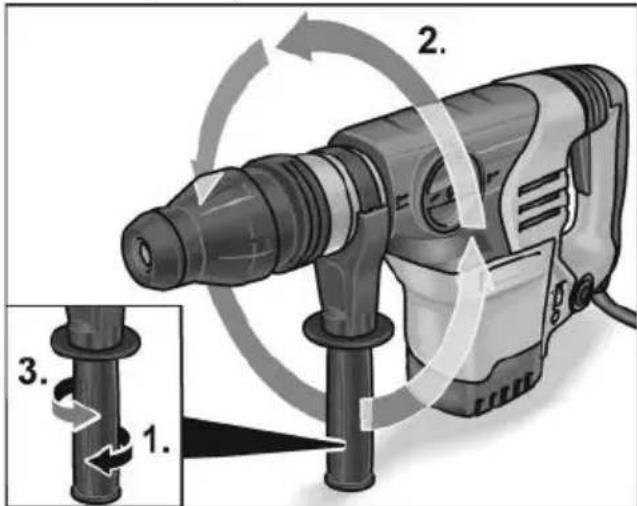

Přestavení přídavné rukojeti

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

POZOR!

Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí.

Aby byla zaručená bezpečná práce bez únavy, lze přídavnou rukojet' natočit do libovolné polohy.

■ Otáčením přídavné rukojeti proti směru hodinových ručiček povolte upnutí (1.).
■ Přídavnou rukojeť otočte do požadované polohy (2.).
■ Nastavení upevněte otáčením přídavné rukojeti po směru hodinových ručiček (3.).

Výměna nástroje

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

POZOR!

Použité nástroje mohou být horké. Noste ochranné rukavice!

UPOZORNĚNÍ!

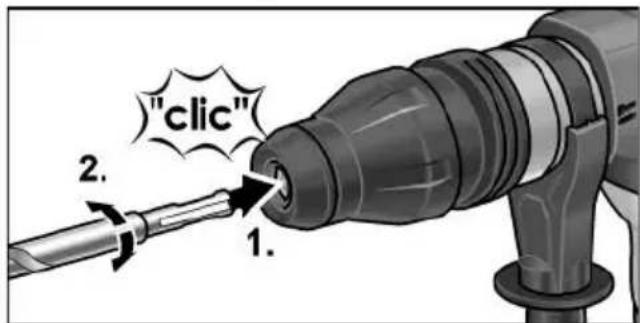

Použité nástroje musí mít stopku SDS-max. Nasazení nástroje

■ Nástroje vyčistěte a stopky lehce namažte.
■ Zkontrolujte ochranný protiprachový kryt.
– Znečistěný kryt vyčistěte.
– Vadný ochranný protiprachový kryt nechejte vyměnit.
■ Nasad'te nástroj (1.) a otáčejte jím (2.), dokud nebude zajištěný.
■ Zkontrolujte zajištění zatažením za nástroj.

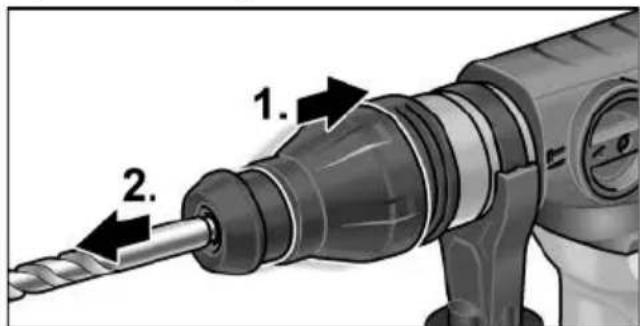

Vyndání nástrojů

■ Zajišťovací objímku zatáhněte dozadu (1.).
■ Vyjměte nástroj (2.).

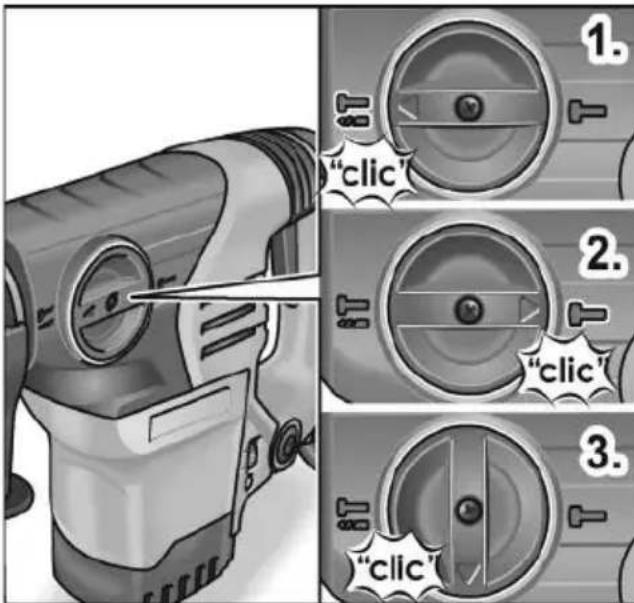

Nastavení pracovního režimu

POZOR!

Pracovní režim měňte pouze při zastaveném elektrickém nářadí.

■ Nastavte otočný knoflík na požadovaný pracovní režim tak, aby slyšitelně zacvaknul:

1. Vrtání s příklepem

1. Sekání

1. Nastavení polohy sekáče (viz tam)

UPOZORNĚNÍ!

• Ve všech polohách musí otočný knoflík slyšitelně zaskočit.
  – V poloze pro nastavení polohy sekáče (3.) elektrické nářadí nezapínejte.

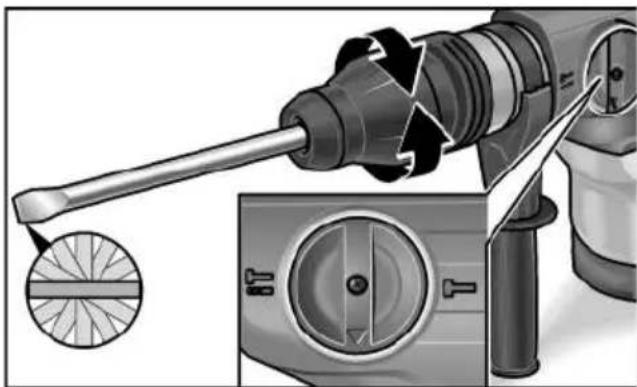

Nastavení polohy sekáče

Sekáč lze nastavit do 12 poloh (vždy přesazeny o 30°).

■ Otočný knoflík pro pracovní režim nastavte do vyznačené polohy.
■ Otáčejte sekáčem, dokud nebude sekáč v požadovaném úhlu.

■ Nastavte otočný knoflík pro pracovní režim na symbol

Zapnutí elektrického nářadí

■ Stiskněte spínač a držte ho stisknutý. Vypnutí nářadí:
■ Uvolněte spínač.

Bezpečnostní spojka

POZOR!

Když zareaguje bezpečnostní spojka, okamžitě nářadí vypněte!

Bezpečnostní spojka odpojí motor od nářadí, bude-li překročena přednastavená mezní hodnota krouticího momentu. Vložný nástroj se zastaví. Tím se zabrání poškození motoru a převodovky.

Pracovní pokyny

i UPOZORNĚNÍ!

Příklepový mechanismus začíná pracovat až od určité provozní teploty. Při pracích při nízkých teplotách prostředí přitlačte špičku nástroje při běžícím nářadí pevně proti pracovní ploše. V případě potřeby opakujte, dokud nebude dosažena provozní teplota a příklepový mechanismus nezačne pracovat.

Vrtání s příklepem

1. Nastavte otočný knoflík pro pracovní režim na symbol
2. Nasad'te vrták.
3. Nastavte přídavnou rukojet' do požadované polohy.
4. Zapojte sít'ovou zástrčku.
5. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
6. Nasad'te vrták a zapněte elektrické nářadí.
7. Tlačte elektrické nářadí s citem dopředu.
8. Po ukončení vrtání nářadí vypněte.
9. Vytáhněte sít'ovou zástrčku ze zásuvky.

Sekání

1. Nasad'te sekáč.
2. Otočný knoflík pro pracovní režim nastavte do polohy pro nastavení polohy sekáče.
3. Natočte sekáč do požadované polohy.
4. Nastavte otočný knoflík pro pracovní režim na symbol
5. Nastavte prídavnou rukojeť do požadované polohy.
6. Zapojte sít'ovou zástrčku.
7. Uchopte elektrické nářadí oběma rukama a zaujměte pracovní polohu.
8. Zapněte elektrické nářadí.
9. Při sekání tlačte elektrické nářadí s citem dopředu tak, aby neposkakovalo.
10. Po ukončení práce nářadí vypněte.
11. Vytáhněte síťovou zástrčku ze zásuvky.

Ostatní upozornění

– Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí.
– Pracujte pokud možno v intervalech: 30 s práce, 90 s vychladnutí.
– Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Čistění

Nářadí a větrací štěrbiny pravidelně čistěte.

Četnost čistění je závislá na opracovávaném materiálu a době používání. Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Elektrické nářadí je vybaveno vypínacími uhlíky.

Po dosažení meze opotřebení vypínacích uhlíků se elektrické nářadí automaticky vypne.

i UPOZORNĚNÍ!

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Zadními otvory pro vstup vzduchu lze během použití pozorovat opalování uhlíků. Při silném opalování uhlíků elektrické nářadí okamžitě vypněte. Dejte elektrické nářadí do autorizovaného servisu.

Převodovka

i UPOZORNĚNÍ!

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Elektrické nářadí má mazání tukem. Výměnu/doplnění tuku nechejte provést v některé servisní dílně autorizované výrobcem.

Opravy

Opravy nechejte provádět výhradně v servisu autorizovaném výrobcem.

Pokud je připojovací kabel elektrického nářadí poškozený, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel lze obdržet v zákaznickém servisu FLEX.

Náhradní díly a příslušenství

Další příslušenství, zejména nástroje, najdete v katalozích výrobce.

Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním sít'ového kabelu zajistěte, aby vysloužilé nářadí bylo nepoužitelné.

Pouze pro země EU.

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

UPOZORNĚNÍ!

O možnostech likvidace se informujte u specializovaného prodejce!

CE shoda

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.

Vyloučení odpovědnosti

Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.

Obsah

Použité symboly 123

Symboly na náradí 123

Pre vašu bezpečnost' 123

Hlučnost' a vibrácie 125

Technické údaje 125

Prehlad 126

Návod na obsluhu 127

Údržba a ošetrovanie 129

Pokyny na likvidáciu 130

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Používajte ochranu očí!

Pred použitím elektrického náradia si prečítajte:

Bezpečnostné pokyny pre kladivá

Bezpečnostné výstrahy pre dlhé vrtáky s vřtacími kladivami

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

– Hladina akustického tlaku L _pA : 96 dB(A).
– Hladina akustického výkonu LWA: 107 dB(A);

- Neistota K: 3 dB.

1 Ochranný protiprachový kryt
2 Zaist'ovacie puzdro
3 Tlmenie vibrácií
4 Otočný gombík pre pracovný režim
5 Vypínač
6 Rukovät'
7 Siet'ový kábel

Použité nástroje musia mat' stopku SDS-max.

Nasadenie nástroja

■ Nástroje vyčistite a stopku ľahko namastite.
■ Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Chybný ochranný protiprachový kryt dajte vymenit'.
■ Nasad'te pracovný nástroj (1.) a otáčajte ním (2.), kým sa nezaistí.
■ Zaistenie skontrolujte t'ahaním pracovného nástroja.

Vybratie nástrojov

■ Ţahajte blokovacie puzdro smerom dozadu (1.).
■ Vyberte pracovný nástroj (2.).

Pracovný režim meňte len vtedy, ked' je elektrické náradie zastavené.

■ Otočný gombík otočte na požadovaný pracovný režim tak, aby počutelne zaskočil:

1. Vrtanie s funkciou kladiva

1. Sekanie

■ Stlačte vypínač a držte ho stlačený. Vypnutie náradia:
■ Uvoľnite vypínač.

Bezpečnostná spojka

POZOR!

Údržba a ošetrovanie

VAROVANIE!

Elektrické náradie je vybavené vypínacími uhlíkmi.

Po dosiahnutí hranice opotrebovania vypínacích uhlíkov sa elektrické náradie automaticky vypne.

UPOZORNENIE!

Pokyny na likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!

EN 62841 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
