Produkttype	Borrehammer og meiselhammer
Merke	Flex
Modell	CHE 5-40 SDS-max
Opptatt effekt (nominell)	1150 W
Tomgangshastighet	380 o/min
Tomgangsslag	2900 slag/min
Maks. slagenergi (EPTA 05/2009)	10 J
Maks. borediameter i betong	40 mm
Maks. borediameter i murverk (krone)	90 mm
Vekt (EPTA 01/2003)	6,4 kg
Beskyttelsesklasse	II (dobbeltisolert)
Verktøysholder	SDS-max
Smøring	Fett
Ekstra håndtak	Ja, justerbart i rotasjon
Arbeidsmodusvelger	Borrehammer / Meiselhammer / Innstilling meiselposisjon
Sikkerhetskobling	Ja
Lydtrykknivå LpA	96 dB(A)
Lydeffektnivå LWA	107 dB(A)
Vibrasjonsverdi (boring)	8,9 m/s² (usikkerhet K=1,5)
Vibrasjonsverdi (meisling)	14,2 m/s² (usikkerhet K=1,5)
Strømforsyning	Nett, 230 V
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger; selvslipende kullbørster; utskifting hos autorisert serviceverksted
Sikkerhet	Bruk av vernebriller, hørselvern, støvmaske anbefales

Ofte stilte spørsmål - CHE 5-40 SDS-max Flex

Hvilken type verktøy er Flex CHE 5-40 SDS-max?

Det er en profesjonell borrehammer og meiselhammer beregnet for boring i murverk og betong, samt lette meislearbeider.

Hvordan endrer jeg arbeidsmodusen?

Drei arbeidsmodusvelgeren (merke 3) til ønsket posisjon: borrehammer, meiselhammer eller innstilling av meiselposisjon. Gjør denne justeringen kun når verktøyet er stoppet.

Hvordan justerer jeg meiselposisjonen?

Sett velgeren i posisjon for meiseljustering (tilsvarende symbol). Drei meiselen til ønsket vinkel (12 posisjoner, hver 30°). Sett deretter velgeren tilbake til meiselmodus.

Hvordan skifter jeg verktøy (bor eller meisel)?

Trekk låsehylsen bakover, fjern det brukte verktøyet. For å sette inn et nytt verktøy, rengjør og smør skaftet lett, sett det inn og drei til det låses. Kontroller ved å trekke i det.

Hvilket verneutstyr bør brukes under bruk?

Bruk alltid vernebriller, hørselvern og lett åndedrettsvern. Bruk vernehansker ved håndtering av varme verktøy.

Hva gjør jeg hvis sikkerhetskoblingen løses ut?

Slå av verktøyet umiddelbart. Koblingen løses ut ved overbelastning (dreiemomentgrense overskredet). Etter avkjøling kan du fortsette arbeidet med redusert trykk.

Hvordan vedlikeholder jeg verktøyet?

Rengjør regelmessig apparatet og ventilasjonsåpningene med tørr trykkluft. Kullbørstene er selvslipende: når verktøyet stopper, få dem skiftet hos autorisert serviceverksted. Ikke skru av girkassehuset i garantiperioden.

Når bør kullbørstene skiftes?

Verktøyet stopper automatisk når børstene er slitt. Skift dem kun med originaldeler fra produsenten via autorisert serviceverksted. Overvåk for store gnister på kollektoren.

Hva er maksimal borediameter i betong?

Maksimal borediameter i betong er 40 mm. For murverk (hardmetallkrone) kan den nå 90 mm.

Hva er effekten til dette verktøyet?

Opptatt effekt (nominell) er 1150 W. Maksimal slagenergi er 10 J i henhold til EPTA 05/2009.

BRUKSANVISNING CHE 5-40 SDS-max Flex

For din egen sikkerheds skyld

ADVARSEL!

Reservedele og tilbehør

Gør udtjente apparater ubrugelige ved at fjerne netkablet.

Kun for EU-lande.

Vi erklærer under eneansvar, at produktet, der er beskrevet under "Tekniske data", er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 62841 i henhold til bestemmelserne i direktiverne 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for det tekniske dossier:

For din egen sikkerhet 67

Støy og vibrasjon 69

Tekniske data 69

Et overblikk 70

Bruksanvisning 71

Vedlikehold og pleie 73

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

HENVISNING!

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

For din egen sikkerhet

ADVARSEL!

Lese igjennom alle sikkerhetsveiledningene og anvisningene. Dersom sikkerhetsveiledningene ikke blir overholdt, kan dette føre til elektrisk støt, brann eller alvorlige skader.

Oppbevar sikkerhetsveiledningene og anvisningene for senere bruk.

Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (nr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Elektroverktøyet må kun brukes

- til de arbeider den er beregnet for,

- i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse på sikkerheten må straks utbedres.

Forskriftsmessig bruk

Bore- og meiselhammeren CHE 5-40 SDS-max er konstruert

– for kommersiell bruk innenfor industri og håndverk,
- hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,
– for lette stemmarbeider for fjerning av puss og fliser,
– for bruk med egnet verktøy som er anbefalt av produsenten av dette apparatet.

Sikkerhetsveiledninger for hammer

■ Bruk hørselsvern. Påvirkning av støy kan føre til skade på hørselen.
■ Bruk det ekstra håndtaket som blir levert med apparatet. Tap av kontrollen kan føre til skader.
- Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.

Sikkerhetsanvisninger for bruk av lange borbits sammen med borhammere

■ Start alltid boringen ved lav hastighet og med spissen av bitsen i kontakt med emnet. Ved høyere hastigheter er det stor sannsynlighet for at bitsen bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader.
■ Trykk bare i rett linje med bitsen, og pass på at du ikke trykker for hardt. Bits kan bli bøyd, slik at man mister kontrollen, noe som kan forårsake personskader.

■ Bruk et egnet søkeapparat for å lete etter skjulte forsyningsledninger eller spør hos offentlige myndigheter hvor slike ledninger finnes. Kontakt med elektroledninger kan føre til brann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake skader på ting og kan føre til elektrisk støt.
■ Hold elektroverktøyet fast med begge hendene under arbeidet og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med to hender.
■ Fest fast arbeidsstykket. Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med hånden.

Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt.
■ Bruk kun verktøy med SDS-max verktøyopptak. Kontroller av det er korrekt lukket ved å trekke i verktøyet.
En støvbeskyttelseshette som er skadet, må straks skiftes ut. Støvbeskyttelseshetten forhindrer at det kommer støv inn i verktøyopptaket.
- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.
– Det må sørges for god ventilasjon på arbeidsplassen!
- Om mulig må det brukes ekstern støvoppsuging.
- Det anbefales bruk av en pustevernmaske med filterklasse P2.
Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
For kjennetegning av elektroverktøy må det kun brukes merker/skilt som limes på. Det må ikke bores hull i kassen.
■ Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.

Støy og vibrasjon

Støy- og svingningsverdiene er målt i henhold til EN 62841.

Det A-vurderte støynivået på apparatet utgjør typisk:

– Lydtrykknivå L _pA : 96 dB(A);

- Lydeffektnivå L'WA: 107 dB(A);

- Usikkerhet K: 3 dB.

Samlet svingningsverdi:

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

i HENVISNING!

Det svingningsnivået som er angitt i disse anvisningene, er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

! FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Bore- og meiselhammer CHE 5		-40SDS-max
Nominelt strømforbruk W	1150
Turtall ved tomgang min	-1	380
Tomgangsslagtall	min-1	2900
Max. enkeltslags energi (i henhold til “EPTA-procedure 05/2009”)	J	10
Smøring		Fett
Verktøyholder		SDS-max
Max. borediameter – Betong– Murverk (HM-borekrone)	mm mm	4090
Vekten er tilsvarende “EPTA-procedure 01/2003”	kg	6,4
Beskyttelsesklasse		II /☐

Et overblikk

8 Ekstra håndtak
9 Typeskilt *
10 Innstillingshjul for forvalg av tur- og slagtall
11 LED: Driftsberedskap
12 Verktøyfett

* ikke synlig

Bruksanvisning

Før igangsetting

Elektroverktøyet og tilbehøret pakkes ut, og det må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader.

Innstilling av ekstra håndtak

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

FORSIKTIG!

Elektroverktøy må kun brukes med montert ekstra håndtak.

Det ekstra håndtaket kan svinges i hvilken som helst posisjon for å garantere et sikkert og lite anstrengende arbeid.

■ Løsne klemmen ved å vri det ekstra håndtaket mot urviseren (1.).
■ Sving det ekstra håndtaket til ønsket posisjon (2.).
■ Fest innstillingen ved å dreie det ekstra håndtaket med urviseren (3.).

Verktøyskifte

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

FORSIKTIG!

Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!

HENVISNING!

Verktøyet som brukes, må ha et SDS-max-skaft.

Sette inn verktøy

■ Rengjør verktøyene og smør skaftet litt.
■ Støvdekslet må kontrolleres.

– Dekselet må rengjøres for smuss.
– Defekt støvbeskyttelseskappe må skiftes ut.

■ Sett inn verktøyet som skal brukes (1.) og vri (2.) til det går i lås.
■ Kontroller låsen ved å trekke i verktøyet.

Uttak av verktøyet

Still inn arbeidsmodus

FORSIKTIG!

1. Innstilling av meiselposisjonen (se der)

HENVISNING!

• I alle posisjoner skal du høre at dreieknappen går i lås.
• I stillingen for innstilling av meisel- posisjonen (3.) må ikke elektroverktøyet slås på.

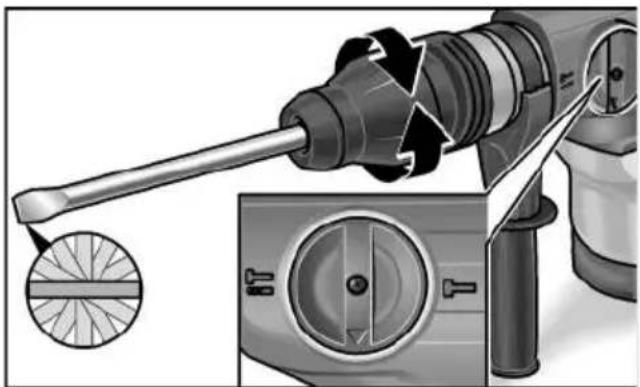

Innstilling av meiselposisjonen

Meiselen kan justeres i 12 posisjoner (hhv. 30° innstilling).

■ Sett skruknappen for arbeidsmodus i den viste stillingen.
■ Drei meiselen inntil den har den ønskede vinkelen.

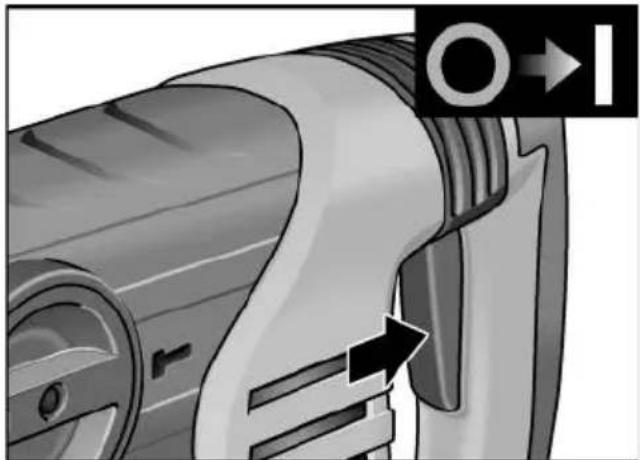

Innkopling av elektroverktøy

■ Bryteren trykkes og holdes fast. Utkobling av apparatet:
■ Slipp bryteren.

Sikkerhetskopling

FORSIKTIG!

Når sikkerhetskoplingen blir utløst, blir apparatet straks slått av!

Sikkerhetskoplingen skiller motoren fra verktøyet dersom en på forhånd innstilt grenseverdi for dreiemoment blir overskredet. Verktøyet blir stående fast. Derved blir motor og drev skånet mot skader.

Arbeidshenvisninger

i HENVISNING!

Hammermekanismen aktiveres først ved en bestemt driftstemperatur. Trykk verktøy-spissen hardt mot arbeidsflaten mens maskinen går når du arbeider ved lavere omgivelsestemperatur. Gjenta om nødvendig helt til driftstemperaturen er nådd og hammermekanismen aktiveres.

Hammerboring

1. Dreieknappen for arbeidsmodus settes på symbolet
2. Still inn det ekstra håndtaket i ønsket posisjon.
3. Støpselet stikkes inn.
4. Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.
5. Sett boret på og slå på elektroverktøyet.
6. Elektroverktøyet trykkes forsiktig framover.
7. Etter avsluttet boring må apparatet slås av.
8. Støpselet trekkes ut.

Meisling

1. Sett inn meisel.
2. Sett skruknappen for arbeidsmodus i stillingen for innstilling av meisel- posisjonen.
3. Drei meiselen i ønsket posisjon.
4. Dreieknappen for arbeidsmodus settes på symbolet
5. Still inn det ekstra håndtaket i ønsket posisjon.
6. Støpselet stikkes inn.
7. Grip elektroverktøyet med begge hendene og still deg opp i arbeids- posisjon.
8. Slå på elektroverktøyet.
9. Elektroverktøyet må under meislingen trykkes forsiktig framover slik at det ikke hopper.
10. Etter avsluttet arbeid må apparatet slås av.
11. Støpselet trekkes ut.

Andre henvisninger

• Bruk av "skarpe" verktøy øker arbeidsytelsen og også levetiden til elektroverktøyet.
  – Arbeide helst i intervaller på: 30 Sek. arbeid, 90 Sek. avkjøling.
  – Elektroverktøy må rengjøres etter arbeidet og må oppbevares i transportkofferten på et tørt sted.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Rengjøring

Apparatet og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk. Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Kullbørster

Elektroverktøyet er utstyrt med utkoplingskull.

Når disse utkoplingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.

i HENVISNING!

For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garantiforpliktelser.

Igjennom luftinntaksåpningene bak kan kullfyret kontrolleres under bruken.

Ved sterke kullgnister må elektroverktøyet straks slås av. Elektroverktøyet må leveres inn på et kundeservice verksted som er autorisert av produsenten.

Drevet

i HENVISNING!

Skruene på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser. Elektroverktøyet har en fettsmører. Skift/påfyll av fett må foretas av et kundeservice verksted som er autorisert av produsenten.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Dersom strømledningen på elektroverktøy er skadet, må den skiftes ut med en spesiell kabel (type X). Dette fåes hos FLEX kundeservice.

Reservedeler og tilbehør

Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.

Sammenstillingstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte apparater må gjøres ubrukelige ved å fjerne nettkabelen.

Kun for EU-land.

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles inn separat og tilføres en miljøvennlig gjenvinning.

HENVISNING!

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

CE-samsvar

Vi erklærer hermed at vi alene er ansvarlig for at produktet som er beskrevet under "Tekniske data" stemmer overens med følgende normer eller normative dokumenter: EN 62841 i henhold til bestemmelsene i direktivene 2014/30/EF, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

30.11.2022

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
