Merke	Flex
Modell	FHE 2-22 SDS-plus
Produkttype	Slagborrmaskin
Nominell opptatt effekt	710 W
Turtall ubelastet	0 - 1400 min⁻¹
Slagfrekvens ubelastet	0 - 4300 min⁻¹
Maks slagenergi (EPTA 05/2009)	2,1 J
Verktøyfeste	SDS-plus
Maks borediameter (betong)	22 mm
Maks borediameter (tre)	30 mm
Maks borediameter (metall)	13 mm
Vekt (EPTA 01/2003)	2,3 kg
Arbeidsmoduser	Boring, Borhammer
Hastighetsregulering	Variabel via bryter
Rotasjonsretning	Høyre/Venstre (omkobler)
Ekstrahåndtak	Ja, justerbart
Dybdeanlegg	Ja, innstillbar
Låseknapp	Ja, for kontinuerlig drift
Lydtrykknivå	91 dB(A)
Lydeffektnivå	102 dB(A)
Vibrasjoner (boring med slag)	a_h = 17,95 m/s², K = 1,5 m/s²
Strømforsyning	230 V ~ (typisk)
Vedlikehold av kullbørster	Automatisk utkobling ved slitasje, utskifting med originale deler
Rengjøring	Rengjør ventilasjonsåpningene regelmessig
Garanti	Følg instruksene for å ikke miste garantien

Ofte stilte spørsmål - FHE 2-22 SDS-plus Flex

Hvordan bytter jeg et SDS-plus bor?

Trekk låsehylsen (2) bakover, fjern det brukte verktøyet, sett inn det nye boret og vri til det låser seg, trekk deretter i det for å kontrollere festet.

Hvordan stiller jeg inn dybdeanlegget?

Løsne klemskruen (5) ved å dreie mot klokken, sett inn dybdeanlegget (4), still inn ønsket dybde, stram deretter skruen ved å dreie med klokken.

Hvordan velger jeg modus boring eller borhammer?

Trykk på låseknappen (7) og drei modusvelgeren (6) til symbolet for boring eller borhammer. Slipp knappen; den skal sprette ut for å bekrefte låsing.

Hva gjør jeg hvis elektroverktøyet produserer mye gnister ved kullbørstene?

Slå umiddelbart av verktøyet og lever det til et autorisert serviceverksted. Kullbørstene er utstyrt med en automatisk bryter ved slitasje. Bytt dem kun med originale FLEX-deler.

Kan jeg bore i tre eller metall med denne borremaskinen?

Ja, den kan bore i tre opp til 30 mm og metall opp til 13 mm. Bruk bor med SDS-plus-skaft eller et tre-kjeft-borholder for bor uten SDS-skaft.

Hvordan rengjøre og vedlikeholde borremaskinen?

Koble apparatet fra strømmen før vedlikehold. Rengjør regelmessig ventilasjonsåpningene med tørr trykkluft. Rengjør innsiden av huset og motoren. Kontroller støvkappen og bytt den hvis den er skadet.

Hva er de viktigste sikkerhetstiltakene?

Bruk vernebriller og hørselsvern. Bruk alltid ekstrahåndtaket. Hold apparatet i de isolerte håndtakene. Kontroller at det ikke er kabler eller rør før boring.

Hvordan bruke låseknappen for kontinuerlig drift?

Trykk på bryteren (9) og hold den inne, trykk på låseknappen (10) for å låse bryteren i på-stilling. For å stoppe, trykk på bryteren igjen og slipp den.

Hvor finner jeg reservedeler og tilbehør?

Se produsentens kataloger på www.flex-tools.com eller kontakt FLEX kundeservice. Bruk kun originale deler, ellers kan garantien bortfalle.

Hvordan avfallshåndtere apparatet ved endt levetid?

Kutt strømledningen for å gjøre den ubrukelig. Ikke kast den i husholdningsavfallet. I henhold til WEEE-direktivet (2012/19/EU) skal den leveres til et innsamlingssted for resirkulering.

BRUKSANVISNING FHE 2-22 SDS-plus Flex

1 Støvbeskyttelseskappe

2 Låsehylse

3 Ekstra håndtag

4 Dybdestop

5 Spændeskrue

For din egen sikkerheds skyld

ADVARSEL!

– til det dertil beregnede formål,

Reservedele og tilbehør

Gør udtjente apparater ubrugelige ved at fjerne netkablet.

Kun for EU-lande.

Ansvarlig for det tekniske dossier:

Anvendte symboler	67
Tekniske data	67
Et overblikk	68
For din egen sikkerhet	69
Støy og vibrasjon	70
Bruksanvisning	71
Vedlikehold og pleie	71
Henvisninger om skroting	73
(€-Konformitet	74
Utelukkelse av ansvar	74

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

HENVISNING!

Betegner tips om bruken og viktige informa- sjoner.

Symbolene på apparatet

Betjeningsveiledningen må leses før ibruktaking!

∅yevern må brukes!

Bruk hørselsvern!

1 Deksel for støvbeskyttelse

2 Låsehylse

3 Ekstra håndtak

4 Dybdeanslag

5 Spennskruen

6 Dreieknapp for arbeidsmodus

7 F r i g j ø r i n g s t a s t

8 Spak for valg av dreieretning (Høyre-/venstreløp)

9 B r y t e r

For inn- og utkopling såsom oppkjø-ring til maksimalt tur-/slagtall.

10 Festeknapp

11 Håndtak
12 Strømkabelen
13 Typeskilt *

[Non-Text]

[Non-Text]

* ikke synlig

For din egen sikkerhet

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader.

Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (skrift-nr.: 315.915),
– de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på mas- kinen eller andre ting under bruken av mas- kinen. Elektroverktøyet må kun brukes

– til de arbeider den er beregnet for,

- i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse på sikkerheten må straks utbedres.

Forskriftsmessig bruk

FHE 2-22 SDS-plus

– for kommersiell bruk innenfor industri og håndverk,
– hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,
- boring i tre og metall,
– for bruk med egnet verktøy som er anbefalt av produsenten av dette apparatet.

Sikkerhetsveiledninger for hammer

■ Det må brukes hørselsvern.
Påvirkning av støy kan føre til skade på hørselen.
■ Bruk det ekstra håndtaket som blir levert med apparatet. Tap av kontrollen kan føre til skader.
■ Hold maskinen kun i de isolerte håndtakene när du utfører arbeid hvor verk-töyet kan treffe på gjemte strømledninger eller dens egen kabel.
Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.

■ Bruk et egnet søkeapparat for å lete etter skulle forsyningsledninger eller forespør hos de offentlige myndighetene hvor slike ledninger finnes.

Kontakt med elektroledninger kan føre til grann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon.

Dersom det bores inn i en vannledning, kan dette forårsake skader på ting og kan føre til elektrisk støt.

• Hold elektroverktøyet fast med begge hendene under arbeidet og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med to hender.
  ■ Fest fast arbeidsstykket.

Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med hånden.

Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet.

Skadete kabler forhøyer risikoen for elektrisk støt.

■ Bruk kun verktøy med SDS-plus verktøyopptak. Kontroller av det er korrekt lukket ved å trekke i verktøyet.
■ En støvbeskyttelseshette som er skadet, må straks skiftes ut.

Støvbeskyttelseshetten forhindrer at det kommer støv inn i verktøyopptaket.

- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.

• Det må sørges for god ventilasjon på arbeidsplassen!
• Om mulig må det brukes eksternt støvavsuging.
• Det anbefales bruk av en pustevernmaske med filterklasse P2.

Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
For kjennetegning av elektroverktøy må det kun brukes merker/skilt som limes på. Det må ikke bores hull i kassen.
- Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.

Støy og vibrasjon

Støy- og svingningsverdiene er målt i henhold til EN 60745.

Det A-vurderte støynivået på apparatet utgjør typisk:

– Lydtrykknivå: 91 dB(A);
– Lydeffektnivå: 102 dB(A);
- Usikkerhet: K = 3 dB.

Samlet svingningsverdi:

• under hammerboring:
• Emisjonsverdi: a _h = 17,95 m/s^2
• Usikkerhet: K = 1,5 m/s

OBS!

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

HENVISNING!

Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Bruksanvisning

Før ibruktaking

Elektroverktøyet og tilbehøret pakkes ut og må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader.

Innstilling av ekstra håndtak

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

FORSIKTIG!

Elektroverktøy må kun brukes med montert ekstra håndtak.

Det ekstra håndtaket kan svinges i hvilken som helst posisjon for å garantere et sikkert og lite anstrengende arbeid.

■ Løsne klemmen ved å dreie på spennskruen imot klokkens retning.

■ Sving tilleggshåndtaket i den ønskede posisjonen.

Ved å dreie det ekstra håndtaket i klokkens retning, kan håndtaket festes i den ønskede posisjonen.

Montering av dybdeanslag

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

■ Spennskruen løsnes ved å dreie den imot klokkens retning.
■ Skyv inn dybdeanslaget.
■ Dybdeanslaget innstilles på den ønskede boredybden.
■ Spennskruen dreies fast i klokkens retning.

Innsetting av verktøy med SDS stang

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

FORSIKTIG!

Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!

HENVISNING!

Verktøyet som brukes må ha en SDS stang. For verktøy uten SDS stang (f.eks. trebor) må det brukes en borepatron med tre kjever.

■ Støvdekselet må kontrolleres.
– Dekselet må rengjøres for smuss.
- Defekt støvbeskyttelseskappe må skiftes ut.

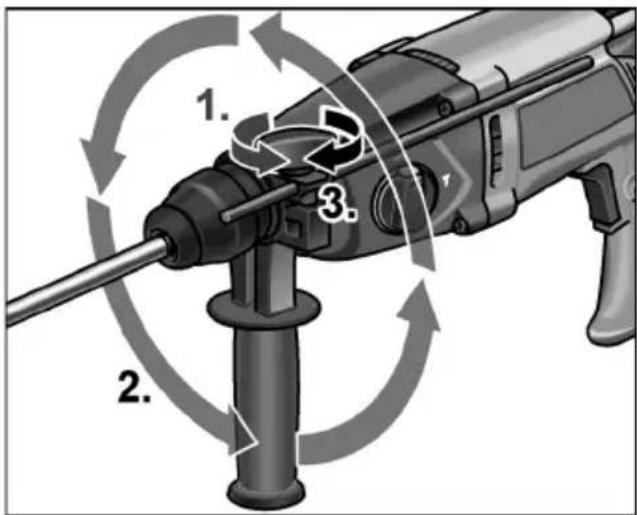

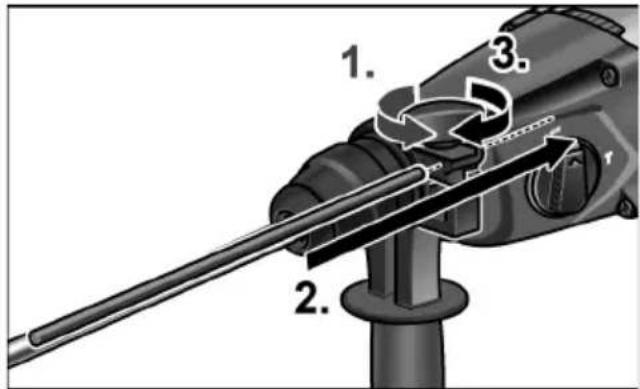

■ Sett inn verktøyet som skal brukes (1.) og drei det (2.), til det er låst fast.

■ Kontroller låsen ved å trekke i verktøyet.

Uttak av verktøyet

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

FORSIKTIG!

Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!

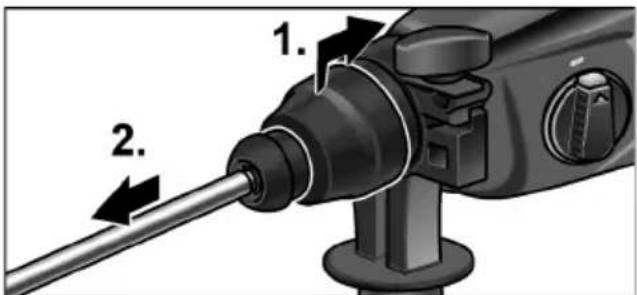

■ Trekk bak på läsehylsen (1.).

■ Ta ut verktøyet (2.).

Still inn arbeidsmodus

FORSIKTIG!

■ Trykk frigjøringstasten.

■ Dreieknappen innstilles på ønsket arbeidsmodus:

Boring

Hammerboring

HENVISNING!

I posisjonene (boring) og (hammer-boring) må frigjøringstasten være synlig (dvs. den må springe ut).

Still inn dreieretningen

FORSIKTIG!

■ Sett bryteren for forvalg av dreieretningen på ønsket posisjon:

- L mot klokkens retning

- R i klokkens retning

Innkopling av elektroverktøy

Uten lås:

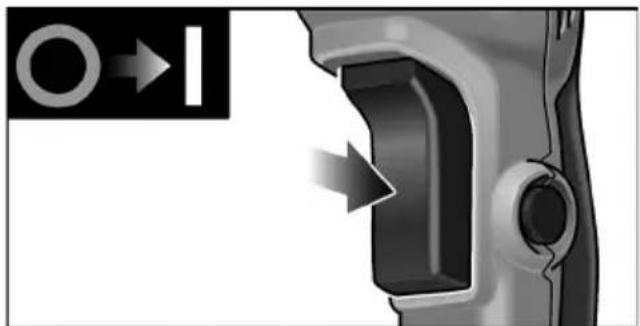

■ Trykk bryteren og hold den fast. Bryteren på elektroverktøyet gjør det mulig å la tur- hhv. slagtallet stige langsomt inntil den maksimale verdien.

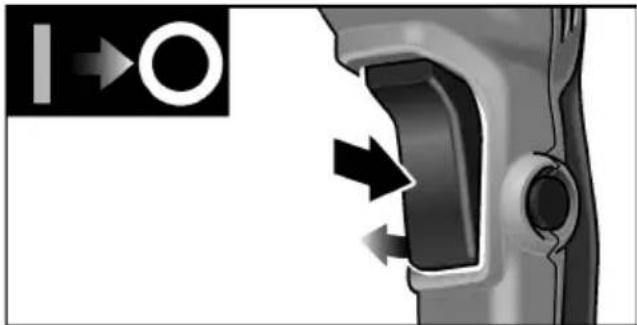

Utkobling av apparatet:

■ Slipp bryteren.

Med lås:

ADVARSEL!

Etter et strømbrudd starter det innkoplete apparatet igjen. Elektroverktøy må straks slås av!

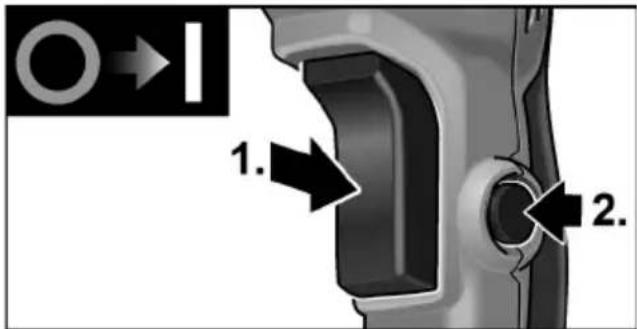

■ Trykk bryteren og hold den fast (1.).
■ Trykk läseknappen for å feste fast bryteren (2.).

Utkobling av apparatet:

■ Bryteren trykkes og slippes.

Arbeidshenvisninger

Boring/hammerboring

1. Dreieknappen for arbeidsmodus settes på symbolet (børing) hhv.
   T(hammerboring). Pass på läsen!

2. Innsetting av bor.

3. Still inn det ekstra håndtaket i ønsket posisjon.

4. Støpselet stikkes inn.

5. Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.

6. Sett boreren på og slå på elektroverktøyet.

7. Elektroverktøyet trykkes forsiktig framover.

8. Etter avsluttet boring må apparatet slås av.

9. Støpselet trekkes ut.

Andre henvisninger

• Bruk av "skarpe" verktøy øker arbeidsytelsen og også levetiden til elektroverktøyet.
  – Elektroverktøy må rengjøres etter arbeidet og må oppbevares i transportkofferten på et tørt sted.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Rengjøring

Apparatet og ventilasjonssprekkene må rengjøres regelmessig.

Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk.

Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Kullbørster

Elektroverktøyet er utstyrt med utkoplingskull.

Når disse utkoplingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.

HENVISNING!

For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garanti- forpliktelser.

Igjennom luftinntaksåpningene bak kan kullfyret kontrolleres under bruken.

Ved sterke kullgnister må elektroverktøyet straks slås av. Elektroverktøyet må leveres inn på et kundeservice verksted som er autorisert av produsenten.

Drevet

HENVISNING!

Skruene på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Elektroverktøyet har en oljesmører. Skift/påfyll av olje (fett) må foretas av et kundeservice verksted som er autorisert av produsenten.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Dersom strømledningen på elektroverktøy er skadet, må den skiftes ut med en spesiell kabel (type X). Dette fåes hos FLEX kundeservice.

Reservedeler og tilbehør

Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.

Eksplosjonstegninger og lister for reserve- deler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte apparater må gjøres ubrukelige ved å fjerne nettkabelen.

Kun for EU-land.

Ikke kast elektriske verktøy i bosset!

I henhold til det europeiske direktivet 2012/19/EF om gamle elektriske og elektro-niske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

HENVISNING!

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

CE-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under "Tekniske data" stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivet 2004/108/EF (intil 19.04.2016), 2014/30/EU (fra og med 20.04.2016), 2006/42/EF, 2011/65/EF. Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

Innehåll

Använda symboler 75

Tekniska data 75

Översikt 76

För din säkerhet 77

Uteslutning av ansvar 82

Använda symboler

WARNING!

Uteslutning av ansvar
