Marca	Flex
Modelo	FHE 2-22 SDS-plus
Tipo de produto	Furadeira de impacto
Potência nominal absorvida	710 W
Velocidade sem carga	0 - 1400 min⁻¹
Número de impactos sem carga	0 - 4300 min⁻¹
Energia máx. de impacto (EPTA 05/2009)	2,1 J
Alojamento de ferramenta	SDS-plus
Diâmetro máx. de perfuração (concreto)	22 mm
Diâmetro máx. de perfuração (madeira)	30 mm
Diâmetro máx. de perfuração (metal)	13 mm
Peso (EPTA 01/2003)	2,3 kg
Modos de trabalho	Perfuração, Martelo perfurador
Ajuste de velocidade	Variável por interruptor
Sentido de rotação	Direita/Esquerda (inversor)
Punho adicional	Sim, orientável
Batente de profundidade	Sim, ajustável
Trava de bloqueio	Sim, para funcionamento contínuo
Nível de pressão sonora	91 dB(A)
Nível de potência sonora	102 dB(A)
Vibrações (perfuração com percussão)	a_h = 17,95 m/s², K = 1,5 m/s²
Alimentação elétrica	230 V ~ (típica)
Manutenção das escovas	Parada automática no fim da vida útil, substituição por peças originais
Limpeza	Limpar as aberturas de ventilação regularmente
Garantia	Respeitar as instruções para não perder a garantia

Perguntas frequentes - FHE 2-22 SDS-plus Flex

Como trocar uma broca SDS-plus?

Puxe o alojamento de travamento (2) para trás, retire a ferramenta usada, introduza a nova broca girando até travar, e puxe-a para verificar a fixação.

Como ajustar o batente de profundidade?

Desaperte o parafuso de aperto (5) girando no sentido anti-horário, insira o batente de profundidade (4), ajuste a profundidade desejada, e reaperte o parafuso girando no sentido horário.

Como selecionar o modo perfuração ou martelo perfurador?

Pressione o botão de destravamento (7) e gire o seletor de modo (6) para o símbolo Perfuração ou Martelo perfurador. Solte o botão; ele deve retornar para confirmar o travamento.

O que fazer se a ferramenta elétrica produzir muitas faíscas nas escovas?

Desligue imediatamente a ferramenta e leve-a a uma oficina autorizada. As escovas de carvão possuem um corta-circuito automático no fim da vida útil. Substitua-as apenas por peças originais FLEX.

Posso perfurar madeira ou metal com esta furadeira?

Sim, ela pode perfurar madeira até 30 mm e metal até 13 mm. Use brocas de haste SDS-plus ou um mandril de três castanhas para brocas sem haste SDS.

Como limpar e fazer a manutenção da furadeira?

Desconecte o aparelho antes de qualquer manutenção. Limpe regularmente as aberturas de ventilação com ar comprimido seco. Limpe o interior do invólucro e o motor. Verifique a coifa antipoeira e substitua se estiver danificada.

Quais são as precauções de segurança essenciais?

Use óculos de proteção e protetor auricular. Sempre utilize o punho adicional. Segure o aparelho pelas empunhaduras isolantes. Verifique a ausência de cabos ou tubulações antes de perfurar.

Como usar a trava de bloqueio para funcionamento contínuo?

Pressione o interruptor (9) e mantenha-o pressionado, pressione a trava de bloqueio (10) para travar o interruptor na posição ligada. Para parar, pressione novamente o interruptor e solte-o.

Onde encontrar peças de reposição e acessórios?

Consulte os catálogos do fabricante em www.flex-tools.com ou entre em contato com o serviço pós-venda FLEX. Utilize exclusivamente peças originais sob pena de perder a garantia.

Como descartar o aparelho no fim da vida útil?

Corte o cabo de alimentação para torná-lo inutilizável. Não o descarte no lixo doméstico. Em conformidade com a diretiva REEE (2012/19/CE), deposite-o em um ponto de coleta para reciclagem.

MANUAL DE UTILIZADOR FHE 2-22 SDS-plus Flex

Símbolos utilizados 43
Características técnicas ..... 43
Panorâmica da máquina 44
Para sua segurança ..... 45
Ruído e vibração ..... 46
Instruções de utilização ..... 47
Manutenção e tratamento 47
Indicações sobre reciclagem ..... 49
Conformidade (€ 50
Exclusão de responsabilidades ..... 50

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Usar protecção para os ouvidos.

Indicações sobre reciclagem para o aparelho antigo (ver a pág 50)!

Martelo perfurador FHE 2-22		SDS-plus
Potência nominal absorvida	W 710
Velocidade nominal do motor	min^-1	0–1400
Número de impactos em vazio	min^-1	0–4300
Energia máxima de impacto (segundo «EPTA-procedure 05/2009»)	J	2,1
Admissão da ferramenta SDS-plus
Diámetro máx. do furo– Betão– Madeira– Metal	mm mm mm	22 30 13
Peso de acordo com «EPTA-procedure 01/2003»	kg 2,3

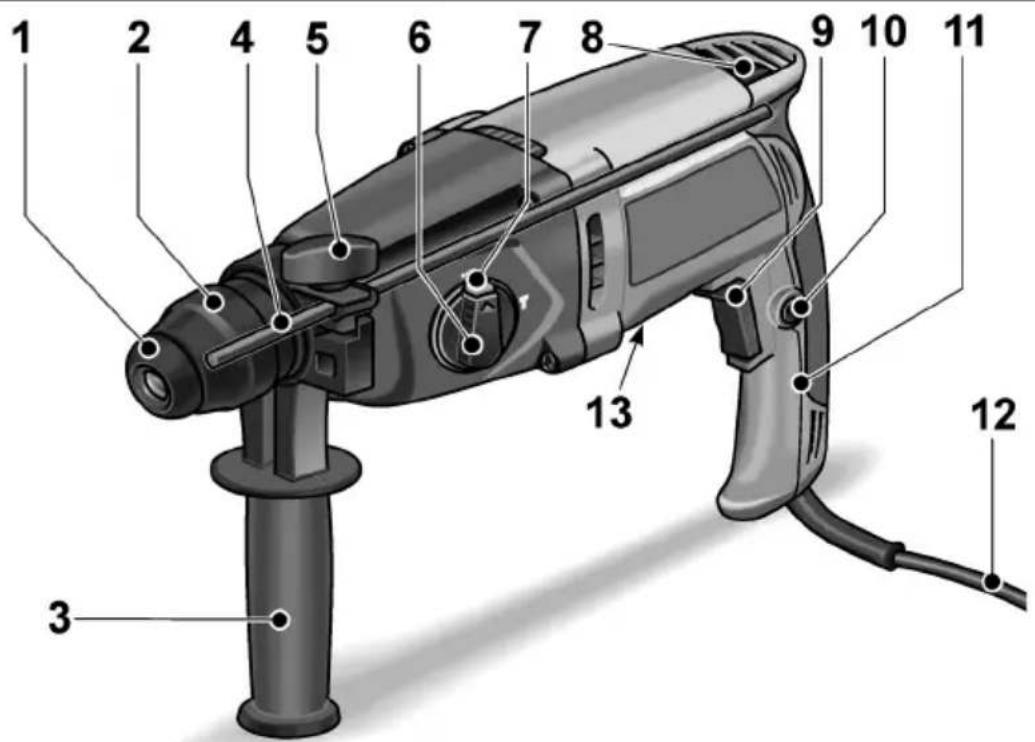

Panorâmica da máquina

1 Capa de protecção contra poeira
2 Bucha de bloqueio
3 Punho adicional
4 Batente de profundidade
5 Parafuso de aperto
6 Selector rotativo para o modo de trabalho
7 Tecla de desbloqueamento
8 Alavanca para selecção do sentido de rotação (Rotação à direita/esquerda)
9 Interruptor

Para ligar e desligar, assim como para aumentar a velocidade até ao máximo de rotações/golpes.

10 Botão de imobilização

11 Punho
12 Cabo de rede
13 Chapa de características *

Para sua segurança

AVISO!

Leia todas as indicações de segurança e instruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

• estas Instruções de serviço,
• as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

– de acordo com as disposições legais,

- em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

FHE 2-22 SDS-plus

• para utilização profissional na indústria e em oficinas,
• para furar com percussão em alvenaria e betão, para fixação de buchas e ancoragens e furos de passagem,
• para perfurar madeira e metal,
• para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.

Indicações de segurança para martelos

■ Usar protecção para os ouvidos.
O efeito de ruído pode provocar perdas de audição.
- Utilizar os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.
O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

Outras instruções de segurança

• Utilizar aparelhos detectores adequados, para detectar tubagens de alimentação ocultas, peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos eléctricos pode provocar um incêndio e choque eléctrico. Danos num tubo de gás podem provocar uma explosão.
  A penetração num cano de água provoca danos materiais ou pode provocar um choque eléctrico.

■ Manter a ferramenta eléctrica fixa com ambas as mãos ao trabalhar e procurar manter uma posição de segurança. A ferramenta eléctrica é mais segura conduzida com ambas as mãos.

■ Fixar a peça a trabalhar.

Uma peça mantida fixa com um dispositivo de fixação está mais segura do que presa na sua mão.

- Não utilizar a ferramenta eléctrica com o cabo de ligação danificado. Não tocar no cabo de ligação danificado e desligar a ficha da tomada, se o cabo for danificado durante o trabalho.

Cabos de ligação danificados aumentam o risco de um choque eléctrico.

■ Só utilizar ferramentas com admissão da ferramenta SDS-plus.

Verificar o bloqueio correcto, puxando aferramenta.

Se a capa de protecção contra poeira estiver danificada, requerer imediata-mente a sua substituição.

A capa de protecção contra poeira impede a entrada de pó na admissão da ferra- menta.

As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades.

A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reacções alérgicas.

• Providenciar uma boa ventilação no local de trabalho!
• Se possível, utilizar uma aspiração de pó independente.
• Recomenda-se a utilização de uma máscara de protecção da respiração com uma classe de filtro P2.

Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).

Para identificação da ferramenta eléctrica utilizar somente chapas autocolantes. Não fazer furos na estrutura da serra.

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho comporta normalmente:

– Nível de pressão acústica: 91 dB(A);

– Nível de ruído-potência: 102 dB(A);

- Insegurança: K = 3 dB.

Valor global de vibrações:

- Ao furar com percussão:

• Valor de emissão: a _h = 17,95 m/s ^2
• Insegurança: K = 1,5 m/s

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos.

Na utilização diária alteram-se os valores de ruído e de oscilação.

i INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma estimativa exacta da carga das vibrações, devem, também, ser considerados os tempos, durante os quais o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização.

Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e acessórios e verificar, se o fornecimento está completo e se existem danos provocados pelo transporte.

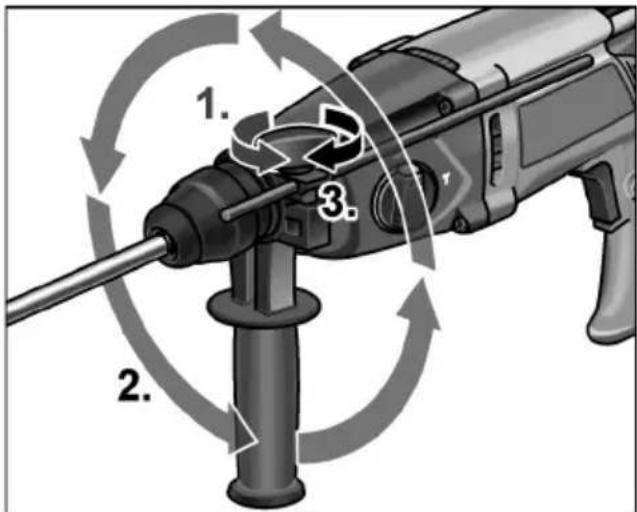

Ajustar o punho adicional

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

ATENÇÃO!

Utilizar a ferramenta eléctrica só com o punho adicional montado.

O punho adicional pode ser rodado em qualquer posição, para garantir um trabalho seguro e sem de fadiga.

- Eliminar encravamentos rodando o para-fuso de aperto no sentido contrário ao dos ponteiros do relógio.

■ Rodar o punho adicional para a posição pretendida.

Rodando o punho adicional no sentido dos ponteiros do relógio, fixar o punho na posição desejada.

Montar o batente de profundidade

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

■ Soltar o parafuso de aperto, rodando-o no sentido contrário ao dos ponteiros do relógio.
■ Inserir o batente de profundidade.
■ Regular o batente de profundidade para a necessária profundidade do furo.
■ Apertar o parafuso de aperto, rodando-o no sentido dos ponteiros do relógio.

Utilização de ferramentas com veio SDS

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

ATENÇÃO!

Ferramentas de utilização aplicadas podem ficar muito quentes.

Utilizar luvas de protecção.

INDICAÇÃO!

As ferramentas utilizadas têm de ter um veio SDS. Para ferramentas sem veio SDS (p. ex., broca para madeira), deve-se utilizar uma bucha com aperto de três dentes.

■ Controlar a capa de protecção contra poeira.

• Limpar a capa suja.
• Solicitar a substituição da capa de protecção contra poeira quando danificada.

■ Inserir a ferramenta de trabalho (1.) e rodá-la (2.) até ficar bloqueada.

■ Controlar o bloqueio na ferramenta de utilização, puxando-a.

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

ATENÇÃO!

Ferramentas de utilização aplicadas podem ficar muito quentes.

Utilizar luvas de protecção.

■ Puxar a bucha de bloqueio para trás (1.).
■ Desmontar a ferramenta de utilização (2.).

Regular o modo de trabalho

ATENÇÃO!

Alterar o modo de trabalho só com a ferra- menta eléctrica completamente parada.

■ Regular o selector rotativo para o modo de trabalho pretendido:

Furar

Furar com percussão

INDICAÇÃO!

Nas posições (Furar), (Furar com percussão) e (cinzelar) tem que ser visível o bloquear da tecla de desbloqueamento (saltar para fora).

Regular o sentido de rotação

ATENÇÃO!

Alterar o modo de trabalho só com a ferramenta eléctrica completamente parada.

■ Posicionar o selector do sentido da rotação na posição necessária:

• L no sentido contrário aos ponteiros do relógio
  – R no sentido dos ponteiros do relógio

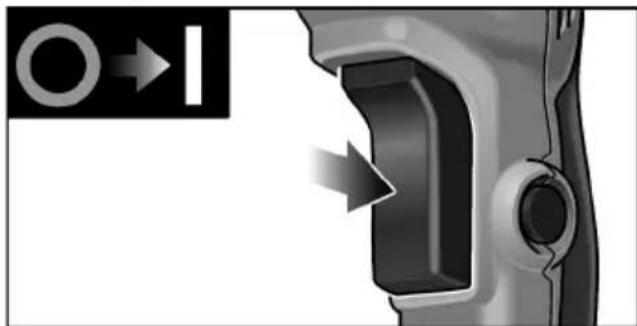

Ligar a ferramenta eléctrica Sem engate:

■ Premir o interruptor e mantê-lo nessa posição.

O interruptor da ferramenta eléctrica permite um aumento lento do número de rotações e de golpes até ao valor máximo pretendido.

Desligar o aparelho:

■ Soltar o interruptor.

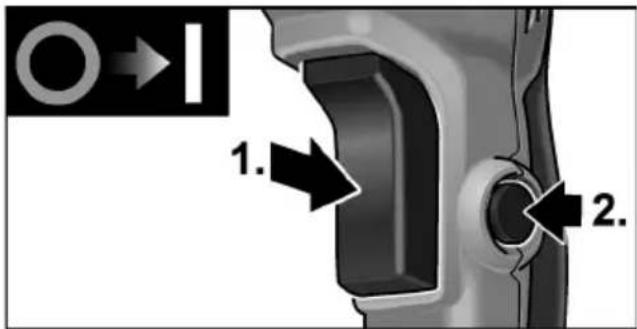

Com engate:

AVISO!

Depois de uma falha de corrente a ferramenta eléctrica ligada volta a arrancar. Desligar imediatamente a ferramenta eléctrica!

■ Pressionar e manter premido o interruptor (1.).
■ Pressionar o botão de imobilização para bloquear o interruptor (2.).

Desligar o aparelho:

■ Premir e libertar o interruptor.

Indicações sobre trabalho

Furar/Furar com percussão

1. Colocar o selector rotativo para o modo de trabalho no símbolo (Furar) ou (Furar com percussão). Dar atenção ao bloqueamento!

2. Colocar a broca.

3. Regular o punho adicional para a posição pretendida.
4. Ligar a ficha à tomada.

5. Segurar a ferramenta eléctrica com ambas as mãos e assumir a posição de trabalho.

6. Fixar a broca e ligar a ferramenta eléctrica.

7. Pressionar suavemente a ferramenta eléctrica para a frente.
8. Depois de terminado o furo, desligar o aparelho.
9. Desligar a ficha da tomada.

Outras indicações

• A aplicação de ferramentas de utilização «afiadas» aumenta o rendimento e o tempo de duração da ferramenta eléctrica.
• Depois do trabalho, limpar a ferramenta eléctrica e guardá-la dentro da mala de transporte num local seco.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

Limpeza

Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.

Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A ferramenta eléctrica está equipada com escovas de carvão para corte de ligação.

Depois de se atingir o limite máximo de des-gaste das escovas de carvão, a ferramenta eléctrica desliga automaticamente da corrente.

i INDICAÇÃO!

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, pode-se observar a ignição dos carvões, durante o funcionamento.

Com faíscas muito intensas das escovas de carvão, desligar imediatamente a ferramenta eléctrica. Entregar a ferramenta eléctrica para reparação numa oficina autorizada pelo fabricante.

Engrenagem

i INDICAÇÃO!

Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

A ferramenta eléctrica dispõe de uma lubrificação de massa lubrificante.

A mudança/enchimento de massa lubrificante deve ser efectuada numa oficina de Assistência Técnica autorizada pelo fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Se o cabo de ligação da ferramenta eléctrica apresentar danos, ele tem que ser substituído por um outro especialmente preparado (tipo de aplicação X).

Ele pode ser adquirido através dos Serviços Técnicos FLEX.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para outros acessórios, principalmente ferramentas de utilização.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/CE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

i INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60745 de acordo com as determinações das directivas

2004/108/CE (até 19.04.2016),

2014/30/UE (a partir de 20.04.2016),

2006/42/CE, 2011/65/CE.

Responsável pela documentação técnica:

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

Inhoud
