Tipo de produto	Martelo perfurador e rompedor
Marca	Flex
Modelo	CHE 5-40 SDS-max
Potência nominal absorvida	1150 W
Velocidade em vazio	380 rpm
Número de impactos em vazio	2900 golpes/min
Energia máx. de percussão (EPTA 05/2009)	10 J
Diâmetro máx. de perfuração em concreto	40 mm
Diâmetro máx. de perfuração em alvenaria (coroa)	90 mm
Peso (EPTA 01/2003)	6,4 kg
Classe de proteção	II (dupla isolação)
Alojamento da ferramenta	SDS-max
Lubrificação	Graxa
Empunhadura auxiliar	Sim, ajustável em rotação
Seletor de modo de trabalho	Martelo perfurador / Martelo rompedor / Ajuste da posição do cinzel
Embreagem de segurança	Sim
Nível de pressão sonora LpA	96 dB(A)
Nível de potência sonora LWA	107 dB(A)
Valor de vibração (perfuração)	8,9 m/s² (incerteza K=1,5)
Valor de vibração (cinzelamento)	14,2 m/s² (incerteza K=1,5)
Alimentação	Rede elétrica, 230 V
Manutenção	Limpeza regular das aberturas de ventilação; escovas de carvão autoajustáveis; substituição por assistência técnica autorizada
Segurança	Uso de óculos, capacete antirruído, proteção respiratória recomendado

Perguntas frequentes - CHE 5-40 SDS-max Flex

Que tipo de ferramenta é o Flex CHE 5-40 SDS-max ?

É um martelo perfurador e rompedor profissional destinado a perfurar alvenaria e concreto, bem como realizar trabalhos de cinzelamento leves.

Como mudar o modo de trabalho ?

Gire o seletor de modo de trabalho (referência 3) para a posição desejada: martelo perfurador, martelo rompedor ou ajuste da posição do cinzel. Faça este ajuste apenas quando a ferramenta estiver parada.

Como ajustar a posição do cinzel ?

Coloque o seletor na posição de ajuste do cinzel (símbolo correspondente). Gire o cinzel até o ângulo desejado (12 posições, a cada 30°). Em seguida, retorne o seletor para o modo de cinzelamento.

Como trocar a ferramenta (broca ou cinzel) ?

Puxe o soquete de travamento para trás, remova a ferramenta usada. Para inserir uma nova ferramenta, limpe e lubrifique levemente a haste, insira-a girando até travar. Verifique puxando-a.

Quais proteções usar durante a operação ?

Use sempre óculos de proteção, capacete antirruído e proteção respiratória leve. Use luvas de proteção para manusear ferramentas quentes.

O que fazer se a embreagem de segurança for acionada ?

Desligue imediatamente a ferramenta. A embreagem é acionada em caso de sobrecarga (torque limite excedido). Após o resfriamento, você pode retomar o trabalho reduzindo a pressão.

Como fazer a manutenção da ferramenta ?

Limpe regularmente o aparelho e as aberturas de ventilação com ar comprimido seco. As escovas de carvão são autoajustáveis: quando a ferramenta parar, mande substituí-las por uma assistência técnica autorizada. Não desaperte a carcaça das engrenagens durante a garantia.

Quando substituir as escovas de carvão ?

A ferramenta para automaticamente quando as escovas estão desgastadas. Substitua-as apenas com peças originais do fabricante através de uma assistência técnica autorizada. Observe faíscas excessivas no coletor.

Qual o diâmetro máximo de perfuração em concreto ?

O diâmetro máximo de perfuração em concreto é de 40 mm. Para alvenaria (coroa de metal duro), pode chegar a 90 mm.

Qual é a potência desta ferramenta ?

A potência nominal absorvida é de 1150 W. A energia de percussão máxima é de 10 J conforme o procedimento EPTA 05/2009.

MANUAL DE UTILIZADOR CHE 5-40 SDS-max Flex

pt Instruções de serviço originais 43

Para sua segurança 43

Ruído e vibração 45

Panorâmica da máquina 46

Instruções de utilização ..... 47

Manutenção e tratamento 49

Indicações sobre reciclagem ..... 50

Conformidade C€ 50

Exclusão de responsabilidades ..... 50

Símbolos utilizados

AVISO!

Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.

CUIDADO!

Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Carateriza conselhos de utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de proteção!

Usar proteção auditiva!

Usar leve proteção respiratória!

Indicações sobre reciclagem para o aparelho usado (ver a pág. 50)!

Classe de protecção II (completamente isolado)

Para sua segurança

AVISO!

Leia todas as indicações de segurança, instruções, figuras e especificações fornecidas com a ferramenta elétrica.

Negligências no respeito pelas indicações de segurança podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

Ler antes da utilização da ferramenta elétrica e proceder em conformidade:

• estas Instruções de serviço,
• as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.°: 315.915),

- as regras e as normas em vigor para prevenção de acidentes no local de utilização.

Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada

- de acordo com as disposições legais,

- em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

O martelo para furar e cinzelar CHE 5-40 SDS-max foi concebido

• para a utilização profissional na indústria e em oficinas,
• para furar com percussão em alvenaria e betão, para fixação de buchas e ancoragens e furos de passagem,
• para pequenos trabalhos de encalcar para remover reboco e ladrilhos,
• para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.

Indicações de segurança para martelos

■ Use proteção auditiva. O efeito de ruído pode provocar perdas de audição.
■ Utilize os punhos adicionais fornecidos com o aparelho. A perda de controlo pode dar origem a ferimentos.
■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico.

Instruções de segurança ao usar brocas longas com martelos perfuradores

■ Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho.
A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal.
■ Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem dobrar-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal.

Outras instruções de segurança

Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque elétrico.
- Segure a ferramenta elétrica com ambas as mãos ao trabalhar e procure manter uma posição de segurança. A ferramenta elétrica é mais segura quando conduzida com ambas as mãos.
■ Fixe a peça a trabalhar. Uma peça mantida fixa num dispositivo de aperto está mais segura do que presa na sua mão.
Não utilize a ferramenta elétrica com o cabo danificado. Não toque no cabo danificado e desligue a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de choque elétrico.
- Utilizar apenas ferramentas com dispositivo de admissão da ferramenta SDS-max. Verificar o bloqueio correto, puxando a ferramenta.
Se a capa de proteção contra poeira estiver danificada, requerer imediata-mente a sua substituição. A capa de proteção contra poeira impede a entrada de pó na admissão da ferramenta.
As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades. A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reações alérgicas.
- Providenciar uma boa ventilação no local de trabalho!
- Se possível, utilizar um sistema de aspiração de pó independente.
- Recomenda-se a utilização de uma máscara respiratória com uma classe de filtro P2.

• Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).
  Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura.
  A tensão da rede e a indicação de tensão na chapa de caraterísticas têm de ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841.

O nível de ruído de valorização A do aparelho comporta, normalmente:

- Nível de pressão acústica L_pA : 96 dB(A);

- Nível de potência acústica LWA: 107 dB(A);

- Insegurança K: 3 dB.

Valor global de vibrações:

– Ao furar com percussão:
– Valor de emissão ah: 8,9 m/s	2
– Insegurança K: 1,5 m/s	2

– Ao cinzelar:
– Valor de emissão a_h : 14,2 m/s	2
– Insegurança K: 1,5 m/s	2

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de oscilação alteram-se.

i INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga de vibrações. O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante

o período global de trabalho.

Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

CUIDADO!

Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.

Martelo para furar e cinzelar C		HE 5-40 SDS-max
Potência nominal absorvida	W 11	50
Número de rotações em vazio	rpm	380
Número de impactos em vazio	min ^-1	2900
Energia máxima de impacto (segundo «EPTA-procedure 05/2009»)	J	10
Lubrificação		Graxa
Admissão da ferramenta		SDS-max
Diâmetro máx. do furo – Betão– Alvenaria (coroa de furar HM)	mm mm	40 90
Peso de acordo com «EPTA-procedure 01/2003»	kg	6,4
Classe de proteção		II /☐

Panorâmica da máquina

1 Capa de proteção contra poeira
2 Bucha de bloqueio
3 Seletor rotativo para o modo de trabalho
4 Amortecimento de vibrações
5 Interruptor
6 Punho
7 Cabo de rede

8 Punho adicional
9 Chapa de caraterísticas *
10 Roda de ajuste para pré-selecção de rotações e de golpes
11 LED: Pronto a funcionar
12 Massa lubrificante para ferramentas

* não é visível

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte.

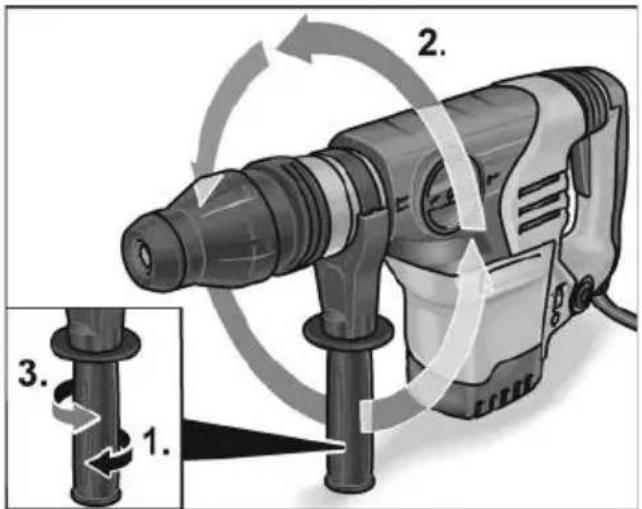

Ajustar o punho adicional

AVISO!

Antes de qualquer intervenção na ferra- menta elétrica, desligar a ficha da tomada.

CUIDADO!

Utilizar a ferramenta elétrica só com o punho adicional montado.

O punho adicional pode ser rodado para qualquer posição, para garantir um trabalho seguro e sem fadiga.

• Eliminar encravamentos, rodando o punho adicional no sentido contrário ao dos ponteiros do relógio (1.).
  ■ Rodar o punho adicional para a posição pretendida (2.).
  ■ Fixar o ajuste, rodando o punho adicional no sentido dos ponteiros do relógio (3.).

Troca de ferramenta

AVISO!

Antes de qualquer intervenção na ferra- menta elétrica, desligar a ficha da tomada.

CUIDADO!

As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!

INDICAÇÃO!

As ferramentas utilizadas têm de ter uma haste SDS-max.

Aplicação das ferramentas

■ Limpar as ferramentas e lubrificar ligeiramente a haste.
■ Controlar a capa de proteção contra poeira.

• Limpar a capa suja.
• Solicitar a substituição da capa de proteção contra poeira quando danificada.

■ Inserir a ferramenta de aplicação (1.) e rodá-la (2.) até ficar bloqueada.

■ Inserir a ferramenta de aplicação (1.) e rodá-la (2.) até ficar bloqueada.

■ Controlar o bloqueio, puxando a ferramenta de aplicação.

- Inserir a ferramenta de aplicação (1.) e rodá-la (2.) até ficar bloqueada. - Controlar o bloqueio, puxando a ferramenta de aplicação.

■ Puxar a bucha de bloqueio para trás (1.).
■ Desmontar a ferramenta de aplicação (2.).

Regular o modo de trabalho

CUIDADO!

Alterar o modo de trabalho somente com a ferramenta elétrica completamente parada.

- Rodar o seletor rotativo até encaixar audivelmente no modo de trabalho pretendido:

1. Furar com percussão

1. Cinzelar

2. Regular a posição do cinzel (ver aqui)

i INDICAÇÃO!

• Em todas as posições, deve ouvir-se o seletor rotativo engatar.
• Na posição para regular a posição do cinzel (3.), não ligar a ferramenta elétrica.

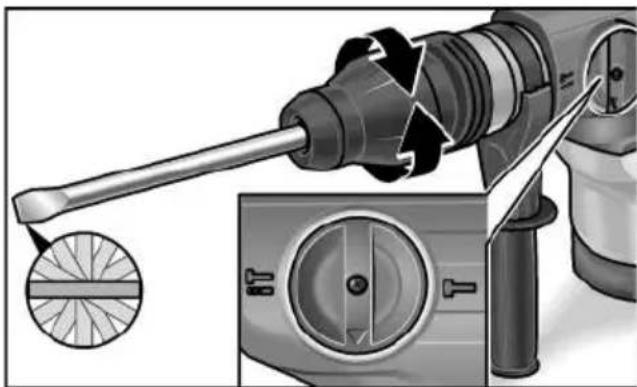

Regular a posição do cinzel

O cinzel pode ser ajustado em 12 posições diferentes (deslocado, respectivamente em 30°).

■ Colocar o seletor rotativo para o modo de trabalho na posição indicada.
■ Rodar o cinzel, até este apresentar o ângulo pretendido.

■ Colocar o seletor rotativo para o modo de trabalho no símbolo

Ligar a ferramenta elétrica

■ Premir o interruptor e mantê-lo nessa posição.
Desligar o aparelho:
■ Soltar o interruptor.

Acoplamento de segurança

CUIDADO!

Se o acoplamento de segurança actuar, desligar imediatamente o aparelho!

O acoplamento de segurança separa o motor da ferramenta, se um valor limite de binário for ultrapassado. A ferramenta de utilização fica parada. Deste modo, o motor e a engrenagem são protegidos contra danos.

Indicações sobre trabalho

i INDICAÇÃO!

O mecanismo de martelo só começa a trabalhar a partir de uma determinada temperatura de serviço. Em trabalhos a baixa temperatura ambiente, pressionar a ponta da ferramenta firmemente contra a superfície de trabalho, enquanto o aparelho trabalha. Se necessário, repetir até a temperatura de serviço ser alcançada e o mecanismo de martelo começar a trabalhar.

Furar com percussão

1. Colocar o seletor rotativo para o modo de trabalho no símbolo
2. Colocar a broca.
3. Regular o punho adicional para a posição pretendida.
4. Ligar a ficha à tomada.
5. Segurar a ferramenta elétrica com ambas as mãos e assumir a posição de trabalho.
6. Fixar a broca e ligar a ferramenta elétrica.
7. Pressionar suavemente a ferramenta elétrica para a frente.
8. Depois de terminado o furo, desligar o aparelho.
9. Desligar a ficha da tomada.

Cinzelar

1. Colocar o cinzel.
2. Colocar o seletor rotativo para o modo de trabalho na posição para regular a posição do cinzel.
3. Rodar o cinzel para a posição pretendida.
4. Colocar o seletor rotativo para o modo de trabalho no símbolo
5. Regular o punho adicional para a posição pretendida.
6. Ligar a ficha à tomada.
7. Segurar a ferramenta elétrica com ambas as mãos e assumir a posição de trabalho.

8. Ligar a ferramenta elétrica.

9. Ao cinzelar, pressionar suavemente a ferramenta elétrica para a frente, de modo a que não salte.

10. Depois de terminado o trabalho, desligar o aparelho.

11. Desligar a ficha da tomada.

Outras indicações

• A utilização de ferramentas de aplicação «afiadas» aumenta o rendimento e o tempo de vida útil da ferramenta elétrica.
• Se possível, trabalhar em intervalos: Trabalhar 30 segundos, arrefecer 90 segundos.
• Depois do trabalho, limpar a ferramenta elétrica e guardá-la dentro da mala de transporte, num local seco.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferra- menta elétrica, desligar a ficha da tomada.

Limpeza

Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.

Escovas de carvão

A ferramenta elétrica está equipada com escovas de carvão para corte de ligação. Depois de se atingir o limite de desgaste das escovas de carvão, a ferramenta elétrica desliga-se automaticamente.

i INDICAÇÃO!

Na substituição, utilizar somente peças originais do fabricante. Caso sejam utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, pode observar-se a ignição dos carvões durante o funcionamento.

Com faíscas muito intensas das escovas de carvão, desligar imediatamente a ferramenta elétrica.

Entregar a ferramenta elétrica para reparação numa oficina de Serviços Técnicos autorizada pelo fabricante.

Engrenagem

i INDICAÇÃO!

Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

A ferramenta eléctrica dispõe de uma lubrificação de graxa. A mudança/enchimento de graxa deve ser efectuada numa oficina de Assistência Técnica autorizada pelo fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Se o cabo de ligação da ferramenta elétrica apresentar danos, tem de ser substituído por um outro especialmente preparado (tipo de aplicação X). Este pode ser adquirido através dos Serviços Técnicos FLEX.

Peças de substituição e acessórios

Para mais acessórios, principalmente ferramentas de aplicação, consulte os catálogos do fabricante.

Pode consultar desenhos de explosão e listas de peças de substituição na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE. Não coloque as ferramentas elétricas no lixo doméstico!

Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas

elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

i INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

determinações das diretivas

2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsável pela documentação técnica:

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes de uma interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

Inhoud
