Tipo di prodotto	Martello perforatore e scalpellatore
Marca	Flex
Modello	CHE 5-40 SDS-max
Potenza nominale assorbita	1150 W
Velocità a vuoto	380 tr/min
Numero di impatti a vuoto	2900 cps/min
Energia max. di impatto (EPTA 05/2009)	10 J
Diametro max. di foratura nel calcestruzzo	40 mm
Diametro max. di foratura nella muratura (corona)	90 mm
Peso (EPTA 01/2003)	6,4 kg
Classe di protezione	II (doppio isolamento)
Attacco utensile	SDS-max
Lubrificazione	Grasso
Impugnatura ausiliaria	Sì, regolabile in rotazione
Selettore modalità di lavoro	Martello perforatore / Martello scalpellatore / Regolazione posizione scalpello
Frizione di sicurezza	Sì
Livello di pressione acustica LpA	96 dB(A)
Livello di potenza sonora LWA	107 dB(A)
Valore di vibrazione (foratura)	8,9 m/s² (incertezza K=1,5)
Valore di vibrazione (scalpellatura)	14,2 m/s² (incertezza K=1,5)
Alimentazione	Rete, 230 V
Manutenzione	Pulizia regolare delle feritoie di ventilazione; spazzole di carbone auto-stoppanti; sostituzione presso centro assistenza autorizzato
Sicurezza	Uso di occhiali, cuffie antirumore, protezione respiratoria raccomandato

Domande frequenti - CHE 5-40 SDS-max Flex

Che tipo di utensile è il Flex CHE 5-40 SDS-max?

È un martello perforatore e scalpellatore professionale destinato a forare muratura e calcestruzzo, nonché a eseguire lavori di scalpellatura leggera.

Come cambiare la modalità di lavoro?

Ruotare il selettore della modalità di lavoro (riferimento 3) sulla posizione desiderata: martello perforatore, martello scalpellatore o regolazione della posizione dello scalpello. Eseguire questa regolazione solo a utensile fermo.

Come regolare la posizione dello scalpello?

Posizionare il selettore sulla posizione di regolazione dello scalpello (simbolo corrispondente). Ruotare lo scalpello fino all'angolazione desiderata (12 posizioni, ogni 30°). Quindi riportare il selettore sulla modalità scalpellatura.

Come cambiare l'utensile (punta o scalpello)?

Tirare il manicotto di bloccaggio all'indietro, rimuovere l'utensile usato. Per inserire un nuovo utensile, pulire e lubrificare leggermente il gambo, inserirlo ruotando fino al bloccaggio. Verificare tirandolo.

Quali protezioni indossare durante l'uso?

Indossare sempre occhiali di protezione, cuffie antirumore e una protezione respiratoria leggera. Utilizzare guanti di protezione per maneggiare utensili caldi.

Cosa fare se la frizione di sicurezza si attiva?

Spegnere immediatamente l'utensile. La frizione si attiva in caso di sovraccarico (coppia limite superata). Dopo il raffreddamento, riprendere il lavoro riducendo la pressione.

Come effettuare la manutenzione dell'utensile?

Pulire regolarmente l'apparecchio e le feritoie di ventilazione con aria compressa secca. Le spazzole di carbone sono auto-stoppanti: quando l'utensile si ferma, farle sostituire da un centro assistenza autorizzato. Non svitare il carter degli ingranaggi durante la garanzia.

Quando sostituire le spazzole di carbone?

L'utensile si ferma automaticamente quando le spazzole sono usurate. Sostituirle solo con parti originali del produttore tramite un centro assistenza autorizzato. Controllare scintille eccessive sul collettore.

Qual è il diametro massimo di foratura nel calcestruzzo?

Il diametro massimo di foratura nel calcestruzzo è di 40 mm. Per la muratura (corona in metallo duro), può raggiungere 90 mm.

Qual è la potenza di questo utensile?

La potenza nominale assorbita è di 1150 W. L'energia di impatto massima è di 10 J secondo la procedura EPTA 05/2009.

MANUALE UTENTE CHE 5-40 SDS-max Flex

it Istruzioni per l'uso originali 27

Simboli utilizzati 27
Simboli sull'apparecchio 27
Per la vostra sicurezza 27
Rumore e vibrazione 29
Dati tecnici 29
Guida rapida 30
Istruzioni per l'uso 31
Manutenzione e cura 33
Avvertenze per lo smaltimento ..... 34
Conformità C€ 34
Esclusione della responsabilità ..... 34

Simboli utilizzati

ATTENZIONE!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di gravi lesioni.

PRUDENZA!

Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avvertenza sussiste il pericolo di lesioni o danni alle cose.

AVVERTENZA!

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare la protezione acustica!

Usare una maschera antipolvere leggera!

Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 34!

Classe di protezione II (isolato completamente)

Per la vostra sicurezza

ATTENZIONE!

Leggere tutte le avvertenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l'utensile elettrico. La mancata ottemperanza alle avvertenze e alle istruzioni può dare luogo a scosse elettriche, a incendi e/o a lesioni serie. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

Prima di usare l'elettroutensile, leggere e rispettare i documenti elencati di seguito:

• queste istruzioni per l'uso,
• le "Istruzioni di sicurezza generali" per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti n°: 315.915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia dal suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo

• per un utilizzo conforme alle finalità d'uso,
• in condizioni tecniche e di sicurezza perfette.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Utilizzo conforme alle finalità d'uso Il martello perforatore scalpellatore CHE 5-40 SDS-max è concepito

• per l'impiego professionale nell'industria e nell'artigianato,
• per la foratura a percussione in muratura e calcestruzzo, per il fissaggio di tasselli ed ancoraggi e per fori passanti,
• per lavori di scalpellatura leggera, per rimuovere intonaco e piastrelle,
• per l'impiego con attrezzi appropriati a tali lavori e raccomandati dal produttore per questo elettroutensile.

Avvertenze di sicurezza per il martello

• Indossare la protezione acustica. L'effetto del rumore può causare la perdita dell'udito.
  ■ Usare le impugnature supplementari fornite con l'apparecchio. La perdita del controllo può causare lesioni.
  ■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

Istruzioni di sicurezza per l'utilizzo di punte lunghe con martelli perforatori

Iniziare la foratura sempre ad un ridotto numero di giri e con la testa della punta a contatto con il pezzo in lavorazione. A numeri di giri superiori, la punta probabilmente si curverebbe in caso di rotazione libera senza contatto con il pezzo in lavorazione, causando lesioni all'operatore.
Esercitare pressione soltanto direttamente in linea con la punta, senza eccedere nella pressione stessa. Le punte possono curvarsi, causando rotture o perdite di controllo dell'utensile e, di conseguenza, lesioni all'operatore.

Ulteriori avvertenze di sicurezza

Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendi e scosse elettriche. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali e può causare una scossa elettrica.

■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Per guidare in sicurezza l'elettroutensile occorre usare entrambe le mani.
■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.
Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.
■ Utilizzare solo utensili con mandrino SDS-max. Controllare il corretto bloccaggio tirando l'utensile.
■ Fare sostituire immediatamente una ghiera antipolvere danneggiata. La ghiera antipolvere impedisce la penetrazione della polvere nel mandrino.
■ Lo sviluppo di polvere da materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.
- Provvedere ad una buona ventilazione del posto di lavoro!
- Se possibile, utilizzare un'aspirazione delle polveri esterna.
- Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2.
■ Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amianto).
■ Per contrassegnare l'elettroutensile usare solo targhette adesive. Non praticare fori nella carcassa.
■ La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 62841.

Il livello di rumore ponderato A dell'apparecchio è tipicamente:

– Livello di pressione acustica L_pA : 96 dB(A);

– Livello di potenza acustica L_WA : 107 dB(A);

- Incertezza K: 3 dB.

Valore totale di vibrazione:

- Durante la foratura a percussione: - Valore di emissione a_h : 8,9 m/s - Incertezza K: 1,5 m/s

- Durante la scalpellatura: - Valore di emissione a_h : 14,2 m/s ^2 - Incertezza K: 1,5 m/s ^2

ATTENZIONE!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVERTENZA!

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili. Tale procedimento è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.

Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Ciò può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi nei quali l'apparecchio è spento oppure è in funzione ma non è effettivamente impiegato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati,

riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Martello perforatorescalpellatore		CHE 5-40SDS-max
Potenza assorbitanominale	W 1150
Numero di giri a vuoto	min^-1	380
Frequenza dipercussione a vuoto	min^-1	2900
Max. energiadipercussione singola(secondo la “EPTA-procedure 05/2009”)	J	10
Lubrificazione		Grasso
Portautensile		SDS-max
Diametro max. foro– calcestruzzo– muratura(punta a coronain metallo duro)	mm mm	4090
Peso secondo la “EPTA-procedure 01/2003”	kg	6,4
Classe di protezione		II / [IMAGE]

Guida rapida

1 Ghiera antipolvere
2 Manicotto di serraggio
3 Manopola per la modalità di lavoro
4 Sistema antivibrazione
5 Interruttore
6 Impugnatura
7 Cavo d'alimentazione

8 Impugnatura supplementare
9 Targhetta d'identificazione *
10 Rotella di regolazione per la presezione di velocità di rotazione e percussione
11 LED: stand-by
12 Grasso per l'utensile

* non visibile

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni da trasporto.

Regolazione dell'impugnatura supplementare

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

PRUDENZA!

Usare l'elettroutensile solo con l'impugnatura supplementare montata. L'impugnatura supplementare può essere ruotata in una posizione qualsiasi, per garantire un lavoro in sicurezza ed ergonomico.

■ Allentare il serraggio ruotando l'impugnatura supplementare in senso antiorario (1.).
■ Portare l'impugnatura supplementare nella posizione desiderata (2.).
■ Fissare la posizione regolata girando l'impugnatura supplementare in senso orario (3.).

Cambio degli utensili

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

PRUDENZA!

Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!

i AVVERTENZA!

Gli utensili utilizzati devono disporre di un codolo SDS-max.

Inserimento degli utensili

■ Pulire l'utensile e ingrassare leggermente il codolo.
■ Controllare la ghiera antipolvere.
– Pulire la ghiera, se sporca.
– Fare sostituire la ghiera antipolvere se difettosa.

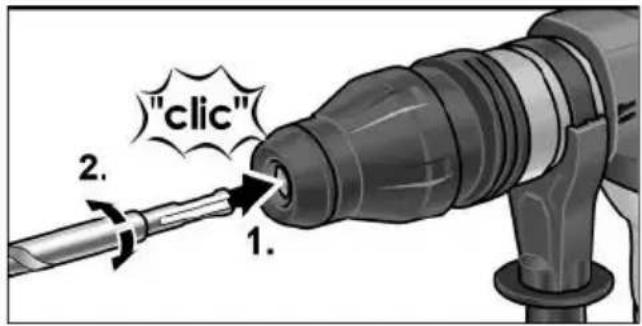

■ Inserire (1.) e ruotare (2.) l'utensile finché non si blocca.
■ Controllare il bloccaggio tirando l'utensile.

Rimozione degli utensili

■ Tirare indietro il manicotto di serraggio (1.).

■ Rimuovere l'utensile (2.).

Impostazione della modalità di lavoro

PRUDENZA!

Cambiare modalità di lavoro solo quando l'elettroutensile è fermo.

Girare la manopola fino a farla scattare in modo udibile nella modalità di lavoro desiderata:

1. Foratura a percussione
2. Scalpellatura
3. Posizionamento dello scalpello (vedi sotto)

AVVERTENZA!

• In tutte le posizioni la manopola deve scattare in modo udibile.
• Nella posizione per la regolazione dello scalpello (3.) non accendere l'elettro-utensile.

Posizionamento dello scalpello

Lo scalpello può essere regolato su 12 posizioni (ogni spostamento 30°).

■ Portare la manopola della modalità di lavoro nella posizione indicata.
■ Ruotare lo scalpello fino a raggiungere l'angolazione desiderata.

■ Regolare la manopola della modalità di lavoro sul simbolo

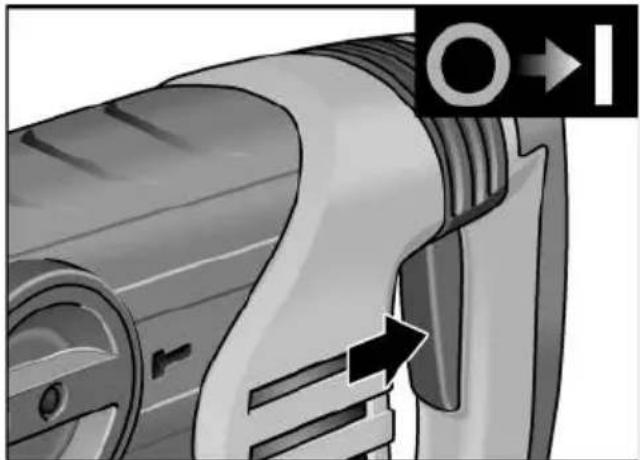

Accensione dell'elettroutensile

■ Premere e mantenere premuto l'interruttore.
Spegnere l'apparecchio:
■ Rilasciare l'interruttore.

Giunto di sicurezza

PRUDENZA!

Se scatta il giunto di sicurezza, spegnere immediatamente l'apparecchio!

Il giunto di sicurezza stacca il motore dall'utensile quando si supera un valore limite predefinito del momento torcente. L'utensile impiegato si ferma. Con questo si proteggono motore ed ingranaggio da eventuali danni.

Istruzioni per il lavoro

i AVVERTENZA!

Il meccanismo del martello inizia a lavorare solo a partire da una determinata temperatura d'esercizio. Lavorando a basse temperature ambientali, spingere saldamente la punta dell'utensile contro la superficie di lavoro mentre l'apparecchio è in funzione. All'occorrenza ripetere l'operazione, finché viene raggiunta la temperatura d'esercizio e il meccanismo del martello inizia a lavorare.

Foratura a percussione

1. Portare la manopola della modalità di lavoro sul simbolo
2. Introduzione della punta da trapano.
3. Regolare l'impugnatura supplementare sulla posizione desiderata.
4. Inserire la spina di alimentazione.
5. Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.
6. Appoggiare la punta da trapano ed accendere l'elettroutensile.
7. Spingere l'elettroutensile con precauzione in avanti.
8. Eseguito il foro, spegnere l'apparecchio.
9. Estrarre la spina d'alimentazione.

Scalpellatura

1. Introdurre lo scalpello.
2. Portare la manopola della modalità di lavoro nella posizione per la regolazione dello scalpello.
3. Ruotare lo scalpello nella posizione desiderata.
4. Regolare la manopola della modalità di lavoro sul simbolo
5. Regolare l'impugnatura supplementare sulla posizione desiderata.
6. Inserire la spina di alimentazione.
7. Afferrare l'elettroutensile con entrambe le mani ed assumere la postura di lavoro.

8. Accendere l'elettroutensile.

9. Durante la scalpellatura spingere con precauzione l'elettroutensile in avanti, in modo che non salti.

10. Eseguito il lavoro, spegnere l'apparecchio.
11. Estrarre la spina d'alimentazione.

Altre avvertenze

• L'uso di utensili "affilati" aumenta la produttività del lavoro e la durata utile dell'elettroutensile.
• Lavorare possibilmente ad intervalli: 30 sec. lavoro, 90 sec. raffreddamento.
• Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.

Manutenzione e cura

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

Pulizia

Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso. Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Spazzole di carbone

L'elettroutensile è dotato di spazzole di sicurezza.

Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.

i AVVERTENZA!

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento. In caso di forte scintillio delle spazzole, spegnere immediatamente l'elettroutensile. Affidare l'elettroutensile ad un'officina di assistenza clienti autorizzata dal costruttore.

Meccanismo

i AVVERTENZA!

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

L'elettroutensile dispone di una lubrificazione ad grasso. Fare eseguire il cambio/ rabbocco di grasso da un'officina di servizio autorizzata dal costruttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Se il cavo di alimentazione dell'elettroutensile è danneggiato, deve essere sostituito con uno speciale cavo di alimentazione (tipo di collegamento X). Fornitura del cavo tramite il servizio assistenza clienti FLEX.

Ricambi ed accessori

Per altri accessori, specialmente utensili montati, consultare il catalogo del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Avvertenze per lo smaltimento

ATTENZIONE!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE. Non gettare elettroutensili nei rifiuti domestici!

Secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

i AVVERTENZA!

Informarsi presso il rivenditore specializzato sulle possibilità di smaltimento!

Conformità C€

Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in "Dati tecnici" è conforme alle seguenti norme o documenti normativi:

EN 62841 conformemente alle norme delle direttive 2014/30/EU, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

30/11/2022

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri costruttori.

Contenido
