Producttype	Boor- en beitelhamer
Merk	Flex
Model	CHE 5-40 SDS-max
Nominaal opgenomen vermogen	1150 W
Onbelast toerental	380 t/min
Aantal slagen onbelast	2900 slagen/min
Maximale slagenergie (EPTA 05/2009)	10 J
Max. boordiameter in beton	40 mm
Max. boordiameter in metselwerk (kroon)	90 mm
Gewicht (EPTA 01/2003)	6,4 kg
Beschermingsklasse	II (dubbel geïsoleerd)
Opname	SDS-max
Smering	Vet
Extra handgreep	Ja, draaibaar instelbaar
Werkmoduskeuzeschakelaar	Boorhamer / Beitelhamer / Beitelpositie instellen
Veiligheidskoppeling	Ja
Geluidsdrukniveau LpA	96 dB(A)
Geluidsvermogensniveau LWA	107 dB(A)
Trillingswaarde (boren)	8,9 m/s² (onzekerheid K=1,5)
Trillingswaarde (beitelen)	14,2 m/s² (onzekerheid K=1,5)
Voeding	Netstroom, 230 V
Onderhoud	Regelmatig reinigen van ventilatieopeningen; zelfslijpende koolborstels; vervanging door erkende service
Veiligheid	Draag een veiligheidsbril, gehoorbescherming en ademhalingsbescherming aanbevolen

Veelgestelde vragen - CHE 5-40 SDS-max Flex

Wat voor gereedschap is de Flex CHE 5-40 SDS-max?

Het is een professionele boor- en beitelhamer bedoeld voor het boren in metselwerk en beton, en voor lichte beitelwerkzaamheden.

Hoe verander ik de werkmodus?

Draai de werkmoduskeuzeschakelaar (markering 3) naar de gewenste stand: boorhamer, beitelhamer of beitelpositie instellen. Voer deze aanpassing alleen uit als het gereedschap stilstaat.

Hoe stel ik de beitelpositie in?

Zet de schakelaar op de stand voor beitelpositie (overeenkomstig symbool). Draai de beitel tot de gewenste hoek (12 standen, elke 30°). Zet de schakelaar vervolgens terug naar de beitelmodus.

Hoe vervang ik het gereedschap (boor of beitel)?

Trek de vergrendelingshuls naar achteren, verwijder het oude gereedschap. Steek een nieuw gereedschap in: reinig en smeer de schacht licht in, steek deze erin en draai tot vergrendeling. Controleer door eraan te trekken.

Welke bescherming moet ik dragen tijdens gebruik?

Draag altijd een veiligheidsbril, gehoorbescherming en lichte ademhalingsbescherming. Gebruik beschermende handschoenen bij het hanteren van heet gereedschap.

Wat moet ik doen als de veiligheidskoppeling wordt geactiveerd?

Schakel het gereedschap onmiddellijk uit. De koppeling wordt geactiveerd bij overbelasting (maximaal koppel overschreden). Na afkoeling kunt u het werk hervatten met minder druk.

Hoe onderhoud ik het gereedschap?

Reinig regelmatig het apparaat en de ventilatieopeningen met droge perslucht. De koolborstels zijn zelfslijpend: als het gereedschap stopt, laat ze dan vervangen door een erkende service. Draai het tandwielhuis niet los tijdens de garantie.

Wanneer moet ik de koolborstels vervangen?

Het gereedschap stopt automatisch wanneer de borstels versleten zijn. Vervang ze alleen door originele onderdelen van de fabrikant via een erkende service. Let op overmatige vonken op de collector.

Wat is de maximale boordiameter in beton?

De maximale boordiameter in beton is 40 mm. Voor metselwerk (hardmetalen kroon) kan deze 90 mm bedragen.

Wat is het vermogen van dit gereedschap?

Het nominaal opgenomen vermogen is 1150 W. De maximale slagenergie is 10 J volgens de EPTA 05/2009-procedure.

GEBRUIKSAANWIJZING CHE 5-40 SDS-max Flex

nl Originele gebruiksaanwijzing 51

Gebruikte symbolen 51

Symbolen op het gereedschap ..... 51

Voor uw veiligheid .... 51

Geluid en trillingen 53

Gebruiksaanwijzing 55

Onderhoud en verzorging 57

Afvoeren van verpakking en machine . . 58

C€-conformiteit 58

Uitsluiting van aansprakelijkheid ..... 58

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kan persoonlijk letsel of materiële schade het gevolg zijn.

LET OP!

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoor- bescherming!

Lichte adembescherming gebruiken!

Afvoeren van het oude apparaat (zie pagina 58)!

Isolatieklasse II (volledig geïsoleerd)

Voor uw veiligheid

WAARSCHUWING!

Lees alle met het elektrisch gereedschap meegeleverde veiligheidsvoorschriften, aanwijzingen, afbeeldingen en specificaties.

Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),
• de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De boor- en hakhamer CHE 5-40 SDS-max is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor hamerwerkzaamheden in metselwerk en beton, voor deuvel- en ankerbevestigingen en het boren van doorvoeren,
• voor lichte breekwerkzaamheden, voor het verwijderen van stucwerk en tegels,
• voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor hamers

■ Draag een gehoorbescherming. De bloot-stelling aan lawaai kan gehoorverlies tot gevolg hebben.
■ Gebruik bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Veiligheidsaanwijzingen bij het gebruik van lange boren bij boorhamers

■ Begin altijd te boren met een laag toerental, waarbij de punt van het bit contact heeft met het werkstuk. Bij hogere toerentallen kan het bit verbuigen, als u dit vrij zonder contact met het werkstuk laat draaien, wat kan resulteren in persoonlijk letsel.
■ Oefen uitsluitend lijnrecht t.o.v. het bit druk uit en oefen geen overmatige druk uit. Bits kunnen verbuigen met als gevolg breuk of verlies van controle, wat kan resulteren in persoonlijk letsel.

Overige veiligheidsvoorschriften

- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
■ Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
■ Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
■ Alleen gereedschappen met SDS-max gereedschapsopname inzetten. De correcte vergrendeling controleren door aan het toebehoren te trekken.
■ Een beschadigde stofbeschermingskap onmiddellijk laten vervangen. De stofbeschermingskap voorkomt dat er stof in de gereedschapsopname komt.
■ Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.
- Voor goede ventilatie van de werkomgeving zorgen!
- Indien mogelijk externe stofafzuiging gebruiken.
- Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.
■ Geen materialen bewerken waarbij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest).
■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens norm EN 62841.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

– Geluidsdrukniveau L _pA : 96 dB(A);
– Geluidsvermogenniveau L WA: 107 dB(A);
- Onzekerheid K: 3 dB.

Totale trillingswaarde:

- bij hamerboorwerkzaamheden:

• Emissiewaarde a: 8.9 m/s ^2
  – Onzekerheid K: 1,5 m/s ^2

- bij hakwerkzaamheden:

– Emissiewaarde a_h : 14,2 m/s 2
– Onzekerheid K: 1,5 m/s ^2

LET OP!

De aangegeven meetwaarden gelden voor nieuwe apparaten. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP!

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en

inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Boor- en hakhamer CHE 5-40		SDS-max
Opgenomen vermogen W 1150
Onbelast toerental min	-1	380
Onbelast aantal slagen min	-1	2900
Max. slagkracht (volgens „EPTA-procedure 05/2009”)	J	10
Smering		Vet
Gereedschapsopname		SDS-max
Max. boordiameter – Beton– Metselwerk (HM-boorkroon)	mm mm	40 90
Gewicht volgens „EPTA-procedure 01/2003”	kg	6,4
Isolatieklasse		II/☐

In één oogopslag

1 Stofbeschermkap
2 Vergrendelingshuls
3 Draaiknop voor werkmodus
4 Trillingsdemping
5 Schakelaar
6 Handgreep
7 Netsnoer

8 Extra handgreep
9 Typeplaatje *
10 Stelwiel voor voorkeuze toerental en aantal slagen
11 LED: Gereed voor gebruik
12 Gereedschapsvet

* niet zichtbaar

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Extra handgreep verstellen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Elektrisch gereedschap alleen met gemonteerde extra handgreep gebruiken. De extra handgreep kan in elke willekeurige stand worden gedraaid om veilig en zonder vermoeidheid te kunnen werken.

Klemschroef door draaien van de extra handgreep tegen de wijzers van de klok in losdraaien (1.).
■ Extra handgreep in de gewenste positie draaien (2.).
■ Door draaien van de extra handgreep met de wijzers van de klok mee de instelling vastzetten (3.).

Inzetgereedschap wisselen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen!

LET OP!

Gebruikte gereedschappen moeten over een SDS-max-schacht beschikken.

Inzetgereedschap inzetten

■ Gereedschap reinigen en de schacht licht invetten.
■ Stofbeschermkap controleren.
– Vuil geworden kap reinigen.
- Defecte stofbeschermkap laten vervangen.
Inzetgereedschap inzetten (1.) en draaien (2.) tot het vergrendelt.
■ Vergrendeling controleren door aan het inzetgereedschap te trekken.

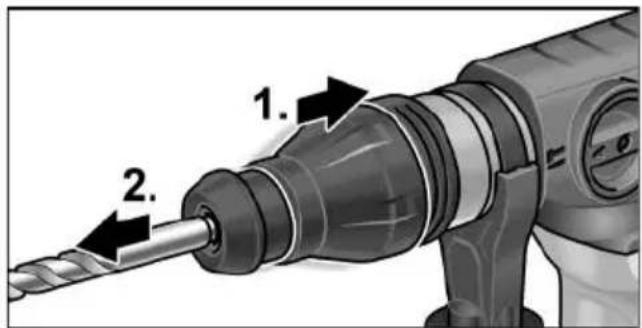

Verwijderen van de inzetgereedschappen

■ Vergrendelingshuls naar achteren trekken (1.).

■ Inzetgereedschap verwijderen (2.).

Werkmodus instellen

VOORZICHTIG!

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

■ Draaiknop naar de gewenste werkmodus draaien en hoorbaar vastklikken:

1. Hameren
2. Hakken

1. Instellen van de hakpositie (zie daar)

LET OP!

• In alle posities moet de draaiknop hoorbaar vastklikken.
• In de stand voor het instellen van de hakpositie (3.) het elektrische gereedschap niet inschakelen.

Instellen van de hakpositie

De beitel kan in 12 standen (telkens 30° verder verplaatst) worden ingesteld.

■ Draaiknop voor werkmodus in de getoonde positie zetten.
■ Beitel draaien tot de beitel de gewenste hoek heeft.

■ Draaiknop voor werkmodus op het symbool zetten.

Elektrisch gereedschap inschakelen

■ Druk de schakelaar in en houd deze vast. Apparaat uitschakelen:
■ Laat de schakelaar los.

Veiligheidskoppeling

VOORZICHTIG!

Als de veiligheidskoppeling geactiveerd wordt, onmiddellijk de machine uitschakelen.

De veiligheidskoppeling onderbreekt de verbinding tussen motor en inzetgereedschap als een vooraf ingestelde draaimomentgrenswaarde wordt overschreden.

Het inzetgereedschap blijft staan.

Daardoor worden motor en transmissie van beschadigingen gevrijwaard.

Tips voor de werkzaamheden

i LET OP!

Het hamermechanisme begint pas vanaf een bepaalde bedrijfstemperatuur te werken. Bij werkzaamheden op een lage omgevingstemperatuur de gereedschaps-punt stevig tegen het werkoppervlak drukken terwijl het apparaat loopt. Indien nodig herhalen tot de bedrijfstemperatuur is bereikt en het hamermechanisme werkt.

Hameren

1. Draaiknop voor werkmodus op het symbool zetten.
2. Boor inzetten.
3. Extra handgreep in de gewenste stand instellen.
4. Steek de stekker in het stopcontact.
5. Elektrisch gereedschap met beide handen vastpakken en werkstand innemen.
6. Boor aanzetten en elektrisch gereedschap inschakelen.
7. Elektrisch gereedschap met gevoel naar voren duwen.
8. Na beeindigen van de boring de machine uitschakelen.
9. Stekker uit het stopcontact trekken.

Hakken

1. Beitel inzetten.
2. Draaiknop voor werkmodus in de stand voor het instellen van de hakpositie zetten.
3. Beitel in de gewenste stand draaien.

4. Draaiknop voor werkmodus op het symbool zetten.

5. Extra handgreep in de gewenste stand instellen.

6. Steek de stekker in het stopcontact.

7. Elektrisch gereedschap met beide handen vastpakken en werkstand innemen.

8. Elektrisch gereedschap inschakelen.

9. Elektrisch gereedschap bij het hakken met gevoel naar voren duwen, zodat het niet springt.

10. Na beëindigen van de werkzaamheden de machine uitschakelen.

11. Stekker uit het stopcontact trekken.

Overige opmerkingen

• Het gebruik van „scherpe” inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.
• Indien mogelijk in intervallen werken: 30 seconden werken, 90 seconden afkoelen.
• Elektrisch gereedschap na de werkzaamheden reinigen en in de transport-koffer op een droge plaats bewaren.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik. Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

i LET OP!

Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantie-verplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd. Bij ernstige vonken van de koolborstels het elektrische gereedschap onmiddellijk uitschakelen. Elektrisch gereedschap bij een door de fabrikant erkende klantenservice afgeven.

Machinekop

i LET OP!

Draai de schroeven op de machinekop tijdens de garantietijd niet los.

Anders vervallen de garantieverplichtingen van de fabrikant.

Het elektrische gereedschap beschikt over een vetsmering. Vet verversen/bijvullen door een door de fabrikant erkende klanten-servicewerkplaats laten uitvoeren.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten-service.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel (aan-brengtype X). Deze is verkrijgbaar via de FLEX-klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant. Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

i LET OP!

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af te geven.

CE-conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het nietmogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold
