CHE 5-40 SDS-max - Pora Flex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Poravasara ja taltta
Merkki	Flex
Malli	CHE 5-40 SDS-max
Nimellisteho	1150 W
Tyhjäkäyntinopeus	380 kierr./min
Iskutaajuus tyhjäkäynnillä	2900 isk./min
Maksimi iskuenergia (EPTA 05/2009)	10 J
Maksimi poraushalkaisija betonissa	40 mm
Maksimi poraushalkaisija tiilessä (kruunu)	90 mm
Paino (EPTA 01/2003)	6,4 kg
Suojausluokka	II (kaksoiseristys)
Työkalupidike	SDS-max
Voitelu	Rasva
Lisäkahva	Kyllä, säädettävä kiertämällä
Työskentelytilan valitsin	Poravasara / Taltta / Taltan asennon säätö
Turvakytkin	Kyllä
Äänenpainetaso LpA	96 dB(A)
Äänitehotaso LWA	107 dB(A)
Tärinäarvo (poraus)	8,9 m/s² (epävarmuus K=1,5)
Tärinäarvo (talttaus)	14,2 m/s² (epävarmuus K=1,5)
Virtalähde	Verkko, 230 V
Huolto	Ilmanvaihtoaukkojen säännöllinen puhdistus; itsekatkaisevat hiiliharjat; vaihto valtuutetussa huollossa
Turvallisuus	Suositellaan suojalaseja, kuulosuojaimia, hengityssuojainta

Usein kysytyt kysymykset - CHE 5-40 SDS-max Flex

Millainen työkalu on Flex CHE 5-40 SDS-max?

Se on ammattikäyttöön tarkoitettu poravasara ja taltta, joka on suunniteltu poraamaan tiiltä ja betonia sekä kevyeen talttaukseen.

Kuinka vaihtaa työskentelytilaa?

Käännä työskentelytilan valitsin (merkki 3) haluttuun asentoon: poravasara, taltta tai taltan asennon säätö. Tee tämä säätö vain, kun työkalu on pysähtynyt.

Kuinka säätää taltan asentoa?

Aseta valitsin taltan asennon säätöasentoon (vastaava symboli). Käännä taltta haluttuun kulmaan (12 asentoa, 30° välein). Palauta sitten valitsin talttaustilaan.

Kuinka vaihtaa työkalu (pora tai taltta)?

Vedä lukitusholkki taaksepäin, irrota vanha työkalu. Aseta uusi työkalu: puhdista ja voitele kevyesti työkalun varsi, työnnä se kiertämällä, kunnes se lukittuu. Tarkista vetämällä siitä.

Mitä suojaimia tulee käyttää käytön aikana?

Käytä aina suojalaseja, kuulosuojaimia ja kevyttä hengityssuojainta. Käytä suojakäsineitä käsitellessäsi kuumia työkaluja.

Mitä tehdä, jos turvakytkin laukeaa?

Sammuta työkalu välittömästi. Turvakytkin laukeaa ylikuormituksen (vääntömomentin raja ylitetty) yhteydessä. Jäähtymisen jälkeen voit jatkaa työtä vähentämällä painetta.

Kuinka huoltaa työkalua?

Puhdista säännöllisesti laite ja ilmanvaihtoaukot kuivalla paineilmalla. Hiiliharjat ovat itsekatkaisevia: kun työkalu pysähtyy, vaihdata ne valtuutetussa huollossa. Älä irrota vaihteiston koteloa takuuaikana.

Milloin hiiliharjat pitää vaihtaa?

Työkalu pysähtyy automaattisesti, kun hiiliharjat ovat kuluneet. Vaihda ne vain valmistajan alkuperäisosiin valtuutetun huollon kautta. Tarkkaile liiallisia kipinöitä kommutaattorissa.

Mikä on maksimi poraushalkaisija betonissa?

Maksimi poraushalkaisija betonissa on 40 mm. Tiilessä (kovametallikruunu) se voi olla jopa 90 mm.

Mikä on tämän työkalun teho?

Nimellisteho on 1150 W. Maksimi iskuenergia on 10 J EPTA 05/2009 -menettelyn mukaan.

KÄYTTÖOHJE CHE 5-40 SDS-max Flex

fi Alkuperäinen käyttöohjekirja 83

Käytetyt symbolit 83

Symbolit koneessa 83

Turvallisuusasiaa 83

Melu ja tärinä 85

Tekniset tiedot 85

Kuva koneesta 86

Käyttöohjeet 87

Huolto ja hoito 89

Kierrätysohjeita 90

CE-vaatimustenmukaisuus 90

Vastuun poissulkeminen 90

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä suojalaseja!

Käytä kuulosuojia!

Käytä kevyttä hengityssuojainta!

Vanhan koneen kierrätysohjeet (ks. sivu 90)!

Suojausluokka II (täysineristetty)

Turvallisuusasiaa

VAROITUS!

Lue kaikki sähkötyökalun mukana toimitetut turvallisuusohjeet, käyttöohjeet, kuvatekstit ja tekniset spesifikaatiotekstit.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat "Yleiset turvallisuusohjeet" mukana toimitetussa vihkosessa ( dokumentti-numero: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttö- tarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat puutteet ja viat on korjattava välittömästi.

Määräystenmukainen käyttö

Pora- ja piikkausvasara CHE 5-40 SDS-max on tarkoitettu

• ammattikäyttöön teollisuudessa ja verstailla,
• iskuporaukseen muuratuissa rakenteissa ja betonissa ankkurointeihin ja läpivientiporauksiin,
• kevyisiin piikkaustöihin poistettaessa laastia ja laattoja,
  – käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Poravasaroita koskevat turvallisuusohjeet

Käytä kuulosuojaimia. Melu saattaa aiheuttaa kuulovammoja.
Käytä koneen mukana toimitettuja lisäkahvoja. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia.
Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös koneen metalliosat jännitteisiksi ja johtaa sähköiskuun.

Poravasaroiden pitkien poranterien käyttöä koskevat turvallisuusohjeet

■ Aloita poraustehtävä aina hitaalla nopeudella ja porankärki työkappaletta vasten. Jos poranterän annetaan pyöriä vapaasti työkappaletta koskettamatta suurella kierrosnopeudella, terä saattaa taipua.
■ Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti. Jos poranterä taipuu, se saattaa katketa tai aiheuttaa työkalun hallinnan menetyksen ja johtaa loukkaantumisvaaraan.

Muita turvallisuusohjeita

Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen, tai käänny paikallisen energiayhtiön ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.
- Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin.

■ Kiinnitä työkappale kunnolla.
Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinni pitämällä.
- Älä käytä sähkötyökalua, jos sen johto on vaurioitunut. Älä koske vaurioituneeseen johtoon, vaan irrota verkkopistoke pistorasiasta, jos johto vaurioituu käytön aikana. Vaurioituneet johdot lisäävät sähköiskun riskiä.
Käytä vain työkaluja, joissa on SDS-max työkaluistukkapää. Tarkasta kunnollinen lukittuminen vetämällä työkalusta.
■ Vaihda vaurioitunut pölysuojus heti. Pölysuojus estää pölyn pääsemisen työkaluistukkaan.
■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille.Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

– Varmista työpisteen hyvä ilmanvaihto!
– Jos mahdollista, käytä erillistä pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

• Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
  Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.
  ■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot on mitattu standardin EN 62841 mukaan.

Koneen A-painotettu melutaso on tyypillisesti:

- Äänenpainetaso L _pA : 96 dB(A);

- Aänitehotaso L _WA : 107 dB(A);

- Epävarmuus K: 3 dB.

Tärinän kokonaisarvo:

- iskuporattaessa:

– Päästöarvo a_h : 8,9 m/s

– Epävarmuus K: 1,5 m/s ^2

- piikattaessa:

– Päästöarvo a_h : 14,2 m/s

– Epävarmuus K: 1,5 m/s ^2

HUOM.!

Ilmoitetut mittausarvot koskevat uusia koneita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin.

Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla työkaluterillä tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa on otettava huomioon myös ne ajat, jolloin kone on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja työkaluterien huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Jos melutaso ylittää 85 dB(A), käytä kuulosuojia.

Tekniset tiedot

Pora- ja piikkausvasara CHE 5		40SDS-max
Nimellisottoteho W 1150
Tyhjäkäyntikierrosluku min ^-1		380
Kuormittamaton iskuluku min ^-1		2900
Maks. iskuenergia (EPTA 05/2009:n mukaan)	J	10
Voitelu		Rasva
Työkalun kiinnitys SDS-max
Poranterän maks. halkaisija– Betoni– Tiili (HM-porakruunu)	mm mm	4090
Paino EPTA 01/2003:n mukaan	kg	6,4
Suojausluokka		II / [IMAGE]

Kuva koneesta

1 Pölysuojus
2 Lukitushylsy
3 Käyttötapavalitsin
4 Tärinänvaimennus
5 Käyttökytkin
6 Käsikahva
7 Verkkojohto

8 Lisäkahva
9 Tyyppikilpi *
10 Kierros- ja iskuluvun esivalinnan säätöpyörä
11 LED: käyttövalmis
12 Työkalurasva

* ei kuvassa

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.

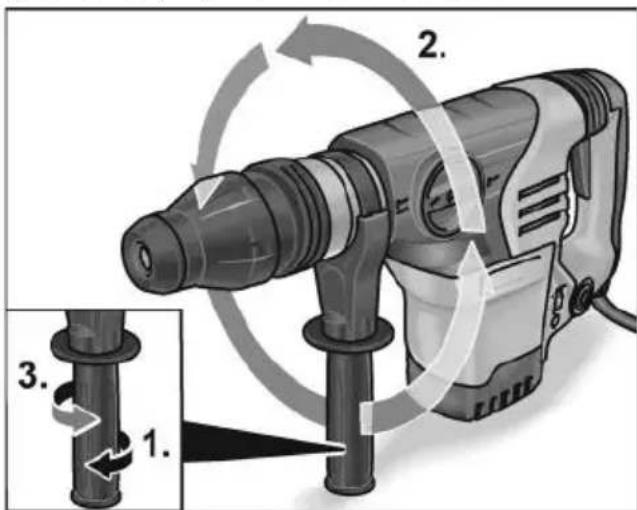

Lisäkahvan säätö

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Käytä sähkötyökalua vain lisäkahvan ollessa paikoillaan.

Lisäkahvan voi kääntää mihin asentoon tahansa. Tämä mahdollistaa turvallisen työskentelyn ja vähentää rasitusta.

■ Avaa lukitus kiertämällä lisäkahvaa vastapäivään (1.).
Käännä lisäkahva sopivaan asentoon (2.).
■ Lukitse säätö kiertämällä lisäkahvaa myötäpäivään (3.).

Työkalunvaihto

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Työkaluterät voivat kuumentua käytössä. Käytä suojakäsineitä!

OHJE!

Käytettävissä työkaluissa tulee olla SDSmax-varsi.

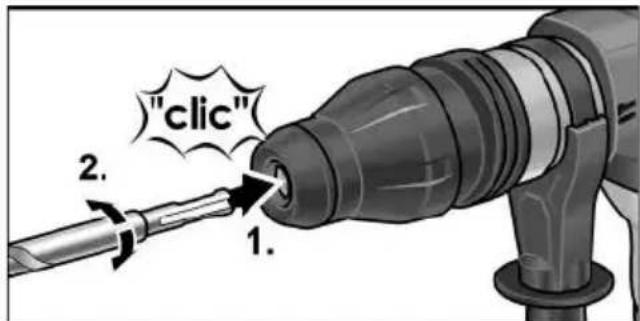

Työkalujen kiinnitys

■ Puhdista työkalu ja rasvaa varsi kevyesti.
■ Tarkasta pölysuojus.

– Puhdista likainen suojus.
– Vaihda viallinen pölysuojus.

■ Laita työkalu paikalleen (1.) ja kierrä sitä (2.), kunnes se lukittuu.
■ Tarkasta lukitus vetämällä työkaluterästä.

Työkalujen irrotus

■ Vedä lukitushylsyä taaksepäin (1.).
■ Irrota työkalu (2.).

Käyttötavan valinta

VARO!

Vaihda käyttötapaa vain sähkötyökalun ollessa pysäytettynä.

Kierrä käyttötapavalitsin haluamasi käyttötavan kohdalle siten, että sen lukittumisen voi kuulla:

1. Iskuporaus

1. Piikkaus

1. Piikkaustaltan asennon säätö (ks. kyseinen kohta)

OHJE!

• Kaikissa asennoissa valitsimen pitää kuultavasti lukittua.
• Älä käynnistä sähkötyökalua, kun käyttötapavalitsin on piikkaustaltan asennon säätämisen asennossa (3.).

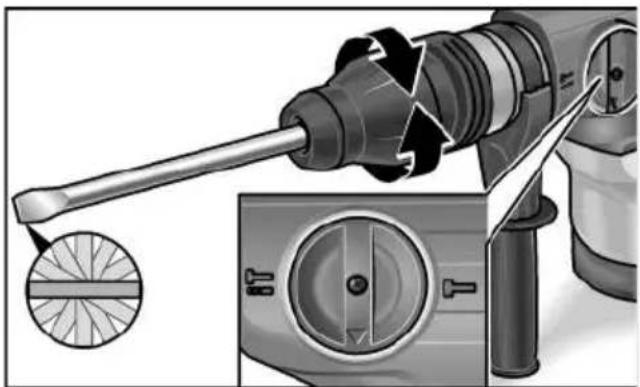

Piikkaustaltan asennon säätö

Piikkaustaltan voi asettaa 12 asentoon (aina 30° välein).

Piikkaustaltan voi kääntää optimaaliseen asentoon riippuen työtehtävästä.

■ Aseta käyttötapavalitsin kuvan mukaiseen asentoon.
■ Kierrä piikkaustalttaa, kunnes se on sopivassa kulmassa.

■ Aseta käyttötapavalitsin symbolin kohdalle.

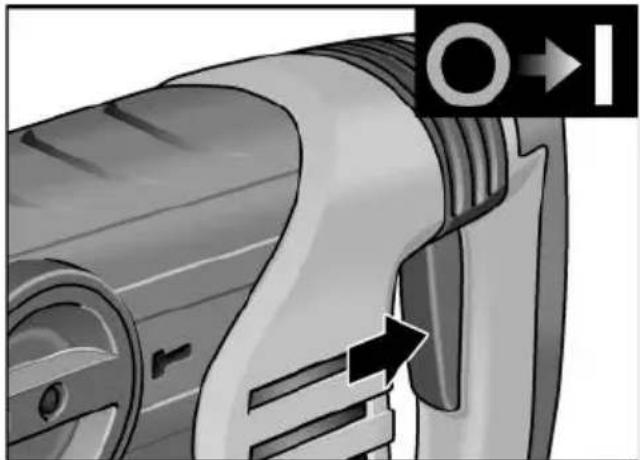

Sähkötyökalun käynnistys

■ Paina kytkintä ja pidä sitä haluamassasi asennossa.
Koneen pysäytys:
■ Päästä käyttökytkin vapaaksi.

Turvakytkin

! VARO!

Pysäytä kone heti, kun turvakytkin toimii! Turvakytkin kytkee moottorin irti työkalusta, kun esivalittu vääntömomentti ylittää raja- arvon. Vaihtotyökalu pysähtyy. Näin estetään moottori- ja vaihteistovauriot.

Työohjeita

i OHJE!

Iskumekanismi alkaa toimia vasta tietyn käyttölämpötilan saavuttamisen jälkeen. Jos teet työtä alhaisessa lämpötilassa, paina työkaluterän kärkeä voimakkaasti työstettävää pintaa vasten koneen käydessä. Tarvittaessa toista tämä, kunnes käyttölämpötila on saavutettu ja iskumekanismi toimii.

Poraus/iskuporaus

1. Aseta käyttötapavalitsin symbolin kohdalle.
2. Kiinnitä poranterä.
3. Aseta lisäkahva sopivaan asentoon.
4. Liitä verkkopistoke pistorasiaan.
5. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.
6. Aseta poranterä työstökohdetta vasten ja käynnistä sähkötyökalu.
7. Paina sähkötyökalua vain kevyesti.
8. Pysäytä kone, kun poraus on valmis.
9. Irrota pistoke pistorasiasta.

Piikkaus

1. Kiinnitä piikkaustaltta.
2. Aseta käyttötapavalitsin piikkaustaltan asennon säätämisen asentoon.
3. Käännä taltta sopivaan asentoon.
4. Aseta käyttötapavalitsin symbolin kohdalle.
5. Aseta lisäkahva sopivaan asentoon.
6. Liitä verkkopistoke pistorasiaan.
7. Pidä sähkötyökalusta kiinni molemmin käsin ja asetu työasentoon.
8. Käynnistä sähkötyökalu.
9. Paina sähkötyökalua piikattaessa kevyesti, jotta taltta ei ponnahda takaisin.
10. Pysäytä kone, kun työ on valmis.
11. Irrota pistoke pistorasiasta.

Lisäohjeita

• Terävien työkalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
• Mikäli mahdollista työskentele jaksoittain: työskentele 30 sekuntia, anna koneen jäähtyä 90 sekuntia.
  – Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

Huelto ja hoito

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Hiiliharjat

Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet kulumisrajamittaan, sähkötyökalu kytkeytyy automaattisesti pois päältä.

i OHJE!

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Jos käytetään muiden valmistajien hiiliä, koneen valmistajan myöntämä takuu raukeaa.

Takimmaisista ilman sisääntuloaukoista voi tarkkailla hiilten kipinöintiä käytön aikana. Jos hiilten kipinöinti on voimakasta, pysäytä sähkötyökalu heti. Toimita sähkötyökalu valmistajan valtuuttamaan huoltoliikkeeseen.

Vaihteisto

i OHJE!

Älä avaa vaihteistopään ruuveja koneen takuuaikana. Jos ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Sähkötyökalussa on rasvavoitelu.

Jätä rasvaa vaihto/lisääminen valmistajan valtuuttaman huoltollikkeen tehtäväksi.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Jos sähkötyökalun verkkojohto vioittuu, sen tilalle on vaihdettava erityisesti tähän tarkoitukseen valmistettu verkkojohto (kiinnitystapa X). Sen voi tilata FLEX-huoltopalvelusta.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti työkaluterät, valmistajan tuote-esitteistä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat.

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Käytöstä poistettavia sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

i OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa "Tekniset tiedot" kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Περιεχόμενα

■ Puhastage tarvik ja määrige selle kinnitus kergelt sisse.
■ Kontrollige tolmukaitset.

■ Lükake tarvik sisse (1.) ja keerake (2.), kuni see lukustub.
■ Lukustuse kontrollimiseks tömmake tarvikust.
