CHE 5-40 SDS-max - Perceuse Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Marteau perforateur et burineur
Marque	Flex
Modèle	CHE 5-40 SDS-max
Puissance nominale absorbée	1150 W
Vitesse à vide	380 tr/min
Nombre d'impacts à vide	2900 cps/min
Énergie max. de frappe (EPTA 05/2009)	10 J
Diamètre max. de perçage dans le béton	40 mm
Diamètre max. de perçage dans la maçonnerie (couronne)	90 mm
Poids (EPTA 01/2003)	6,4 kg
Classe de protection	II (double isolation)
Logement d'outil	SDS-max
Lubrification	Graisse
Poignée d'appoint	Oui, réglable en rotation
Sélecteur de mode de travail	Marteau perforateur / Marteau burineur / Réglage position burin
Embrayage de sécurité	Oui
Niveau de pression acoustique LpA	96 dB(A)
Niveau de puissance sonore LWA	107 dB(A)
Valeur de vibration (perçage)	8,9 m/s² (incertitude K=1,5)
Valeur de vibration (burinage)	14,2 m/s² (incertitude K=1,5)
Alimentation	Secteur, 230 V
Entretien	Nettoyage régulier des ouïes de ventilation ; balais de charbon auto-coupants ; remplacement par SAV agréé
Sécurité	Port de lunettes, casque anti-bruit, protection respiratoire recommandé

FOIRE AUX QUESTIONS - CHE 5-40 SDS-max Flex

Quel type d'outil est le Flex CHE 5-40 SDS-max ?

C'est un marteau perforateur et burineur professionnel destiné à percer la maçonnerie et le béton, ainsi qu'à effectuer des travaux de burinage légers.

Comment changer le mode de travail ?

Tournez le sélecteur de mode de travail (repère 3) sur la position souhaitée : marteau perforateur, marteau burineur ou réglage de la position du burin. Effectuez ce réglage uniquement lorsque l'outil est à l'arrêt.

Comment régler la position du burin ?

Placez le sélecteur sur la position de réglage du burin (symbole correspondant). Tournez le burin jusqu'à l'angle souhaité (12 positions, tous les 30°). Puis ramenez le sélecteur sur le mode burinage.

Comment changer l'outil (foret ou burin) ?

Tirez la douille de verrouillage vers l'arrière, retirez l'outil usagé. Pour insérer un nouvel outil, nettoyez et graissez légèrement la queue, insérez-la en tournant jusqu'au verrouillage. Vérifiez en tirant dessus.

Quelles protections porter lors de l'utilisation ?

Portez toujours des lunettes de protection, un casque anti-bruit et une protection respiratoire légère. Utilisez des gants de protection pour manipuler les outils chauds.

Que faire si l'embrayage de sécurité se déclenche ?

Éteignez immédiatement l'outil. L'embrayage se déclenche en cas de surcharge (couple limite dépassé). Après refroidissement, vous pouvez reprendre le travail en réduisant la pression.

Comment entretenir l'outil ?

Nettoyez régulièrement l'appareil et les ouïes de ventilation avec de l'air comprimé sec. Les balais de charbon sont auto-coupants : lorsque l'outil s'arrête, faites-les remplacer par un SAV agréé. Ne dévissez pas le carter d'engrenages pendant la garantie.

Quand remplacer les balais de charbon ?

L'outil s'arrête automatiquement lorsque les balais sont usés. Remplacez-les uniquement par des pièces d'origine du fabricant via un SAV agréé. Surveillez les étincelles excessives sur le collecteur.

Quel diamètre maximum de perçage dans le béton ?

Le diamètre maximum de perçage dans le béton est de 40 mm. Pour la maçonnerie (couronne au métal dur), il peut atteindre 90 mm.

Quelle est la puissance de cet outil ?

La puissance nominale absorbée est de 1150 W. L'énergie de frappe maximale est de 10 J selon la procédure EPTA 05/2009.

MODE D'EMPLOI CHE 5-40 SDS-max Flex

fr Notice d'instructions d'origine 19

Symboles utilisés 19

Symboles apposés sur l'appareil ..... 19

Pour votre sécurité 19

Bruit et vibrations 21

Données techniques 21

Vue d'ensemble 22

Instructions d'utilisation 23

Maintenance et nettoyage ..... 25

Consignes pour la mise au rebut ..... 26

Conformité C€.... 26

Exclusion de responsabilité ..... 26

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE!

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions.

Portez des lunettes de protection !

Portez un casque anti-bruit !

Veuillez utiliser une protection respiratoire légère !

Consignes pour la mise au rebut de l'ancien appareil (voir page 26)!

Classe de protection II (complètement isolé)

Pour votre sécurité

AVERTISSEMENT!

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Avant d'utiliser cet appareil électrique, veuillez lire ces instructions et agir en les respectant :

• la présente notice d'utilisation,
• les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
• les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peuvent émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Il ne faut utiliser cet appareil électrique

• qu'à des fins conformes à l'usage prévu,
• que dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Le marteau perforateur et burineur CHE 5-40 SDS-max est destiné

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• à perforer la maçonnerie et le béton en les martelant pour fixer des chevilles et des ancres, et à percer de part en part,
• aux travaux de creusement faciles visant à retirer le crépi et les carrelages,
• à servir avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier.

Consignes de sécurité pour les marteaux

■ Portez un casque anti-bruit ! L'impact du bruit peut provoquer une perte d'acuité auditive.
■ Veuillez utiliser les poignées d'appoint livrées avec l'appareil. Une perte de contrôle peut provoquer des blessures.
■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil monté risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

Instructions de sécurité lors de l'utilisation de longs forets avec des marteaux rotatifs

■ Toujours commencer à percer à faible vitesse et avec la pointe du foret en contact avec la pièce à usiner. A des vitesses plus élevées, la pointe est susceptible de se plier s'il lui est permis de tourner librement sans entrer en contact avec la pièce à usiner, entraînant des dommages corporels.
■ Appliquer la pression uniquement en ligne directe avec la pointe et ne pas appliquer de pression excessive. Les pointes peuvent se plier et provoquer une rup-ture ou une perte de contrôle, entraînant des dommages corporels.

Autres consignes de sécurité

• Utilisez des détecteurs appropriés pour localiser les lignes / conduites d'alimentation occultées, ou faites appel aux compagnies distributrices compétentes dans votre localité. Une entrée en contact avec des câbles électriques peut provoquer un incendie et une électrocution. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels ou risque de vous faire électrocuter.
  ■ Pendant le travail, tenez l'outil électrique avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l'outil électrique est plus sûr si vous le tenez des deux mains.
  ■ Sécurisez la pièce. Une pièce retenue au moyen du dispositif de serrage est retenue de manière plus sûre qu'avec votre main.
  N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution.
  ■ Ne mettre en œuvre que des outils à logement SDS-max. Pour vérifier si le verrouillage est correct, imprimez une traction à l'outil.
  Si la coiffe anti-poussière est abîmée, faites-la immédiatement remplacer. La coiffe anti-poussière empêche la pénétration de poussière dans le logement d'outil.
  ■ Les poussières de certains matériaux poncés (peintures au plomb, certaines essences de bois, minéraux ou métaux) peuvent exposer l'utilisateur ou des personnes proches de lui à des risques. L'inhalation ou le fait de toucher ces poussières peuvent provoquer des maladies des voies respiratoires et / ou des réactions allergiques.

• Veillez à ce que l'aération du poste de travail soit suffisante !

• Si possible, utilisez un système externe d'aspiration de la poussière.
• Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2.

■ Ne travaillez sur aucun matériau susceptible de dégager des substances dangereuses pour la santé (amiante par exemple).
■ Pour marquer l'outil électrique, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.
La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.

Bruit et vibrations

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 62841. Le niveau de bruit évalué en décibels (A) s'élève typiquement à :

• Niveau de pression acoustique L_pA : 96 dB(A);
• Niveau de puissance sonore L_WA : 107 dB(A);

- Marge d'incertitude K : 3 dB. Valeur totale des vibrations :

- Comme marteau perforateur : - Valeur émissive a _h : 8,9 m/s - Marge d'incertitude K : 1,5 m/s

- Comme marteau burineur : - Valeur émissive a _h : 14,2 m/s - Marge d'incertitude K : 1,5 m/s

ATTENTION!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

i REMARQUE!

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble

de la période de travail.

Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : maintenance de l'outil électrique et des outils montés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

Données techniques

Marteau perforateur et burineur		CHE 5-40 SDS-max
Puissance nominale absorbée	W	1150
Vitesse marche à vide	tr/min	380
Nombre d'impacts à vide	cps/min	2900
Énergie max. de chaque frappe (selon « Procédure EPTA 05/2009 »)	J	10
Lubrification		Graisse
Logement d'outil		SDS-max
Diamètre max. de perçage– Béton– Maçonnerie (couronne de perçage en métal dur)	mm mm	40 90
Poids conforme à « l'EPTA Procedure 01/2003 »	kg	6,4
Classe de protection		II / ☐

Vue d'ensemble

1 Coiffe anti-poussière
2 Douille de verrouillage
3 Sélecteur de mode de travail
4 Dispositif d'amortissement des vibrations
5 Interrupteur
6 Poignée
7 Cordon d'alimentation électrique

8 Poignée d'appoint
9 Plaque signalétique *
10 Molette pour régler la vitesse et le nombre de coups
11 LED : indicatrice de veille
12 Graisse à outil

* pas visible

Instructions d'utilisation

Avant la mise en service

Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

Déplacer la poignée d'appoint

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

PRUDENCE!

N'utilisez l'outil électrique qu'avec la poignée d'appoint montée.

Il est possible de faire pivoter la poignée d'appoint dans une position quelconque pour garantir un travail sûr et sans fatigue.

■ Pour défaire le bridage, tournez la poignée d'appoint dans le sens anti-horaire (1).
■ Faites pivoter la poignée d'appoint sur la position souhaitée (2.).
■ Pour immobiliser la poignée d'appoint sur la position souhaitée, fixez le réglage (3.).

Changement d'outil

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

PRUDENCE!

Les outils montés peuvent devenir très chauds. Portez des gants de protection !

REMARQUE!

Les outils utilisés doivent comporter une queue SDS-max.

Mise en place des outils

■ Nettoyez les outils et graissez légèrement la queue.
■ Vérifiez la coiffe anti-poussière.

• Nettoyez la coiffe une fois sale.
• Faites remplacez la coiffe anti-poussière si elle est défectueuse.

■ Mettez l'outil en place (1.) et tournez (2.) jusqu'à ce qu'il se verrouille.
■ Pour vérifier le verrouillage, imprimez une traction à l'outil monté.

Enlèvement des outils

■ Tirez la douille de verrouillage en arrière (1.).
■ Retirez l'outil monté (2.).

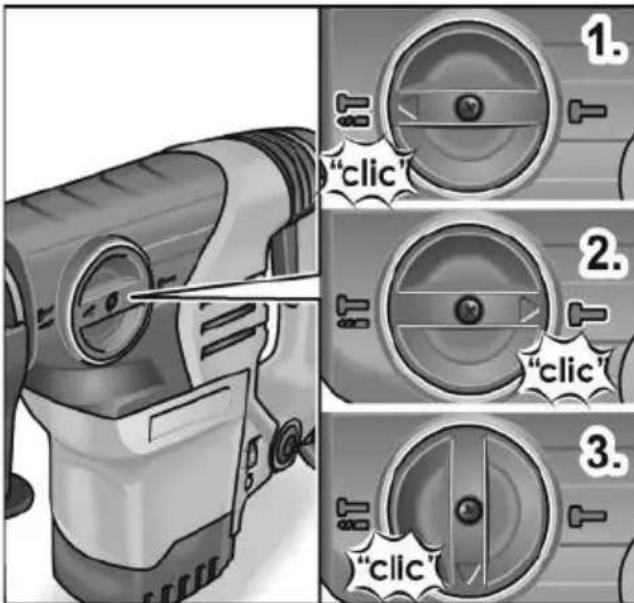

Régler le mode de travail

PRUDENCE!

Ne modifiez le mode de travail de l'outil électrique que si celui-ci est immobile.

■ Sélectionnez le mode de travail souhaité en tournant le bouton rotatif jusqu'à entendre un clic :

1. Marteau perforateur
2. Marteau burineur
3. Régler la position du burin (voir à cet endroit)

REMARQUE!

• Dans toutes les positions, le sélecteur s'enclenche de façon audible.
• Sur la position de réglage de la position du burin (3.), ne mettez pas l'outil électrique en marche.

Régler la position du burin

Il est possible d'ajuster le burin sur 12 positions différentes (espacées chacune de 30°).

■ Mettez le bouton rotatif relatif au mode de travail dans la position indiquée.
■ Tournez le burin jusqu'à ce qu'il se trouve sur l'angle voulu.

■ Amenez le sélecteur de mode de travail sur le symbole

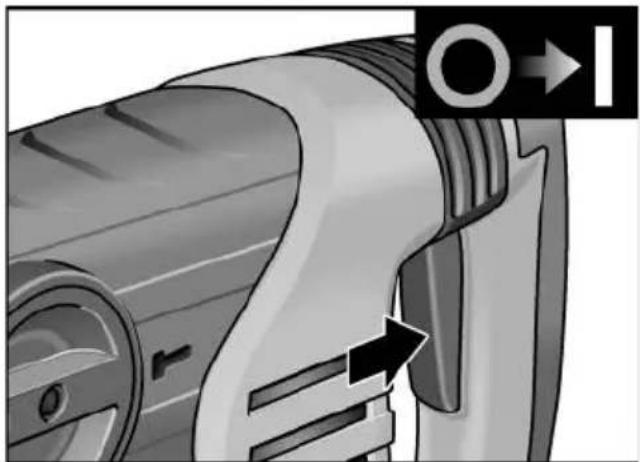

Enclencher l'appareil électrique

■ Appuyez sur l'interrupteur et retenez-le. Coupure de l'appareil :
■ Relâchez l'interrupteur.

Embrayage de sécurité

PRUDENCE!

Si l'embrayage débraye, éteignez immédiate-ment l'appareil !

Si un couple limite préréglé a été dépassé, l'embrayage de sécurité débraye le moteur de l'outil. L'outil mis en œuvre s'immobilise. Ceci protège le moteur et le réducteur contre des dégâts.

Consignes de travail

i REMARQUE!

Le mécanisme de percussion ne commence à fonctionner qu'à partir d'une température de service déterminée. Lors de travaux effectués à température ambiante basse, appuyez fermement la pointe de l'outil contre la surface de travail pendant que l'outil est en marche. Si nécessaire, répétez la procédure jusqu'à ce que la température de service soit atteinte et que le mécanisme de percussion fonctionne.

Marteau perforateur

1. Amenez le sélecteur de mode de travail sur le symbole
2. Mettez le foret en place.
3. Réglez la poignée d'appoint sur la position souhaitée.
4. Branchez la fiche mâle dans une prise de courant.
5. Saisissez l'outil électrique avec les deux mains et placez-vous en position de travail.
6. Appliquez l'outil et allumez l'outil électrique.
7. Poussez l'outil électrique avec doigté en avant.
8. Après la fin du perçage, éteignez l'appareil.
9. Débranchez la fiche mâle de la prise de courant.

Marteau burineur

1. Mettez le burin en place.
2. Placez le bouton rotatif relatif au mode de travail sur la position de réglage de la position du burin.
3. Tournez le burin jusqu'à la position souhaitée.
4. Amenez le sélecteur de mode de travail sur le symbole ↩
5. Réglez la poignée d'appoint sur la position souhaitée.
6. Branchez la fiche mâle dans une prise de courant.
7. Saisissez l'outil électrique avec les deux mains et placez-vous en position de travail.

8. Enclencher l'appareil électrique.

9. Pendant le burinage, poussez l'outil électrique avec doigté afin qu'il ne saute pas.

10. Après la fin du travail, éteignez l'appareil.
11. Débranchez la fiche mâle de la prise de courant.

Consignes diverses

• L'utilisation d'outils « tranchants » sur cet outil électrique augmente sa puissance de travail et sa durée de vie.
• Travaillez de préférence par intermittence : Travaillez 30 secondes et laissez refroidir 90 secondes.
• Après le travail, nettoyez l'outil électrique, remettez-le dans la mallette de transport puis rangez-le dans un endroit sec.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Nettoyage

Nettoyez régulièrement l'appareil et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau et de la durée d'utilisation. Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

Balais de charbon

L'outil électrique est équipé de charbons coupant l'alimentation électrique une fois qu'ils sont usés.

Une fois que ces charbons ont atteint leur limite d'usure, l'outil électrique s'éteint automatiquement.

i REMARQUE!

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant. En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur.

Si les charbons génèrent beaucoup d'étincelles, éteignez immédiatement l'outil électrique. Remettez l'outil électrique à un atelier du service après-vente agréé par le fabricant.

Réducteur

i REMARQUE!

Pendant la période de garantie, ne dévissez pas les vis du carter d'engrenages. Encas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

L'outil électroportatif dispose d'une lubrification à la graisse. Laissez effectuer changement/remplissage de la graisse par un atelier de service après-vente autorisé par le fabricant.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Si le cordon d'alimentation de l'outil électrique est endommagé, il faut le remplacer par un cordon d'alimentation spécial, confectionné d'avance (type de fixation X). Ce câble est disponible via le service après-vente FLEX.

Pièces de rechange et accessoires

Autres accessoires et notamment les outils montés : consultez les catalogues du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement.

Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

i REMARQUE!

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 62841 conformément aux dispositions énoncées dans les directives

2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice

Bruk et lett pustevern!

Henvisning om skroting av gammelt apparat (se siden 74)!

Beskyttelsesklasse II (fullstendig isolert)
