CHE 2-28 R SDS-plus - Perceuse Flex - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CHE 2-28 R SDS-plus Flex au format PDF.
| Type de produit | Marteau perforateur et burineur |
| Marque | Flex |
| Modèle | CHE 2-28 R SDS-plus |
| Catégorie | Perceuse |
| Puissance nominale absorbée | 800 W |
| Vitesse à vide | 0-1300 min⁻¹ |
| Nombre d'impacts à vide | 0-4000 min⁻¹ |
| Énergie max. de chaque frappe (EPTA 05/2009) | 2,7 J |
| Diamètre max. de perçage - Béton | 28 mm |
| Diamètre max. de perçage - Maçonnerie (couronne en métal dur) | 68 mm |
| Diamètre max. de perçage - Bois | 30 mm |
| Diamètre max. de perçage - Métal | 13 mm |
| Poids (selon EPTA 01/2003) | 2,65 kg |
| Logement d'outil | SDS-plus |
| Lubrification | Graisse |
| Alimentation | Secteur (230 V) |
| Niveau de pression acoustique | 91 dB(A) |
| Niveau de puissance sonore | 102 dB(A) |
| Vibrations (perçage avec percussion) | 14,30 m/s² (K=1,5 m/s²) |
| Vibrations (burinage) | 14,50 m/s² (K=1,5 m/s²) |
| Protection nécessaire | Lunettes, casque anti-bruit, protection respiratoire (P2) |
| Entretien | Balais de charbon auto-coupants, nettoyage régulier des ouïes |
| Conformité | CE, EN 62841, directives 2014/30/UE, 2006/42/CE, 2011/65/UE |
FOIRE AUX QUESTIONS - CHE 2-28 R SDS-plus Flex
Questions des utilisateurs sur CHE 2-28 R SDS-plus Flex
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice CHE 2-28 R SDS-plus - Flex et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHE 2-28 R SDS-plus de la marque Flex.
MODE D'EMPLOI CHE 2-28 R SDS-plus Flex
Symboles utilisés 21
Symboles apposés sur l'appareil ..... 21
Données techniques ..... 21
Vue d'ensemble 22
Pour votre sécurité 23
Bruit et vibrations 24
Instructions d'utilisation 25
Maintenance et nettoyage 28
Consignes pour la mise au rebut ..... 29
Conformité C€ 29
Exclusion de responsabilité ..... 29
Symboles utilisés
AVERTISSEMENT!
Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.
PRUDENCE!
Ce symbole désigne une situation potentiellement dangereuse.
Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.
i REMARQUE!
Ce symbole vous donne des conseils d'utilisation et des informations importantes.
Symboles apposés sur l'appareil
Avant la mise en service, veuillez lire la notice d'instructions.
Portez des lunettes de protection !
Portez un casque anti-bruit !
Veuillez utiliser une protection respiratoire légère !
Consignes pour la mise au rebut de l'ancien appareil (voir page Consignes pour la mise au rebut) !
Données techniques
| Marteau perforateur et burineur | CHE 2-28 R SDS-plus | |
| Puissance nominale absorbée | W | 800 |
| Vitesse marche à vide min ^-1 | 0–1300 | |
| Nombre d’impacts à vide | min ^-1 | 0–4000 |
| Énergie max. de chaque frappe (selon « Procédure EPTA 05/2009 ») | J | 2,7 |
| Lubrification Graisse | ||
| Logement d’outil SDS-plus | ||
| Diamètre max. de perçage– Béton– Maçonnerie(couronne de perçage en métal dur)– Bois– Métal | mmmmmmmm | 28683013 |
| Poids conforme à « l’EPTA Procedure 01/2003 » | kg | 2,65 |
Vue d'ensemble

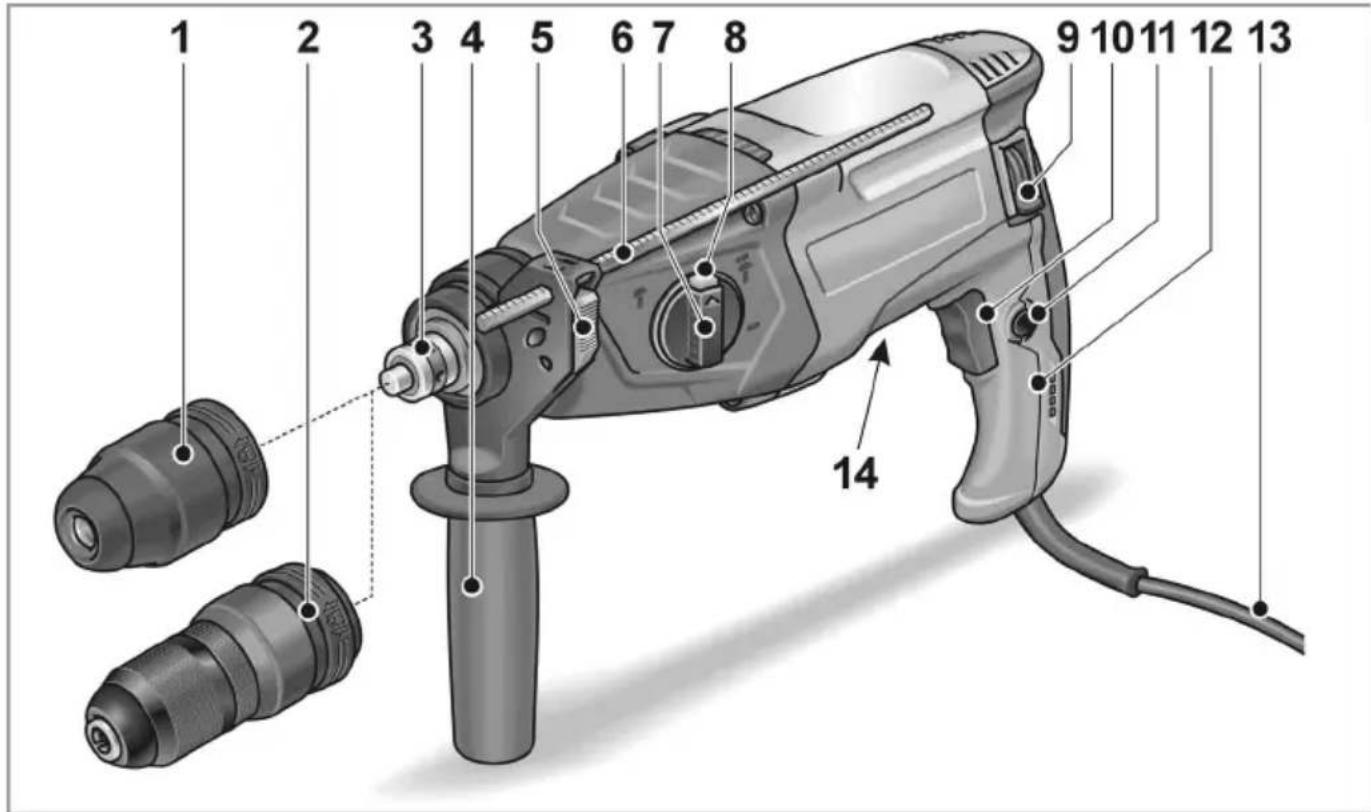

1 Mandrin SDS
2 Mandrin de perçage interchangeable
3 B r o c h e
4 Poignée supplémentaire
5 Levier de bridage de la butée
de profondeur
6 Butée de profondeur
7 Sélecteur de mode de travail
8 Touche de déverrouillage
9 Levier inverseur de sens
(Rotation à droite / à gauche)
10 Interrupteur
Pour allumer et éteindre mais aussi pour accélérer jusqu'à la vitesse maximale / jusqu'au nombre maximal de coups.
11 Cran d'arrêt
12 Poignée
13 Cordon d'alimentation électrique
14 Plaque signalétique *
Pour votre sécurité
AVERTISSEMENT!
Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.
Avant d'utiliser cet appareil électrique, veuillez lire ces instructions et agir en les respectant :
- la présente notice d'utilisation,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.
Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.
Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Il ne faut utiliser cet appareil électrique
– qu'à des fins conformes à l'usage prévu,
- dans un état technique et de sécurité parfait.
Supprimez immédiatement tout dérange- ment susceptible de compromettre la sécurité.
Conformité d'utilisation
Le marteau perforateur et burineur CHE 2-28 R SDS-plus est destiné
- aux utilisations professionnelles dans l'industrie et l'artisanat,
- a perforer la maçonnerie et le béton en les martelant pour fixer des chevilles et des ancres, et à percer de part en part.
- pour travaux de creusement faciles visant à retirer le crépi et les carrelages,
- à servir avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier.
Consignes de sécurité pour les marteaux
■ Portez un casque anti-bruit ! L'impact du bruit peut provoquer une perte d'acuité auditive.
■ Veuillez utiliser les poignées d'appoint livrées avec l'appareil. Une perte de contrôle peut provoquer des blessures.
■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.
Instructions de sécurité lors de l'utilisation de longs forets avec des marteaux rotatifs
■ Toujours commencer à percer à faible vitesse et avec la pointe du foret en contact avec la pièce à usiner. A des vitesses plus élevées, la pointe est susceptible de se plier s'il lui est permis de tourner librement sans entrer en contact avec la pièce à usiner, entraînant des dommages corporels.
■ Appliquer la pression uniquement en ligne directe avec la pointe et ne pas appliquer de pression excessive. Les pointes peuvent se plier et provoquer une rup-ture ou une perte de contrôle, entraînant des dommages corporels.
Autres consignes de sécurité
Utilisez des détecteurs appropriés pour localiser les lignes / conduites d'alimentation occultées, ou faites appel aux compagnies distributrices compétentes dans votre localité. Une entrée en contact avec des câbles électriques peut provoquer un incendie et une électrocution. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels ou risque de vous faire électrocuter.
- Pendant le travail, tenez l'outil électrique avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l'outil électrique est plus sûr si vous le tenez des deux mains.
■ Sécurisez la pièce. Une pièce retenue au moyen du dispositif de serrage est retenue de manière plus sûre qu'avec votre main.
N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution.
■ Ne mettre en œuvre que des outils à logement SDS-plus. Pour vérifier si le verrouillage est correct, imprimez une traction à l'outil.
Si la coiffe anti-poussière est abîmée, faites-la immédiatement remplacer. La coiffe anti-poussière empêche la pénétration de poussière dans le logement d'outil.
■ Les poussières de certains matériaux poncés (peintures au plomb, certaines essences de bois, minéraux ou métaux) peuvent exposer l'utilisateur ou des personnes proches de lui à des risques. L'inhalation ou le fait de toucher ces poussières peuvent provoquer des maladies des voies respiratoires et / ou des réactions allergiques.
- Veillez à ce que l'aération du poste de travail soit suffisante !
-
Si possible, utilisez un système externe d'aspiration de la poussière.
-
Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2.
■ Ne travaillez sur aucun matériau susceptible de dégager des substances dangereuses pour la santé (amiante par exemple).
■ Pour marquer l'outil électrique, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.
■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.
Bruit et vibrations
Les niveaux de bruits et vibrations ont été déterminés conformément à EN 62841.
Le niveau de bruit évalué en décibels (A) s'élève typiquement à :
- Niveau de pression acoustique : 91 dB(A) ;
- Niveau de puissance sonore : 102 dB(A) ;
- Marge d'incertitude : K = 3 dB.
Valeur totale des vibrations :
- Comme marteau perforateur :
- Valeur d'émission : a _h = 14,30 m/s ^2
- Marge d'incertitude : K = 1,5 m/s ^2
- Comme marteau burineur :
– Valeur d'émission : a _h = 14,50 m/s ^2
- Marge d'incertitude : K = 1,5 m/s ^2
ATTENTION!
Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.
i REMARQUE!
Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.
Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les
principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.
Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.
Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple :
Maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.
PRUDENCE!
Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.
Instructions d'utilisation
Avant la mise en service
Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.
Déplacer la poignée d'appoint
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.
PRUDENCE!
N'utilisez l'outil électrique qu'avec la poignée supplémentaire montée. Il est possible de faire pivoter la poignée supplémentaire dans une position quelcon- que pour garantir un travail sûr et sans fatigue.
■ Pour défaire le bridage, tournez la poignée d'appoint dans le sens anti-horaire.
■ Faites pivoter la poignée d'appoint sur la position souhaitée.
■ Le fait de tourner la vis de serrage dans le sens horaire permet d'immobiliser la poignée sur la position voulue.
Monter la butée de profondeur
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

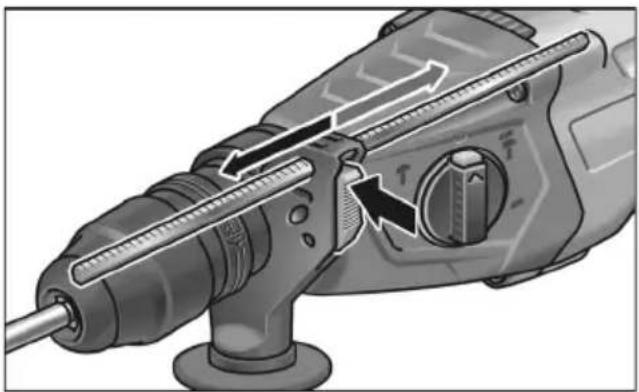

■ En haut sur la poignée d'appoint, appuyez sur le levier de bridage et retenez-le.
■ Introduisez la butée de profondeur.
■ Réglez la butée de profondeur sur la profondeur de perçage requise.
■ Relâchez le levier de bridage.
Mise en place d'outils à queue SDS
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.
PRUDENCE!
Les outils mis en œuvre peuvent devenir très chauds. Portez des gants de protection !
REMARQUE!
Les outils utilisés doivent comporter une queue SDS. Pour les outils sans queue SDS (forets à bois par exemple), il faut utiliser un mandrin à trois mors.
■ Vérifiez la coiffe anti-poussière.
- Nettoyez la coiffe une fois sale.
- Faites remplacez la coiffe anti-poussière si elle est défectueuse.

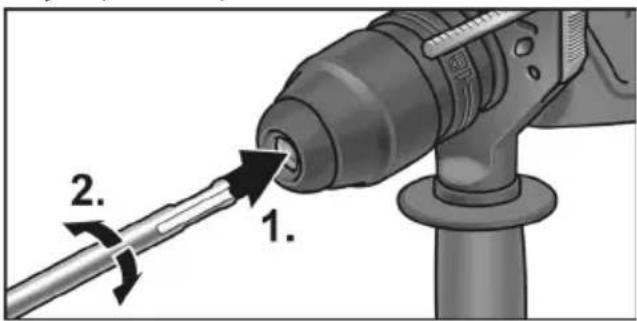

■ Mettez l'outil en œuvre (1.) et tournez (2.) jusqu'à ce qu'il se verrouille.
■ Pour vérifier le verrouillage, imprimez une traction à l'outil utilisé.
Enlèvement des outils
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.
PRUDENCE!
Les outils mis en œuvre peuvent devenir très chauds. Portez des gants de protection !
■ Tirez la douille de verrouillage en arrière (1.).
■ Retirez l'outil utilisé (2.).
Régler le mode de travail
PRUDENCE!
Ne modifiez le couple de l'outil électrique que celui-ci immobile.
■ Appuyez sur la touche de déverrouillage.
■ Réglez le sélecteur sur le mode de travail voulu :
Percer
iT Marteau perforateur
○ Régler la position du burin (voir là-bas)
T Marteau burineur
i REMARQUE!
- Sur les positions (Rerçage), IT (Marteau perforateur) et T(Burineur), il faut que la touche de déverrouillage sorte d'un coup pour confirmer visuellement le verrouillage.
- Sur la position (Réglage de la position du burin), n'allumez pas l'outil électrique.
Régler la position du burin
Il est possible de tourner le burin jusque sur une position optimale pour les travaux à réaliser.
■ Appuyez sur la touche de déverrouillage et amenez le sélecteur de mode de travail sur le symbole ^1 .
■ Tournez le burin jusqu'à ce qu'il se trouve sur l'angle voulu (2.).
■ Appuyez sur la touche de déverrouillage et amenez le sélecteur de mode de travail sur le symbole T Vérifiez le verrouillage !
Régler le sens de rotation
PRUDENCE!
Ne modifiez le couple de l'outil électrique que celui-ci immobile.

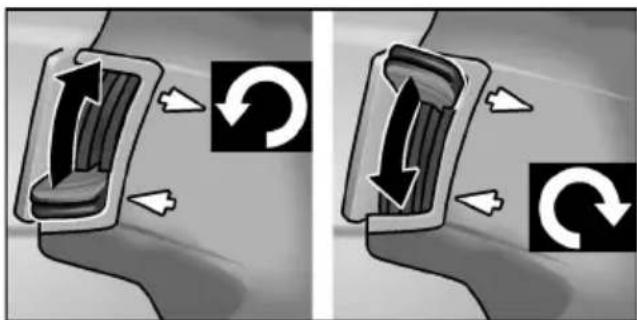

■ Amenez l'interrupteur de sélection du sens de rotation sur la position requise : - En haut : dans le sens antihoraire - En bas : dans le sens horaire
Enclencher l'appareil électrique
Sans encranter :
■ Appuyez sur l'interrupteur et retenez-le. La gâchette de l'outil électrique permet de hausser lentement la vitesse de rotation ou le nombre de coups jusqu'à la valeur maximale choisie.
Coupure de l'appareil :
■ Relâchez l'interrupteur.
En faisant encranter :
AVERTISSEMENT!

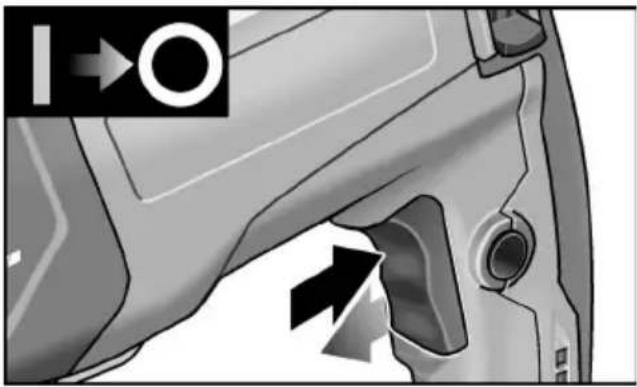

Après une coupure de courant, l'outil électrique redémarre tout seul s'il était resté en position allumée. Éteignez immédiatement l'outil électrique !

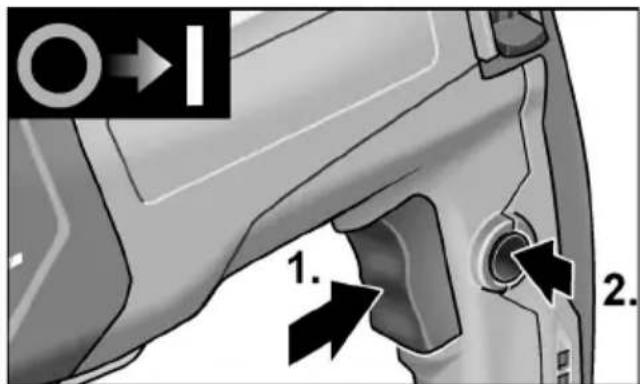

■ Appuyez sur la gâchette et maintenez-la appuyée (1). ■ Appuyez sur le cran d'arrêt pour qu'il retienne la gâchette en position enclenchée (2).
Coupure de l'appareil :
■ Appuyez sur la gâchette et relâchez-la.
Consignes de travail
Perçage / Marteau perforateur
-
Amenez le sélecteur de mode de travail sur le symbole (Parçage) ou (Marteau perforateur). Vérifiez le verrouillage !
-
Mettez le foret en place.
-
Réglez la poignée d'appoint sur la position souhaitée.
-
Branchez la fiche mâle dans une prise de courant.
-
Saisissez l'outil électrique avec les deux mains et placez-vous en position de travail.
-
Appliquez l'outil et allumez l'outil électrique.
-
Poussez l'outil électrique avec doigté en avant.
-
Après la fin du perçage, éteignez l'appareil.
-
Débranchez la fiche mâle de la prise de courant.
Marteau burineur
- Mettez le burin en place.
- Amenez le sélecteur de mode de travail sur le symbole
- Tournez le burin jusque sur la position souhaitée.
-
Amenez le sélecteur de mode de travail sur le symbole T Vérifiez le verrouillage !
-
Réglez la poignée d'appoint sur la position souhaitée.
-
Branchez la fiche mâle dans une prise de courant.
-
Saisissez l'outil électrique avec les deux mains et placez-vous en position de travail.
- Enclencher l'appareil électrique.
- Pendant le burinage, poussez l'outil électrique avec doigté afin qu'il ne saute pas.
- Après la fin du travail, éteignez l'appareil.
- Débranchez la fiche mâle de la prise de courant.
Consignes diverses
- L'utilisation d'outils « tranchants » sur cet outil électrique hausse sa puissance de travail et sa durée de vie.
- Après le travail, nettoyez l'outil électrique, remettez-le dans la mallette de transport puis rangez-le dans un endroit sec.
Maintenance et nettoyage
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.
Nettoyage
Nettoyez régulièrement l'appareil et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.
Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.
Balais de charbon
L'outil électrique est équipé de charbons coupant l'alimentation électrique une fois qu'ils sont usés.
Une fois que ces charbons ont atteint leur limite d'usure, l'outil électrique s'éteint automatiquement.
i REMARQUE!
Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant. En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.
Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur.
Si les charbons génèrent beaucoup d'étincelles, éteignez immédiatement l'outil électrique.
Remettez l'outil électrique à un atelier du service après-vente agréé par le fabricant.
Réducteur
i REMARQUE!
Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie. L'outil électrique dispose d'une lubrification à la graisse. Faites changer la graisse / en refaire le plein par un atelier de service après-vente autorisé par le fabricant.
Réparations
Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.
Si le cordon d'alimentation de l'outil électrique est endommagé, il faut le remplacer par un cordon d'alimentation spécial, confectionné d'avance (type de fixation X). Ce câble est disponible via le service après-vente FLEX.
Pièces de rechange et accessoires
Autres accessoires et notamment les outils utilisables : consultez les catalogues du fabricant.
Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com
Consignes pour la mise au rebut
AVERTISSEMENT!
Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.
Pays de l'UE uniquement.
Ne mettez pas les outils électriques à la poubelle des déchets domestiques !
Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.
i REMARQUE!
Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.
Conformité C€
Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :
EN 62841 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE.
Responsables de la documentation technique :
Exclusion de responsabilité
Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.
Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
Indice
Bruk et lett pustevern!
Henvisning om skroting av gammelt apparat (se side Henvisninger om skroting)!
Tekniske data
| Bore- og meiselhammer | CHE 2-28 R SDS-plus | |
| Nominelt strømforbruk W | 800 | |
| Turtall ved tomgang min | -1 | 0–1300 |
| Tomgangs turtall min | -1 | 0–4000 |
| Max. enkeltslags energi (i henhold til “EPTA-procedure 05/2009”) | J | 2,7 |
| Smøring Fett | ||
| Verktøyholder SDS-plus | ||
| Max. borediameter – Betong– Murverk (HM borekrone)– Tre– Metall | mm mm mm mm | 28683013 |
| Vekten er tilsvarende “EPTA-procedure 01/2003” | kg | 2,65 |
Et overblikk
1 SDS Borkjoks
2 Skiftechuck
3 Spindel
4 Ekstra håndtak
5 Klemspak for dybdeanslag
6 Dybdeanslag
7 Dreieknapp for arbeidsmodus
8 F r i g j ø r i n g s t a s t
- Symboles utilisés
- AVERTISSEMENT!
- PRUDENCE!
- i REMARQUE!
- Symboles apposés sur l'appareil
- Vue d'ensemble
- Pour votre sécurité
- Conformité d'utilisation
- Consignes de sécurité pour les marteaux
- Instructions de sécurité lors de l'utilisation de longs forets avec des marteaux rotatifs
- Autres consignes de sécurité
- Bruit et vibrations
- ATTENTION!
- Instructions d'utilisation
- Avant la mise en service
- Déplacer la poignée d'appoint
- Monter la butée de profondeur
- Mise en place d'outils à queue SDS
- REMARQUE!
- Enlèvement des outils
- Régler le mode de travail
- Régler la position du burin
- Régler le sens de rotation
- Enclencher l'appareil électrique
- Consignes de travail
- Perçage / Marteau perforateur
- Marteau burineur
- Consignes diverses
- Maintenance et nettoyage
- Nettoyage
- Balais de charbon
- Réducteur
- Réparations
- Pièces de rechange et accessoires
- Consignes pour la mise au rebut
- Conformité C€
- Exclusion de responsabilité
- Indice
- Tekniske data
- Et overblikk
Marque : Flex
Modèle : CHE 2-28 R SDS-plus
Catégorie : Perceuse
