NAUDOJIMO INSTRUKCIJA CHE 2-28 R SDS-plus Flex
Naudojami simboliai 157
Simboliai ant jrankio 157
Techniniai duomenys 157
Bendras jrankio vaizdas 158
Jūsų saugumui 159
Triukšmas ir vibracija 160
Nurodymai dirbant 161
Techninis aptarnavimas ir priežiūra .. 164
Nurodymai utilizuoti 165
C€-Atitikimo deklaracija ..... 165
Atsakomybės pašalinimas ..... 165
Naudojami simboliai
ISPÉJIMAS!
Nurodo betarpiškai gresiantį pavojų.
Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.
ATSARGIA!!
Nurodo potencialiai pavojingą situaciją.
Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.
NURODYMAS!
Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.
Simboliai ant jrankio
Prieš eksploatavimą perskaity-kite naudojimo instrukciją!
Užsidėkite apsauginius akinius!
Naudokite klausos apsaugą!
Naudokite lengvas kvėpavimo organų apsaugos priemones!
Nuoroda dėl seno įrankio utilizavimo (žr. psl. Nurodymai utilizuoti)!
Techniniai duomenys
| Perforatorius ir kaltinis gręžtuvas | CHE 2-28 R SDS-plus | |
| Vardinė naudojamoji galia | W | 800 |
| Tuščiosios eigos apsukų skaičius | min^-1 | 0–1300 |
| Tuščiosios eigos smūgių skaičius | min^-1 | 0–4000 |
| Maks. smūgio energija (pagal „EPTA-procedure 05/2009“) | J | 2,7 |
| Tepimas Tepalas | ||
| Priedo jungtis SDS-plus | ||
| Maks. gręžiamos skylės skersmuo– betone– mūre (kietmetalio (HM) gręžimo karūna)– medis– metalui | mmmmmmmm | 28683013 |
| Svoris pagal „EPTA-proce-dure 01/2003“ | kg 2,65 | |
Bendras jrankio vaizdas
1 Gražto griebtuvas SDS
2 Greito keitimo griebtuvas
3 Velenas
4 Papildoma rankena
5 Gylio ribotuvo fiksavimo svirtis
6 Gylio ribotuvas
7 Rankenėlė darbo režimui nustatyti
8 Atsklendimo mygtukas
9 Sukimosi krypties parinkimo svirtis (sukimasis i dešinę pusę/sukimasis i kairę pusę)
10 Jungiklis
Skirtas ijungti ir išjungti įrankį, o taip pat naudojamas pasiekti maksimalų sūkių/smūgių skaičių.
11 Fiksavimo mygtukas
12 Rankena
13 Tinklo kabelj
14 lrankio skydelis *
Jūsų saugumui
ISPÉJIMAS!
Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.
Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:
- šios instrukcijos,
- „Bendruju saugos taisykliu“, esančių pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles.
Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudo-jamas tik
- pagal paskirti,
- saugumo technikos požiūriu nepriekaištingos būklės.
Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.
Naudojimas pagal paskirti
Perforatorius ir kaltinis gręžtuvas CHE 2-28 R SDS-plus yra skirtas
– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– gręžti su kalimu mūrą ir betoną mūrvi-nėms ir inkarams tvirtinti ir kiaurąsias skyles,
- nesunkiems griovimo darbams, šalinant tinką ir plyteles,
- naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.
Saugos nurodymai darbui su perforatoriumi
■ Naudokite klausos apsaugą!
Dėl triukšmo poveikio galite prarasti klausą.
■ Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Jei nesuvaldysite jrankio, galite susižeisti.
- Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.
Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.
Saugos nuorodos dirbantiems su perforatoriais su ilgais gražtais
Visada pradėkite gręžti mažu greičiu, gražtą pridėję prie ruošinio. Esant didesniam sūkių skaičiui, darbo įrankis, kai yra neprisilietęs prie ruošinio ir gali laisvai suktis, yra linkęs išsilenkti, dėl ko gali būti sužaloti asmenys.
■ Spauskite tik taip, kad spaudimo jėgos kryptis sutaptų su grąžtu, ir nespauskite per stipriai. Gražtas gali įlinkti ir lūžti arba dėl to galite prarasti kontrolę ir susižaloti.
Kiti saugos nurodymai
■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Kontaktas su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį.
Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
■ [tvirtinkite gamini]. Spaustuvuose [tvirtintas gaminys yra laikomas tvirčiau nei ranka.
■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuka, jei kabelis pažeidžiamas darbo metu.
Pažeistas kabelis padidina elektros smūgio pavojų.
■ Naudokite tik įrankius su „SDS-plus“ priedo jungtimi. Patikrinkite, ar įrankis tinkamai užsifiksavo, ji truktelėdami.
■ Tuojau pat paveskite pakeisti apgadintą apsauginį gaubtą nuo dulkių. Apsauginis gaubtas nuo dulkių saugo, kad i priedo jungtį nepatektų dulkių.
Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas.
– Pasirūpinkite geru darbo vietos vėdinimu!
– Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
- Rekomenduojama naudoti dujokaukę su P2 klasės filtru.
■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto).
■ Norėdami pažymėti elektrini įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.
Triukšmas ir vibracija
Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 62841.
A-redukuoto įrankio triukšmo lygio tipinė vertė:
– Triukšmo slėgio lygis: 91 dB(A);
– Triukšmo galios lygis: 102 dB(A);
- Paklaida: K = 3 dB.
Suminis vibraciju lygis:
- grężiant su kalimu:
- Bendru atveju
skleidžiamas dydis: a _h = 14,30 m/s^2 Raklida: K = 1.5 m/s
– Paklaida: K = 1,5 m/s
- kalant:
- Bendru atveju skleidžiamas dydis: a _h = 14,50 m/s^2 Raklaida: K = 1.5 m/s
- Paklaida: K = 1,5 m/s
DÉMESIO!
Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.
NURODYMAS!
Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti.
Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.
Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.
Todèl darbo metu vibracijos apkrova gali smarkiai padidèti.
Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.
ATSARGIA!!
Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.
Nurodymai dirbant
Prieš pirmą naudojimą
Išpakuokite elektrinį įrankį ir priedus ir patik-rinkite, ar patiektas komplektas yra pilnas ir ar nepažeistas transportuojant.
Prieš bet kokius elektrinio įrankio aptarna- vimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
ATSARGIA!!
Elektrini įrankį naudokite tik su sumontuota papildoma rankena.
Papildomą rankeną galima nustatyti i norimą padėtį, kad būtų užtikrinamas saugus ir nevarginantis darbas.
■ Atpalaiduokite įtvirtinimą, sukdami papildomą rankeną prieš laikrodžio rodyklę.
■ Papildomą rankeną pasukite i norimą padėtį.
■ Sukdami papildomą rankeną laikrodžio rodyklės kryptimi užfiksuokite rankeną pageidaujamoje padėtyje.
Gylio ribotuvo montavimas
ISPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarna- vimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
■ Paspauskite viršutinę papildomoje rankenoje esančios fiksavimo svirties dalį ir laikykite nuspaustą.
■ lkiškite gylio ribotuvą.
■ Gylio ribotuvą nustatykite reikiamam grężimo gyliui.
■ Atleiskite fiksavimo svirtj.
Irankių su SDS kotu įstatymas
ISPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
ATSARGIA!!
Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!
NURODYMAS!
Naudojami įrankiai turi būti su SDS kotu. įrankiams be SDS koto (pvz., medžio gražtams) reikia naudoti trijų kumštelių gražto griebtuvą.
■ Patikrinkite apsauginį gaubtą nuo dulkių.
– Išvalykite užterštą gaubtą.
– Paveskite pakeisti sugedusį apsauginį gaubtą nuo dulkių.

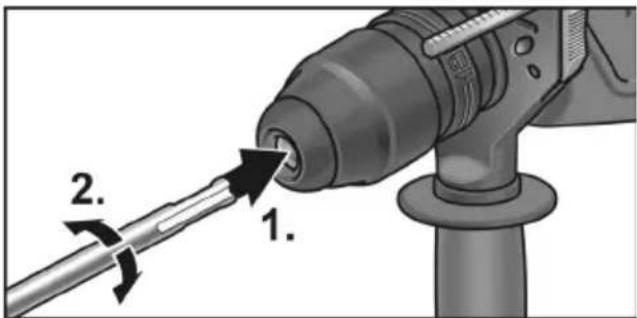

■ Istatykite atsargini įrankį (1.) ir sukite (2.), kol jis užsifiksuos.
■ Ar gerai užsifiksavo, patikrinkite traukdami darbinį įrankį.
lrankių išėmimas
ISPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
ATSARGIA!!
Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines!

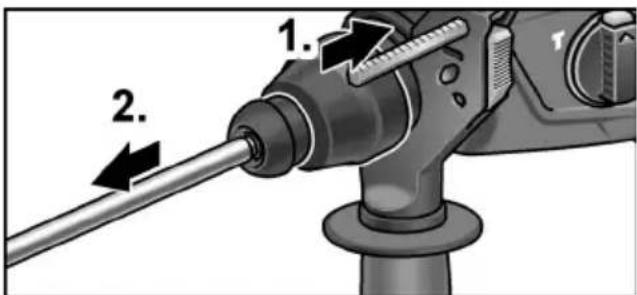

■ Fiksavimo įvorę patraukite atgal (1.).
■ Išimkite darbini įrankį (2.).
Darbo režimo nustatymas
ATSARGIA!!
Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.
■ Paspauskite atlaisvinamaji mygtuką.
■ Rankenėlę nustatykite ties norimu darbo režimu:
Gręžimas
Gręžimas su kalimu
Kalto padėties nustatymas (žr. ten)
Kalimas
NURODYMAS!
- Padėtyse (Grežimas), (Grežimas su kalimu) ir (Kalimas) atsklendimo mygtukas privalo būti akivaizdžiai blokuotas (iššokes).
- Padėtyje (Kalto padėties nustatymas) nejunkite elektrinio įrankio.
Kalto padėties nustatymas
Kaltą galima pasukti į labiausiai atliekamam darbui tinkančią padėtį.

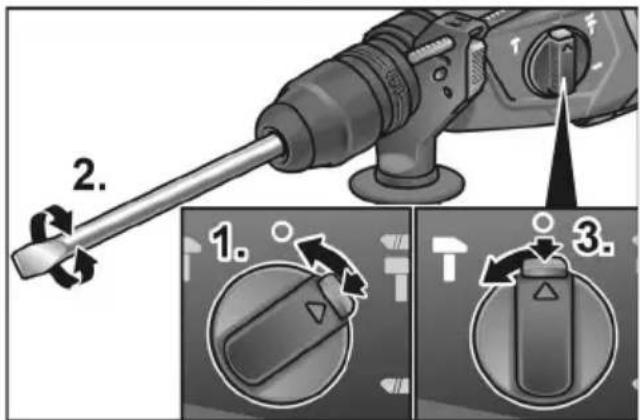

■ Paspauskite atlaisvinamaji mygtuką ir darbo režimo rankenėlę nustatykite ties simboliu (1.).
■ Kaltą sukite tol, kol jis bus nustatytas norimu kampu (2.).
■ Paspauskite atlaisvinamaji mygtuką ir darbo režimo rankenėlę nustatykite ties simboliu T Atkreipkite dėmesį i blokavimą!
Sukimosi krypties nustatymas
ATSARGIA!!
Elektrinio įrankio darbo režimą keiskite tik tada, kai jis neveikia.
■ Reverso jungiklj nustatykite i reikiamą padėtį:
– Viršuje: prieš laikrodžio rodyklę
– Apačioje: pagal laikrodžio rodyklę
lrankio jjungimas
Nefiksuojant jungiklio:
■ Jungiklj paspauskite ir laikykite paspaustą.
Elektrinio įrankio jungikliu galima pamažu didinti sūkių arba smūgių skaičių iki maksimalios vertės.
Išjunkite prietaisą:
■ Jungiklj atleiskite.
Po maitinimo nutrūkimo, ijungtas elektrinis jrankis vėl pradeda veikti.
Nedelsdami išjunkite elektrinj įrankį!
■ Paspauskite jungiklj ir laikykite jj nus-paudę (1.).
■ Nuspauskite fiksavimo mygtuka, kad užfiksuotumėte jungiklio padėtį (2.).
Išjunkite prietaisą:
■ Jungiklj nuspauskite ir atleiskite.
Patarimai dirbant
Gręžimas/gręžimas su kalimu
-
Darbo režimo rankenėlę nustatykite i padėtį (Gręžimas) arba (Gręžimas su kalimu). Atkreipkite dėmesį i blokavimą!
-
|statykite grąztą.
- Papildomą rankeną nustatykite i norimą padėti.
- Ijunkite tinklo kabelio kištuką.
- Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
- Pridėkite gražtą ir jjunkite elektrinį įrankį.
- Elektrini įrankį atsargiai spauskite pirmyn.
- Baigę gręžti, įrankį išjunkite.
- Ištraukite kištuką iš tinklo lizdo.
Kalimas
- |statykite kaltą.
- Darbo režimo rankenėlę nustatykite i padėti
- Kaltą pasukite i norimą padėtį.
- Darbo režimo rankenėlę nustatykite i padėti . Atkreipkite dėmesį i blokavimą!
- Papildomą rankeną nustatykite i norimą padėtį.
- ljunkite tinklo kabelio kištuką.
- Elektrini įrankį suimkite abejomis rankomis ir atsistokite į darbinę padėtį.
- lrankio jungimas.
- Kaldami elektrinį įrankį atsargiai spauskite pirmyn, kad jis nešoktu.
- Baigę darba, įrankį išjunkite.
- Ištraukite kištuką iš tinklo lizdo.
Kiti nurodymai
– Naudojant “aštrius” darbinius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė.
– Po darbo elektrinį įrankį išvalykite ir laiky-kite transportavimo lagaminėlyje sausoje vietoje.
Techninis aptarnavimas ir priežiūra
ISPÉJIMAS!
Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.
Valymas
■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.
Angliniai šepetėliai
Elektriniame įrankyje yra savaime atsijungiantys angliniai šepetėliai.
Susidėvėjus angliniams šepetėliams iki leistinos ribos, įtaisas automatiškai atjungiamas.
NURODYMAS!
Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garanti-niai įsipareigojimai negalioja.
Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.
Jei angliniai šepetėliai labai kibirkščiuoja, nedelsiant išjunkite elektrinį įrankį.
Elektrini įrankį pristatykite į įgaliotas serviso dirbtuves.
Pavara
NURODYMAS!
Neatsukinékite pavaros galvutés sraigtų garantiniu laikotarpiu.
Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.
Elektrinis įrankis turi tepimą tepalu.
Pakeisti/papildyti tepalą leiskite gamintojo igaliotoms serviso dirbtuvėms.
Remontas
Remontuoti atiduokite tik į gamintojo igaliotas dirbtuves.
Jeigu elektrinio įrankio maitinimo laidas yra pažeistas, jį reikia pakeisti specialiu maitinimo laidu (X prijungimo būdas).
Ji galima gauti FLEX klientų aptarnavimo skyriuje.
Atsarginės dalys, priedai ir reikmenys
Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.
Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com
Nurodymai utilizuoti
ISPÉJIMAS!
Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.
Tik ES šalyse.
Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!
Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.
NURODYMAS!
Informaciją apie utilizavimo galimybes gausite iš pardavėjo!
CE-Atitikimo deklaracija
Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:
EN 62841 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis.
Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Atsakomybės pašalinimas
Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.
Gamintojas ir jo atstovai neatsako už nuostolius, jeigu buvo naudojamasi ne pagal paskirtj arba kartu su kitų gamintojų produktais.
Saturs
- Naudojami simboliai
- ISPÉJIMAS!
- ATSARGIA!!
- NURODYMAS!
- Simboliai ant jrankio
- Techniniai duomenys
- Bendras jrankio vaizdas
- Jūsų saugumui
- Naudojimas pagal paskirti
- Saugos nurodymai darbui su perforatoriumi
- Saugos nuorodos dirbantiems su perforatoriais su ilgais gražtais
- Kiti saugos nurodymai
- Triukšmas ir vibracija
- DÉMESIO!
- Nurodymai dirbant
- Prieš pirmą naudojimą
- Gylio ribotuvo montavimas
- Irankių su SDS kotu įstatymas
- lrankių išėmimas
- Darbo režimo nustatymas
- Kalto padėties nustatymas
- Sukimosi krypties nustatymas
- lrankio jjungimas
- Patarimai dirbant
- Gręžimas/gręžimas su kalimu
- Kalimas
- Kiti nurodymai
- Techninis aptarnavimas ir priežiūra
- Valymas
- Angliniai šepetėliai
- Pavara
- Remontas
- Atsarginės dalys, priedai ir reikmenys
- Nurodymai utilizuoti
- CE-Atitikimo deklaracija
- Atsakomybės pašalinimas
- Saturs
Prekės ženklas : Flex
Modelis : CHE 2-28 R SDS-plus
Kategorija : Gręžtuvas
