| Produkttype | Slagboremaskin og meiselhammer |
| Merke | Flex |
| Modell | CHE 2-28 R SDS-plus |
| Kategori | Boremaskin |
| Nominell opptatt effekt | 800 W |
| Tomgangshastighet | 0-1300 min⁻¹ |
| Tomgangsslagsfrekvens | 0-4000 min⁻¹ |
| Maksimal slagenergi (EPTA 05/2009) | 2,7 J |
| Maks. borediameter - Betong | 28 mm |
| Maks. borediameter - Murverk (hardmetallkjernebor) | 68 mm |
| Maks. borediameter - Tre | 30 mm |
| Maks. borediameter - Metall | 13 mm |
| Vekt (iht. EPTA 01/2003) | 2,65 kg |
| Verktøyholder | SDS-plus |
| Smøring | Fett |
| Strømforsyning | Nettstrøm (230 V) |
| Lydtrykknivå | 91 dB(A) |
| Lydeffektnivå | 102 dB(A) |
| Vibrasjoner (boring med slag) | 14,30 m/s² (K=1,5 m/s²) |
| Vibrasjoner (meisling) | 14,50 m/s² (K=1,5 m/s²) |
| Nødvendig beskyttelse | Vernebriller, støyvern, åndedrettsvern (P2) |
| Vedlikehold | Selvkuttede kullbørster, regelmessig rengjøring av ventilasjonsåpninger |
| Samsvar | CE, EN 62841, direktiver 2014/30/EU, 2006/42/EF, 2011/65/EU |
Ofte stilte spørsmål - CHE 2-28 R SDS-plus Flex
Brukerspørsmål om CHE 2-28 R SDS-plus Flex
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din CHE 2-28 R SDS-plus - Flex og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. CHE 2-28 R SDS-plus av merket Flex.
BRUKSANVISNING CHE 2-28 R SDS-plus Flex
For din egen sikkerheds skyld
ADVARSEL!
■ Løsn klemningen ved at dreje det ekstra håndtag mod urets retning.
Reservedele og tilbehør
Gør udtjente apparater ubrugelige ved at fjerne netkablet.
Kun for EU-lande.
For din egen sikkerhet 77
Støy og vibrasjon 78
Bruksanvisning 79
Vedlikehold og pleie 82
Utelukkelse av ansvar 83
Anvendte symboler
ADVARSEL!
Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.
HENVISNING!
Betegner tips om bruken og viktige informasjoner.
Symbolene på apparatet
Betjeningsveiledningen må leses før ibruktaking!
∅yevern må brukes!
Bruk hørselsvern!
9 Spak for valg av dreieretning
(Høyre-/venstreløp)
10 Bryter
For inn- og utkopling såsom oppkjøring til maksimalt tur-/slagtall.
11 Festeknapp
12 Håndtak
13 Strømkabelen
14 Typeskilt *
ng s t a s t
* ikke synlig
For din egen sikkerhet
ADVARSEL!
Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhets-henvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvis- ningene og anvisningene for senere bruk. Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:
– den foreliggende betjenings-veiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (skrift nr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.
Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Elektroverktøyet må kun brukes
– til de arbeider den er beregnet for,
- i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på sikkerheten må straks utbedres.
Forskriftsmessig bruk
Bore- og meiselhammeren CHE 2-28 R SDS-plus er beregnet for
– for kommersiell bruk innenfor industri og håndverk,
- hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,
– for lette stemmarbeider for fjerning av puss og fliser,
– for bruk med egnet verktøy som er anbefalt av produsenten av dette apparatet.
Sikkerhetsveiledninger for hammer
Det må brukes hørselsvern. Påvirkning av støy kan føre til skade på hørselen.
■ Bruk det ekstra håndtaket som blir levert med apparatet. Tap av kontrollen kan føre til skader.
- Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.
Sikkerhetsanvisninger for bruk av lange borbits sammen med borhammere
■ Start alltid boringen ved lav hastighet og med spissen av bitsen i kontakt med emnet. Ved høyere hastigheter er det stor sannsynlighet for at bitsen bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader.
■ Trykk bare i rett linje med bitsen, og pass på at du ikke trykker for hardt. Bits kan bli bøyd, slik at man mister kontrollen, noe som kan forårsake personskader.
- Hold elektroverktøyet fast med begge hendene under arbeidet og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med to hender.
■ Fest fast arbeidsstykket. Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med hånden.
Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt.
■ Bruk kun verktøy med SDS-plus verktøyopptak. Kontroller av det er korrekt lukket ved å trekke i verktøyet.
En støvbeskyttelseshette som er skadet, må straks skiftes ut.
Støvbeskyttelseshetten forhindrer at det kommer støv inn i verktøyopptaket.
- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.
– Det må sørges for god ventilasjon på arbeidsplassen!
- Om mulig må det brukes eksternt støvavsuging.
- Det anbefales bruk av en pustevernmaske med filterklasse P2.
Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
For kjennetegning av elektroverktøy må det kun brukes merker/skilt som limes på. Det må ikke bores hull i kassen.
■ Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.
Støy og vibrasjon
Støy- og svingningsverdiene er målt i henhold til EN 62841.
Det A-vurderte støynivået på apparatet utgjør typisk:
– Lydtrykknivå: 91 dB(A);
– Lydeffektnivå: 102 dB(A);
- Usikkerhet: K = 3 dB.
Samlet svingningsverdi:
De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.
i HENVISNING!
Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.
Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.
Bruksanvisning
Før ibruktaking
Elektroverktøyet og tilbehøret pakkes ut og må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader.
Innstilling av ekstra håndtak
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
FORSIKTIG!
Elektroverktøy må kun brukes med montert ekstra håndtak.

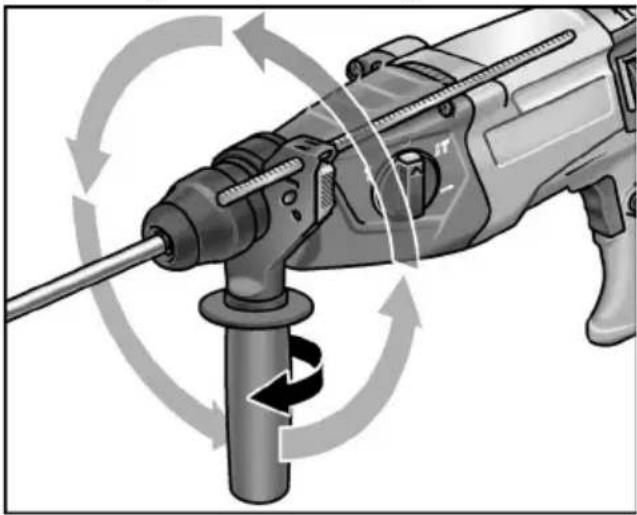

Det ekstra håndtaket kan svinges i hvilken som helst posisjon for å garantere et sikkert og lite anstrengende arbeid.
■ Klemmen løsnes imot klokkens retning ved å dreie på det ekstra håndtaket.
■ Sving tilleggshåndtaket i den ønskede posisjonen.
■ Ved å dreie det ekstra håndtaket i klokkens retning, kan håndtaket festes i den ønskede posisjonen.
Montering av dybdeanslag
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
Innsetting av verktøy med SDS stang
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
FORSIKTIG!
Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!
HENVISNING!
Verktøyet som brukes må ha en SDS stang. For verktøy uten SDS stang (f. eks. trebor) må det brukes en borepatron med tre kjever.
■ Støvdekselet må kontrolleres.
– Dekselet må rengjøres for smuss.
- Defekt støvbeskyttelseskappe må skiftes ut.

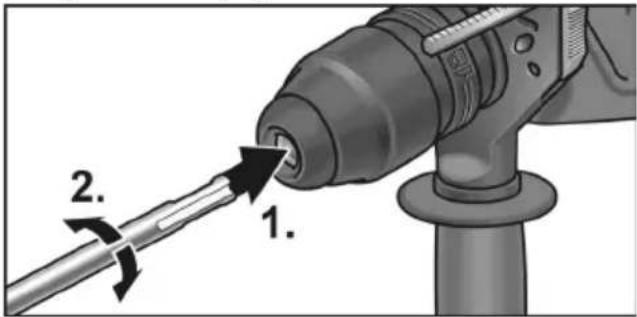

■ Sett inn verktøyet som skal brukes (1.) og drei det (2.), til det er låst fast.
■ Kontroller låsen ved å trekke i verktøyet.
Uttak av verktøyet
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
FORSIKTIG!
Verktøy som blir brukt kan bli oppvarmet. Bruk vernehansker!
■ Trekk bak på läsehylsen (1.).
■ Ta ut verktøyet (2.).
Still inn arbeidsmodus
FORSIKTIG!
■ Trykk frigjøringstasten.
■ Dreieknappen innstilles på ønsket arbeidsmodus:
Boring
Hammerboring
Innstilling av meiselposisjonen (se der)
Meisling
HENVISNING!
- I posisjonene (børing), IT (hammerboring) og T(meisle) må frigjøringstasten være synlig (dvs. den må springe ut).
- I posisjonen (innstilling av meisel posisjonen) må elektroverktøyet ikke slås på.
Innstilling av meiselposisjonen
Meiselen kan dreies slik at den står i en optimal posisjon for det arbeidet som skal utføres.
■ Trykk frigjøringstasten og sett dreieknappen for arbeidsmodus på symbolet Q(1.).
■ Drei meiselen inntil den har den ønskede vinkelen (2.).
■ Trykk frigjøringstasten og sett dreieknappen for arbeidsmodus på symbolet TPass på låsen!
Still inn dreieretningen
FORSIKTIG!
■ Sett bryteren for forvalg av dreieretningen på ønsket posisjon:
– Oppe: mot klokkens retning
- Nede: i klokkens retning
Innkopling av elektroverktøy
Uten lås:

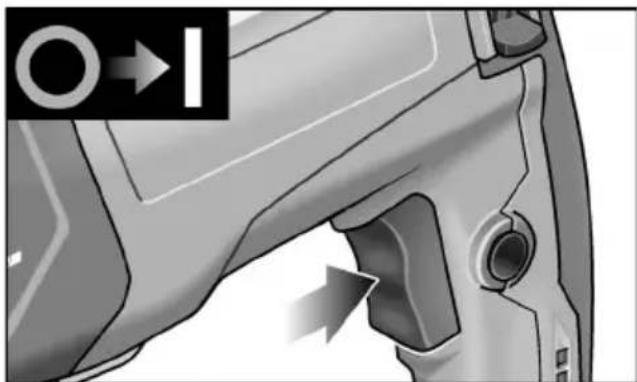

■ Trykk bryteren og hold den fast. Bryteren på elektroverktøyet gjør det mulig å la tur- hhv. slagtallet stige langsomt inntil den maksimale verdien.
Utkobling av apparatet:
■ Slipp bryteren.
Med lås:
ADVARSEL!
Etter et strømbrudd starter det innkoplete apparatet igjen. Elektroverktøy må straks slås av!
■ Trykk bryteren og hold den fast (1.).
■ Trykk låseknappen for å feste fast bryteren (2.).
Utkobling av apparatet:
■ Bryteren trykkes og slippes.
Arbeidshenvisninger
Boring/hammerboring
- Dreieknappen for arbeidsmodus settes på symbolet (børing) hhv. IT(hammerboring). Pass på låsen!
- Innsetting av bor.
- Still inn det ekstra håndtaket i ønsket posisjon.
- Støpselet stikkes inn.
- Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.
- Sett boreren på og slå på elektroverktøyet.
- Elektroverktøyet trykkes forsiktig framover.
- Etter avsluttet boring må apparatet slås av.
- Støpselet trekkes ut.
Meisling
- Sett inn meisel.
- Dreieknappen for arbeidsmodus stilles på symbolet
- Drei meiselen i ønsket posisjon.
- Dreieknappen for arbeidsmodus stilles på symbolet TPass på låsen!
- Still inn det ekstra håndtaket i ønsket posisjon.
- Støpselet stikkes inn.
- Grip elektroverktøyet med begge hendene og still deg opp i arbeidsposisjon.
- Innkoples elektroverktøyet.
- Elektroverktøyet må under meislingen trykkes forsiktig framover slik at det ikke springer.
- Etter avsluttet arbeid må apparatet slås av.
- Støpselet trekkes ut.
Andre henvisninger
- Bruk av "skarpe" verktøy øker arbeidsytelsen og også levetiden til elektroverktøyet.
– Elektroverktøy må rengjøres etter arbeidet og må oppbevares i transportkofferten på et tørt sted.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider på elektroverktøy må støpselet trekkes ut.
Rengjøring
■ Apparatet og ventilasjonssprekkene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk.
Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.
Kullbørster
Elektroverktøyet er utstyrt med utkoplingskull.
Når disse utkoplingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.
HENVISNING!
For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garanti- forpliktelser.
Igjennom luftinntaksåpningene bak kan kullfyret kontrolleres under bruken.
Ved sterke kullgnister må elektroverktøyet straks slås av. Elektroverktøyet må leveres inn på et kundeservice verksted som er autorisert av produsenten.
Drevet
HENVISNING!
Skruene på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.
Elektroverktøyet har en oljesmører.
Skift/påfyll av olje (fett) må foretas av et kundeservice verksted som er autorisert av produsenten.
Reparasjoner
Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.
Dersom strømledningen på elektroverktøy er skadet, må den skiftes ut med en spesiell kabel (type X). Dette fåes hos FLEX kundeservice.
Reservedeler og tilbehør
Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.
Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com
Utrangerte apparater må gjøres ubrukelige ved å fjerne nettkabelen.
Kun for EU-land.
Ikke kast elektriske verktøy i bosset!
I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektro-niske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.
HENVISNING!
Faghandelen vil gi deg informasjon om avhendingsmuligheter!
CE-Konformitet
Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under "Tekniske data" stemmer overens med følgende normer eller normative dokumenter: EN 62841 i henhold til bestemmelsene i direktivet 2014/30/EU, 2006/42/EF, 2011/65/EU.
Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.
Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
Innehåll
Använda symboler 84
Symboler på maskinen....84
Tekniska data 84
Översikt 85
För din säkerhet 86
Uteslutning av ansvar 92
Använda symboler
WARNING!
Uteslutning av ansvar
- For din egen sikkerheds skyld
- ADVARSEL!
- Reservedele og tilbehør
- Anvendte symboler
- FORSIKTIG!
- HENVISNING!
- Symbolene på apparatet
- For din egen sikkerhet
- Forskriftsmessig bruk
- Sikkerhetsveiledninger for hammer
- Sikkerhetsanvisninger for bruk av lange borbits sammen med borhammere
- Støy og vibrasjon
- i HENVISNING!
- Bruksanvisning
- Før ibruktaking
- Innstilling av ekstra håndtak
- Montering av dybdeanslag
- Innsetting av verktøy med SDS stang
- Uttak av verktøyet
- Still inn arbeidsmodus
- Innstilling av meiselposisjonen
- Still inn dreieretningen
- Innkopling av elektroverktøy
- Arbeidshenvisninger
- Boring/hammerboring
- Meisling
- Andre henvisninger
- Vedlikehold og pleie
- Rengjøring
- Kullbørster
- Drevet
- Reparasjoner
- Reservedeler og tilbehør
- CE-Konformitet
- Utelukkelse av ansvar
- Innehåll
- Använda symboler
- WARNING!
- Uteslutning av ansvar
Merke : Flex
Modell : CHE 2-28 R SDS-plus
Kategori : Boremaskin
