BEDIENUNGSANLEITUNG CHE 2-28 R SDS-plus Flex

Verwendete Symbole3
Symbole am Gerät3
Technische Daten3
Auf einen Blick4
Zu Ihrer Sicherheit5
Geräusch und Vibration6
Gebrauchsanweisung7
Wartung und Pflege10
Entsorgungshinweise11
CE-Konformität11
Haftungsausschluss11

Verwendete Symbole

Flex CHE 2-28 R SDS-plus - Verwendete Symbole - 1

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 1

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

Flex CHE 2-28 R SDS-plus - VORSICHT! - 1

HINWEIS!

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Technische Daten

Bohr- und MeißelhammerCHE 2-28 R SDS-plus
Nennaufnahmeleistung W 800
Leerlauf-Drehzahl min-10–1300
Leerlauf-Schlagzahl min-10–4000
Max. Einzelschlag-energie (nach „EPTA-procedure 05/2009“)J2,7
Schmierung Fett
Werkzeugaufnahme SDS-plus
max. Bohrdurchmesser – Beton– Mauerwerk (HM-Bohrkrone)– H o l z– Metallmm mm mm mm28683013
Gewicht entsprechend „EPTA-procedure 01/2003“kg 2,65

Flex CHE 2-28 R SDS-plus - Technische Daten - 1

Vor Inbetriebnahme Bedienungsanleitung lesen!

Augenschutz tragen!

Gehörschutz tragen!

Leichten Atemschutz benutzen!

Entsorgungshinweis für das Altgerät (siehe Seite Entsorgungshinweise)!

Auf einen Blick

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 SDS Bohrfutter
2 Wechselbohrfutter
3 Spindel
4 Zusatzhandgriff
5 Klemmhebel für Tiefenanschlag
6 Tiefenanschlag
7 Drehknopf für Arbeitsmodus
8 Entriegelungstaste
9 Hebel für Drehrichtungswahl (Rechts-/Linkslauf)
10 Schalter

Zum Ein- und Ausschalten sowie zum Hochfahren bis zur maximalen Dreh-/Schlagzahl.

11 Feststellknopf
12 Handgriff
13 Netzkabel
14 Typschild *

Zu Ihrer Sicherheit

Flex CHE 2-28 R SDS-plus - Zu Ihrer Sicherheit - 1

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

  • für die bestimmungsgemäße Verwendung,
  • in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Der Bohr- und Meißelhammer

CHE 2-28 R SDS-plus ist bestimmt

- für den gewerblichen Einsatz in Industrie und Handwerk,

– zum Hammerbohren in Mauerwerk und Beton für Dübel- und Ankerbefestigungen und Durchgangsbohrungen,

– für leichte Stemmarbeiten zum Entfernen von Putz und Fliesen,

- zur Verwendung mit dafür geeignetem und vom Hersteller für dieses Gerät empfohlenem Werkzeug.

Sicherheitshinweise für Hämmer

■ Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
■ Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer mit Bohrhämmern

■ Beginnen Sie den Bohrvorgang immer mit niedriger Drehzahl und während das Bohrwerkzeug Kontakt mit dem Werkstück hat. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit dem Werkstück frei drehen kann, und zu Verletzungen führen.
Üben Sie keinen übermäßigen Druck und nur in Längsrichtung zum Bohrwerkzeug aus. Bohrer können sich verbiegen und dadurch brechen oder zu einem Verlust der Kontrolle und zu Verletzungen führen.

Weitere Sicherheitshinweise

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

■ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

Sichern Sie das Werkstück. Ein mit Spannvorrichtung festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
■ Nur Werkzeuge mit SDS-plus Werkzeug-aufnahme einsetzen. Die korrekte Verriegelung durch Ziehen am Werkzeug überprüfen.
■ Eine beschädigte Staubschutzkappe sofort ersetzen lassen. Die Staubschutzkappe verhindert den Eintriitt von Staub in die Werkzeugaufnahme.
■ Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, einige Holzarten, Mineralien und Metall können eine Gefährdung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube können zu Atemwegserkrankungen und/oder allergischen Reaktionen führen.

– Für gute Belüftung des Arbeitsplatzes sorgen!
- Wenn möglich, externe Staub-absaugung verwenden.
- Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen.

■ Keine Materialien bearbeiten, bei denen gesundheitsgefährdende Stoffe freigesetzt werden (z. B. Asbest).
■ Zur Kennzeichnung des Elektrowerkzeugs nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren.
■ Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Geräusch und Vibration

Die Geräusch- und Schwingungswerte wurden entsprechend EN 62841 ermittelt.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

– Schall-Druckpegel: 91 dB(A);
– Schall-Leistungspegel: 102 dB(A);
- Unsicherheit: K = 3 dB.

Schwingungsgesamtwert:

– beim Hammerbohren:

– Emissionswert: a _h = 14,30 m/s ^2
- Unsicherheit: K = 1,5 m/s

- beim Meißeln:

– Emissionswert: a _h = 14,50 m/s ^2
- Unsicherheit: K = 1,5 m/s ^2

ACHTUNG!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

i HINWEIS!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.

Gebrauchsanweisung

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

Zusatzhandgriff verstellen

Flex CHE 2-28 R SDS-plus - Zusatzhandgriff verstellen - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 1

VORSICHT!

Elektrowerkzeug nur mit montiertem Zusatzhandgriff verwenden.

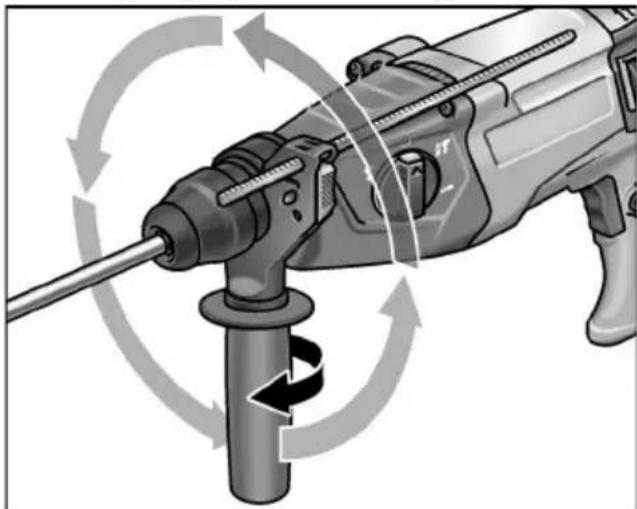

Der Zusatzhandgriff kann in jede beliebige Position geschwenkt werden, um sicheres und ermüdungsfreies Arbeiten zu gewährleisten.

■ Klemmung durch Drehen am Zusatzhandgriff gegen den Uhrzeigersinn lösen.

Flex CHE 2-28 R SDS-plus - VORSICHT! - 1

■ Zusatzhandgriff auf die gewünschte Position schwenken.
■ Durch Drehen des Zusatzhandgriffs im Uhrzeigersinn den Handgriff in der gewünschten Position fixieren.

Tiefenanschlag montieren

Flex CHE 2-28 R SDS-plus - Tiefenanschlag montieren - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 1

■ Klemmhebel am Zusatzhandgriff im oberen Bereich drücken und festhalten.
■ Tiefenanschlag einschieben.
■ Tiefenanschlag auf die benötigte Bohrtiefe einstellen.
■ Klemmhebel loslassen.

Einsetzen von Werkzeuge mit SDS-Schaft

Flex CHE 2-28 R SDS-plus - Einsetzen von Werkzeuge mit SDS-Schaft - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 1

VORSICHT!

Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen!

Flex CHE 2-28 R SDS-plus - VORSICHT! - 1

HINWEIS!

Verwendete Werkzeuge müssen über einen SDS-Schaft verfügen. Für Werkzeuge ohne SDS-Schaft (z. B. Holzbohrer) ist ein Dreibacken-Bohrfutter zu verwenden.

■ Staubschutzkappe überprüfen.
– Verschmutzte Kappe reinigen.
– Defekte Staubschutzkappe austauschen lassen.

■ Einsatzwerkzeug einsetzen (1.) und drehen (2.), bis es verriegelt.

1. 2.

■ Verriegelung durch Ziehen am Einsatzwerkzeug überprüfen.

Entnehmen der Werkzeuge

Flex CHE 2-28 R SDS-plus - Entnehmen der Werkzeuge - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 1

VORSICHT!

Benutzte Einsatzwerkzeuge können heiß werden. Schutzhandschuhe tragen!

Flex CHE 2-28 R SDS-plus - VORSICHT! - 1

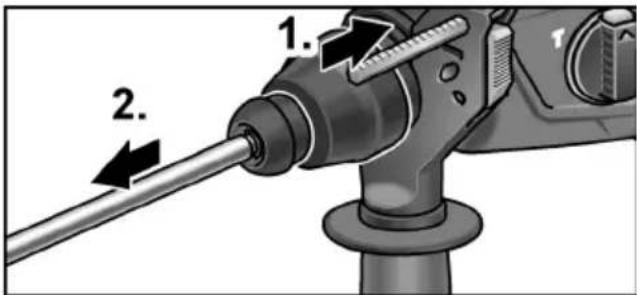

■ Verriegelungshülse nach hinten ziehen (1.).
■ Einsatzwerkzeug entnehmen (2.).

Arbeitsmodus einstellen

Flex CHE 2-28 R SDS-plus - Arbeitsmodus einstellen - 1

VORSICHT!

Arbeitsmodus nur bei Stillstand des Elektrowerkzeugs ändern.

T IT

■ Entriegelungstaste drücken.
■ Drehknopf auf gewünschten Arbeitsmodus einstellen:

41

Bohren

iT

Hammerbohren

O

Einstellen der Meißelposition (siehe dort)

T

Meißeln

Flex CHE 2-28 R SDS-plus - VORSICHT! - 2

HINWEIS!

  • In den Positionen (Bohren),
    iT (Hammerbohren) und T(Meißeln) muss die Entriegelungstaste sichtbar verriegeln (herausspringen).
    – In der Position (Einstellen der Meißelposition) das Elektrowerkzeug nicht einschalten.

Einstellen der Meißelposition

Der Meißel kann in eine für die auszuführenden Arbeiten optimalen Position verdreht werden.

■ Entriegelungstaste drücken und Drehknopf für Arbeitsmodus auf das Symbol stellen (1.).

2. 1. 3.

■ Meißel drehen, bis der Meißel den gewünschten Winkel aufweist (2.).
■ Entriegelungstaste drücken und Drehknopf für Arbeitsmodus auf das Symbol stellen. Auf Verriegelung achten!

Drehrichtung einstellen

Flex CHE 2-28 R SDS-plus - Drehrichtung einstellen - 1

VORSICHT!

Arbeitsmodus nur bei Stillstand des Elektrowerkzeugs ändern.

Flex CHE 2-28 R SDS-plus - VORSICHT! - 1

■ Schalter Drehrichtungsvorwahl auf die benötigte Position stellen:

- Oben: gegen den Uhrzeigersinn

– Unten: im Uhrzeigersinn

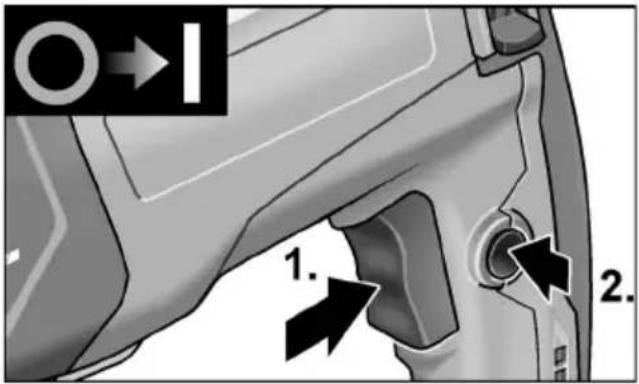

Elektrowerkzeug einschalten Ohne Einrasten:

Flex CHE 2-28 R SDS-plus - Elektrowerkzeug einschalten Ohne Einrasten: - 1

■ Schalter drücken und festhalten. Der Schalter des Elektrowerkzeugs ermöglicht ein langsames Steigern der Dreh- bzw. Schlagzahl bis zum Maximalwert.

Gerät ausschalten:

■ Schalter loslassen.

Mit Einrasten:

Flex CHE 2-28 R SDS-plus - Mit Einrasten: - 1

WARNUNG!

Nach einem Stromausfall läuft das eingeschaltete Elektrowerkzeug wieder an. Elektrowerkzeug sofort ausschalten!

1. 2.

■ Schalter drücken und festhalten (1.). ■ Feststellknopf drücken, um den Schalter zu arretieren (2.).

Gerät ausschalten:

Flex CHE 2-28 R SDS-plus - WARNUNG! - 2

■ Schalter drücken und loslassen.

Arbeitshinweise

Bohren/Hammerbohren

  1. Drehknopf für Arbeitsmodus auf das Symbol (Bohren) bzw. (Hammerbohren) stellen. Auf Verriegelung achten!
  2. Bohrer einsetzen.
  3. Zusatzhandgriff auf die gewünschte Position einstellen.
  4. Netzstecker einstecken.
  5. Elektrowerkzeug mit beiden Händen ergreifen und Arbeitsposition einnehmen.
  6. Bohrer ansetzen und Elektrowerkzeug einschalten.
  7. Elektrowerkzeug gefühlvoll nach vorn drücken.
  8. Nach Beenden der Bohrung Gerät ausschalten.
  9. Netzstecker ziehen.

Meißeln

  1. Meißel einsetzen.

  2. Drehknopf für Arbeitsmodus auf das Symbol stellen.

  3. Meißel in die gewünschte Position drehen.
  4. Drehknopf für Arbeitsmodus auf das Symbol stellen. Auf Verriegelung achten!
  5. Zusatzhandgriff auf die gewünschte Position einstellen.
  6. Netzstecker einstecken.
  7. Elektrowerkzeug mit beiden Händen ergreifen und Arbeitsposition einnehmen.
  8. Elektrowerkzeug einschalten.
  9. Elektrowerkzeug beim Meißeln gefühlvoll nach vorn drücken, so dass es nicht springt.
  10. Nach Beenden der Arbeit Gerät ausschalten.
  11. Netzstecker ziehen.

Sonstige Hinweise

– Die Verwendung von „scharfen“ Einsatzwerkzeugen steigert die Arbeitsleistung und die Lebensdauer des Elektrowerkzeugs.
– Elektrowerkzeug nach der Arbeit reinigen und im Transportkoffer an einem trockenen Ort aufbewahren.

Wartung und Pflege

Flex CHE 2-28 R SDS-plus - Wartung und Pflege - 1

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den Netzstecker ziehen.

Reinigung

■ Gerät und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig.
■ Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

Kohlenbürsten

Das Elektrowerkzeug ist mit Abschaltkohlen ausgestattet.

Nach Erreichen der Verschleißgrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschaltet.

i HINWEIS!

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

Durch die hinteren Lufteintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden.

Bei starkem Kohlenfeuer das Elektrowerkzeug sofort ausschalten. Elektrowerkzeug an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.

Getriebe

i HINWEIS!

Die Schrauben am Getriebekopf während der Garantiezeit nicht lösen.

Bei Nichtbeachtung erlöschen die Garantieverpflichtungen des Herstellers.

Das Elektrowerkzeug verfügt über eine Fett-Schmierung. Wechseln/Auffüllen von Fett durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Wenn die Anschlussleitung des Elektro-werkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung (Anbringungsart X) ersetzt werden. Diese ist über den FLEX-Kundendienst erhältlich.

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen.

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage:

www.flex-tools.com

Entsorgungshinweise

Flex CHE 2-28 R SDS-plus - Entsorgungshinweise - 1

WARNUNG!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 1

Nur für EU-Länder.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Flex CHE 2-28 R SDS-plus - WARNUNG! - 2

HINWEIS!

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Flex CHE 2-28 R SDS-plus - HINWEIS! - 1

-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwortlich für technische Unterlagen:

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex CHE 2-28 R SDS-plus - Contents - 1

Peter Lameli

Technical Head

Flex CHE 2-28 R SDS-plus - Contents - 2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Technische gegevens 57

In één oogopslag 58

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

30.11.2022 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

1 S D S B o r r 12 Handtag u c k

30.11.2022 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Teknisestä dokumentaatiosta vastaa: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Αποκλεισμός ευθύνης

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Felelősség kizárása

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex CHE 2-28 R SDS-plus - Felelősség kizárása - 1

Bullers

Peter Lameli

Technical Head

Klaus Peter Weinper

Head of Quality

Department (QD)

30.11.2022

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex CHE 2-28 R SDS-plus - Felelősség kizárása - 3

Peter Lameli

Technical Head

Flex CHE 2-28 R SDS-plus - Felelősség kizárása - 4

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Flex CHE 2-28 R SDS-plus - Felelősség kizárása - 5

Flex CHE 2-28 R SDS-plus - Felelősség kizárása - 6

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.Claud Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

30.11.2022 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. +49 (0) 7144 828-0

Fax +49 (0) 7144 25899

info@flex-tools.com

www.flex-tools.com

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : Flex

Modell : CHE 2-28 R SDS-plus

Kategorie : Bohrmaschine
