Toote tüüp	Perforaator ja meiselhaamer
Bränd	Flex
Mudel	CHE 5-40 SDS-max
Nominaalne sisendvõimsus	1150 W
Tühikäigu kiirus	380 p/min
Tühikäigu löögisagedus	2900 lööki/min
Maksimaalne löögienergia (EPTA 05/2009)	10 J
Maksimaalne puurimisläbimõõt betoonis	40 mm
Maksimaalne puurimisläbimõõt müüritises (kroonpuur)	90 mm
Kaal (EPTA 01/2003)	6,4 kg
Kaitsesklass	II (topeltisolatsioon)
Tööriista kinnitus	SDS-max
Määrimine	Määre
Täiendav käepide	Jah, reguleeritav pöörlevalt
Töörežiimi valija	Perforaator / Meiselhaamer / Meisli asendi reguleerimine
Ohutus sidur	Jah
Helirõhu tase LpA	96 dB(A)
Helivõimsuse tase LWA	107 dB(A)
Vibratsiooni väärtus (puurimine)	8,9 m/s² (mõõtemääramatus K=1,5)
Vibratsiooni väärtus (meiseldamine)	14,2 m/s² (mõõtemääramatus K=1,5)
Toide	Võrk, 230 V
Hooldus	Regulaarne ventilatsiooniavade puhastamine; iseterituvad süsinikharjad; vahetamine volitatud teeninduse poolt
Ohutus	Prillide, mürasummutavate kõrvaklappide, hingamisteede kaitsevahendite kandmine soovitatav

Korduma kippuvad küsimused - CHE 5-40 SDS-max Flex

Millist tüüpi tööriist on Flex CHE 5-40 SDS-max?

Tegemist on professionaalse perforaatori ja meiselhaamriga, mis on mõeldud müüritise ja betooni puurimiseks ning kergeteks meiseldustöödeks.

Kuidas töörežiimi muuta?

Pöörake töörežiimi valija (tähis 3) soovitud asendisse: perforaator, meiselhaamer või meisli asendi reguleerimine. Teostage see reguleerimine ainult siis, kui tööriist on seiskunud.

Kuidas meisli asendit reguleerida?

Seadke valija meisli asendi reguleerimise asendisse (vastav sümbol). Pöörake meislit soovitud nurgani (12 asendit, iga 30° järel). Seejärel viige valija tagasi meiseldusrežiimi.

Kuidas tööriista (puur või meisel) vahetada?

Tõmmake lukustuspuks tahapoole, eemaldage kasutatud tööriist. Uue tööriista sisestamiseks puhastage ja määrige kergelt sabaosa, sisestage seda pöörates kuni lukustumiseni. Kontrollige tõmmates.

Milliseid kaitsevahendeid kasutamisel kanda?

Kandke alati kaitseprille, mürasummutavaid kõrvaklappe ja kerget hingamisteede kaitset. Kasutage kuumade tööriistade käsitsemiseks kaitsekindaid.

Mida teha, kui ohutussidur rakendub?

Lülitage tööriist kohe välja. Sidur rakendub ülekoormuse korral (piirpöördemoment ületatud). Pärast jahutamist võite tööd jätkata, vähendades survet.

Kuidas tööriista hooldada?

Puhastage regulaarselt seadet ja ventilatsiooniavasid kuiva suruõhuga. Süsinikharjad on iseterituvad: kui tööriist seiskub, laske need vahetada volitatud teeninduse poolt. Ärge keerake garantiiajal käigukasti korpust lahti.

Millal süsinikharju vahetada?

Tööriist seiskub automaatselt, kui harjad on kulunud. Vahetage need ainult tootja originaalosade vastu volitatud teeninduse kaudu. Jälgige kollektoril liigseid sädemeid.

Milline on maksimaalne puurimisläbimõõt betoonis?

Maksimaalne puurimisläbimõõt betoonis on 40 mm. Müüritises (kõvametallist kroonpuur) võib see ulatuda 90 mm.

Mis on selle tööriista võimsus?

Nominaalne sisendvõimsus on 1150 W. Maksimaalne löögienergia on 10 J vastavalt EPTA 05/2009 protseduurile.

KASUTUSJUHEND CHE 5-40 SDS-max Flex

et Originaalkasutusjuhend 131

It Originali naudojimo instrukcija 139

Kasutatud sümbolid 131

Sümbolid seadmel 131

Teie ohutuse heaks 131

Müra ja vibratsioon 133

Tehnilised andmed 133

Lühiülevaade 134

Kasutusjuhend 135

Hooldus ja korrashoid 137

Juhised jäätmekäitluseks 138

CE-vastavus 138

Vastutuse välistamine 138

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ohtu. Juhise eiramine võib lõppeda surma või üliraskete vigastustega.

ETTEVAATUST!

Tähistab võimalikku ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada ainelist kahju.

JUHIS!

Tähistab olulist informatsiooni või nõuandeid kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugege kasutusjuhendit!

Kandke kaitseprille!

Kandke kuulmiskaitse- vahendeid!

Kandke kerget respiraatormaski!

Vanaseadmete jäätmekäitlus (vaata lehekülge 138)!

Kaitseklass II (täielikult isoleeritud)

Teie ohutuse heaks

HOIATUS!

Lugege läbi kõik elektritööriistaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsioonid. Hoiatavate juhiste ja öpetuste täitmata jätmine võib põhujustada elektrilöögi, tulekahju ja/või raskeid kehavigastusi. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja järgige neid:

• käesolev kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised" elektritööriistade käsitsemise kohta (kirje nr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib kasutamisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult

– selleks ette nähtud otstarbel ja
- kui seade on ohutustehnilises möttes täiesti korras.

Turvalisust ohustavad rikked tuleb kohe kõrvaldada.

Otstarbekohane kasutamine

Puur- ja meiselvasar CHE 5-40 SDS-max on möeldud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- müüritises ja betoonis tüübel- ja ankurkinnituste avade ning läbiviiguavade puurimiseks,
- kergemaks meislitööks krohvi ja keraamiliste plaatide eemaldamisel,
- kasutamiseks selleks sobiva ja tootja poolt selle tööriista jaoks soovitatud tarvikuga.

Ohutusnõuded vasarate kasutamisel

■ Kandke kuulmiskaitsevahendit. Müra vöib pöhjustada kuulmiskahjustusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine seadme üle võib põhjustada vigastusi.
■ Tehes töid, kus tarvik vöib kokku puutuda varjatud elektrijuhtmete vöi seadme enda toitejuhtmega, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega vöib pingestada ka seadme metallosad ja pöhjustada elektrilöögi.

Ohutusnõuded pikkade puuride kasutamisel pöördhaamritega

Alustage puurimist madalatel pööretel, nii et puuri ots puutub toorikuga kokku. Körgemate pöörete korral tekib oht, et puur köverdub, kui see saab toorikuga kokku puutumata vabalt pöörelda, tagajärjeks vöivad olla kehavigastused.
Rakendage survet ainult otse puurile ning hoiduge liigse surve rakendamisest. Puur võib kõverduda, murduda ja põhjustada kontrolli kadumise tööriista üle, mille tagajärjeks on kehavigastused.

Ohutusalane lisateave

■ Kasutage varjatud juhtmete avastamiseks vastavat detektorit või pöörduge informatsiooni saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada tulekahju ja elektrilöögi. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetoru vigastamine toob kaasa ainelise kahju ja võib põhjustada elektrilöögi.

■ Hoidke elektritööriistast mõlema käega tugevalt kinni ning valige endale stabiilne ja ohutu tööasend. Mõlema käega elektritööriistast kinni hoides saab seda turvalisemalt juhtida.

■ Kinnitage töödeldav detail. Kinnitusrakisesse kinnitatud detail püsib kindlamini paigal kui käega kinni hoides.

• Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit; kui kaabel saab kahjustada töö käigus, tömmake pistik pistikupesast välja. Viga saanud kaablid suurendavad elektrilöögi ohtu.
  ■ Kasutage ainult SDS-max-kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmake tarvikust.
  Kahjustunud tolmukaitse tuleb lasta kohe välja vahetada. Tolmukaitse hoiab tarvikukinnituse tolmust puhtana.
  ■ Mõnedest materjalidest (näiteks pliisisaldusega värvkatted, mõningad puiduliigid, mineraalid ja metallid) eralduv tolm võib ohustada tööriista kasutajat või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.
  – Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
  – Võimaluse korral kasutage välist tolmueemaldust.
• Soovitatav on kasutada respiraatorit, mis on varustatud P2-klassi filtriga.
  ■ Töödelda ei tohi materjale, millest eraldub tervisekahjulikke aineid (nt asbest).
  ■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.
  ■ Kohalik vörgupinge peab vastama andmeplaadile märgitud pingele.

Müra ja vibratsioon

Müra- ja vibratsiooninäitajad on kindlaks määratud standardi EN 62841 kohaselt.

Seadme tüüpiline A-reitinguga müratase:

- helirōhu tase L _pA : 96 dB(A);

- helivõimsuse tase L _WA : 107 dB(A);

- määramatus K: 3 dB.

Vibratsiooni koguväärtus:

- vasaraga puurimisel:

– emissiooni väärtus a_h : 8,9 m/s 2

- määramatus K: 1,5 m/s ^2

- meiseldamisel:

– emissiooni väärtus a_h : 14,2 m/s ^2

- määramatus K: 1,5 m/s ^2

TÄHELEPANU!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.

JUHIS!

Neis juhistes antud vibratsioonitase on mõõdetud EN 62841 standarditud mõõtmismmeetodi järgi ning seda saab kasutada elektritööriistade omavaheliseks vördlemiseks. Sobib ka vibratsioonikoormuse esialgseks hindamiseks.

Antud vibratsioonitase kehtib elektritööriista jaoks ette nähtud kasutuse puhul. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt suurendada.

Vibratsioonikoormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sisse lülitatud, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja lõikes tunduvalt vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektritööriista ja tarvikute hooldamine, tööprotsesside korrastamine, käte soojana hoidmine.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsevahendit.

Tehnilised andmed

Puur- ja meiselvasar CHE 5-40		SDS-max
Nominaalne võimsustarve	W 1150
Tühikäigu pöörlemiskiirus	min ^-1	380
Löökide arv tühikäigul min ^-1		2900
Max ühe löögi energia („EPTA-procedure 05/2009” järgi)	J	10
Määrimine		Määre
Tarviku kinnitus		SDS-max
max puurimisava läbimõõt– betoon– müüritis (kõvasulamist puurkroon)	mm mm	40 90
Kaal vastavalt „EPTA-procedure 01/2003” meetodile	kg	6,4
Kaitseklass		II / ☐

Lühiülevaade

1 Tolmukaitse
2 Lukustushülss
3 Töörežiimi lüliti
4 Vibratsioonisummutus
5 L ü l i t i
6 Käepide
7 Võrgukaabel

8 Lisakäepide
9 Andmeplaat *
10 Ratas pöörete ja löökide eelvalimiseks
11 LED: töövalmidus
12 Tööriista määre

* ei ole nähtav

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordi käigus kahjustada.

Lisakäepideme reguleerimine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

ETTEVAATUST!

Kasutage elektritööriista ainult koos paigaldatud lisakäepidemega.

Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.

■ Vabastage klemm, keerates lisakäepidet vastupäeva (1.).
■ Pöörake lisakäepide soovitud asendisse (2.).
■ Fikseerige asend, keerates lisakäepidet päripäeva (3.).

Tarviku vahetus

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

ETTEVAATUST!

Kasutatavad tarvikud võivad kuumeneda. Kandke kaitsekindaid!

JUHIS!

Tarvik peab olema SDS-max-kinnitusega. Tarviku paigaldamine

– Puhastage kaitse, kui see on määrdunud.
- Katkine tolmukaitse tuleb lasta välja vahetada.

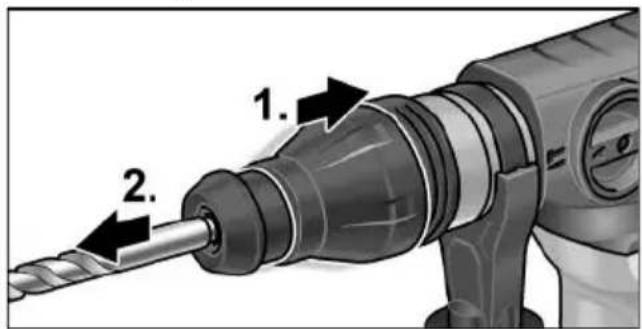

Tarviku väljavõtmine

■ Tõmmake lukustushülssi tahapoole (1.).
■ Võtke tarvik välja (2.).

Töörežiimi seadmine

ETTEVAATUST!

Töörežiimi võib muuta ainult siis, kui elektritööriist seisab.

■ Keerake töörežiimi lüliti kuni kuuldava fikseerumiseni soovitud töörežiimile:

1. Vasaraga puurimine
2. Meiseldamine
3. Meisli asendi seadmine (vt siit)

JUHIS!

• Kõigis asendites peab lüliti kuuldavalt fikseeruma.
• Ärge lülitage elektritööriista asendis Meisli asendi seadmine (3.) sisse.

Meisli asendi seadmine

Meislile saab valida 12 erinevat asendit (alati 30° nihkega).

■ Seadke töörežiimi lüliti näidatud asendisse.
■ Keerake meislit, kuni see on soovitud nurga all.

■ Keerake töörežiimi lüliti sümbolile.

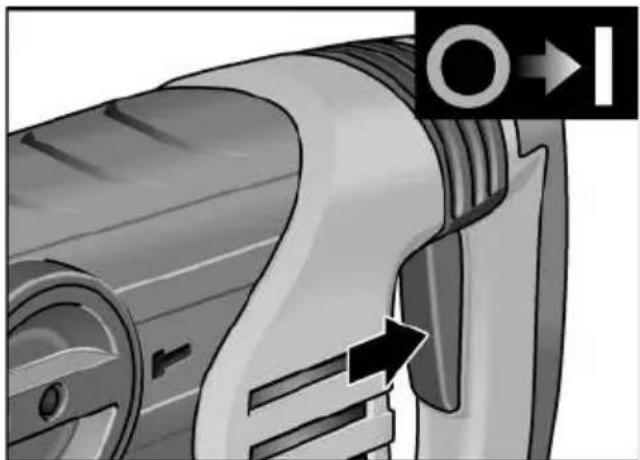

Elektritööriista sisselülitamine

■ Vajutage lülitile ja hoidke seda allavajutatud asendis.

Seadme väljalülitamine:

■ laske lüliti lahti.

Kaitsesidur

ETTEVAATUST!

Kaitsesiduri aktiveerumisel tuleb seade kohe peatada!

Eelnevalt seadistatud pöördemomendi piirväärtuse ületamisel lahutab kaitsesidur mootori tarvikust. Tarvik jääb seisma.

See kaitseb mootorit ja ülekannet kahjustamise eest.

Kasutamine

i JUHIS!

Vasaramehhanism hakkab tööle alles teatud töötemperatuuri saavutamisel. Töötamisel madala ümbritseva temperatuuri juures suruge tööriistaots tugevalt vastu tööpinda, kuni seade töötab. Vajadusel korrake, kuni töötemperatuur on saavutatud ja vasaramehhanism töötab.

Vasaraga puurimine

1. Keerake töörežiimi lüliti sümbolile
2. Paigaldage puur.
3. Seadke lisakäepide soovitud asendisse.
4. Lükake toitepistik pistikupessa.
5. Võtke elektritööriistast mõlema käega kinni ja võtke sisse tööasend.
6. Asetage puur kohale ja lülitage elektritööriist sisse.
7. Suruge elektritööriista aeglaselt ja kontrollitult ettepoole.
8. Pärast puurimise lõpetamist lülitage seade välja.
9. Tõmmake toitepistik välja.

Meiseldamine

1. Paigaldage meisel.
2. Seadke töörežiimi lüliti asendisse Meisli asendi seadmine.
3. Keerake meisel soovitud asendisse.
4. Keerake töörežiimi lüliti sümbolile
5. Seadke lisakäepide soovitud asendisse.
6. Lükake toitepistik pistikupessa.
7. Hoidke elektritööriistast mölema käega kinni ja võtke sisse tööasend.
8. Lülitage elektritööriist sisse.
9. Meiseldamisel suruge elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.
10. Pärast töö lõpetamist lülitage seade välja.
11. Tõmmake toitepistik välja.

Lisateave

• „Teravate” tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga.
  – Võimaluse korral töötada intervallide kaupa: töötada 30 sekundit, jahutada 90 sekundit.
  – Pärast töö löpetamist puhastage elektritööriist ja hoidke seda transpordikohvris kuivas ruumis.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

Puhastamine

Puhastage seadet ja ventilatsioonipilusid regulaarselt. Puhastamise sagedus söltub töödeldavast materjalist ja kasutuse kestusest. Puhastage korpuse sisemust, milles asub mootor, regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on varustatud väljalülitavate süsiharjadega.

Kui süsiharjad saavutavad oma kulumispiiri, lülitub elektritööriist automaatselt välja.

i JUHIS!

Kasutage ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui elektritööriistast tuleb rohkesti sädemeid, tuleb see kohe välja lülitada. Viige elektritööriist tootja poolt volitatud klienditeenindusse.

Reduktor

JUHIS!

Reduktoripea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Selle nõudmise mittejärgimise korral kaotab tootja garantii kehtivuse.

Elektritööriist on varustatud määrdega määrimisega. Määra vahetust/lisamist lasta teha tootja poolt volitatud klienditeenindustöökojas.

Remonttööd

Laske remonttöid teha ainut tootja poolt volitatud klienditeeninduses.

Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada. Seda saab tellida FLEXi klienditeenindusest.

Varuosad ja tarvikud

Lisatarvikud sisalduvad tootja kataloogides. Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Juhised jäätmekäitluseks

HOIATUS!

Vanal seadmel lõigake toitejuhe ära, et teha seade kasutuskõlbmatuks.

Ainult ELi riikidele. Ärge visake elektritööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastava riigisisese seaduse kohaselt tuleb kasutatud elektritööriistad kokku koguda ning suunata jäätmete keskkonnasäästlikku taaskasutusse.

JUHIS!

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või normatiivsete dokumentidega:

EN 62841 vastavalt direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetele.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ega töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud seadme otstarbele mittevastava kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
