CHE 2-28 SDS-plus - Puurimismasin Flex - Tasuta kasutusjuhend

Toote tüüp	Löökpuur ja meisel
Bränd	Flex
Mudel	CHE 2-28 SDS-plus
Nimivõimsus	800 W
Tühikäigu kiirus	0–1300 min⁻¹
Löökide arv tühikäigul	0–4000 min⁻¹
Maksimaalne löögienergia (EPTA 05/2009)	2,7 J
Tööriista hoidik	SDS-plus
Maksimaalne puurimisläbimõõt - Betoon	28 mm
Maksimaalne puurimisläbimõõt - Müüritis	30 mm
Maksimaalne puurimisläbimõõt - Puit	38 mm
Maksimaalne puurimisläbimõõt - Metall	13 mm
Kaal (vastavalt EPTA 01/2003)	2,65 kg
Toiteallikas	Võrk 230 V ~ 50 Hz
Helirõhu tase	91 dB(A)
Helivõimsuse tase	102 dB(A)
Vibratsioon - Puurimine	14,30 m/s² (K=1,5 m/s²)
Vibratsioon - Meisel	14,50 m/s² (K=1,5 m/s²)
Töörežiimid	Puurimine, löökpuurimine, meisli reguleerimine, meisel
Pöörlemissuund	Pöörd (paremale/vasakule)
Lisakäepide	Jah, pööratav
Sügavusseade	Jah, reguleeritav
Hooldus	Regulaarne puhastamine, süsinikuharjade vahetamine, määrimine
Ohutus	Soovitatav kanda kaitseprille, kiivrit, hingamisteede kaitsevahendeid

Korduma kippuvad küsimused - CHE 2-28 SDS-plus Flex

Milliseid tööriistu saan kasutada Flex CHE 2-28 SDS-plus'ega?

Saate kasutada SDS-plus varrega puure ja meisleid. Ilma SDS-varreta tööriistade (näiteks puidupuurid) jaoks tuleb kasutada sobivat kolmelõualist padruni.

Kuidas reguleerida sügavusseadet?

Vajutage lisakäepideme ülaosas asuvat kinnituskangi, sisestage sügavusseade, reguleerige see soovitud sügavusele, seejärel vabastage kang.

Kuidas muuta töörežiimi?

Vajutage lukustusnuppu, seejärel keerake töörežiimi valija soovitud asendisse: puurimine, löökpuurimine, meisli reguleerimine või meisel. Veenduge, et tööriist on seiskunud.

Kuidas reguleerida meisli asendit?

Vajutage lukustusnuppu ja seadke valija meisli reguleerimise sümbolile. Pöörake meisel soovitud nurga alla, seejärel viige valija tagasi meisli asendisse ja kontrollige lukustust.

Mida teha, kui elektriline tööriist enam ei käivitu?

Kontrollige esmalt toiteallikat ja kaablit. Kui probleem püsib, võivad süsinikuharjad olla kulunud. Tööriist lülitub harjade eluea lõppedes automaatselt välja. Asendage need ainult Flexi originaalvaruosadega.

Kuidas hooldada löökpuurit?

Puhastage seadet ja ventilatsiooniavasid regulaarselt kuiva suruõhuga. Määrimine tuleb lasta teha volitatud töökojas. Ärge keerake käigukasti kruvisid lahti garantiiajal.

Milliseid ohutusmeetmeid tuleb järgida?

Kandke kuulmiskaitseid, kaitseprille ja hingamisteede kaitsevahendeid. Kasutage lisakäepidet. Enne reguleerimist ühendage tööriist vooluvõrgust lahti. Ärge kunagi puurige ilma varjatud kaableid ja torusid tuvastamata.

Kas ma saan Flex CHE 2-28 SDS-plus kasutada meiseldamiseks?

Jah. Paigaldage meisel, seadke valija meisli asendisse, ja suruge tööriista tundlikult, et vältida hüppeid. Saate reguleerida ka meisli nurka.

Milline on maksimaalne puurimisläbimõõt betoonis?

Maksimaalne puurimisläbimõõt betoonis on 28 mm. Müüritis koos krooniga on 30 mm, puidu puhul 38 mm ja metalli puhul 13 mm.

Kuidas muuta pöörlemissuunda?

Kasutage lüliti kohal asuvat pöörlemissuuna muutmise hooba. Lükake see üles vastupäeva, alla päripäeva. Muutke suunda ainult siis, kui tööriist on seiskunud.

KASUTUSJUHEND CHE 2-28 SDS-plus Flex

Kasutatud sümbolid ..... 149

Tehnilised andmed 149

Ülevaade 150

Teie ohutuse heaks ..... 151

Müra- ja vibratsioon ..... 152

Kasutusjuhend 153

Hooldus ja korrashoid 156

Jäätmekäitlus 157

(€-Vastavus 157

Vastutuse välistamine 157

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS!

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Kanda kerget hingamiselundite kaitsevahendit!

Vana seadme jäätmekäitlus (vaata lehekülge Jäätmekäitlus)!

Tehnilised andmed

Puur- ja meiselvasar CHE 2-28		SDS-plus
Nominaalne võimsustarve	W 800
Tühikäigu pöörlemiskiirus	min ^-1	0–1300
Löökide arv tühikäigul	min ^-1	0–4000
Max ühe lõögi energia(„EPTA-procedure 05/2009” järgi)	J	2,7
Määrimine Määre
Tööriista kinnitus SDS-plus
Max puurimisava läbimõõt– betoon– müüritis(HM-kroonpuur)– puit– metall	mm mm mm mm	28683013
Kaal on saadud vastavalt„EPTA-procedure 01/2003” meetodile	kg 2,65

Ülevaade

1 Tolmukaitse
2 Lukustushülss
3 Lisakäepide
4 Sügavuspiiraja kinnitushoob
5 Sügavuspiiraja
6 Töörežiimi lüliti
7 Vabastusnupp
8 Pöörlemissuuna muutmise hoob (päri-/vastupäeva)
9 Lüliti

Sisse- ja väljalülitamiseks ning kiirendamiseks kuni maksimaalsete pöörete/löökide saavutamiseni.

10 Fikseerimisnupp

11 Käepide
12 Võrgukaablit
13 Andmesilt *

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

• selleks ette nähtud otstarbel,
  – tehniliselt korras seisundis.
  Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Puur- ja meiselvasar CHE 2-28 SDS-plus on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
- müüritises ja betoonis liitkinnituste, injektsiooniankrute ja läbiviiguavade vasaraga puurimiseks,
- kergeteks peitlitöödeks krohvi ja katteplaatide eemaldamisel,
– selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.

Ohutusnõuanded vasarate kasutamiseks

■ Kanda kuulmiskaitset!
Müra võib põhjustada kuulmiskahjustusi.
■ Kasutage koos seadmega tarnitud lisakäepidemeid. Kontrolli kaotamine vöib pöhjustada vigastusi.
Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

Ohutusalane lisateave

■ Kasutage sobivat detektorit, et leida üles varjatud juhtmeid või pöörduge informatsiooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi saamise ohu. Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi.

■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.

■ Kinnitage töödeldav materjal. Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal, kui käega kinni hoides.

- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.

■ Kasutada ainult SDS-plus kinnitusega tarvikuid. Lukustuse kontrollimiseks tömmata tarvikust.

Kahjustunud tolmukaitse lasta kohe välja vahetada. Tolmukaitse hoiab tarviku kinnituse tolmust puhtana.

■ Materjalide, nagu näiteks pliisisaldusega värvkatete, möningate puiduliikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.

– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutada tolmuimejat.
- Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga.

■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).

Elektritööriista märgistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

– Helirōhutase: 91 dB(A);

– Helivõimsustase: 102 dB(A);

- Määramatus: K = 3 dB.

Vibratsiooni koguväärtus:

- vasaraga puurimisel:

- Emissioni väärtus: a _h = 14,30 m/s ^2

- Määramatus: K = 1,5 m/s ^2

- meiseldamisel:

- Emissioni väärtus: a _h = 14,50 m/s ^2

- Määramatus: K = 1,5 m/s ^2

TÄHELEPANU!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

i MÄRKUS!

Käesolevas öpetuses antud vibratsiooni tase on möõdetud juhendi EN 60745 standarditud möõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.

Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekal-ded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

Enne kasutuselevõttu

Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas köik osad on olemas ning ei ole saanud transpordi käigus kahjustada.

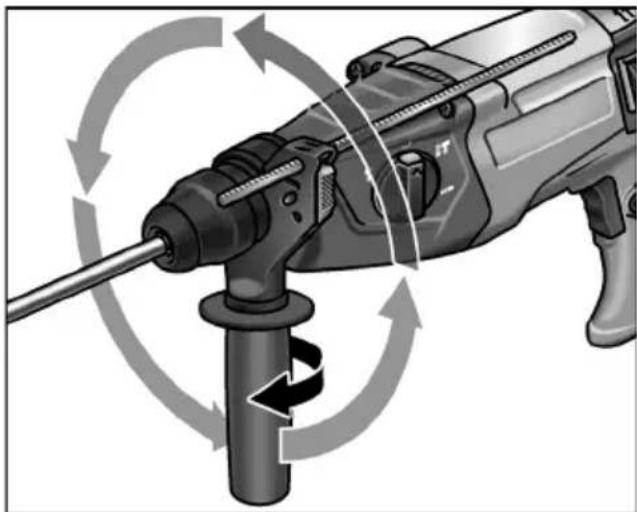

Lisakäepideme reguleerimine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Elektritööriista kasutada vaid koos paigaldatud lisakäepidemega.

Lisakäepidemele saab valida suvalise asendi, et töötamine oleks turvalisem ega väsitaks.

■ Kinnituse lahti võtmiseks keerata lisakäepide vastupäeva lahti.

■ Keerata lisakäepide soovitud asendisse.

Käepideme sobivas asendis fikseerimiseks keerata käepidet päripäeva.

Sügavuspiiraja paigaldamine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Vajutada lisakäepidemel lukustushoova ülemisele osale ja hoida seda all.
■ Torgata sügavuspiiraja sisse.
■ Seadistada sügavuspiirajaga vajalik puurimissügavus.
■ Lasta lukustushoob lahti.

SDS kinnitusega tarvikute kasutamine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!

MÄRKUS!

Tarvik peab olema SDS kinnitusega. Kui tarvik pole SDS kinnitusega (nt puidupuur), tuleb kasutada kolme nukiga padrunit.

■ Kontrollida tolmukaitset.

– Puhastada kaitse, kui see on määrdunud.
– Katkine tolmukaitse lasta välja vahetada.

Tarviku väljavõtmine

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kanda kaitsekindaid!

■ Võtta tarvik välja (2.).

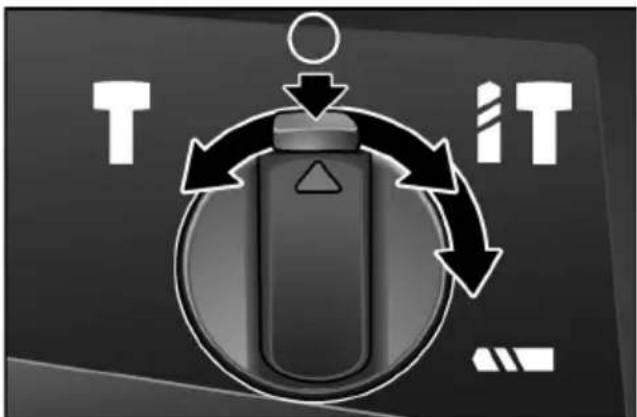

Töörežiimi seadistamine

ETTEVAATUST!

Töörežiimi muuta ainult siis, kui elektritööriist seisab.

■ Vajutada vabastusnuppu.

■ Valida lülitiga soovitud töörežiim:

Puurimine

Vasaraga puurimine

Meisli asendi seadistamine (vt sealt)

Meiseldamine

MÄRKUS!

- Asendites (puurimine), (vasaraga puurimine) ja T IT (meiseldamine) peab vabastusnupp nähtavalt lukustuma (välja tulema).

– Ärge lülitage elektritööriista asendis (meisli asendi seadistamine) sisse.

Meisli asendi seadistamine

Meisli asendit saab vastavalt konkreetsele tööle optimaalselt kohandada.

■ Vajutada vabastusnupule ka keerata töörežiimi lüliti sümbolile Q1.).

■ Keerata meislit, kuni meisel on soovitud nurga all (2.).

Vajutada vabastusnupule ja keerata töörežiimi lüliti sümbolile T Jälgida lukustust!

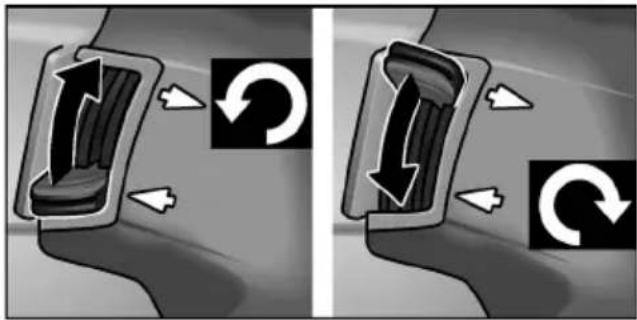

Pöörlemissuuna seadistamine

ETTEVAATUST!

Töörežiimi muuta ainult siis, kui elektritööriist seisab.

Seada pöörlemissuuna eelvaliku lüliti vajaliku asendi peale:

– Üleval: vastupäeva

– All: päripäeva

Elektritööriista sisselülitamine

Fikseerimiseta:

■ Vajutada lülitile ja hoida see allavajutatud asendis.

Elektritööriista lüliti võimaldab pöördeid või löökide arvu aeglaselt kuni maksimaalse väärtuseni tõsta.

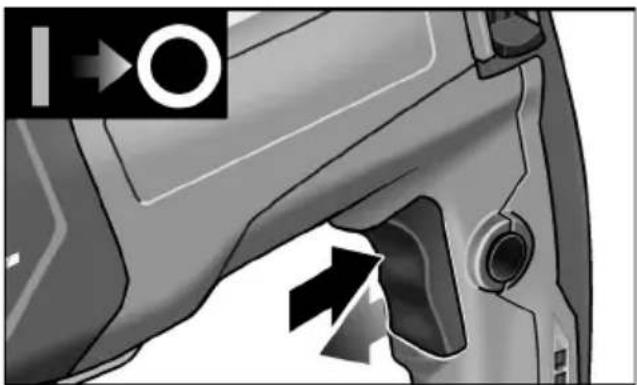

Lülitada seade välja:

■ Lasta lüliti lahti.

Fikseerimisega:

HOIATUS!

Sisse lülitatud elektritööriist käivitub pärast voolukatkestust uuesti. Lülitada elektritööriist kohe välja!

■ Vajutada lülitile ja hoida seda allavajutatult (1.).
■ Lüliti fikseerimiseks vajutada fikseeri-misnupule (2.).

Lülitada seade välja:

Puurimine/vasaraga puurimine

1. Keerata töörežiimi lüliti sümbolile (puurimine) või (vasaraga puurimine). Jälgida lukustust!
2. Panna puur sisse.
3. Seada lisakäepide soovitud asendisse.
4. Ühendada vörgupistik pistikupessa.
5. Vötta elektritööriistast mölema käega kinni ja vötta sisse tööasend.
6. Asetada puur kohale ja lülitada elektritööriist sisse.
7. Suruda elektritööriista aeglaselt ja kontrollitult ettepoole.
8. Pärast puurimise lõpetamist lülitada seade välja.
9. Tõmmata võrgupistik välja.

Meiseldamine

1. Asetada meisel sisse.
2. Keerata töörežiimi lüliti sümbolile .O
3. Keerata meisel soovitud asendisse.
4. Keerata töörežiimi lüliti sümbolile .T Jälgida lukustust!
5. Seada lisakäepide soovitud asendisse.
6. Ühendada vörgupistik pistikupessa.
7. Vötta elektritööriistast mölema käega kinni ja vötta sisse tööasend.
8. Elektritööriista sisselülitamine.
9. Meiseldamisel suruda elektritööriista aeglaselt ja kontrollitult ettepoole, et see ei hakkaks hüppama.
10. Pärast töö lõpetamist lülitada seade välja.
11. Tõmmata võrgupistik välja.

Lisateave

• „Teravate” tarvikute kasutamine suurendab tööjõudlust ja elektritööriista kasutusiga.
  – Pärast töö löpetamist puhastada elektritööriist ja viia hoiustamiseks transpordikohvris kuiva ruumi.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Puhastamine

Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega.

Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

MÄRKUS!

Kasutada ainult originaalvaruosasid.

Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui elektritööriistast tuleb rohkesti sädemeid, tuleb see kohe välja lülitada. Anda elektritööriist tootja poolt volitatud klienditeenindusse.

Reduktor

MÄRKUS!

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Elektritööriist on varustatud ölimäärimisega. Ölivahetust/öli lisamist lasta teha tootja poolt volitatud klienditeenindustöökojas.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Kui elektritööriista ühendusjuhe on kahjustunud, tuleb see spetsiaalse ühendusjuhtmega (paigaldusviis X) asendada. Seda saab tellida FLEXi klienditeenindusest.

Varuosad ja tarvikud

Lisatarvikute ja varuosade kohta vt tootja katalooge.

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele.

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS!

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega: EN 60745 kooskõlas direktiivide 2004/108/EÜ (kuni 19.04.2016), 2014/30/EL (alates 20.04.2016), 2006/42/EÜ, 2011/65/EÜ nõuetega. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys
