CHE 2-28 SDS-plus - τρυπάνι Flex - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Σφυρί διάτρησης και σμίλης
Μάρκα	Flex
Μοντέλο	CHE 2-28 SDS-plus
Ονομαστική ισχύς εισόδου	800 W
Ταχύτητα χωρίς φορτίο	0–1300 min⁻¹
Αριθμός κρούσεων χωρίς φορτίο	0–4000 min⁻¹
Μέγιστη ενέργεια κρούσης (EPTA 05/2009)	2,7 J
Υποδοχή εργαλείου	SDS-plus
Μέγιστη διάμετρος διάτρησης - Σκυρόδεμα	28 mm
Μέγιστη διάμετρος διάτρησης - Τοιχοποιία	30 mm
Μέγιστη διάμετρος διάτρησης - Ξύλο	38 mm
Μέγιστη διάμετρος διάτρησης - Μέταλλο	13 mm
Βάρος (σύμφωνα με EPTA 01/2003)	2,65 kg
Τροφοδοσία	Σκέλος 230 V ~ 50 Hz
Στάθμη ακουστικής πίεσης	91 dB(A)
Στάθμη ηχητικής ισχύος	102 dB(A)
Δονήσεις - Διάτρηση	14,30 m/s² (K=1,5 m/s²)
Δονήσεις - Σμίλευση	14,50 m/s² (K=1,5 m/s²)
Τρόποι λειτουργίας	Διάτρηση, σφυροδράπανο, ρύθμιση σμίλης, σφυρί σμίλης
Φορά περιστροφής	Αναστρέψιμη (δεξιά/αριστερά)
Πρόσθετη λαβή	Ναι, περιστρεφόμενη
Στάση βάθους	Ναι, ρυθμιζόμενη
Συντήρηση	Τακτικός καθαρισμός, αντικατάσταση ψηκτρών άνθρακα, λίπανση με γράσο
Ασφάλεια	Συνιστάται χρήση γυαλιών, κράνους, αναπνευστικής προστασίας

Συχνές ερωτήσεις - CHE 2-28 SDS-plus Flex

Ποια είδη εργαλείων μπορώ να χρησιμοποιήσω με το Flex CHE 2-28 SDS-plus;

Μπορείτε να χρησιμοποιήσετε τρυπάνια και σμίλες με στέλεχος SDS-plus. Για εργαλεία χωρίς στέλεχος SDS (π.χ. τρυπάνια ξύλου), πρέπει να χρησιμοποιήσετε ένα κατάλληλο τσοκ τριών σιαγόνων.

Πώς ρυθμίζεται η στάση βάθους;

Πιέστε τον μοχλό σύσφιξης στο πάνω μέρος της πρόσθετης λαβής, τοποθετήστε τη στάση βάθους, ρυθμίστε την στο επιθυμητό βάθος και στη συνέχεια αφήστε τον μοχλό.

Πώς αλλάζω τον τρόπο λειτουργίας;

Πιέστε το κουμπί ξεκλειδώματος, στη συνέχεια γυρίστε τον επιλογέα τρόπου λειτουργίας στην επιθυμητή θέση: διάτρηση, σφυροδράπανο, ρύθμιση σμίλης ή σφυρί σμίλης. Βεβαιωθείτε ότι το εργαλείο είναι σταματημένο.

Πώς ρυθμίζεται η θέση της σμίλης;

Πιέστε το κουμπί ξεκλειδώματος και τοποθετήστε τον επιλογέα στο σύμβολο ρύθμισης σμίλης. Γυρίστε τη σμίλη στην επιθυμητή γωνία, στη συνέχεια επαναφέρετε τον επιλογέα στη θέση σφυριού σμίλης και ελέγξτε το κλείδωμα.

Τι κάνω αν το ηλεκτρικό εργαλείο δεν ξεκινά;

Ελέγξτε πρώτα την τροφοδοσία και το καλώδιο. Εάν το πρόβλημα επιμένει, οι ψήκτρες άνθρακα μπορεί να είναι φθαρμένες. Το εργαλείο σβήνει αυτόματα στο τέλος της ζωής των ψηκτρών. Αντικαταστήστε τις μόνο με γνήσια ανταλλακτικά Flex.

Πώς συντηρώ το σφυροδράπανο;

Καθαρίζετε τακτικά τη συσκευή και τις σχισμές αερισμού με ξηρό πεπιεσμένο αέρα. Η λίπανση με γράσο πρέπει να γίνεται από εξουσιοδοτημένο συνεργείο. Μην ξεβιδώνετε τις βίδες του κουτιού γραναζιών κατά τη διάρκεια της εγγύησης.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω;

Φοράτε αντιθορυβικά ακουστικά, προστατευτικά γυαλιά και αναπνευστική προστασία. Χρησιμοποιείτε την πρόσθετη λαβή. Πριν από οποιαδήποτε ρύθμιση, αποσυνδέστε το εργαλείο. Μην τρυπάτε ποτέ χωρίς να εντοπίσετε κρυμμένα καλώδια και σωλήνες.

Μπορώ να χρησιμοποιήσω το Flex CHE 2-28 SDS-plus για σμίλευση;

Ναι. Τοποθετήστε τη σμίλη, ρυθμίστε τον επιλογέα στη θέση σφυριού σμίλης και πιέστε το εργαλείο με αίσθηση για να αποφύγετε τα άλματα. Μπορείτε επίσης να ρυθμίσετε τη γωνία της σμίλης.

Ποια είναι η μέγιστη διάμετρος διάτρησης στο σκυρόδεμα;

Η μέγιστη διάμετρος διάτρησης στο σκυρόδεμα είναι 28 mm. Για τοιχοποιία με κορώνα, είναι 30 mm, για ξύλο 38 mm και για μέταλλο 13 mm.

Πώς αλλάζω τη φορά περιστροφής;

Χρησιμοποιήστε τον μοχλό αλλαγής φοράς που βρίσκεται πάνω από τον διακόπτη. Σπρώξτε τον προς τα πάνω για αριστερόστροφη φορά, προς τα κάτω για δεξιόστροφη. Αλλάζετε φορά μόνο όταν το εργαλείο είναι σταματημένο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CHE 2-28 SDS-plus Flex

Χρησιμοποιούμενα σύμβολα ..... 103
Τεχνικά χαρακτηριστικά ..... 103
Με μια ματιά 104
Για την ασφάλειά σας 105
Θόρυβος και κραδασμός ..... 106
Οδηγίες χρήσης 107
Συντήρηση και φροντίδα 110
Υποδείξεις απόσυρσης ..... 111
Δήλωση πιστότητας C.Ε. . . . . . . . . 111
Αποκλεισμός ευθύνης 111

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ!

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!

Φοράτε προστατευτικά ματογυάλια!

Φοράτε ωτοασπίδες!

Χρησιμοποιείτε ελαφριά προστασία αναπνοής!

Υπόδειξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα Υποδείξεις απόσυρσης)!

Τεχνικά χαρακτηριστικά

Σφυροδράπανο και σφυροκάλεμο		CHE 2-28 SDS-plus
Ονομαστική απορροφούμενη ισχύς	W 800
Αριθμός στροφών στο ρελαντί	min ^-1	0–1300
Αριθμός κρούσεων στο ρελαντί	min ^-1	0–4000
Μέγ. ενέργεια επιμέρους κρούσης (βάσει "EPTA-procedure 05/2009")	J	2,7
Λίπανση Γράσο
Υποδοχή εργαλείου SDS-plus
Μέγ. διάμετρος διάτρησης – Μ π ε τ ό ν– Τοιχοποιία (κορόνα ΗΜ)– Ξ ύ λ ο– Μ έ τ α λ λ ο	mm mm mm mm	28683013
Βάρος βάσει "EPTA-procedure 01/2003"	kg 2,65

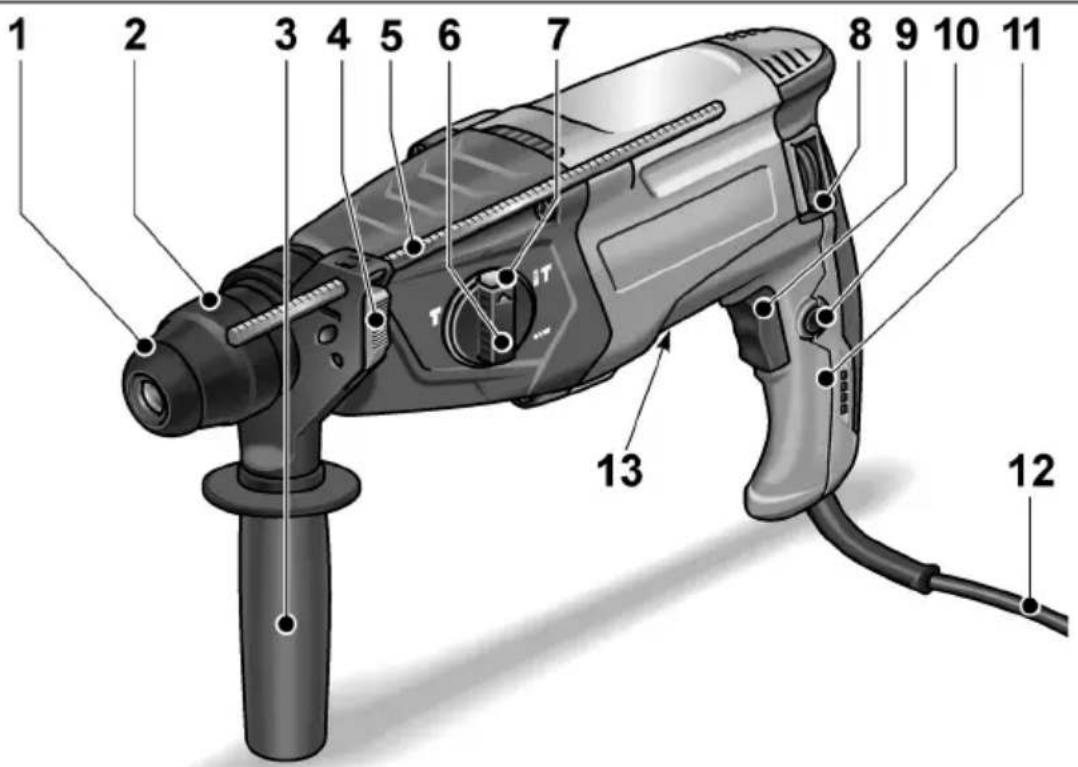

Με μια ματιά

1 Προφυλακτήρας σκόνης

2 Κάλυκας ασφάλισης

3 Πρόσθετη χειρολαβή

4 Μοχλός σύσφιξης για οριοθέτη βάθους

5 Οριοθέτης βάθους

6 Περιστροφικό κουμπί για τον τρόπο εργασίας

7 Πλήκτρο απασφάλισης

8 Μοχλός για την επιλογή της κατεύ- θυνσης λειτουργίας

(περιστροφή προς τα δεξιά/περιστροφή προς τα αριστερά)

9 Διακόπτης

Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού στροφών/κρούσεων ως το μέγιστο.

10 Κουμπί ακινητοποίησης

11 Χειρολαβή
12 Τροφοδοτικό καλώδιο
13 Πινακίδα τύπου *

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

• τις παρούσες οδηγίες χειρισμού,
• τις "Γενικές υποδείξεις ασφαλείας" σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),
  – τις για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.

Αυτό το ηλεκτρικό εργαλείο έχει κατασκευα- στεί σύμφωνα με τα τελευταία δεδομένα της τεχνικής και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας.

Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

• για την αρμόζουσα χρήση,
• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.

Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Αρμόζουσα χρήση

Το σφυροδράπανο και σφυροκάλεμο CHE 2-28 SDS-plus προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για την κρουστική διάτρηση σε τοιχοποία και μπετόν για στερεώσεις ούπατ και αγκυρώσεων και διαμπερείς διατρήσεις,
– για ελαφριές εργασίες διάνοιξης οπών για την απομάκρυνση σοβάδων και πλακιδίων,

– για τη χρήση με γι' αυτό κατάλληλο και από τον κατασκευαστή για το παρόν μηχάνημα συνιστώμενο εργαλείο.

Υποδείξεις ασφαλείας για κρουστικά εργαλεία

■ Να φοράτε ωτοασπίδες. Η επίδραση θορύβου μπορεί να προξενήσει απώλεια της ακοής.
Χρησιμοποιείτε τις πρόσθετες χειρολαβές που παραδίδονται μαζί με το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
Κρατάτε το μηχάνημα μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.

Περαιτέρω υποδείξεις ασφαλείας

Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης καλυμμένων τροφοδοτικών αγωγών ή απευθυνθείτε στην τοπική υπηρεσία της ΔΕΗ. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία.
■ Κατά την εργασία κρατάτε το ηλεκτρικό εργαλείο γερά με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. Το ηλεκτρικό εργαλείο οδηγείται με ασφάλεια με τα δύο χέρια.
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διάταξη τάνυσης κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.
■ Μη χρησιμοποιείται το ηλεκτρικό εργα- λείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Τα κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Χρησιμοποιείτε μόνον εργαλεία με υποδοχή εργαλείου SDS-plus. Ελέγξτε τη σωστή ασφάλιση με τράβηγμα του εργαλείου.
Αναθέτετε αμέσως την αντικατάσταση του τυχόν κατεστραμμένου προστατευτικού μικρού καπέλου. Το προστατευτικό καπελάκι εμποδίζει την είσοδο σκόνης στην υποδοχή εργαλείου.
Οι εκλυόμενες σκόνες υλικών όπως μολυβδούχες βαφές, μερικά είδη ξύλου, ορυκτά και μέταλλα μπορούν να είναι επικίνδυνες για τον χειριστή ή για πρόσωπα που βρίσκονται κοντά στην περιοχή εργασίας. Η εισπνοή τους ή η επαφή με τις σκόνες αυτές μπορούν να οδηγήσουν σε ασθένειες της αναπνευστικής οδού και/ή σε αλλεργικές αντιδράσεις.

– Φροντίζετε για καλό αερισμό του χώρου εργασίας!
– Αν είναι δυνατόν, χρησιμοποιείτε εξωτερικό απορροφητήρα σκόνης.
– Συνιστάται η χρήση μάσκας προστασίας της αναπνοής με φίλτρο κατηγορίας P2.

■ Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π. χ. αμίαντος).
■ Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.
Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 60745.

Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του μηχανήματος ανέρχεται χαρακτηριστικά:

– Στάθμη ακουστικής πίεσης: 91 dB(A),
– Στάθμη ακουστικής απόδοσης: 102 dB(A),
- Ανακρίβεια: K = 3 dB.

Συνολική τιμή κραδασμών:

– Στη διάτρηση με σφυροδράπανο:

• Τιμή εκπομπής: a _h = 14,30 m/s ^2
• Ανακρίβεια: K = 1,5 m/s ^2

- Σ τ η σ μ i λ ε υ σ η :

• Τιμή εκπομπής: a _h = 14,50 m/s ^2
• Ανακρίβεια: K = 1,5 m/s ^2

ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i YΠΟΔΕΙΞΗ!

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου.

Σε περίπτωση όμως που το ηλεκτρικό εργα- λείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εξαρτήματα-εργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων-εργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.

Ρύθμιση πρόσθετης χειρολαβής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο με συναρμολογημένη την πρόσθετη χειρο- λαβή.

Η πρόσθετη χειρολαβή μπορεί να στραφεί σε οποιαδήποτε θέση, ώστε να διασφαλιστεί η ασφαλής και χωρίς κόπο εργασία.

■ Λύστε τη σύσφιξη, στρέφοντας στην πρόσθετη χειρολαβή αντίθετα στη φορά των δεικτών του ρολογιού.

■ Στρέψτε την πρόσθετη χειρολαβή στην επιθυμητή θέση.

Με στρέψη της πρόσθετης χειρολαβής στη φορά των δεικτών του ρολογιού στερεώστε τη χειρολαβή στην επιθυμητή θέση.

Συναρμολόγηση του οριοθέτη βάθους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

■ Πιέστε τον μοχλό σύσφιξης στην πρόσθετη χειρολαβή στην επάνω περιοχή και κρατήστε τον γερά.
■ Ωθήστε τον οριοθέτη βάθους προς τα μέσα.
■ Ρυθμίστε τον οριοθέτη βάθους στο απαιτούμενο βάθος διάτρησης.
■ Αφήστε ελεύθερο τον μοχλό σύσφιξης.

Τοποθέτηση εργαλείων με στέλεχος SDS

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!

ΥΠΟΔΕΙΞΗ!

Τα χρησιμοποιούμενα εργαλεία πρέπει να διαθέτουν στέλεχος SDS. Για εργαλεία χωρίς στέλεχος SDS (π. χ. ξυλοτρύπανο) πρέπει να χρησιμοποιείται τσοκ τριών σιαγόνων.

■ Ελέγξτε τον προφυλακτήρα σκόνης.

• Καθαρίστε τον λερωμένο προφυλακτήρα.
  – Αναθέτετε αμέσως την αντικατάσταση του τυχόν κατεστραμμένου προστατευτικού μικρού καπέλου.

■ Τοποθετήστε το εργαλείο εφαρμογής (1.) και στρέψτε το (2.), μέχρι να ασφαλίσει.

■ Ελέγξτε την ασφάλιση με τράβηγμα στο εργαλείο εφαρμογής.

Αφαίρεση των εργαλείων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

ΠΡΟΣΟΧΗ!

Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια!

■ Τραβήξτε τον κάλυκα ασφάλισης προς τα πίσω (1.).

■ Αφαιρέστε το εργαλείο εφαρμογής (2.).

Ρύθμιση τρόπου εργασίας

ΠΡΟΣΟΧΗ!

Αλλάζετε τον τρόπο εργασίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Πιέστε το πλήκτρο απασφάλισης.

■ Ρυθμίστε το περιστροφικό κουμπί στον επιθυμητό τρόπο εργασίας:

A

Διάτρηση

iT

Διάτρηση με σφυροδράπανο

O

Ρύθμιση της θέσης καλεμιού (βλ. εκεί)

T

Σμίλευση

ΥΠΟΔΕΙΞΗ!

- Στις θέσεις (διάτρηση), (κρότ στική διάτρηση) και Τ(σμίλευση) πρέπει να ασφαλίσει αισθητά το πλήκτρο απασφάλισης (να πεταχτεί προς τα έξω).

- Στη θέση (φύθμιση της θέσης καλεμιού) μη θέσετε το ηλεκτρικό εργαλείο σε λειτουργία.

Ρύθμιση της θέσης καλεμιού

Το καλέμι μπορεί να συστραφεί σε μια για τις εκτελούμενες εργασίες ιδανική θέση.

■ Πιέστε το πλήκτρο απασφάλισης και ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο (1.).

■ Στρέψτε το καλέμι, μέχρι να έχει την επιθυμητή γωνία (2.).

■ Πιέστε το πλήκτρο απασφάλισης και ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο Τ Προσέξτε το κλείδωμα!

Ρύθμιση της κατεύθυνσης περιστροφής

ΠΡΟΣΟΧΗ!

Αλλάζετε τον τρόπο εργασίας μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Ρυθμίστε τον διακόπτη προεπιλογής κατεύθυνσης στρέψης στην απαιτούμενη θέση:

– Επάνω: αντίθετα προς τη φορά των δεικτών του ρολογιού

- Κάτω: στη φορά των δεικτών του ρολογιού

Θέση του ηλεκτρικού εργαλείου σε λειτουργία

Χωρίς κούμπωμα:

■ Πιέζετε τον διακόπτη και τον κρατάτε πατημένο.

Ο διακόπτης του ηλεκτρικού εργαλείου καθιστά δυνατή την αργή αύξηση του αριθμού στροφών ή αντίστοιχα κρούσεων μέχρι τη μέγιστη τιμή.

Θέση του ηλεκτρικού εργαλείου εκτός λειτουργίας:

■ Αφήστε τον διακόπτη ελεύθερο.

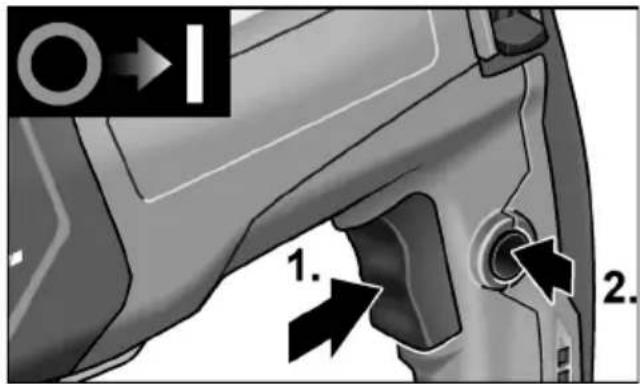

Με κούμπωμα:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μετά από διακοπή ρεύματος το ενεργοποιημένο ηλεκτρικό εργαλείο ξαναξεκινά. Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο!

■ Πατήστε τον διακόπτη και κρατήστε τον (1.).
■ Πατήστε το κουμπί ακινητοποίησης, για να ασφαλίσετε τον διακόπτη (2.).

Θέση του ηλεκτρικού εργαλείου εκτός λειτουργίας:

■ Πατήστε τον διακόπτη και αφήστε τον ελεύθερο.

Υποδείξεις εργασίας

Διάτρηση/Κρουστική διάτρηση

1. Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο (διάτρηση) ή αντίστοιχα. ήκρουστική διάτρηση). Προσέξτε το κλείδωμα!

2. Τοποθετήστε το τρυπάνι.

3. Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.

4. Βάλτε το φις στην πρίζα.

5. Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.

6. Εφαρμόστε το τρυπάνι και ενεργοποιήστε το ηλεκτρικό εργαλείο.
7. Πιέστε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός.
8. Μετά το πέρας της διάτρησης θέτετε το μηχάνημα εκτός λειτουργίας.
9. Τραβήξτε το φις από την πρίζα.

Σμίλευση

1. Τοποθέτηση του καλεμιού.
2. Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο
3. Γυρίστε το καλέμι στην επιθυμητή θέση.
4. Ρυθμίστε το περιστροφικό κουμπί για τον τρόπο εργασίας στο σύμβολο Τ Προσέξτε το κλείδωμα!
5. Ρυθμίστε την πρόσθετη χειρολαβή στη επιθυμητή θέση.
6. Βάλτε το φις στην πρίζα.
7. Πιάστε το ηλεκτρικό εργαλείο με τα δυο σας χέρια και πάρτε θέση εργασίας.
8. Θέτετε το ηλεκτρικό εργαλείο σε λειτουργία.
9. Κατά τη σμίλευση πιέζετε το ηλεκτρικό εργαλείο μαλακά προς τα εμπρός, έτσι ώστε να μην αναπηδήσει.
10. Μετά το πέρας της εργασίας θέτετε το μηχάνημα εκτός λειτουργίας.
11. Τραβήξτε το φις από την πρίζα.

Λοιπές υποδείξεις

– Η χρήση αιχμηρών εργαλείων εφαρμογής αυξάνει την απόδοση εργασίας και τη διάρκεια ζωής του ηλεκτρικού εργαλείου.
– Μετά την εργασία καθαρίζετε το ηλεκτρικό εργαλείο και το φυλάτε στη βαλίτσα μεταφοράς σε στεγνό μέρος.

Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Καθαρισμός

Καθαρίζετε τακτικά το μηχάνημα και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης.

Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.

Καρβουνάκια (ψήκτρες)

Το ηλεκτρικό εργαλείο είναι εφοδιασμένο με καρβουνάκια απόζευξης.

Όταν τα καρβουνάκια απόζευξης φθάσουν στο όριο φθοράς τότε το ηλεκτρικό εργαλείο τίθεται αυτόματα εκτός λειτουργίας.

ΥΠΟΔΕΙΞΗ!

Για την αλλαγή χρησιμοποιείτε μόνον γνήσια μέρη από τον κατασκευαστή.

Κατά τη χρήση άλλης μάρκας παύουν να ισχύουν πλέον οι υποχρεώσεις παροχής εγγύησης του κατασκευαστή.

Από τα οπίσθια ανοίγματα εισόδου αέρα μπορείτε να παρατηρείτε κατά τη χρήση τη φλόγα στα καρβουνάκια.

Σε περίπτωση ισχυρής φλόγας στα καρβουνάκια θέτετε το ηλεκτρικό εργαλείο αμέσως εκτός λειτουργίας.

Παραδίδετε το ηλεκτρικό εργαλείο σε συνεργείο εξυπηρέτησης πελατών, εξουσιοδοτημένο από τον κατασκευαστή.

Μετάδοση κίνησης

ΥΠΟΔΕΙΞΗ!

Μη λύσετε τις βίδες στην κεφαλή μετάδοσης κίνησης κατά τη διάρκεια ισχύος της παροχής εγγύησης.

Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Το ηλεκτρικό εργαλείο διαθέτει αυτόματο γρασάρισμα. Για την αλλαγή/πλήρωση γράσου απευθυνθείτε σε ένα από τον κατασκευαστή εξουσιοδοτημένο συνεργείο.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας. Σε περίπτωση που έχει υποστεί ζημιά το τροφοδοτικό καλώδιο του ηλεκτρικού εργαλείου, αυτό πρέπει να αντικατασταθεί από ειδικά προετοιμασμένο τροφοδοτικό καλώδιο (τρόπος τοποθέτησης Χ). Το καλώδιο αυτό διατίθεται από την υπηρεσία τεχνικής εξυπηρέτησης πελατών της FLEX.

Ανταλλακτικά και εξαρτήματα

Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, μπορεί να ανατρέξετε στους καταλόγους του κατασκευαστή.

Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά μηχανήματα που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Όχι για χώρες της Ευρωπαϊκής Ένωσης.

Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

ΥΠΟΔΕΙΞΗ!

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Δήλωση πιστότητας ζε

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο Κεφάλαιο "Τεχνικά χαρακτηριστικά" βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά ντοκουμέντα:

ΕΝ 60745 βάσει των διατάξεων των οδηγιών 2004/108/ΕΚ (έως 19.04.2016), 2014/30/ΕΕ (από 20.04.2016), 2006/42/ΕΚ, 2011/65/ΕΚ.

Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατ σκευαστών.

Spis treści
